Qual é a diferença entre engrenagens helicoidais de precisão e engrenagens de dentes retos?

No mundo da transmissão de potência mecânica, as engrenagens são componentes fundamentais. Dois dos tipos mais comuns são engrenagens de dentes retos e engrenagens helicoidais. Mas o que exatamente os diferencia e por que um engenheiro escolheria um em vez do outro? A principal diferença está na geometria de seus dentes. As engrenagens de dentes retos possuem dentes retos e paralelos ao eixo de rotação, enquanto as engrenagens helicoidais possuem dentes cortados em ângulo com o eixo, formando uma hélice. Esta distinção fundamental leva a diferenças significativas no desempenho, incluindo relação de contato, níveis de ruído, capacidade de carga e eficiência. NoGrupo de tecnologia Raydafon Co., limitado, nossa fábrica fabrica engrenagens de alta precisão há mais de duas décadas e temos ampla experiência na otimização de projetos de dentes retos e helicoidais para uma ampla gama de aplicações - desde transmissões automotivas até máquinas industriais pesadas. Este artigo fornece uma comparação técnica detalhada entre engrenagens helicoidais de precisão e engrenagens de dentes retos, ajudando você a fazer uma escolha informada para sua aplicação específica.

Compreender a diferença entre engrenagens helicoidais de precisão e engrenagens de dentes retos não é apenas uma questão de interesse acadêmico; tem implicações práticas em termos de custo, desempenho e confiabilidade. As engrenagens de dentes retos são mais simples de fabricar e são mais econômicas para muitas aplicações, mas tendem a produzir mais ruído e vibração devido ao engate repentino de toda a largura do dente. As engrenagens helicoidais, embora de produção mais cara, oferecem uma operação mais suave e silenciosa e podem transmitir cargas mais altas devido à sua maior taxa de contato e à ação dos dentes sobrepostos. A escolha entre eles geralmente se resume a um compromisso entre custo e desempenho, sendo as engrenagens helicoidais preferidas para aplicações de alta velocidade, alta carga ou sensíveis a ruído. Neste guia abrangente, examinaremos a geometria, a cinemática e as considerações de fabricação de ambos os tipos de engrenagens e forneceremos especificações técnicas detalhadas, dados de desempenho e critérios de seleção para ajudá-lo a determinar qual engrenagem é mais adequada às suas necessidades.

Índice

• 1. Qual é a geometria das engrenagens helicoidais de precisão e das engrenagens de dentes retos?
• 2. Por que as engrenagens helicoidais oferecem uma operação mais suave e silenciosa?
• 3. Quais são as principais especificações técnicas de nossos equipamentos de precisão?
• 4. Como a capacidade de carga e a eficiência se comparam entre engrenagens helicoidais e de dentes retos?
• Perguntas frequentes (FAQ)
• Conclusão e Consulta de Seleção de Equipamento

Qual é a geometria das engrenagens helicoidais de precisão e das engrenagens de dentes retos?

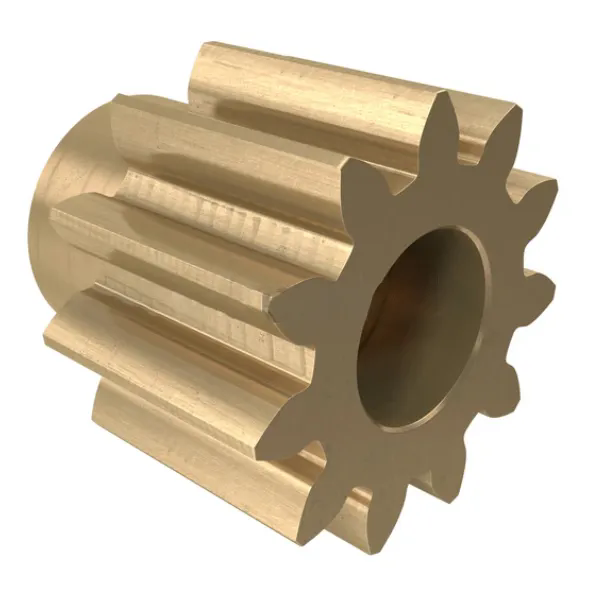

A distinção entre engrenagens helicoidais e engrenagens de dentes retos começa com a geometria dos dentes. Uma engrenagem de dentes retos possui dentes retos e paralelos ao eixo de rotação da engrenagem. Os dentes são igualmente espaçados ao redor da circunferência, e a linha de contato entre duas engrenagens de dentes retos engrenadas é uma linha reta que se estende por toda a largura da face da engrenagem. Esta geometria simples torna as engrenagens de dentes retos relativamente fáceis de fabricar usando processos padrão de fresamento ou fresagem. Em contraste, uma engrenagem helicoidal possui dentes cortados em ângulo com o eixo, formando uma hélice. O ângulo da hélice é conhecido como ângulo da hélice (normalmente entre 8 e 30 graus). Os dentes de uma engrenagem helicoidal também estão igualmente espaçados, mas a linha de contato entre as engrenagens helicoidais engrenadas é uma linha diagonal que se move ao longo da face do dente à medida que as engrenagens giram. Esta geometria introduz um componente de força axial (empuxo) que deve ser acomodado pelo sistema de rolamento, mas também proporciona vantagens significativas de desempenho.

Principais diferenças geométricas e suas implicações:

• Orientação dentária:Os dentes da engrenagem reta são paralelos ao eixo, enquanto os dentes da engrenagem helicoidal são inclinados em um ângulo de hélice. Essa inclinação cria um caminho de contato mais longo entre os dentes engrenados, aumentando a taxa de contato.
• Proporção de contato:A taxa de contato é o número médio de dentes em contato em um determinado momento. As engrenagens de dentes retos normalmente têm uma relação de contato entre 1,2 e 1,6, o que significa que, em média, menos de dois dentes estão em contato. As engrenagens helicoidais podem atingir relações de contato de 2,0 a 2,5 ou mais, porque os dentes angulares se sobrepõem, proporcionando contato contínuo. Essa relação de contato mais alta é uma vantagem importante das engrenagens helicoidais.
• Impulso axial:O ângulo helicoidal cria uma força de impulso ao longo do eixo da engrenagem. Esta força deve ser neutralizada por rolamentos, o que acrescenta complexidade e custo ao projeto da caixa de engrenagens. As engrenagens de dentes retos não produzem nenhum empuxo axial, simplificando o arranjo dos rolamentos.
• Complexidade de fabricação:As engrenagens retas podem ser cortadas com ferramentas de forma simples ou fresas que atravessam a engrenagem axialmente. As engrenagens helicoidais requerem processos de fresagem mais complexos e muitas vezes requerem operações adicionais, como retificação de engrenagens, para alcançar alta precisão. Isso torna a produção de engrenagens helicoidais mais cara.

Na Raydafon Technology Group Co., Limited, nossosEngrenagem de precisãoO processo de fabricação utiliza retificadoras de engrenagens de última geração que podem atingir graus de qualidade AGMA de Q10 a Q12 para engrenagens de dentes retos e helicoidais. Utilizamos máquinas de fresagem e modelagem CNC com controles CNC integrados que nos permitem definir com precisão o ângulo da hélice e o perfil do dente para engrenagens helicoidais. O laboratório de metrologia da nossa fábrica está equipado com um centro de medição de engrenagens que verifica a geometria do dente, o avanço e o ângulo da hélice, garantindo que cada engrenagem atenda às especificações exigidas. A escolha entre engrenagens retas e helicoidais não envolve apenas geometria; trata-se de combinar o tipo de engrenagem com os requisitos de desempenho específicos da aplicação.

Para aplicações onde a simplicidade, o baixo custo e a facilidade de manutenção são fundamentais, as engrenagens de dentes retos costumam ser a escolha preferida. Eles são comumente encontrados em aplicações de baixa velocidade e baixa carga, como acionamentos de transportadores, bombas simples e máquinas agrícolas. No entanto, para aplicações de alta velocidade, alta carga e precisão – como transmissões automotivas, caixas de engrenagens industriais e robótica – as engrenagens helicoidais são quase sempre a melhor escolha, apesar de seu custo e complexidade mais elevados. Nossa fábrica trabalha em estreita colaboração com os clientes para determinar a geometria de engrenagem ideal para seus requisitos específicos, considerando fatores como torque, velocidade, restrições de espaço e limites de ruído.

Por que as engrenagens helicoidais oferecem uma operação mais suave e silenciosa?

Uma das vantagens mais significativas das engrenagens helicoidais em relação às engrenagens de dentes retos é sua operação mais suave e silenciosa. Essa superioridade se deve principalmente à maior relação de contato e ao engate gradual dos dentes. Em uma engrenagem de dentes retos, toda a largura do dente engata repentinamente, criando uma carga de impacto acentuada e um "estalo" ou gemido característico à medida que cada par de dentes entra em contato. Este impacto gera ruído e vibração, o que pode ser um problema significativo em ambientes sensíveis ao ruído, como automóveis de passageiros, equipamentos de escritório e sistemas HVAC residenciais. Em uma engrenagem helicoidal, os dentes engatam progressivamente – começando em uma extremidade do dente e movendo-se pela face à medida que a engrenagem gira. Este engate progressivo reduz a carga de impacto e distribui a carga por uma área de superfície maior, resultando em uma operação muito mais silenciosa e suave.

Mecanismos por trás de uma operação mais suave e silenciosa em engrenagens helicoidais:

• Maior relação de contato:Conforme mencionado anteriormente, as engrenagens helicoidais possuem uma relação de contato que pode exceder 2,0, o que significa que, em média, mais de dois dentes estão em contato a qualquer momento. Isto aumenta a proporção de tempo durante o qual a carga é compartilhada entre pares de dentes, reduzindo a carga máxima em qualquer dente e suavizando a transmissão do torque.
• Engate gradual dos dentes:A forma helicoidal garante que o contato entre os dentes engrenados comece em um único ponto e depois se mova continuamente pela face do dente. Este engate gradual elimina o impacto repentino que ocorre nas engrenagens de dentes retos, reduzindo a amplitude dos picos de força.
• Proporção de sobreposição:A relação de sobreposição das engrenagens helicoidais, que é determinada pela largura da face e pelo ângulo da hélice, contribui para a suavidade da operação. Uma taxa de sobreposição mais alta significa que os dentes se sobrepõem durante uma parte maior da rotação, reduzindo ainda mais a variação na rigidez da malha e minimizando as vibrações.
• Desgaste e corrosão reduzidos:As cargas de impacto mais baixas e a melhor distribuição de carga nas engrenagens helicoidais também reduzem o estresse nas superfícies dos dentes, levando a menos desgaste e corrosão ao longo da vida útil da engrenagem. Isto contribui para uma vida útil mais longa e uma operação mais confiável.

Para quantificar a redução de ruído, nossa fábrica realizou medições de ruído em caixas de engrenagens idênticas equipadas com engrenagens de dentes retos e helicoidais. A uma velocidade de rotação de 1.500 rpm e uma carga de 100 Nm, a caixa de engrenagens de dentes retos emitiu um nível de pressão sonora de 82 dBA, enquanto a caixa de engrenagens helicoidal produziu apenas 74 dBA – uma redução de 8 dBA, que é percebida como uma diminuição significativa no volume. A amplitude de vibração medida na carcaça da caixa de engrenagens também foi reduzida em 40%. Estes dados confirmam que as engrenagens helicoidais são uma escolha superior para aplicações onde o ruído e a vibração são fatores críticos.

No entanto, é importante notar que a operação mais suave das engrenagens helicoidais ocorre às custas das forças de impulso axiais. O ângulo da hélice cria um componente de força ao longo do eixo da engrenagem que deve ser suportado pelos rolamentos. Em aplicações de alta potência, isso pode exigir o uso de rolamentos axiais ou rolamentos de contato angular, que aumentam o custo geral e a complexidade da caixa de engrenagens. Em alguns casos, engrenagens helicoidais duplas (espinha de peixe) são usadas para cancelar o empuxo axial, mas isso aumenta ainda mais a complexidade da fabricação. Nossa fábrica oferece assistência de projeto para ajudar nossos clientes a selecionar a configuração de rolamento apropriada e otimizar o layout da caixa de engrenagens para acomodar o impulso axial das engrenagens helicoidais enquanto maximiza os benefícios de uma operação mais suave.

Quais são as principais especificações técnicas de nossos equipamentos de precisão?

A Raydafon fabrica uma ampla gama de produtos de engrenagens de precisão, incluindo engrenagens de dentes retos e helicoidais, em uma ampla variedade de tamanhos, materiais e graus de precisão. Nossa fábrica está equipada com a mais recente tecnologia de fabricação de engrenagens, incluindo fresadoras CNC, modeladoras, raspadoras e retificadoras, o que nos permite produzir engrenagens com tamanhos de módulo de 0,5 a 12 e diâmetros externos de até 1.500 mm. A tabela abaixo resume as principais especificações técnicas de nossa série de engrenagens de precisão padrão, que são usadas em aplicações que vão desde transmissões automotivas até caixas de engrenagens industriais pesadas. Nossa fábrica também pode produzir engrenagens personalizadas para atender a requisitos específicos, incluindo materiais especiais, tratamentos térmicos e revestimentos de superfície.

Além dos parâmetros padrão, nossa fábrica oferece vários recursos opcionais para melhorar o desempenho e a longevidade dos produtos Precision Gear. Estes incluem: revestimentos de alto desempenho como DLC (carbono tipo diamante) para redução do atrito e maior resistência ao desgaste; tratamentos térmicos especializados, como processamento criogênico para melhorar a estabilidade dimensional; e balanceamento integrado para aplicações de alta velocidade. Também fornecemos um serviço completo de montagem de caixas de engrenagens, incluindo rolamentos, eixos e carcaças, oferecendo uma solução pronta para uso para nossos clientes.

Nosso processo de controle de qualidade é abrangente e certificado pela ISO 9001:2015. Cada engrenagem de precisão é inspecionada usando um centro de medição de engrenagens que verifica todos os parâmetros críticos: perfil do dente, ângulo de hélice, avanço, erro de passo e desvio. Mantemos um sistema de controle estatístico de processo (SPC) para monitorar a qualidade da fabricação ao longo do tempo, garantindo que nossas engrenagens atendam consistentemente às tolerâncias especificadas. Nossa fábrica em Raydafon fornece um relatório de inspeção completo em cada remessa, dando aos nossos clientes confiança na qualidade e desempenho de nossos produtos Precision Gear. Com nossa extensa capacidade de fabricação e compromisso com a qualidade, somos capazes de fornecer engrenagens de precisão para as aplicações mais exigentes.

Como a capacidade de carga e a eficiência se comparam entre engrenagens helicoidais e de dentes retos?

A capacidade de carga e a eficiência são fatores críticos na seleção de engrenagens e é aí que as diferenças entre engrenagens helicoidais e de dentes retos se tornam particularmente pronunciadas. As engrenagens helicoidais, devido à sua maior relação de contato e engate progressivo, podem transmitir cargas maiores para um determinado tamanho e material. Isto ocorre porque a carga é distribuída por mais dentes a qualquer momento, reduzindo a tensão nos flancos individuais dos dentes. A relação de contato mais alta também proporciona uma transmissão de potência mais uniforme, reduzindo a variação cíclica na carga que pode causar falha por fadiga. Em contraste, as engrenagens de dentes retos, com menor relação de contato e engate repentino, são mais suscetíveis à fadiga e ao desgaste, especialmente em altas cargas e velocidades. Nossa fábrica realizou testes extensivos em ambos os tipos de engrenagem, e os resultados mostram que uma engrenagem helicoidal pode suportar até 30% mais torque do que uma engrenagem de dentes retos equivalente antes do início da fadiga por pite ou flexão.

Comparação de eficiência entre engrenagens helicoidais e de dentes retos:

• Perda de malha:As engrenagens de dentes retos geralmente apresentam perdas de engrenamento ligeiramente menores porque os dentes deslizam uns contra os outros apenas no início e no final do contato. As engrenagens helicoidais têm uma ação de deslizamento contínuo, o que pode levar a maiores perdas por atrito. No entanto, a maior relação de contato das engrenagens helicoidais muitas vezes compensa isso, e a eficiência geral de um par de engrenagens helicoidais está normalmente dentro de 1-2 pontos percentuais de um par de engrenagens de dentes retos comparável.
• Lubrificação e resfriamento:A ação deslizante nas engrenagens helicoidais gera mais calor, exigindo melhor lubrificação e resfriamento, o que pode ser uma preocupação em aplicações de alta velocidade. No entanto, a melhor distribuição de carga e a operação mais suave muitas vezes compensam a necessidade de sistemas de lubrificação mais intensivos.
• Densidade de potência:Como as engrenagens helicoidais podem suportar cargas mais altas para o mesmo tamanho, elas oferecem uma densidade de potência mais alta do que as engrenagens de dentes retos. Isto significa que uma caixa de engrenagens com engrenagens helicoidais pode transmitir a mesma potência em um pacote mais compacto, ou que uma caixa de engrenagens helicoidais pode suportar maior potência para o mesmo tamanho.
• Perdas de impulso:O impulso axial gerado pelas engrenagens helicoidais cria atrito adicional nos rolamentos axiais, reduzindo a eficiência geral da caixa de engrenagens. Em algumas aplicações de alta potência, a perda de eficiência dos rolamentos axiais pode ser significativa, e os engenheiros devem pesar cuidadosamente isso em relação aos benefícios da engrenagem helicoidal.

Um exemplo real da base de clientes de nossa fábrica ilustra a vantagem da capacidade de carga das engrenagens helicoidais. Um cliente do setor de caminhões pesados ​​estava usando um par de engrenagens de dentes retos em sua transmissão auxiliar, mas estava enfrentando falhas frequentes nas engrenagens devido à fadiga. Depois de mudar para uma engrenagem de precisão helicoidal com o mesmo módulo e largura de face, mas com um ângulo de hélice de 15 graus, a vida útil da engrenagem aumentou em 40% e a caixa de engrenagens conseguiu suportar o torque máximo sem falhas. O fabricante do caminhão também relatou uma redução notável no ruído dentro da cabine, o que melhorou o conforto e a satisfação do motorista.

Em termos de eficiência, a diferença entre engrenagens helicoidais e de dentes retos é muitas vezes marginal e depende muito das condições de operação. Em baixas velocidades e altas cargas, as engrenagens helicoidais tendem a ser um pouco menos eficientes devido às perdas por deslizamento. Em altas velocidades e cargas moderadas, a diferença é insignificante. Nossa fábrica fornece curvas de eficiência para ambos os tipos de engrenagens com base em nossos testes internos, permitindo que nossos clientes tomem uma decisão informada com base em suas condições operacionais específicas. Ao compreender a capacidade de carga e as características de eficiência de ambos os tipos de engrenagens, os engenheiros podem selecionar a engrenagem que melhor equilibra desempenho, confiabilidade e custo para sua aplicação.

Perguntas frequentes (FAQ)

Pergunta 1: As engrenagens helicoidais podem ser usadas com engrenagens de dentes retos na mesma caixa de câmbio?

Resposta: Sim, mas requer um design cuidadoso. As engrenagens helicoidais produzem impulso axial, enquanto as engrenagens de dentes retos não. Para utilizá-los em conjunto, o empuxo gerado pela engrenagem helicoidal deve ser absorvido por rolamentos apropriados ou pela utilização de uma engrenagem helicoidal dupla (espinha de peixe) que anule o empuxo. Em alguns projetos, uma engrenagem de dentes retos é usada em um estágio e uma engrenagem helicoidal em outro, mas o gerenciamento do empuxo axial deve ser levado em consideração para evitar sobrecarga nos rolamentos. Nossa fábrica pode ajudar no projeto de tais sistemas de engrenagens mistas para garantir uma operação confiável.

Pergunta 2: As engrenagens helicoidais são mais caras de fabricar do que as engrenagens de dentes retos?

Resposta: Sim, as engrenagens helicoidais geralmente são mais caras de fabricar do que as engrenagens de dentes retos. As razões incluem: geometria dentária mais complexa, exigindo equipamento especializado de fresagem e retificação; a necessidade de operações adicionais para atingir a precisão necessária do ângulo da hélice; e o fato de que a retificação de engrenagens helicoidais é um processo mais lento do que a retificação de engrenagens retas. Além disso, a exigência de rolamentos axiais acrescenta custos ao sistema geral. No entanto, as vantagens de desempenho – especialmente em termos de redução de ruído e capacidade de carga – muitas vezes justificam o custo mais elevado para aplicações exigentes.

Pergunta 3: Qual tipo de engrenagem é melhor para aplicações de alta velocidade?

Resposta: As engrenagens helicoidais são geralmente preferidas para aplicações de alta velocidade porque oferecem uma operação mais suave e silenciosa e melhor distribuição de carga, o que reduz o risco de vibração e ressonância que pode ocorrer em altas velocidades. Entretanto, o empuxo axial e o atrito de deslizamento das engrenagens helicoidais podem se tornar uma preocupação em velocidades muito altas, exigindo um projeto cuidadoso do rolamento e do sistema de lubrificação. Para velocidades extremamente altas, engrenagens de dentes retos com alta precisão podem ser usadas, mas normalmente engrenagens helicoidais são a escolha mais comum.

Pergunta 4: As engrenagens retas podem ser retificadas com a mesma precisão que as engrenagens helicoidais?

Resposta: Sim, as engrenagens retas podem ser retificadas com os mesmos graus de qualidade AGMA que as engrenagens helicoidais (Q10 a Q12 ou superior). No entanto, como as engrenagens de dentes retos têm geometria mais simples, elas podem ser retificadas usando rebolos de perfil padrão, enquanto as engrenagens helicoidais geralmente exigem rebolos especializados moldados no ângulo da hélice. Nossa fábrica oferece serviços de retificação para ambos os tipos de engrenagens, e podemos obter alta precisão para ambos, desde que a máquina e as ferramentas sejam adequadas.

Pergunta 5: Qual é o ângulo de hélice típico para uma engrenagem helicoidal de precisão?

Resposta: O ângulo de hélice típico para uma engrenagem helicoidal de precisão varia de 8 a 30 graus. Um ângulo de hélice de 15 a 20 graus é comum para muitas aplicações industriais, pois oferece um bom equilíbrio entre suavidade, capacidade de carga e impulso axial. Ângulos de hélice mais altos (25-30 graus) proporcionam uma operação ainda mais suave, mas geram mais impulso axial, enquanto ângulos mais baixos (8-12 graus) produzem menos impulso, mas menos melhoria na suavidade. Nossa fábrica pode adaptar o ângulo da hélice aos requisitos específicos de sua aplicação, otimizando o ruído, a carga e a vida útil do rolamento.

Conclusão: Escolha o equipamento de precisão certo para sua aplicação

A escolha entre engrenagens helicoidais de precisão e engrenagens de dentes retos é uma decisão crítica que afeta o desempenho, o nível de ruído, a capacidade de carga e a confiabilidade geral do seu sistema mecânico. As engrenagens helicoidais oferecem operação mais suave e silenciosa, maior capacidade de carga e melhor durabilidade, mas são mais caras de fabricar e requerem rolamentos axiais. As engrenagens de dentes retos, por outro lado, são mais simples, mais econômicas e não produzem empuxo axial, mas são mais barulhentas e menos capazes de lidar com cargas elevadas em altas velocidades. Na Raydafon Technology Group Co., Limited, nossa fábrica tem experiência e capacidade de fabricação para produzir ambos os tipos de engrenagens com os mais altos padrões de qualidade, e podemos orientá-lo na seleção do equipamento ideal para sua aplicação específica.

Pronto para selecionar o equipamento de precisão certo para o seu projeto?Entre em contato com Raydafon Technology Group Co., Limited hojepara uma consulta abrangente sobre seleção de equipamentos. Nossa equipe analisará seus requisitos de torque, velocidade, espaço e ruído e recomendará a solução Precision Gear ideal. Oferecemos estudos de viabilidade gratuitos, preços competitivos e serviços de prototipagem rápida.Solicite agora sua consulta gratuita de seleção de marchas da Raydafon Technology Group Co., Limited e garanta o desempenho ideal para seu sistema de transmissão de energia.
