Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Sistemas de acionamento agrícola Raydafon

Fabricante de caixas de engrenagens agrícolas para escarificadores rotativos, cortadores, semeadoras e misturadores de ração

A Raydafon constrói caixas de engrenagens agrícolas para os implementos que realmente fazem o trabalho: escarificadores rotativos, cortadores de grama, cortadores de grama, espalhadores de fertilizantes, semeadoras, misturadores de ração TMR e enfardadeiras. Cada unidade é produzida em nossa própria fábrica, desde a fundição da carcaça e corte de engrenagens até o tratamento térmico, montagem e testes de rodagem, sob um sistema de qualidade ISO 9001.

Os compradores chegam até nós com uma classificação de tomada de força do trator, um desenho do implemento, uma amostra da caixa de câmbio com defeito ou apenas uma condição de funcionamento. Confirmamos a relação, a classe de torque, a interface de entrada/saída e a orientação da carcaça e, em seguida, fabricamos de acordo com essa especificação.

100–2000 N·mFaixa de torque de saída
540/1000 rpmEntrada PTO padrão
96% +Eficiência de transmissão
15 diasPrazo de entrega da amostra
Visão geral do produto

O que a Raydafon fabrica

Raydafon concentra-se em sistemas de transmissão de engrenagens agrícolas. A gama atual abrange caixas de engrenagens para cortadores de grama, caixas de engrenagens para cortadores de grama (caixas de engrenagens para trituradores de grama montados na lateral), caixas de engrenagens para escarificadores rotativos, redutores de cortadores e caixas de engrenagens dedicadas para fertilizantes e máquinas de semeadura. Cada formato de carcaça, conjunto de engrenagens e flange de saída é projetado em torno de uma condição de trabalho específica do implemento, em vez de ser copiado de um catálogo genérico.

  • Carcaça compacta, transmissão estável— engrenagens helicoidais ou de dentes retos de liga de aço de alta qualidade, baixo ruído de funcionamento, vibração mínima, vida mecânica mais longa.
  • Saída de alto torque para condições adversas— design de módulo grande com superfícies de dentes endurecidas, adequado para cargas pesadas, solos escorregadios e empoeirados: grama densa, bordas de florestas, encostas e cascalho.
  • Múltiplas interfaces de montagem— entrada PTO padrão (1-3/8" Z6 / Z21) com uma variedade de formatos de flange de saída para atender diferentes modelos de implementos.
  • Projeto de baixa manutenção— lubrificação interna otimizada com janela de nível de óleo e respiro, reduzindo a frequência diária de manutenção.
  • Suporte total à personalização— Serviço OEM e ODM para proporção, direção de montagem, forma de entrada/saída e estrutura da caixa. Amostras entregues em até 15 dias.

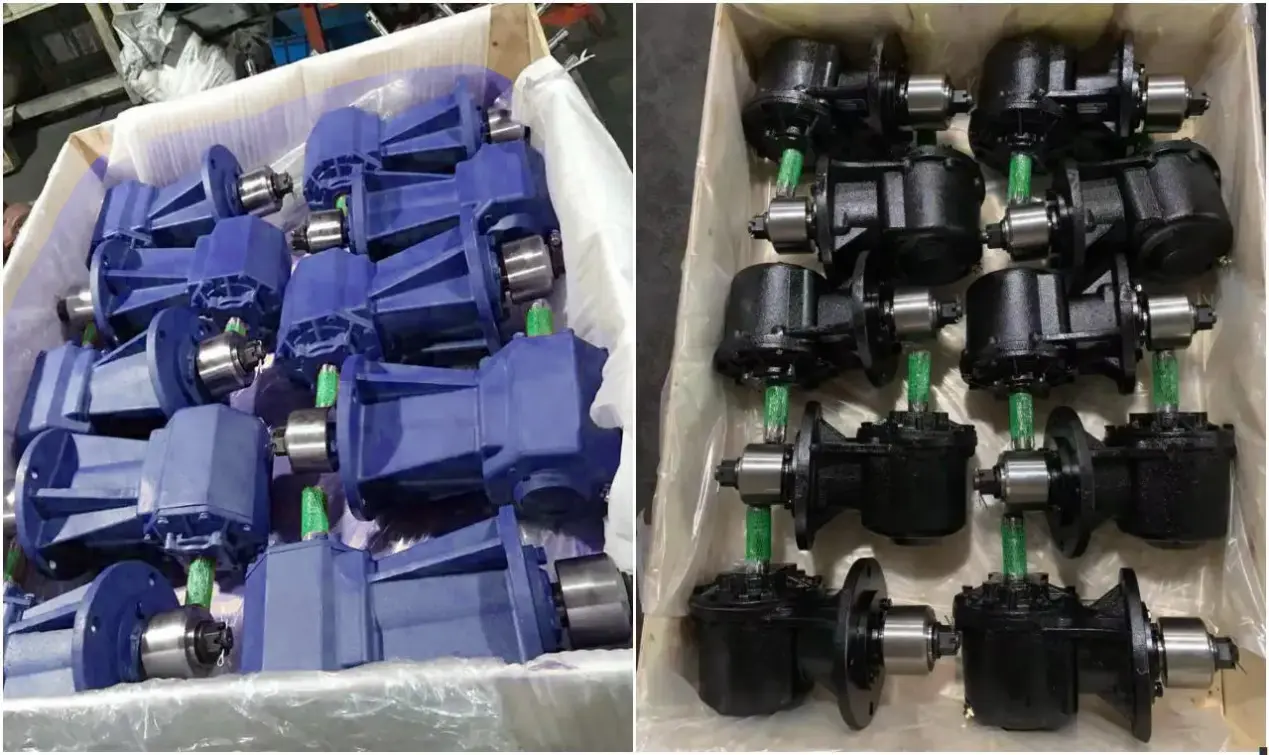

Agricultural gearbox manufactured by Raydafon
Gama de caixas de engrenagens agrícolas Raydafon — carcaças fundidas e usinadas internamente, conjuntos de engrenagens produzidos e tratados termicamente no local.

Os produtos Raydafon são amplamente utilizados em tratores pequenos e médios montados em implementos agrícolas, particularmente em equipamentos agrícolas de alta especificação para os mercados europeu e americano. As unidades estão em serviço na Alemanha, Itália, Estados Unidos e Brasil com marcas locais e grandes OEMs. Fornecemos unidades individuais, bem como produção em volume e contratos de fornecimento de longo prazo.

Juntamente com caixas de engrenagens agrícolas, a Raydafon fabrica peças de transmissão de precisão, incluindoengrenagens de plástico, engrenagens cônicaseengrenagens de parafusopara automação industrial, máquinas alimentícias e equipamentos médicos, de forma que vários componentes de suporte possam ser adquiridos de um único fornecedor.

Guia de seleção

Como escolher uma caixa de engrenagens agrícola adequada ao trabalho

Preço e aparência são pontos de partida errados. O que decide se uma caixa de velocidades dura uma estação ou uma década é a sua adequação ao implemento, ao trator e ao terreno onde trabalha. Os quatro critérios abaixo abrangem as perguntas que nossos engenheiros fazem em quase todas as consultas.

  1. Confirme o tipo de aplicativo primeiro A categoria do implemento orienta todo o design. As caixas de engrenagens do cortador de grama precisam de operação em alta velocidade e resistência ao impacto. As caixas de engrenagens do leme e do leme rotativo enfatizam a saída de torque e a resistência estrutural. Semeadoras e pulverizadores utilizam estruturas mais leves, com maiores exigências de eficiência de transmissão e conveniência de manutenção.
  2. Combine os parâmetros de montagem e de acionamento A velocidade de entrada e a relação de saída devem corresponder à tomada de força do trator. O diâmetro do eixo de entrada e saída e o tipo de conexão devem ser compatíveis com a interface PTO existente. O espaçamento dos furos de montagem e a direção de instalação devem permitir um encaixe perfeito na estrutura do implemento. O sentido de rotação deve ser confirmado para evitar o deslocamento do implemento para trás.
  3. Verifique o material e o processamento As caixas de engrenagens agrícolas de qualidade utilizam carcaças de ferro dúctil com engrenagens internas em liga de aço como 20CrMnTi, carburadas e temperadas para resistência ao desgaste. Em condições de trabalho com poeira ou lama, a estrutura de vedação deve ser reforçada especificamente para impedir o vazamento de óleo lubrificante e a entrada de areia.
  4. Verifique a capacidade de carga de torque Confirme o binário de saída máximo da caixa de velocidades em relação à carga real do implemento, especialmente em operações de carga elevada, como lavra profunda e corte de relva pesado. As caixas de engrenagens para serviço pesado devem ser selecionadas em preferência a uma unidade mais leve, que funcionará quente e falhará precocemente.
  5. Considere a capacidade de manutenção Os equipamentos agrícolas funcionam continuamente ao ar livre. Uma caixa de engrenagens com janela de observação do nível de óleo e porta de drenagem de óleo facilmente acessível é significativamente mais fácil de manter, e a disponibilidade de peças é tão importante quanto a especificação inicial.

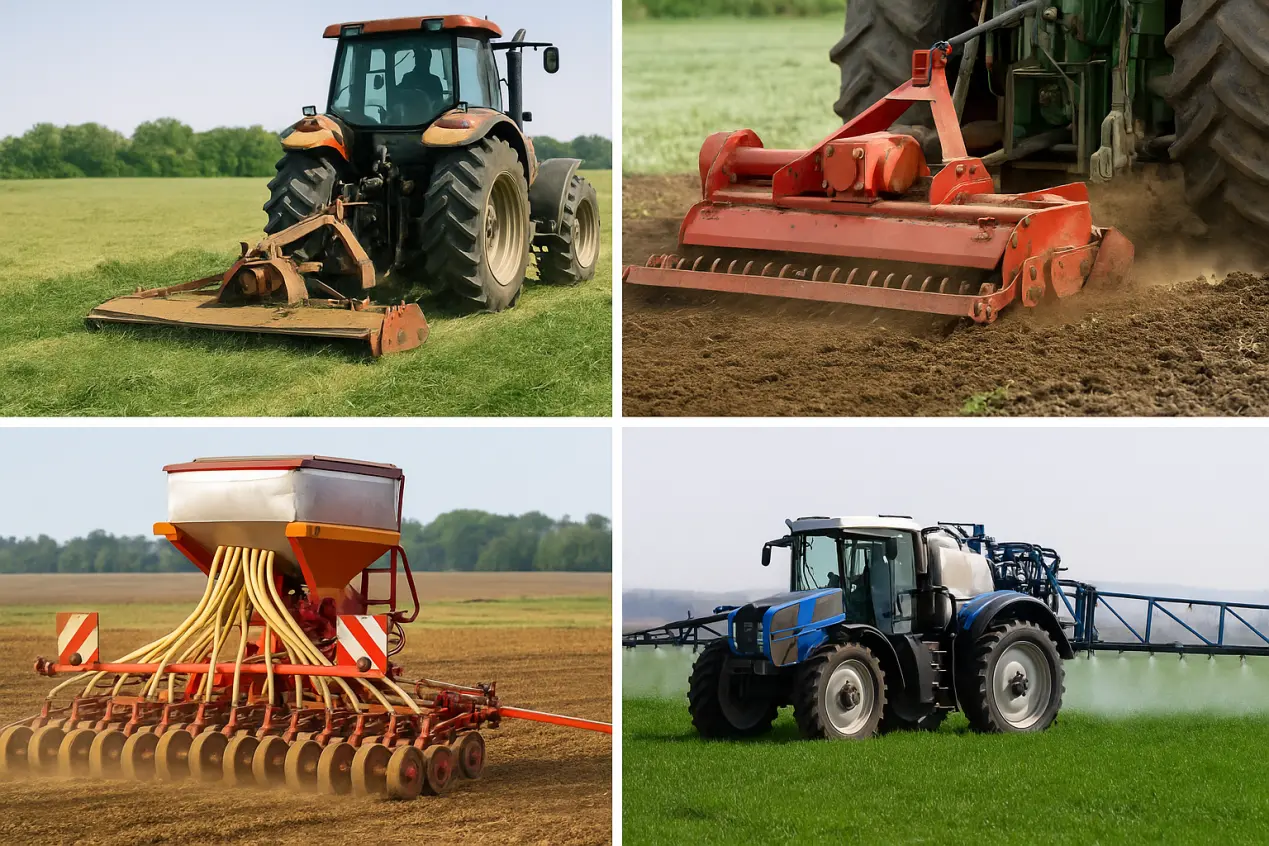

Agricultural gearbox selection and matching
A relação de correspondência, a interface PTO e o layout de montagem antes da produção evitam os problemas de montagem mais comuns no campo.
Dados de desempenho

Faixa máxima de torque e velocidade das caixas de engrenagens agrícolas Raydafon

A capacidade de carga é o único fator que decide se um implemento sobreviverá a uma longa temporada de trabalho com cargas elevadas. A Raydafon desenvolveu uma série de caixas de câmbio, desde serviços leves até serviços pesados, cobrindo toda a gama de implementos montados em tratores. Cada unidade é testada em carga antes de sair da fábrica.

Cobertura de torque de saída

Série leve 100–300 N·m Pulverizadores, semeadoras e implementos leves onde o peso e a eficiência são mais importantes.
Série Média 500–900 N·m Cortadores e motocultivadores rotativos trabalhando continuamente em condições de campo mistas.
Série para serviços pesados Até 1500 N·m Enfardadeiras, misturadores de fertilizantes e trituradores executando ciclos sustentados de alta carga.
Especial Personalizado Pico de mais de 2.000 N·m Condições de trabalho extremas e ambientes complexos que exigem capacidade de pico de torque.
Entrada PTO padrão 540/1000 rpm Compatível com interfaces de saída de PTO de tratores convencionais em todo o mundo.
Personalizado de alta velocidade Até 2.000 rpm Para tratores de alta eficiência e máquinas elétricas que exigem velocidades de entrada mais rápidas.

Velocidade e eficiência

A velocidade de saída depende da taxa de redução selecionada, com faixas de saída que abrangem de algumas dezenas a várias centenas de rpm, dependendo do modelo. As engrenagens são retificadas com alta precisão com formato de dente otimizado para garantir um engrenamento suave em alta velocidade, proporcionando eficiência de transmissão acima de 96% e ruído operacional controlado abaixo de 72 dB.

96% + Eficiência <72 dB Ruído Tomada de força de 540 rpm Tomada de força de 1000rpm 2.000 rpm de alta velocidade Carga testada

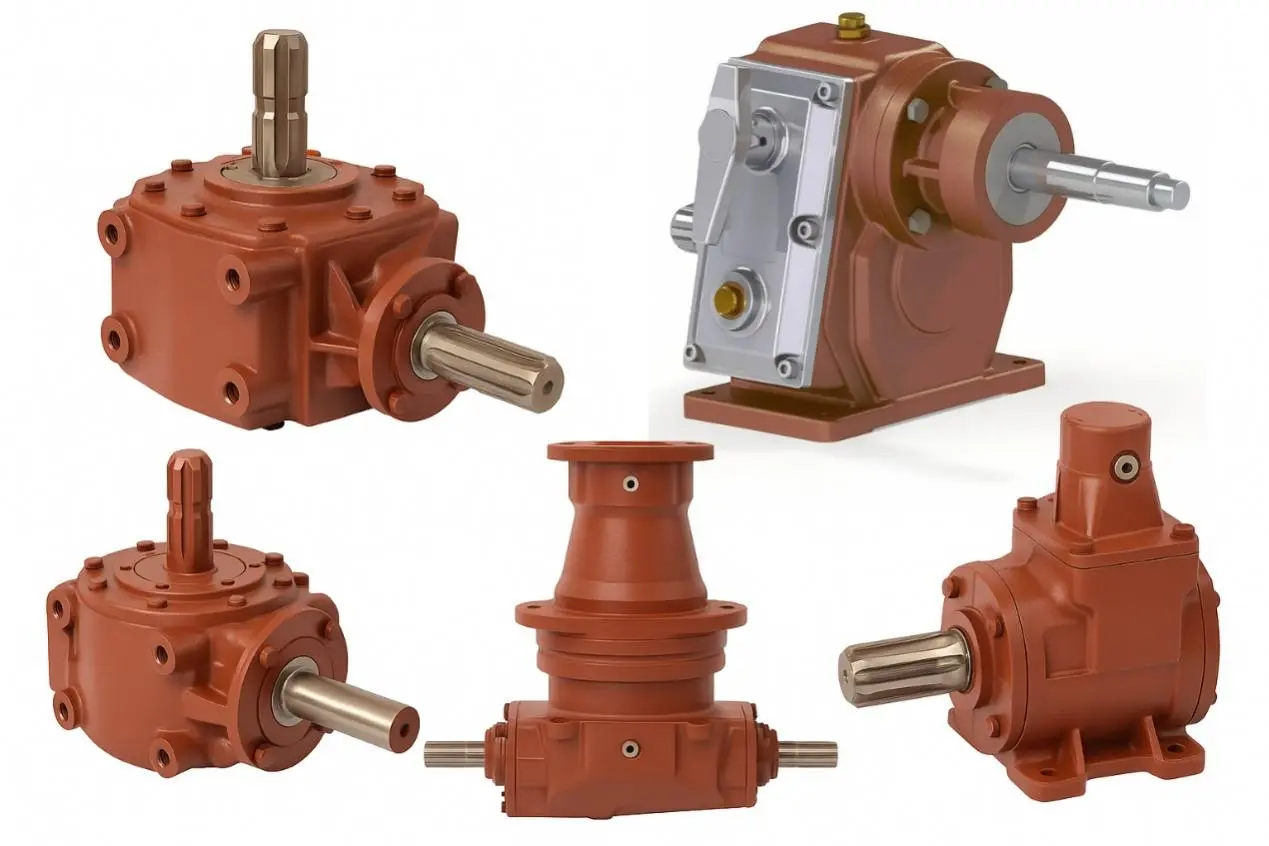

Raydafon agricultural gearbox torque and speed range
Cada caixa de engrenagens é carregada e testada antes do envio para confirmar o desempenho de suporte de carga em relação às especificações do cliente.
Facilidade de manutenção

A caixa de engrenagens de máquinas agrícolas é fácil de desmontar e reparar?

No uso diário, uma caixa de câmbio eventualmente se desgasta, vaza óleo ou desenvolve um ruído anormal. O que importa nesse momento é a rapidez com que a unidade pode ser aberta, inspecionada e colocada novamente em serviço. As caixas de engrenagens Raydafon são projetadas em torno dessa realidade prática – compactas em geral, mas fáceis de desmontar e reconstruir.

  • Projeto modular— o eixo de entrada, o eixo de saída, o conjunto de engrenagens e a carcaça são montados a partir de peças padronizadas. As ferramentas convencionais são suficientes para a maioria dos trabalhos de desmontagem e montagem.
  • Estrutura simples e layout de parafuso claro— a carcaça é uma estrutura simétrica de ferro fundido bipartido com parafusos desobstruídos e bem espaçados. Afrouxe-os em sequência para abrir a tampa e inspecionar o interior.
  • Alta semelhança de peças— engrenagens, retentores e rolamentos são de tamanho padrão e altamente intercambiáveis. As peças de reposição são solicitadas por número de peça sem fabricação personalizada.
  • Documentação fornecida— cada redutor é enviado com um diagrama explodido e instruções de desmontagem cobrindo números de peças, sequência de montagem e precauções, para reparo interno ou suporte remoto de nossa equipe técnica.
  • Intervalo de inspeção recomendado— verifique o desgaste do retentor de óleo após cada 500 horas de operação e inspecione a superfície de engrenamento da engrenagem quanto a desgaste anormal ou marcas. O tratamento oportuno prolonga significativamente a vida útil.

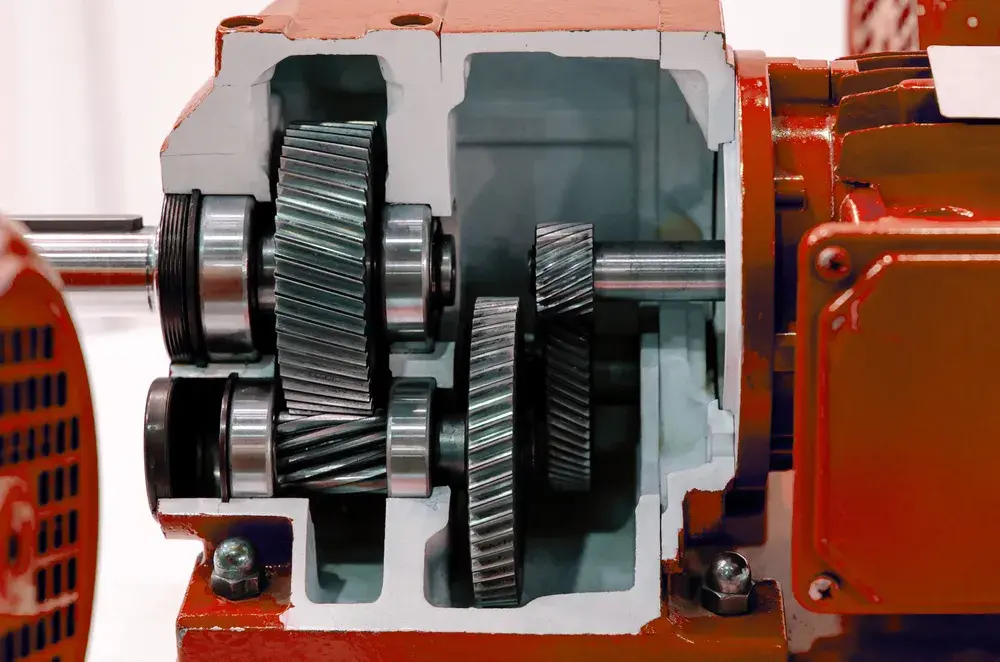

Agricultural gearbox disassembly and maintenance
A construção modular com peças internas padronizadas mantém o serviço de campo simples e os custos das peças de reposição previsíveis.

O que recomendamos para operadores de frota

Mantenha em estoque um retentor de óleo e um conjunto de rolamentos sobressalentes por modelo de caixa de engrenagens. Num ciclo de inspeção de 500 horas, isto transforma uma avaria a meio da estação numa reparação no mesmo dia, o que normalmente é a diferença entre manter uma janela de colheita e perdê-la.

Perguntas do comprador

Perguntas frequentes sobre caixas de engrenagens agrícolas

Que informações preciso enviar para uma cotação de caixa de câmbio?

Envie o tipo de implemento, velocidade da tomada de força do trator, velocidade ou relação de saída necessária, torque máximo de trabalho, dimensões do eixo de entrada e saída, espaçamento dos furos de montagem e direção de instalação. Um desenho, uma foto de amostra ou um número de peça acelera consideravelmente a confirmação.

Você pode construir uma caixa de câmbio para substituir uma marca específica?

Sim. Produzimos regularmente caixas de engrenagens de reposição correspondentes a modelos estabelecidos, incluindo caixas de engrenagens de misturadores de alimentação compatíveis com Comer e linhas similares. Envie o número da peça original ou um desenho cotado e confirmaremos a correspondência antes da produção.

Qual é o prazo de entrega da amostra para uma caixa de engrenagens personalizada?

Amostras personalizadas normalmente são entregues em cerca de 15 dias, dependendo da complexidade da carcaça e dos requisitos de corte das engrenagens. O tempo de produção em volume é confirmado junto com a cotação.

Como você lida com os requisitos de lubrificação e manutenção?

Cada caixa de velocidades é fornecida com uma janela de nível de óleo e respiro. Recomendamos verificar a condição do retentor de óleo a cada 500 horas de operação e inspecionar a superfície de engrenamento da engrenagem quanto a desgaste. Instruções detalhadas de manutenção são enviadas com cada unidade.

Vocês fornecem outros componentes do sistema de transmissão junto com a caixa de câmbio?

Sim. Raydafon também fabricaEixos de tomada de força, caixas de engrenagens planetárias, caixas de engrenagens sem-fim, engrenagens de precisão ecilindros hidráulicos, portanto, um sistema de transmissão completo do implemento pode ser adquirido de um único fornecedor.

Você pode fornecer produção em volume e acordos de longo prazo?

Sim. Apoiamos compras de unidades únicas, bem como personalização de grandes volumes e contratos de fornecimento de longo prazo. Contate-nos com seus volumes anuais e especificações necessárias para discutir os termos.

Obtenha sua cotação de caixa de engrenagens agrícola

Envie-nos o tipo de implemento, velocidade da tomada de força, relação, requisitos de torque e detalhes de montagem. A Raydafon confirmará a especificação, recomendará a série apropriada e retornará um orçamento com prazo de entrega. Manuais de seleção e tabelas de parâmetros técnicos estão disponíveis mediante solicitação.

View as

Caixa de câmbio de semente de fertilizantes EP190-R3 para emissora de fertilizantes

Caixa de câmbio de semente de fertilizantes EP190-R3 para emissora de fertilizantes

Como fabricante e fornecedor chinês, criamos esta caixa de câmbio em nossa própria fábrica. É especialmente adaptado para o modelo EP190-R3. A taxa de velocidade de 5,8: 1 está certa. A caixa de ferro fundido espessado não tem medo de 300 kg de fertilizante. A caixa de engrenagens de semente de fertilizantes EP190-R3 para emissora de fertilizantes é toda "martelada" por extinção de alta frequência, e a superfície do dente é difícil o suficiente para suportar o teste de desgaste do HRC55. O atrito de partículas e os inchaços no campo ao espalhar fertilizantes não afetará o desempenho de nossos produtos. O preço é acessível diretamente da fábrica!
Caixa de engrenagens de semente de fertilizantes EP35 para emissora de fertilizantes

Caixa de engrenagens de semente de fertilizantes EP35 para emissora de fertilizantes

Como fabricante e fornecedor profissional na China, a própria fábrica de Raydafon criou engenhosamente a caixa de câmbio EP35 para a emissora de fertilizantes, que é feita sob medida para espalhadores de fertilizantes! O produto é adequado para os modelos de espalhador de fertilizantes com maior etapa, e a taxa de velocidade é combinada com precisão com a série EP35. A caixa é feita de liga de alumínio fundido de alta resistência, que é leve, mas tem forte resistência ao impacto e pode suportar 8 horas de operação contínua de alta intensidade. As engrenagens são nitridadas, com uma dureza superficial de HV700 e um aumento de 50% na resistência ao desgaste. De P&D e produção à inspeção e remessa de qualidade, controlamos todo o processo e fornecemos soluções de transmissão de espalhador de fertilizantes eficientes e duráveis a um preço muito competitivo!
Caixa de engrenagens do misturador de alimentação para misturador TMR EP-RMG

Caixa de engrenagens do misturador de alimentação para misturador TMR EP-RMG

Como um poderoso fabricante e fornecedor na China, a caixa de engrenagens do misturador de alimentação da Raydafon para o misturador TMR EP RMG produzida em sua própria fábrica é especialmente projetada para alimentação de precisão! O produto é adequado para misturadores TMR da série EP RMG, com taxas de velocidade variando de 3:1 a 12:1. O corpo da caixa é feito de ferro fundido espesso e pode suportar uma carga de mistura de ração de 10 toneladas. As engrenagens são carburadas e temperadas, a dureza da superfície do dente atinge HRC58 e a resistência ao desgaste é melhorada em 40%. É equipado com rolamentos importados internos para suportar operação contínua 24 horas sem emperrar. Da pesquisa e desenvolvimento à montagem, controlamos rigorosamente a qualidade em todo o processo e fornecemos soluções de transmissão eficientes e estáveis ​​para fazendas a um preço muito competitivo!
Caixa de engrenagens do misturador de alimentação de reposição Comer

Caixa de engrenagens do misturador de alimentação de reposição Comer

Um substituto fabricado pela Raydafon para a caixa de engrenagens do misturador de alimentação C3A usada em vagões misturadores e alimentadores TMR. Classificado para uma entrada de 540 rpm e potência de entrada de até 92 kW, com conexões de entrada e saída estriadas Z20 de 1-3/4 pol. no padrão de montagem C3A padrão. A carcaça é de ferro fundido; as engrenagens são carburadas e temperadas até HRC55 ou superior para resistência ao desgaste e ao impacto, e os rolamentos de alta velocidade importados transportam a carga de mistura em serviço diário contínuo. Proporções de 1:1 e 1,8:1 estão disponíveis para este padrão. Compatível com vagões misturadores da Aksa, DAF Agro, Falke Maschinenbau, Euromilk e Metal-Fach. Comer e C3A são marcas registradas da Comer Industries; Raydafon é um fabricante independente e não é afiliado a eles. Envie sua proporção e uma foto da placa antiga para confirmação de montagem e orçamento em até 24 horas.
Como um fabricante e fornecedor e fornecedor confiável na China, nossos produtos foram aprovados pela certificação CE. Se você deseja comprar produtos de qualidade, entre em contato conosco.
