Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / DIVISÃO HIDRÁULICA

Fabricante de cilindro hidráulico de empilhadeira para fornecimento OEM, substituição pós-venda e reparo em campo

A Raydafon produz cilindros hidráulicos para empilhadeiras elétricas, empilhadeiras de combustão interna, empilhadeiras e equipamentos de armazém. Cada unidade é construída com base em furo, curso, diâmetro da haste e estilo de extremidade de conexão confirmados e, em seguida, testada quanto à pressão antes de sair da linha de montagem, para que possa ir direto para o caminhão sem ajustes.

Fornecemos fábricas de máquinas completas, integradores de sistemas hidráulicos, revendedores regionais de peças e unidades de serviço responsáveis ​​por equipamentos terminais. Os cilindros são exportados para a Europa, Sudeste Asiático e América do Sul, cobrindo tanto a demanda de equipamentos originais quanto a demanda de reposição no mercado de reposição.

Forklift hydraulic cylinder manufactured by Raydafon
Os cilindros hidráulicos das empilhadeiras são produzidos com dimensões chave usinadas em CNC, selados em um processo controlado e testados sob pressão antes do envio.
1,5–18 toneladasCobertura de tonelagem de empilhadeira
7–14 MPaFaixa de pressão de trabalho
Elevar / InclinarTipos de função padrão
CNCControle de dimensão principal
OEM/ODMPersonalização baseada em desenho
01

Fornecimento de cilindro hidráulico de empilhadeira para mecanismos de inclinação, elevação e deslocamento lateral

Diferentes funções da empilhadeira impõem demandas diferentes ao cilindro. O cilindro de inclinação, o cilindro de elevação e o cilindro de deslocamento lateral não são intercambiáveis ​​— cada um precisa de seu próprio diâmetro, curso, relação de haste e geometria de montagem para se adequar ao mastro e ao carro que opera.

  • Cilindros de inclinação para garfos e controle de ângulo do mastro
  • Cilindros de elevação para elevação e descida do mastro
  • Cilindros do mecanismo de deslocamento lateral
  • Pacotes hidráulicos para empilhadeiras elétricas
  • Cilindros de empilhadeira de combustão interna
  • Empilhadores e equipamentos de movimentação de armazéns
  • Furo e curso personalizados no desenho
  • Substituição de números de peça existentes

O que determina o cilindro certo

  • TonelagemEmpilhadeiras de 1,5 a 18 t precisam de diâmetros e espessuras de parede materialmente diferentes.
  • FunçãoAs tarefas de inclinação, elevação e deslocamento lateral produzem diferentes direções de carga e ciclos de trabalho.
  • MontagemAs conexões de pino dianteiro e traseiro, flange ou manilha devem corresponder ao mastro e à estrutura.
  • AmbientePoeira, umidade e operação frequente exigem acabamento da haste e grau de vedação apropriados.

Os principais componentes são feitos de liga de aço de alta resistência, com a superfície da haste galvanizada ou tratada com cromo duro para resistência à corrosão e ao desgaste. O resultado é um movimento suave, resposta rápida e vedação estável sob operação diária frequente, não apenas durante a primeira semana após a instalação.

02

Como reconstruir um cilindro hidráulico de empilhadeira

Reconstruir um cilindro hidráulico de empilhadeira não é simplesmente uma questão de desparafusar a tampa e substituir o anel de borracha. O processo tem cinco etapas e cada uma é importante – pule uma etapa e a unidade vazará novamente alguns dias após voltar a funcionar.

  1. Despressurize e remova o cilindro Libere a pressão do sistema, desconecte as linhas hidráulicas e remova o cilindro do caminhão. Afrouxe os parafusos da tampa final com uma chave inglesa e puxe o conjunto da haste do pistão lentamente, tomando cuidado para não riscar o furo do cilindro. Se houver muito óleo no interior, drene e limpe antes de continuar.
  2. Inspecione cada componente removido Verifique o pistão, a haste e os anéis de vedação, um por um, quanto a deformação, desgaste, perda de borda ou ferrugem. Uma única marca de desgaste pode ser a origem do vazamento, portanto, não pule a inspeção minuciosa.
  3. Substitua todas as vedações envelhecidas ou danificadas Confirme as especificações antes de instalar. Alguns cilindros usam vedações combinadas e instalá-los na orientação errada causará falha imediata, independentemente de quão bem o restante da reconstrução for feito.
  4. Remonte na ordem original Instale a haste do pistão com cuidado e mantenha o eixo central totalmente alinhado. Se a haste não estiver devidamente centralizada, mesmo um cilindro reconstruído corretamente irá vazar dentro de alguns dias de operação.
  5. Teste de pressão antes da remontagem Monte o cilindro montado em um equipamento de teste de pressão e verifique se há vazamento interno ou emperramento. Somente após a aprovação no teste ele deverá ser instalado novamente na empilhadeira.

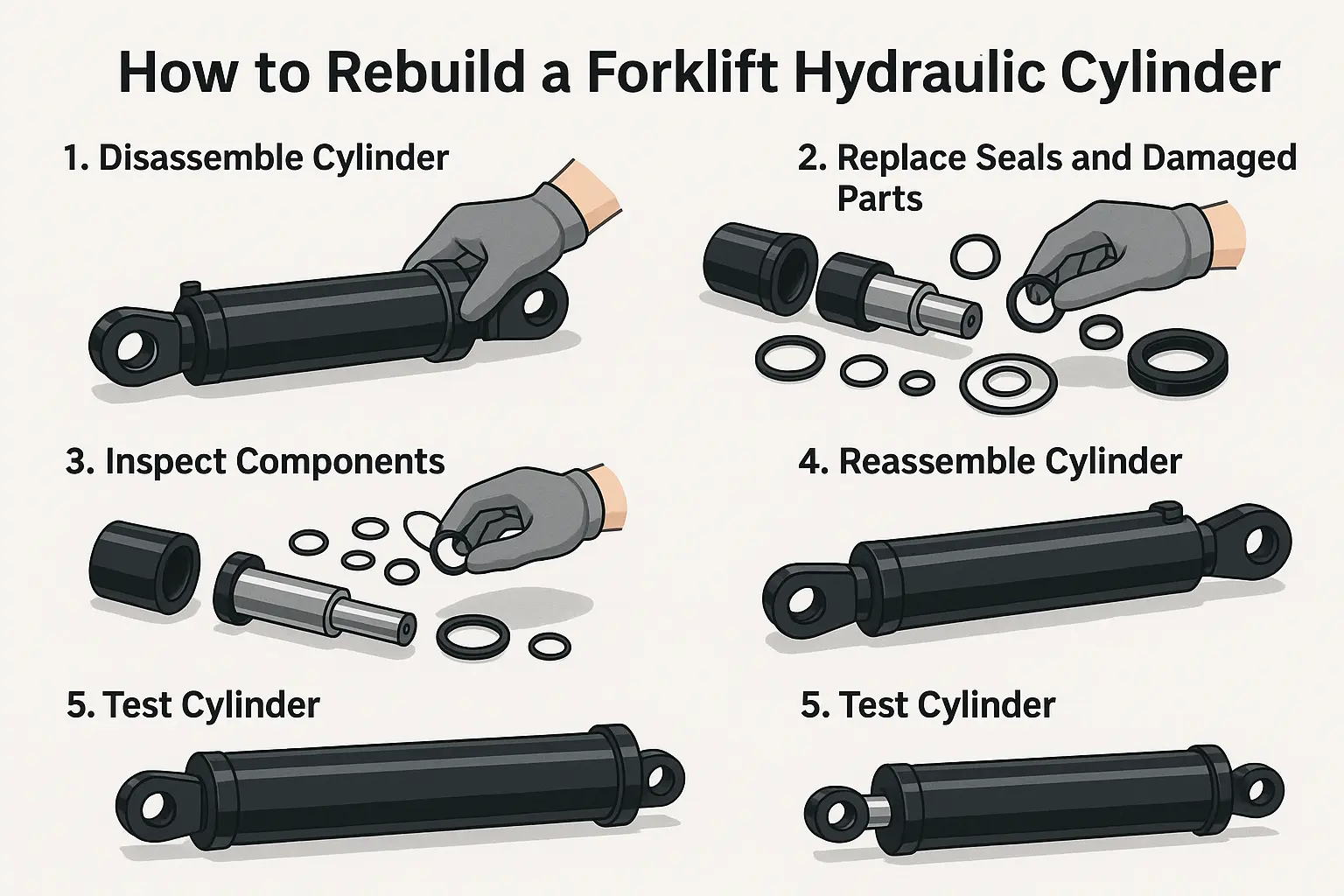

Forklift hydraulic cylinder rebuild process
A inspeção, a substituição da vedação e a remontagem correta são responsáveis ​​pelo maior sucesso da reconstrução – o teste de pressão confirma isso.

Quando reconstruir não vale a pena

Se a haste do pistão estiver dobrada ou o diâmetro do cilindro estiver gravemente ferido, a reconstrução não será válida. A substituição é o caminho mais econômico. A Raydafon fornece peças e cilindros hidráulicos para empilhadeiras de uma linha completa, além de kits de reparo mediante solicitação - adequados para reparadores de empilhadeiras e engenheiros de equipamentos que precisam colocar um caminhão de volta em serviço no mesmo dia.

03

Como remover um cilindro hidráulico de uma empilhadeira

A sequência de remoção e os detalhes de manuseio determinam se o trabalho leva vinte minutos ou se danifica os componentes adjacentes. As quatro etapas abaixo são o procedimento padrão que nossos parceiros de serviços seguem.

Liberar pressão Desligue a empilhadeira e deixe o sistema hidráulico despressurizar naturalmente. Aguarde alguns minutos para garantir que toda a pressão foi descarregada antes de tocar em qualquer conexão.
Desconecte as linhas de óleo Enrole a junta com um pano para coletar o óleo residual, remova a mangueira de alta pressão do cilindro e marque-a para que possa ser reconectada na posição correta.
Remova os pinos ou parafusos de fixação O cilindro é normalmente conectado ao mastro ou estrutura por pinos dianteiros e traseiros. Localize as posições dos pinos, remova primeiro os anéis de retenção e, em seguida, retire os pinos ou remova os parafusos.
Levante o cilindro para fora O corpo do cilindro é pesado. Use duas pessoas ou uma tipoia, evite bater na estrutura circundante e mantenha a boca do cilindro voltada para cima para que o óleo residual não derrame.

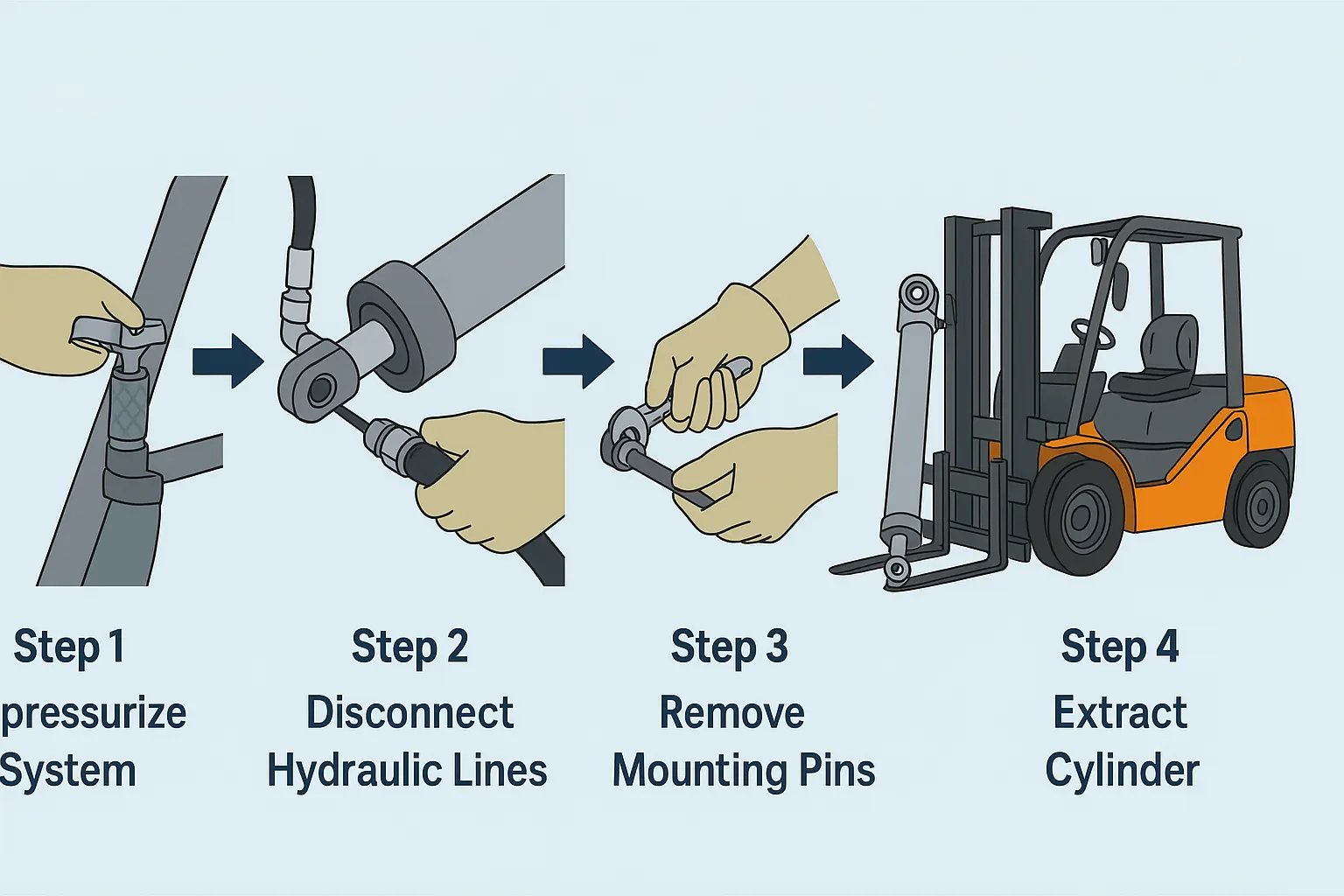

Removing a hydraulic cylinder from a forklift
Depois de removido, vede imediatamente a porta de óleo para evitar a entrada de poeira e ferrugem durante o armazenamento ou transporte.

Depois que o cilindro for retirado do caminhão, feche imediatamente a porta de óleo. A Raydafon fornece produtos de cilindros hidráulicos e kits de vedação adequados para uma ampla variedade de modelos de empilhadeiras, para que os usuários possam restaurar a operação do equipamento rapidamente, em vez de esperar por peças personalizadas.

04

Quem fornecemos

Canal 01

Fabricantes de empilhadeiras

Desenvolvimento OEM e ODM de acordo com desenhos de máquinas e requisitos técnicos, incluindo empilhadeiras especiais e configurações de alta qualidade.

Canal 02

Integradores de sistemas hidráulicos

Fornecimento de cilindros adaptado ao projeto do pacote hidráulico, com confirmação de desenho, revisão de amostra e agendamento de entrega.

Canal 03

Unidades de serviço e manutenção

Cilindros de reposição e kits de reparo para manutenção de equipamentos terminais, com resposta rápida para necessidades de curto prazo.

05

Sobre Raydafon

Raydafon hydraulic cylinder factory
A Raydafon fabrica cilindros hidráulicos para empilhadeiras, guindastes móveis, caminhões de lixo, veículos de trabalho aéreo e outros veículos especiais.

Raydafon é um fabricante focado em soluções de sistemas hidráulicos e de transmissão. Não confiamos em linguagem promocional – construímos produtos de forma constante e deixamos que a qualidade confiável conduza o negócio. Ao longo dos anos temos nos concentrado no desenvolvimento e produção de cilindros hidráulicos, com uma ampla gama de modelos e adaptação flexível para máquinas de construção e aplicações em veículos especiais.

Além dos cilindros hidráulicos para empilhadeiras, nossa linha de produtos abrange cilindros hidráulicos para guindastes móveis, cilindros hidráulicos para caminhões de lixo e cilindros hidráulicos para veículos de trabalho aéreo, todos usando materiais de alta resistência e processamento de precisão para operar de forma estável sob condições de trabalho de alta pressão e alta frequência.

Juntamente com os cilindros hidráulicos, a Raydafon fornece uma linha completa de produtos de transmissão de energia, incluindoEixos de tomada de força, caixas de engrenagens agrícolas, engrenagens de precisãoecaixas de engrenagens planetárias. Fabricantes de máquinas completas, reparadores e revendedores de peças podem adquirir vários componentes de um único fornecedor, eliminando trabalho de coordenação duplicado.

06

Perguntas frequentes sobre cilindros hidráulicos de empilhadeiras

Que informações preciso fornecer para uma cotação?

Envie a tonelagem da empilhadeira, função do cilindro (elevação, inclinação ou deslocamento lateral), furo, diâmetro da haste, curso, estilo da extremidade da conexão, dimensões de montagem e pressão de trabalho. Um desenho, uma foto de amostra ou um número de peça existente acelera consideravelmente a confirmação.

Você pode fornecer um substituto para um cilindro de empilhadeira existente?

Sim. Envie o número da peça original ou um desenho cotado e confirmaremos a correspondência. Esta é a rota mais comum para a demanda de reposição no mercado de reposição.

Vocês fornecem kits de reparo e cilindros completos?

Sim. Os kits de reparo podem ser fornecidos de acordo com as necessidades do cliente, o que é útil para reparadores de empilhadeiras e engenheiros de equipamentos que precisam restaurar um caminhão no local.

Em que pressão esses cilindros operam?

Os cilindros hidráulicos das empilhadeiras normalmente operam na faixa de 7 a 14 MPa, dependendo da tonelagem e da função da empilhadeira. Cada cilindro é testado sob pressão antes do envio para confirmar o desempenho na classificação especificada.

Qual tratamento de superfície é usado na haste do pistão?

Os principais componentes são feitos de liga de aço de alta resistência com a superfície da haste galvanizada ou tratada com cromo duro para resistência à corrosão e ao desgaste, adequados para operação frequente e ambientes de trabalho agressivos.

Vocês oferecem suporte a estilos personalizados de furo, curso e conexão?

Sim. Fornecemos soluções personalizadas com diferentes diâmetros de cilindro, cursos e estilos de extremidades de conexão correspondentes ao modelo específico de empilhadeira e intensidade operacional, incluindo projetos OEM e ODM.

Solicite uma cotação de cilindro hidráulico para empilhadeira

Envie o modelo da empilhadeira, função do cilindro, diâmetro, curso e detalhes de montagem. A Raydafon confirmará a especificação e retornará um orçamento com prazo de entrega - seja você um fabricante de empilhadeiras, um integrador de sistemas hidráulicos ou uma unidade de manutenção.

View as

Cilindro de inclinação da empilhadeira

Cilindro de inclinação da empilhadeira

O cilindro de inclinação da empilhadeira Raydafon é um cilindro hidráulico personalizado para controle de inclinação do mastro do garfo em empilhadeiras de 1,5 a 18 toneladas. Fabricado em aço de alta resistência com pistão, corpo do cilindro, haste e conjunto de vedação combinados. Pressão de trabalho 7-14 MPa, sem flutuação de pressão sob carga. Diâmetros de furo padrão 60-100 mm, diâmetros de haste 25-40 mm, curso 32-193 mm. A fixação do parafuso e a conexão do anel de retenção permitem a substituição do retentor de óleo em minutos, sem remover o mastro. Adequado para operações em armazéns, fábricas e portos. Diâmetro, curso e distância de instalação personalizados disponíveis para marcas de empilhadeiras OEM. MOQ 50 unidades, prazo de entrega em massa de 25-35 dias. Envie o modelo da empilhadeira, requisitos de diâmetro/curso e quantidade para uma cotação.
Cilindro de elevação de empilhadeira

Cilindro de elevação de empilhadeira

O cilindro de elevação da empilhadeira Raydafon é o componente de elevação vertical instalado no mastro que levanta e abaixa o porta-garfo. Fabricado em aço de alta resistência com pistão compatível e estrutura de anel de vedação otimizada. Os modelos padrão cobrem furo de Φ56-60 mm, haste de Φ45 mm, curso de 1500-1505 mm e pressão de trabalho de 17,5-18,1 MPa. Os modelos avançados incluem um dispositivo amortecedor que evita impactos fortes em todo o curso, protegendo tanto a carga quanto a estrutura do mastro. Compatível com empilhadeiras elétricas e diesel. Cinco modelos padrão de N30M300 a A2A35M300, diâmetro e curso personalizados disponíveis para OEM. MOQ 50 unidades, prazo de entrega em massa de 25-35 dias. Envie modelo de empilhadeira, necessidade de curso e quantidade para cotação.
Como um fabricante e fornecedor e fornecedor confiável na China, nossos produtos foram aprovados pela certificação CE. Se você deseja comprar produtos de qualidade, entre em contato conosco.
