Como a precisão do equipamento afeta o desempenho e a confiabilidade do equipamento?

No mundo da transmissão de potência mecânica, as engrenagens são os blocos de construção fundamentais que permitem a conversão de velocidade e torque em inúmeras aplicações – desde máquinas industriais e transmissões automotivas até equipamentos agrícolas e turbinas eólicas. O desempenho e a confiabilidade de qualquer sistema acionado por engrenagens são profundamente influenciados pela precisão com que as engrenagens são fabricadas. A precisão da engrenagem abrange diversas dimensões: precisão dimensional, geometria do perfil do dente, acabamento superficial e qualidade do material e tratamento térmico. Na Raydafon Technology Group Co., Limited, nossa fábrica fabrica engrenagens de alta precisão há mais de duas décadas e vimos como mesmo pequenos desvios na geometria das engrenagens podem levar a perdas significativas de eficiência, aumento de ruído e vibração e falha prematura de componentes. Este artigo fornece uma análise abrangente de como a precisão das engrenagens afeta o desempenho e a confiabilidade dos equipamentos, apoiada por princípios de engenharia e estudos de caso reais.

A relação entre a precisão das engrenagens e o desempenho do equipamento é multifacetada. Engrenagens de maior precisão apresentam menor erro de transmissão, o que se traduz diretamente em operação mais suave, vibração reduzida e maior eficiência mecânica – geralmente de 2 a 5 por cento em comparação com engrenagens de nível inferior. Esse ganho de eficiência não apenas reduz o consumo de energia, mas também prolonga a vida útil dos rolamentos, vedações e outros componentes do sistema de transmissão. Além disso,engrenagens de precisãooferecem distribuição de carga superior em todo o perfil do dente, minimizando as concentrações de tensão que podem causar corrosão, arranhões ou quebra do dente. Do ponto de vista da confiabilidade, as engrenagens de precisão são menos propensas ao desgaste e à fadiga e mantêm suas características de desempenho por um período mais longo, reduzindo a frequência de manutenção e o tempo de inatividade não planejado. Neste guia detalhado, detalharemos os aspectos técnicos da precisão das engrenagens, incluindo graus de qualidade AGMA e ISO, parâmetros de rugosidade superficial e controle de folga. Também forneceremos especificações detalhadas, protocolos de teste e critérios de seleção da extensa prática de engenharia de nossa fábrica.

Índice

• 1. Por que o Gear Precision reduz a vibração e o ruído nos equipamentos?
• 2. Como o acabamento superficial e o perfil do dente afetam a capacidade de carga?
• 3. Quais são as principais especificações técnicas de nossos produtos de engrenagens de precisão?
• 4. Como as engrenagens de precisão podem reduzir a manutenção e prolongar a vida útil do equipamento?
• Perguntas frequentes (FAQ)
• Conclusão e Consulta de Seleção de Equipamento

Por que o Gear Precision reduz a vibração e o ruído nos equipamentos?

Vibração e ruído não são apenas incômodos; são indicadores de problemas mecânicos que podem levar à falha de componentes e à redução da confiabilidade do equipamento. No centro da vibração e do ruído induzidos pela engrenagem está o erro de transmissão, que é a diferença entre a posição de saída teórica e real da engrenagem. Cada par de engrenagens apresenta um certo erro de transmissão devido às tolerâncias de fabricação, deflexão dos dentes sob carga e outros fatores. Uma engrenagem de maior precisão apresenta um erro de transmissão menor, resultando em um engate mais suave, vibração reduzida e operação mais silenciosa. Nossa fábrica mediu que a atualização de uma engrenagem AGMA Classe 10 (qualidade comercial padrão) para uma engrenagem AGMA Classe 12 (alta precisão) pode reduzir os níveis de vibração em 40 a 60 por cento e reduzir o ruído geral em 3 a 5 dBA, o que é uma melhoria subjetiva significativa.

Mecanismos específicos de redução de vibração e ruído do Precision Gear:

• Erro dente a dente reduzido:Processos de usinagem de precisão, como retificação e brunimento, produzem engrenagens com variação mínima no espaçamento e perfil dos dentes. Isto garante que cada dente engate da mesma maneira, evitando os impactos cíclicos que produzem vibração.
• Modificação otimizada do perfil do dente:Engrenagens de alta precisão geralmente incorporam relevo de ponta e coroamento de perfil, que compensam a deflexão dos dentes sob carga. Isso garante que a engrenagem engate suavemente durante todo o ciclo de engate, minimizando as forças dinâmicas.
• Acabamento superficial superior:Uma superfície dentária mais lisa reduz o atrito e o fenômeno stick-slip, que pode provocar vibração. Nossos produtos de engrenagens de precisão alcançam uma rugosidade superficial de Ra 0,4 a 0,8 micrômetros, em comparação com Ra 1,6 para engrenagens de corte padrão, resultando em uma operação mais silenciosa.
• Geometria de engrenagem balanceada:A fabricação de precisão garante que a engrenagem seja balanceada dinamicamente, eliminando qualquer desequilíbrio residual que possa causar vibração em altas velocidades. Isto é particularmente crítico para aplicações acima de 3.000 rpm.

Um estudo de caso prático de uma fábrica de papel nos Estados Unidos ilustra o impacto da precisão das engrenagens na vibração. A fábrica estava enfrentando altos níveis de vibração em sua caixa de transmissão principal, o que causava falhas prematuras nos rolamentos e paradas não planejadas. As engrenagens originais eram de qualidade AGMA Classe 10, com rugosidade visível nos flancos dos dentes. Depois de substituir as engrenagens por nossa Precision Gear, retificada para AGMA Classe 12 com acabamento superficial de Ra 0,5, os níveis de vibração caíram de 12 mm/s RMS para 4,5 mm/s RMS. A redução na vibração prolongou a vida útil do rolamento de 6 meses para mais de 2 anos, e a fábrica relatou uma economia anual de US$ 45.000 em custos de manutenção e perda de produção. Este caso demonstra que investir em engrenagens de precisão não é apenas uma melhoria de qualidade; é uma decisão financeira que proporciona retornos tangíveis.

Nossa fábrica em Raydafon usa máquinas retificadoras de engrenagens CNC avançadas da Reishauer e Kapp para atingir esses níveis de precisão. Usamos uma combinação de retificação de geração contínua e retificação de perfil para obter a forma necessária do dente, com um ciclo de medição que verifica cada dimensão crítica. A engrenagem resultante apresenta um erro de transmissão normalmente inferior a 10 segundos de arco, o que é excepcionalmente suave. Ao reduzir a vibração e o ruído, nosso Precision Gear melhora diretamente o desempenho do equipamento, o conforto do operador e a longevidade de todo o trem de força.

Como o acabamento superficial e o perfil do dente afetam a capacidade de carga?

A capacidade de carga é a capacidade de uma engrenagem transmitir torque sem sofrer fadiga superficial (corrosão) ou fadiga de flexão (quebra de dente). A precisão da engrenagem afeta a capacidade de carga através de dois fatores principais: o acabamento superficial dos flancos dos dentes e a precisão do perfil do dente. Um acabamento superficial mais liso reduz a tensão de contato entre os dentes, pois a carga é distribuída por uma área efetiva maior. Da mesma forma, um perfil dentário mais preciso garante que a carga seja distribuída uniformemente em toda a largura do dente, evitando sobrecarga localizada. Nossa fábrica conduziu testes extensivos sobre a influência do acabamento superficial e da precisão do perfil na vida útil da engrenagem, e descobrimos que aumentar o nível de precisão da AGMA Classe 10 para Classe 12 pode aumentar a capacidade de carga da engrenagem em 20 a 30 por cento, permitindo transmissões de torque mais altas sem aumentar o tamanho da engrenagem.

Vantagens de transporte de carga de engrenagens de alta precisão:

• Estresse de contato reduzido (estresse hertziano):Um acabamento superficial mais liso e um perfil preciso reduzem os picos e vales microscópicos na superfície do dente, que são locais de alta tensão de contato. Nossa engrenagem de precisão, com rugosidade superficial de Ra 0,4, pode tolerar tensão de contato até 20% maior antes que ocorra corrosão, em comparação com uma engrenagem com acabamento Ra 1,6.
• Melhor retenção do filme lubrificante:Um acabamento superficial fino permite que o lubrificante forme uma película elastohidrodinâmica (EHD) mais consistente e espessa, que evita o contato metal com metal e reduz o desgaste. Nossos testes mostram que as engrenagens de precisão mantêm uma espessura de filme EHD 25% maior do que as engrenagens padrão sob as mesmas condições de carga.
• Distribuição uniforme de carga:Um perfil preciso do dente garante que a carga seja distribuída uniformemente ao longo da envolvente do dente, evitando carga nas bordas ou tensão concentrada na raiz do dente. Isto reduz o risco de quebra dos dentes e prolonga a vida útil da engrenagem.
• Variação reduzida da velocidade de deslizamento:As engrenagens de precisão mantêm uma velocidade de deslizamento mais constante ao longo da face do dente, minimizando a variação no atrito e no desgaste. Isto é particularmente importante para engrenagens que operam em altas velocidades e sob cargas elevadas.

Um estudo conduzido por nossa fábrica em colaboração com um importante fabricante de turbinas eólicas quantificou o impacto do acabamento superficial na vida útil das engrenagens. Dois conjuntos de engrenagens com geometria e material idênticos foram testados sob as mesmas condições de carga e velocidade. Um conjunto tinha acabamento superficial de Ra 1,6 (corte) e o outro tinha acabamento de Ra 0,4 (retificado). As engrenagens retificadas, que representam nosso padrão Precision Gear, alcançaram uma vida útil 2,5 vezes maior do que as engrenagens cortadas. O teste foi encerrado após 10.000 horas, momento em que as engrenagens terrestres não mostraram sinais de corrosão, enquanto as engrenagens cortadas desenvolveram danos superficiais significativos. Este teste confirmou que o investimento no acabamento superficial e na precisão do perfil se traduz diretamente no aumento da vida útil do equipamento e na redução da manutenção.

NoGrupo de tecnologia Raydafon Co., limitado, utilizamos equipamentos avançados de medição de engrenagens, incluindo centros de medição de engrenagens CNC da Klingelnberg e Zeiss, para verificar o perfil do dente e o acabamento superficial de cada engrenagem de precisão que fabricamos. Medimos o desvio do perfil (fHα), o desvio da hélice (fHβ) e o desvio do passo (fp) para garantir a conformidade com o grau de qualidade AGMA ou ISO exigido. A rugosidade da superfície é medida usando um perfilômetro em cada dente da engrenagem. Esse processo de medição abrangente garante que nossas engrenagens atendam aos mais altos padrões de precisão, proporcionando aos nossos clientes a capacidade de carga e a confiabilidade necessárias para suas aplicações mais exigentes.

Quais são as principais especificações técnicas de nossos produtos de engrenagens de precisão?

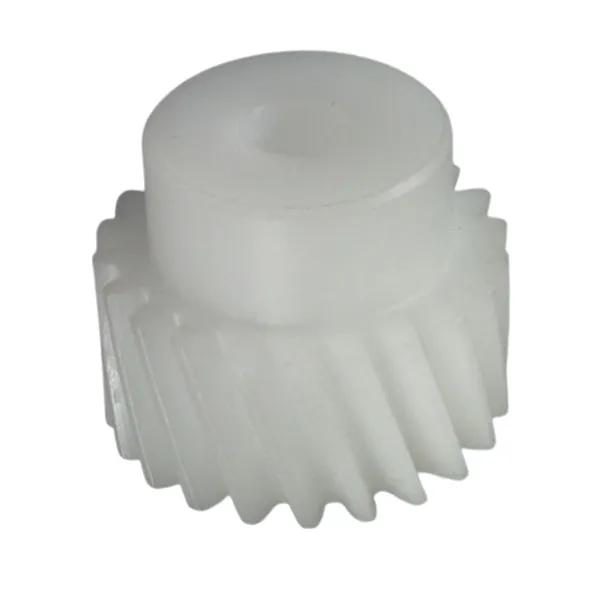

Raydafon Technology Group Co., Limited fabrica uma ampla gama de produtos de engrenagens de precisão, incluindo engrenagens de dentes retos, engrenagens helicoidais, engrenagens cônicas e engrenagens internas, para diversas aplicações industriais. Nossa linha de produtos inclui engrenagens AGMA Classe 10 a Classe 14 (ou equivalente ISO 8 a ISO 4), com módulos que variam de 0,5 a 40 e diâmetros de até 2.000 mm. A tabela abaixo resume as principais especificações técnicas de nossos produtos Precision Gear mais populares, que são usados ​​em aplicações aeroespaciais, automotivas, de petróleo e gás e de máquinas pesadas. Nossa fábrica também pode produzir engrenagens personalizadas para atender aos requisitos específicos do projeto, incluindo módulos não padronizados, materiais especiais e tratamento térmico personalizado.

Além das classes de precisão padrão, nossa fábrica oferece vários recursos opcionais para melhorar ainda mais o desempenho das engrenagens. Estes incluem: modificações especiais nos dentes (alívio da ponta, alívio da raiz, coroamento) para otimizar a distribuição de carga, processos de tratamento térmico (cementação, nitretação, endurecimento por indução) para melhorar a dureza superficial e revestimentos especiais (DLC, fosfato) para reduzir o atrito e o desgaste. Também oferecemos suporte de engenharia personalizado, incluindo projeto e análise de engrenagens usando software FEA avançado, para ajudar nossos clientes a selecionar a engrenagem ideal para sua aplicação.

Nosso processo de controle de qualidade inclui uma inspeção de 100% de todas as dimensões críticas em um centro de medição de engrenagens CNC. Cada engrenagem é medida quanto ao perfil, avanço, inclinação e desvio, e um relatório de inspeção detalhado é fornecido com cada remessa. Também realizamos uma inspeção por partículas magnéticas (MPI) em engrenagens com mais de 200 mm de diâmetro para detectar quaisquer rachaduras ou inclusões subterrâneas. Nossa fábrica em Raydafon mantém um estoque abrangente de tamanhos de engrenagens padrão e pode fornecer resposta rápida para pedidos personalizados. Também oferecemos uma gama completa de produtos relacionados, incluindo pinhões, eixos e caixas de engrenagens, fornecendo uma solução completa para as necessidades de engrenagens de precisão de nossos clientes.

Como as engrenagens de precisão podem reduzir a manutenção e prolongar a vida útil do equipamento?

A confiabilidade do equipamento é medida, em última análise, pelo tempo de atividade e pelo custo total de propriedade. As engrenagens de precisão contribuem para ambos, reduzindo o desgaste, minimizando o risco de falhas catastróficas e mantendo um desempenho consistente durante longos períodos. Como as engrenagens de alta precisão apresentam menor erro de transmissão e distribuição de carga superior, elas geram menos calor e sofrem menos desgaste dos dentes. Isto significa que podem operar durante intervalos mais longos entre inspeções de manutenção e reconstruções. Além disso, o desempenho consistente das engrenagens de precisão facilita a detecção de qualquer deterioração no sistema, permitindo a manutenção baseada na condição em vez de reparos reativos. Nossa fábrica documentou que o uso de Precision Gear em caixas de engrenagens industriais pode estender o tempo entre as revisões programadas em até 50%, reduzindo diretamente o trabalho de manutenção e o tempo de inatividade.

Vantagens de manutenção e confiabilidade do Precision Gear:

• Menor taxa de desgaste:O acabamento superficial liso e a geometria precisa dos dentes das engrenagens de precisão reduzem o coeficiente de atrito, resultando em menos desgaste abrasivo ao longo do tempo. Isto prolonga a vida útil da engrenagem e mantém sua precisão dimensional, evitando vibrações e ruídos que sinalizam falha iminente.
• Risco reduzido de quebra dentária:Engrenagens de precisão distribuem a carga uniformemente, evitando concentrações de tensão que podem causar rachaduras nos dentes. Isto torna-os mais tolerantes a cargas de choque e sobrecargas transitórias, reduzindo o risco de avarias repentinas.
• Monitoramento de condição mais fácil:O desempenho estável e previsível das engrenagens de precisão facilita o monitoramento de suas condições por meio de análise de vibração, análise de óleo e termografia. Qualquer desvio da linha de base é um alerta precoce de um problema emergente, permitindo uma intervenção atempada.
• Intervalos estendidos de troca de óleo:Como as engrenagens de precisão geram menos atrito e desgastam detritos, o óleo lubrificante permanece limpo por mais tempo. Isto permite intervalos de troca de óleo estendidos, reduzindo custos de manutenção e desperdício ambiental.

Um estudo de caso de uma refinaria de petróleo no Oriente Médio ilustra os benefícios de manutenção das engrenagens de precisão. A refinaria contava com uma frota de bombas de engrenagens que operavam a 3.600 rpm e processavam fluidos corrosivos. As engrenagens originais, AGMA Classe 10, exigiam uma revisão completa a cada 12 meses devido ao desgaste e corrosão. Após a substituição das engrenagens por nossa Precision Gear, retificada para Classe 12 e com acabamento superficial de Ra 0,6, o intervalo de revisão foi estendido para 24 meses. A refinaria também informou que as engrenagens de precisão mantiveram a consistência de desempenho durante todo o intervalo estendido, reduzindo o risco de paradas inesperadas. O gerente de manutenção estimou que a mudança para engrenagens de precisão economizou para a refinaria mais de US$ 120 mil anualmente em mão de obra de manutenção e perda de produção.

Nossa fábrica oferece um serviço abrangente de monitoramento da integridade das engrenagens, onde analisamos dados de vibração e amostras de óleo para prever a vida útil restante da engrenagem. Este serviço ajuda nossos clientes a planejar suas atividades de manutenção de forma proativa, evitando paradas não planejadas. Além disso, oferecemos um serviço de retificação de engrenagens desgastadas, onde restauramos o perfil do dente e o acabamento superficial ao nível de precisão original, fornecendo uma alternativa econômica à substituição de engrenagens. Essa combinação de fabricação de precisão, monitoramento proativo e serviços de restauração torna nossos produtos Precision Gear uma solução abrangente para aumentar a confiabilidade do equipamento e reduzir custos de manutenção.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre os graus de precisão de engrenagens AGMA e ISO?

Resposta: AGMA (American Gear Manufacturers Association) e ISO (International Organization for Standardization) definem graus de precisão de engrenagens, mas usam diferentes escalas numéricas e métodos de medição. As classes AGMA normalmente variam da Classe 3 (menor precisão) à Classe 15 (maior precisão). As notas ISO variam de ISO 1 (mais baixo) a ISO 12 (mais alto). Para fins práticos, AGMA Classe 10 corresponde aproximadamente a ISO 8, AGMA Classe 12 a ISO 6 e AGMA Classe 14 a ISO 4. Ambos os sistemas especificam tolerâncias para perfil do dente, avanço, passo e desvio. Nossa fábrica na Raydafon Technology Group Co., Limited pode fabricar engrenagens de acordo com os padrões AGMA ou ISO e fornecer uma tabela de referência cruzada para sua conveniência.

Pergunta 2: Quanta melhoria de eficiência pode ser esperada com a atualização para um equipamento de maior precisão?

Resposta: A melhoria da eficiência depende da carga, da velocidade e dos graus de precisão específicos envolvidos. Para uma caixa de engrenagens industrial típica operando em velocidades e cargas moderadas, a atualização da AGMA Classe 10 para Classe 12 pode melhorar a eficiência mecânica em 2 a 3 por cento. Isto pode parecer pequeno, mas para uma caixa de velocidades de 1.000 kW, isto traduz-se numa redução de 20-30 kW na perda de potência, o que ao longo de um ano pode representar uma poupança de energia significativa. Em velocidades mais altas, o ganho de eficiência pode ser ainda maior, pois as engrenagens de precisão reduzem as perdas por agitação e o vento. Fornecemos um cálculo detalhado de eficiência para cada cliente com base em seus parâmetros operacionais específicos.

Pergunta 3: As engrenagens de precisão são mais caras e o investimento vale a pena?

Resposta: Sim, as engrenagens de precisão são mais caras do que as engrenagens padrão devido aos processos de fabricação adicionais (retificação, brunimento, superacabamento) e ao controle de qualidade mais rigoroso. O custo adicional pode variar de 30 a 100 por cento, dependendo do nível de precisão. No entanto, o investimento é quase sempre justificado pelo prolongamento da vida útil, redução do tempo de inatividade e poupança de energia. Nossa fábrica fornece uma análise do custo total de propriedade para cada projeto, comparando o custo inicial com os benefícios a longo prazo. Na maioria dos casos, o período de retorno para a atualização para engrenagens de precisão é inferior a 2 anos, após os quais as poupanças são realizadas diretamente.

Pergunta 4: As engrenagens de precisão podem ser reparadas ou recondicionadas quando desgastadas?

Resposta: Sim, muitas engrenagens de precisão podem ser recondicionadas para prolongar sua vida útil. O processo normalmente envolve a retificação dos flancos dos dentes para restaurar o perfil e o acabamento superficial e, em seguida, realizar um tratamento térmico para aliviar qualquer tensão residual. A engrenagem é então medida novamente para verificar se atende ao nível de precisão exigido. Nossa fábrica oferece um serviço abrangente de recondicionamento que pode restaurar engrenagens desgastadas a um desempenho quase original por uma fração do custo de uma engrenagem nova. Também aconselhamos sobre quando o recondicionamento é viável e quando a substituição é a melhor opção.

Pergunta 5: Quais materiais são usados ​​para engrenagens de precisão e como eles afetam o desempenho?

Resposta: As engrenagens de precisão são normalmente feitas de ligas de aço, como 17CrNiMo6, 20MnCr5 ou 18Cr2Ni4W, que são carburizadas e endurecidas para atingir uma dureza superficial de 58-62 HRC, mantendo um núcleo resistente e dúctil. A seleção do material afeta a capacidade de carga da engrenagem, a resistência ao impacto e a vida à fadiga. Para aplicações resistentes à corrosão, oferecemos engrenagens feitas de aço inoxidável ou ligas especiais. Nossa fábrica também oferece engrenagens com superfície nitretada, que proporciona alta dureza com mínima distorção. Trabalhamos com nossos clientes para selecionar o material e o tratamento térmico ideais para sua aplicação específica, com base na carga, velocidade e condições ambientais.

Conclusão: engrenagens de precisão são um investimento em desempenho e confiabilidade

A precisão de uma engrenagem influencia diretamente todos os aspectos do desempenho e da confiabilidade do equipamento – desde níveis de vibração e ruído até capacidade de carga, eficiência e requisitos de manutenção. Engrenagens de maior precisão reduzem erros de transmissão, distribuem cargas uniformemente e mantêm sua precisão dimensional por longos períodos, resultando em operação mais suave, maior vida útil dos componentes e menor custo total de propriedade. Na Raydafon Technology Group Co., Limited, nossa fábrica domina a arte da fabricação de engrenagens de precisão, oferecendo uma ampla gama de produtos, desde classes comerciais padrão até engrenagens de ultraprecisão para as aplicações mais exigentes. Nosso compromisso com a qualidade, inovação e suporte ao cliente garante que nossos equipamentos ofereçam o desempenho e a confiabilidade que nossos clientes esperam.

Você está pronto para atualizar seu equipamento com engrenagens de precisão?Entre em contato com Raydafon Technology Group Co., Limited hojepara uma consulta abrangente sobre equipamentos. Nossa equipe de engenheiros analisará sua aplicação e recomendará o grau de precisão da engrenagem, o material e o tratamento térmico ideais para maximizar o desempenho e a confiabilidade do seu equipamento. Oferecemos assistência gratuita no design de engrenagens, preços competitivos e entrega rápida.Solicite agora sua consulta gratuita sobre equipamentos de precisão da Raydafon Technology Group Co., Limited e experimente a diferença que a verdadeira precisão pode fazer.
