Quais são as principais características de uma engrenagem de alta precisão?

Na engenharia mecânica moderna, as engrenagens de alta precisão são os heróis desconhecidos que possibilitam tudo, desde transmissões automotivas e robôs industriais até atuadores aeroespaciais e turbomáquinas de alta velocidade. Mas o que exatamente distingue um altoengrenagem de precisãode uma engrenagem padrão? As principais características não se referem apenas a tolerâncias dimensionais restritas; eles abrangem um conjunto holístico de parâmetros que determinam o desempenho, durabilidade e eficiência do equipamento. Isso inclui precisão dos dentes da engrenagem (perfil, hélice e passo), qualidade do acabamento superficial, concentricidade, composição do material, tratamento térmico e características de ruído. Na Raydafon Technology Group Co., Limited, nossa fábrica fabrica engrenagens de precisão de alta qualidade há mais de duas décadas e desenvolvemos uma estrutura de qualidade abrangente que garante que nossas engrenagens atendam aos mais exigentes padrões internacionais, incluindo ISO 1328 e AGMA 2000. Este artigo fornece um aprofundamento técnico nas características essenciais que definem uma engrenagem de alta precisão, explicando por que cada atributo é importante e como eles são medidos.

Mas a precisão não consiste apenas em atingir um conjunto de números; trata-se de fornecer desempenho previsível em condições operacionais reais. Uma engrenagem de alta precisão deve manter sua precisão sob cargas, temperaturas e velocidades variadas, ao mesmo tempo que minimiza ruído, vibração e desgaste. Isso requer atenção cuidadosa à seleção de materiais, processos de fabricação (fresamento, modelagem, retificação e lapidação) e inspeção de controle de qualidade usando equipamentos de metrologia avançados, como centros de medição de engrenagens e máquinas de medição por coordenadas. Além disso, as engrenagens de alta precisão caracterizam-se pela sua capacidade de atingir um elevado grau de conjugação, garantindo uma transmissão de potência suave e uniforme com folga mínima. Neste guia abrangente, detalharemos cada característica principal, forneceremos especificações técnicas detalhadas e compartilharemos as melhores práticas para seleção e manutenção com base na vasta experiência de nossa fábrica. Quer você seja um engenheiro de projeto, um especialista em compras ou um gerente de manutenção, este artigo irá equipá-lo com o conhecimento necessário para avaliar e selecionar engrenagens de alta precisão com confiança.

Índice

• 1. Por que a precisão dos dentes da engrenagem é a característica mais crítica?
• 2. Como a qualidade do acabamento superficial afeta o desempenho da engrenagem?
• 3. Qual o papel do material e do tratamento térmico na precisão das engrenagens?
• 4. Quais são as principais especificações técnicas de nossos equipamentos de precisão?
• Perguntas frequentes (FAQ)
• Conclusão e Consulta de Seleção de Equipamento

Por que a precisão dos dentes da engrenagem é a característica mais crítica?

A precisão dos dentes da engrenagem é a base do desempenho da engrenagem de alta precisão. Abrange três componentes inter-relacionados: precisão do perfil (a forma do flanco do dente), precisão da hélice (o alinhamento do dente ao longo do eixo da engrenagem) e precisão do passo (o espaçamento entre dentes adjacentes). Esses parâmetros determinam o quão suavemente a engrenagem engrena com sua engrenagem correspondente, quão uniformemente a carga é distribuída pela superfície do dente e quanta folga e vibração são geradas durante a operação. Em uma engrenagem de alta precisão, essas precisões são normalmente mantidas em tolerâncias restritas, geralmente dentro da norma ISO 1328 grau 5 ou superior, o que se traduz em desvios de perfil de menos de 5 micrômetros para engrenagens de até 200 mm de diâmetro. Nossa fábrica na Raydafon investiu em retificadoras de engrenagens de alta qualidade de empresas como Reishauer e Kapp, o que nos permite obter precisões dentárias consistentes dentro desses limites.

Aspectos principais da precisão dos dentes da engrenagem e seu significado:

• Precisão do perfil (forma envolvente):O perfil do dente deve corresponder exatamente à curva evolvente teórica para garantir uma relação de velocidade constante e minimizar o atrito de deslizamento. Erros de perfil causam distribuição de carga não uniforme, levando a altas tensões localizadas e desgaste prematuro dos dentes. Nossa engrenagem de precisão é inspecionada usando um centro de medição de engrenagens (GMC) que avalia o desvio do perfil (f fα) e o erro total do perfil (Fα) de acordo com a norma DIN 3962.
• Precisão da hélice (avanço e alinhamento):O ângulo da hélice deve ser consistente em toda a largura da face da engrenagem. Erros de hélice fazem com que a carga se concentre em uma extremidade do dente, resultando em carga nas bordas, corrosão por corrosão e falha precoce. Nosso processo de fabricação utiliza retificação CNC com controle de caminho contínuo para atingir desvios de hélice (f fβ) inferiores a 3 micrômetros.
• Precisão do passo (espaçamento entre os dentes):O espaçamento uniforme dos passos garante que a engrenagem gire suavemente, sem variações cíclicas na velocidade angular. Erros de tom podem causar erros de transmissão, causando ruído e vibração. Nosso processo de inspeção mede o desvio de passo único (f pt) e o erro de passo total acumulado (F p) para garantir que eles estejam dentro das especificações da classe 12 da AGMA.
• Excentricidade e concentricidade:O eixo da engrenagem deve ser exatamente concêntrico com seu círculo primitivo. O desvio faz com que a engrenagem oscile enquanto gira, induzindo cargas de choque periódicas e reduzindo a vida útil da engrenagem e dos rolamentos. Nosso Precision Gear é balanceado de acordo com a norma ISO 1940 G2.5, garantindo desvio mínimo.

Para ilustrar a importância da precisão dos dentes, considere uma caixa de engrenagens em um robô industrial onde o posicionamento preciso é fundamental. Uma engrenagem com um desvio de perfil de 10 micrômetros pode causar um erro de posição de vários segundos de arco, que se acumula em vários estágios da engrenagem e afeta a repetibilidade do robô. Ao usar nosso Precision Gear com desvios de perfil inferiores a 4 micrômetros, os fabricantes de robôs podem alcançar uma precisão de posicionamento de +/- 0,01 graus, permitindo tarefas de montagem de alta precisão. Da mesma forma, nas transmissões automotivas, a maior precisão dos dentes reduz o ruído das engrenagens e aumenta a eficiência da transferência de torque, contribuindo para uma melhor economia de combustível e um ambiente de cabine mais silencioso.

Nossa fábrica emprega um rigoroso sistema de controle estatístico de processo (SPC) para monitorar a precisão dos dentes durante toda a produção. Cada engrenagem é inspecionada em um centro de medição de engrenagens Klingelnberg P 65, que fornece um relatório abrangente de todos os parâmetros de precisão relevantes. Mantemos um banco de dados com mais de 10.000 registros de inspeção de engrenagens, o que nos permite otimizar continuamente nossos processos de retificação e manter a consistência. Para clientes que exigem os mais altos níveis de precisão (grau ISO 3 ou 4), oferecemos lapidação e superacabamento como serviço complementar, que pode reduzir a rugosidade da superfície para Ra 0,1 micrômetros e, ao mesmo tempo, melhorar ainda mais a precisão do perfil. Essa atenção à precisão dos dentes da engrenagem é o que diferencia nossa Precision Gear das opções padrão.

Como a qualidade do acabamento superficial afeta o desempenho das engrenagens?

O acabamento superficial costuma ser uma característica negligenciada, mas influencia profundamente o desempenho, a vida útil e a eficiência de uma engrenagem de alta precisão. A textura da superfície dos flancos dos dentes afeta o atrito, o desgaste, a retenção do filme lubrificante e o início de micropitting e trincas por fadiga. Em uma engrenagem de alta precisão, o acabamento superficial é normalmente especificado como um parâmetro de rugosidade superficial (Ra, Rz ou Rq) e é obtido por meio de processos como retificação, brunimento e superacabamento. Nossa fábrica atinge uma rugosidade superficial média (Ra) de 0,2 a 0,4 micrômetros em nossa engrenagem de precisão, que é significativamente mais suave do que os 0,8 a 1,2 micrômetros típicos das engrenagens convencionais. Essa suavidade reduz o atrito em até 30%, melhora a retenção da lubrificação e reduz a temperatura operacional da caixa de engrenagens.

Principais efeitos do acabamento superficial no desempenho da engrenagem:

• Fricção e eficiência:Uma superfície mais lisa reduz o coeficiente de atrito entre os dentes engrenados, diminuindo as perdas de potência devido ao contato deslizante. Isto é particularmente importante em engrenagens de alta velocidade, onde as perdas por atrito podem ser responsáveis ​​por uma parcela significativa da perda total de potência. Nossa engrenagem de precisão com Ra 0,2 micrômetros demonstra uma redução de atrito de 25 a 35 por cento em comparação com engrenagens com Ra 0,8 micrômetros.
• Resistência ao desgaste:Superfícies lisas têm menos asperezas (picos microscópicos) que podem quebrar e agir como partículas abrasivas, causando desgaste de três corpos. Além disso, uma superfície mais lisa retém melhor a película lubrificante, evitando o contato metal-metal e prolongando a vida útil da engrenagem. Em nossos testes de desgaste acelerado, nossa Precision Gear apresentou 50% menos perda de peso do que as engrenagens padrão após 10 milhões de ciclos.
• Capacidade de carga:O acabamento superficial afeta a espessura da película de óleo na lubrificação elastohidrodinâmica (EHL). Uma superfície mais lisa permite a formação de uma película mais espessa, aumentando a capacidade de carga do contato dos dentes da engrenagem. Isto é quantificado pela razão lambda (λ), onde um valor mais alto indica melhor separação das superfícies. Nossa engrenagem de precisão atinge uma relação λ de 2,0 ou superior, em comparação com 1,2 para engrenagens convencionais.
• Ruído e vibração:A rugosidade da superfície gera forças de excitação durante o engrenamento, o que pode contribuir para o ruído das engrenagens e o ruído de chocalho. Ao reduzir a rugosidade da superfície, reduzimos a amplitude destas forças de excitação, resultando numa operação mais silenciosa. Num teste com caixas de velocidades idênticas, a nossa Precision Gear produziu um nível de ruído 8 dB inferior ao de uma engrenagem padrão a 3.000 rpm.

Um exemplo prático da indústria de turbinas eólicas destaca a importância do acabamento superficial. As caixas de engrenagens das turbinas eólicas operam com alto torque e estão sujeitas a cargas flutuantes, tornando-as suscetíveis ao micropitting, que é iniciado em imperfeições superficiais. Um grande fabricante de turbinas eólicas mudou para nosso Precision Gear com superfície superacabada (Ra 0,15 micrômetros) e observou uma redução de 60% no micropitting após dois anos de operação, efetivamente dobrando o intervalo de revisão da caixa de engrenagens de 5 para 10 anos. Isso demonstra que investir em um acabamento superficial superior pode gerar economias operacionais substanciais.

Nossa fábrica emGrupo de tecnologia Raydafon Co., limitadousa uma combinação de retificação e brunimento potente para obter o acabamento superficial desejado. O processo de brunimento mecânico utiliza um rebolo vitrificado com controle preciso da taxa de avanço e oscilação, produzindo um padrão hachurado ideal para retenção de lubrificante. Também oferecemos um processo de micropeening para aplicações que exigem alta resistência ao lascamento, o que cria uma camada de tensão residual compressiva na superfície do dente, mantendo ao mesmo tempo um acabamento liso. Nosso laboratório de metrologia está equipado com um interferômetro de luz branca que mede a rugosidade da superfície com resolução nanométrica, garantindo que cada Precision Gear atenda aos padrões de qualidade de superfície especificados. Este compromisso com a qualidade do acabamento superficial é outro fator chave que distingue nossa Precision Gear das engrenagens comerciais padrão.

Qual o papel do material e do tratamento térmico na precisão das engrenagens?

A seleção do material e o processo de tratamento térmico são fundamentais para alcançar e manter a precisão de uma engrenagem de alta precisão. Mesmo a usinagem mais precisa resultará em uma engrenagem que perderá sua precisão se o material for distorcido durante o tratamento térmico ou se o material não tiver a resistência à fadiga e ao desgaste necessárias. Engrenagens de alta precisão são normalmente fabricadas com ligas de aço como 20CrMnTi, 18CrNiMo7-6 ou AISI 8620, que fornecem um bom equilíbrio entre temperabilidade, tenacidade e usinabilidade. O processo de tratamento térmico – normalmente cementação, têmpera e revenido – é cuidadosamente controlado para atingir um revestimento rígido (58-62 HRC) para resistência ao desgaste, enquanto mantém um núcleo resistente (30-35 HRC) para absorção de choque. Na Raydafon Technology Group Co., Limited, nossa fábrica desenvolveu um processo proprietário de tratamento térmico que minimiza a distorção para menos de 5 micrômetros, garantindo que a precisão da engrenagem seja preservada após o endurecimento.

Principais características de material e tratamento térmico de nossa engrenagem de precisão:

• Profundidade da caixa e perfil de dureza:A profundidade efetiva da caixa (ECD) para nossa engrenagem de precisão é normalmente de 0,8 a 1,2 mm para engrenagens até o módulo 5, com uma dureza superficial de 58 a 62 HRC. O gradiente de dureza é cuidadosamente controlado para garantir uma transição suave da caixa para o núcleo, evitando lascas ou lascas da camada superficial.
• Força e resistência do núcleo:O material do núcleo deve ter resistência suficiente para suportar cargas de choque sem fraturar. A dureza do nosso núcleo é mantida entre 30-35 HRC, proporcionando uma boa combinação de resistência e ductilidade. A resistência à tração do núcleo é normalmente de 900-1100 MPa, permitindo que a engrenagem resista a sobrecargas sem falhas catastróficas.
• Tamanho de grão e microestrutura:Uma estrutura de grão fina e homogênea é essencial para propriedades consistentes do material e resposta previsível ao tratamento térmico. Nosso aço é proveniente de usinas certificadas com rigoroso controle de tamanho de grão (ASTM 8 ou mais fino). A microestrutura final após o tratamento térmico é a martensita revenida com uma pequena porcentagem de austenita retida (menos de 5%), garantindo alta resistência à fadiga e estabilidade.
• Controle de distorção:O tratamento térmico inevitavelmente causa alguma distorção, o que pode afetar a precisão da engrenagem. Nossa fábrica usa uma combinação de têmpera de prensa, endurecimento de fixação e torneamento duro para compensar essa distorção. Também realizamos uma operação de endireitamento nos eixos das engrenagens para garantir uma concentricidade dentro de 0,01 mm.

Um estudo de caso do setor aeroespacial ilustra o impacto do material e do tratamento térmico na precisão das engrenagens. Um fabricante de sistemas de atuação de aeronaves exigia engrenagens que pudessem operar a 150°C com alta confiabilidade. As engrenagens carburadas padrão sofreram perda de precisão devido a alterações dimensionais causadas pelo revenimento em temperaturas elevadas. Desenvolvemos um processo de tratamento térmico a vácuo para nossa engrenagem de precisão que incluía um ciclo de revenimento múltiplo para estabilizar a austenita retida, garantindo que a engrenagem mantivesse sua precisão mesmo após 1.000 horas de operação a 150°C. Esta solução permitiu ao cliente atingir a vida útil necessária sem comprometer o desempenho.

Nossa fábrica emprega um programa abrangente de controle de qualidade para tratamento térmico e de materiais. Cada lote de aço é testado quanto à composição química usando um espectrômetro de emissão óptica, e realizamos testes de têmpera final Jominy para verificar a temperabilidade. Durante o tratamento térmico, utilizamos termopares acoplados à engrenagem para monitorar o perfil de temperatura em tempo real, garantindo que a engrenagem seja aquecida e resfriada na taxa correta. Após o tratamento térmico, realizamos um teste de dureza em cada engrenagem usando um testador Rockwell e retiramos uma engrenagem de cada lote para exame microestrutural. Essa abordagem meticulosa ao material e ao tratamento térmico garante que nossa engrenagem de precisão não apenas atenda à dureza e resistência especificadas, mas também mantenha sua precisão ao longo de sua vida útil. Para clientes com requisitos específicos, também podemos fornecer revestimentos especializados, como DLC (carbono tipo diamante) ou nitretação para aumentar ainda mais a dureza da superfície e reduzir o atrito.

Quais são as principais especificações técnicas de nossos equipamentos de precisão?

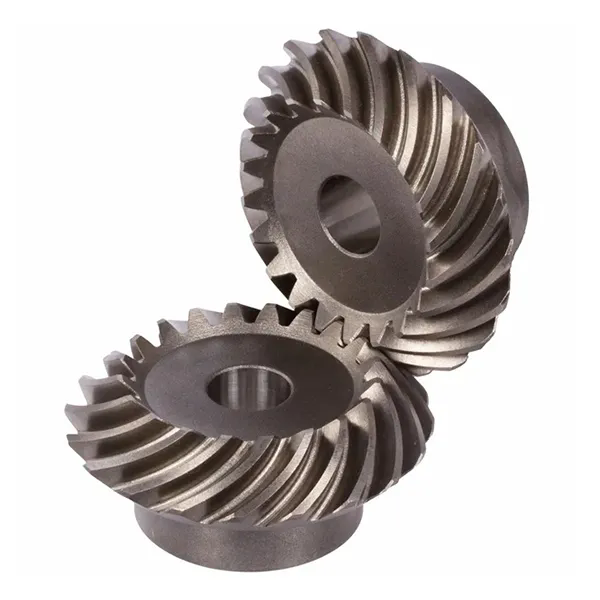

Raydafon Technology Group Co., Limited fabrica uma linha abrangente de engrenagens de alta precisão para diversas aplicações industriais, incluindo automotiva, aeroespacial, robótica e transmissão de energia. Nossa linha de produtos inclui engrenagens de dentes retos, helicoidais, cônicas e planetárias, disponíveis em tamanhos do módulo 0,5 ao módulo 10, com diâmetros de até 800mm. Todos os nossos produtos Precision Gear são fabricados de acordo com os padrões ISO 9001 e IATF 16949 e atendemos aos requisitos da ISO 1328, AGMA 2000 e DIN 3962. A tabela abaixo resume as principais especificações técnicas para nossas configurações mais populares de Precision Gear. Nossa fábrica também pode produzir engrenagens customizadas com modificações específicas, como coroamento de perfil, relevo de ponta e relevo de raiz, para otimizar a malha de engrenagem para sua aplicação.

Além das especificações padrão, nossa fábrica oferece vários aprimoramentos opcionais para melhorar ainda mais o desempenho das engrenagens. Isso inclui uma superfície polida de alto brilho (Ra < 0,1 µm) para aplicações de atrito ultrabaixo, um revestimento de níquel ou níquel sem eletrólito para resistência à corrosão e um revestimento lubrificante de película seca para uso em ambientes de vácuo. Para aplicações de alta velocidade, oferecemos balanceamento dinâmico conforme ISO 1940 grau G1, e para aplicações de alto torque, fornecemos shot peening para aumentar a resistência à fadiga da raiz do dente em até 30%.

Nosso processo de garantia de qualidade para cada engrenagem de precisão inclui uma inspeção de 100% das dimensões críticas usando uma máquina de medição por coordenadas (CMM) de última geração. Também realizamos um teste de som da engrenagem em uma bancada de testes especial para medir as características de ruído e vibração da malha da engrenagem. Para clientes com requisitos específicos, podemos fornecer um relatório de inspeção completo que inclui: perfil do dente e gráficos de hélice, gráficos de desvio de passo, medições de rugosidade superficial, diagramas de perfil de dureza e um gráfico de análise de ruído. Esta documentação abrangente garante que nossos clientes tenham total confiança na qualidade e precisão de nossas engrenagens. Com nossa ampla capacidade de fabricação e rigoroso controle de qualidade, nossa fábrica na Raydafon Technology Group Co., Limited é seu parceiro confiável para engrenagens de alta precisão.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre uma engrenagem de precisão e uma engrenagem padrão?

Resposta: A principal diferença está no nível de precisão e consistência. Uma engrenagem de precisão é fabricada com tolerâncias mais rígidas para perfil do dente, hélice, passo e concentricidade, normalmente atendendo à norma ISO 1328 grau 5 ou melhor, enquanto uma engrenagem padrão pode atingir apenas o grau 7 ou 8. As engrenagens de precisão também têm acabamento superficial superior (Ra < 0,4 µm em comparação com 0,8-1,2 µm para engrenagens padrão) e geralmente são feitas de materiais de alta qualidade com processos de tratamento térmico mais refinados. Essas diferenças resultam em menor ruído, maior eficiência e maior vida útil em aplicações exigentes. Na Raydafon Technology Group Co., Limited, nossos produtos Precision Gear são projetados para atender aos mais rigorosos requisitos de desempenho em setores como aeroespacial e robótico.

Pergunta 2: Como você mede a precisão de uma engrenagem de alta precisão?

Resposta: A precisão de uma engrenagem de alta precisão é medida usando equipamento de metrologia especializado, como um centro de medição de engrenagens (GMC) ou uma máquina de medição por coordenadas (CMM) com software de inspeção de engrenagens. Essas máquinas medem parâmetros importantes, incluindo desvio de perfil, desvio de hélice, erro de inclinação e desvio, fornecendo gráficos detalhados e dados numéricos. Em nossa fábrica, utilizamos um centro de medição de engrenagens Klingelnberg P 65 para engrenagens de até 300 mm de diâmetro e uma CMM Wenzel para engrenagens maiores. Todas as medições são realizadas em um ambiente com temperatura controlada (20°C +/- 0,5°C) para eliminar efeitos de expansão térmica. Fornecemos um relatório de inspeção abrangente para cada engrenagem, documentando os níveis de precisão alcançados.

Pergunta 3: Qual material é melhor para uma engrenagem de alta precisão?

Resposta: O material ideal depende da aplicação específica, mas as escolhas comuns incluem 20CrMnTi, 18CrNiMo7-6 e AISI 8620. Esses aços-liga oferecem boa temperabilidade e tenacidade. Para aplicações que exigem extrema resistência ao desgaste, também podemos usar aços de nitretação como o 42CrMo4. Nossa fábrica na Raydafon Technology Group Co., Limited realiza uma análise minuciosa das condições operacionais (carga, velocidade, temperatura, lubrificante) para recomendar o melhor material para seu equipamento de precisão. Em alguns casos, também oferecemos cementação combinada com uma retificação dura final para atingir a dureza mais alta possível (62 HRC), mantendo ao mesmo tempo a tenacidade do núcleo.

Pergunta 4: Uma engrenagem de alta precisão pode ser reparada se estiver danificada?

Resposta: Em muitos casos, uma engrenagem de alta precisão danificada pode ser reparada através de processos como retificação de engrenagens, reperfilamento de superfície ou reparo localizado de solda seguido de reusinagem. Contudo, a viabilidade do reparo depende da extensão do dano e da vida útil residual da engrenagem. Nossa fábrica oferece um serviço de reparo abrangente para produtos Precision Gear, incluindo retificação, correção do perfil do dente e revestimento de superfície. Também fornecemos uma avaliação de integridade estrutural para determinar se o equipamento pode retornar ao serviço com segurança. Em alguns casos, pode ser mais económico substituir o equipamento por um novo e podemos aconselhar sobre a melhor forma de ação com base na nossa avaliação.

Pergunta 5: Qual prazo de entrega posso esperar para um pedido personalizado de engrenagem de alta precisão?

Resposta: O prazo de entrega para uma engrenagem personalizada de alta precisão depende da complexidade da engrenagem, do material, dos requisitos de tratamento térmico e da quantidade. Para módulos e materiais padrão, nossa fábrica normalmente oferece um prazo de entrega de 6 a 8 semanas para pequenas quantidades (1 a 10 peças). Para quantidades maiores ou especificações mais complexas (por exemplo, grau de ultraprecisão 3-4, revestimentos especiais), o prazo de entrega pode se estender para 10-12 semanas. Oferecemos opções de fabricação rápida para projetos urgentes. Na Raydafon Technology Group Co., Limited, mantemos um cronograma de produção flexível e podemos fornecer uma estimativa precisa do prazo de entrega após o recebimento de suas especificações detalhadas de equipamento. Também oferecemos um serviço de consultoria de design para otimizar seu equipamento quanto à capacidade de fabricação e redução do prazo de entrega.

Conclusão: Equipamento de precisão – a base para uma transmissão de energia confiável

As engrenagens de alta precisão se distinguem por uma combinação de características principais: excepcional precisão dos dentes (perfil, hélice e passo), acabamento superficial superior, materiais cuidadosamente selecionados com tratamento térmico otimizado e rigoroso controle de qualidade. Essas características trabalham juntas para oferecer baixo ruído, alta eficiência, longa vida útil e transmissão de energia confiável nas aplicações mais exigentes. Na Raydafon Technology Group Co., Limited, nossa fábrica domina a arte e a ciência da fabricação de engrenagens de alta precisão, aproveitando equipamentos de última geração, metrologia avançada e um compromisso com a melhoria contínua. Nossa extensa linha de produtos, recursos de personalização e suporte técnico dedicado nos tornam um parceiro confiável para soluções de engrenagens em diversos setores.
