Eixo PTO para misturadores de alimentação verticais Peecon

Eixos de tomada de força de reposição para misturadores de alimentação verticais PEECON 865, 1100, 1300 e 1500. Eixo principal de velocidade constante CAT6; opções de estrias do lado do trator 1.375-6 (540 rpm), 1.375-21 (1.000 rpm) e 1.750-20 (1.000 rpm); entrada do lado do mixer normalmente 1.750-6. Torque da embreagem de corte automático 2.500–3.500 N·m; jugos de parafusos de cisalhamento com capacidade nominal de 2.920 N·m. O comprimento do eixo, o tamanho do garfo, a combinação de estrias e a configuração da blindagem podem ser feitos conforme desenho. MOQ e prazo de entrega são confirmados por pedido porque dependem do modelo e da configuração. Envie o modelo da sua betoneira e a estria da tomada de força do trator – confirmamos a combinação da transmissão e emitimos um orçamento.

Linha de transmissão de reposição no atacado · Linha de misturadores verticais PEECON

Eixo PTO de atacado para misturadores de alimentação verticais PEECON - Especificações, MOQ, personalização e prazo de entrega para substituição do misturador de alimentação

Quando um eixo de tomada de força do misturador de alimentação vertical falha, a enfardadeira ou misturador para e a decisão de substituição se resume a três verificações: qual modelo PEECON, qual estria no lado do trator e qual torque de embreagem a caixa de câmbio do misturador pode pegue. Esta página lista esses três itens em relação aos quatro modelos de mixer desta linha, juntamente com o CV principal números de peça do eixo e da embreagem, para que você possa confirmar as especificações antes de solicitar um orçamento.

Preços e quantidade mínimaPor cotação
Tempo de esperaPor pedido
PersonalizaçãoBaseado em desenho
DocumentosA pedido

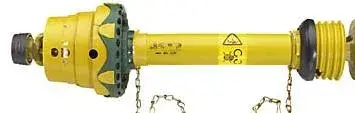

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Eixo PTO do misturador de alimentação vertical PEECON - junta homocinética CAT6 e extremidade da embreagem série 2500.

Especificações principais

  • Eixo principalVelocidade constante CAT6
  • Estria do trator1.375-6 · 1.375-21 · 1.750-20
  • Entrada do misturadorNormalmente 1.750-6
  • Torque do eixo3.800 N·m nominal / 4.200 N·m de pico
  • Torque da embreagem2.500 – 3.500 N·m
  • Garfo do parafuso de cisalhamento2.920 N·m
  • Modelos de misturadores865 · 1100 · 1300 · 1500
  • Potência do trator95 – 200 CV mínimo
  • PersonalizaçãoComprimento, jugo, spline, escudo

Matriz de modelo - Qual misturador PEECON precisa de qual tomada de força

PEECON865
  • Capacidade865 CFT
  • Brocas2
  • Min. poder95 cv
  • Linha de transmissãoCV CAT6
  • SplineDe trator
PEECON1100
  • Capacidade1100 CFT
  • Brocas2
  • Min. poder135 cv
  • Linha de transmissãoCV CAT6
  • SplineDe trator
PEECON1300
  • Capacidade1300 CFT
  • Brocas3
  • Min. poder180 cv
  • Linha de transmissãoCV CAT6
  • SplineDe trator
PEECON1500
  • Capacidade1.500 CFT
  • Brocas3
  • Min. poder200 cv
  • Linha de transmissãoCV CAT6
  • SplineDe trator

A maioria dos tratores nesta faixa de potência usa uma tomada de tomada de força 1.750-20 e a maioria dos misturadores PEECON nesta faixa usa uma entrada 1.750-6 eixo. Ambos os lados são combinados de forma independente - o lado do misturador é fixado pelo misturador, o lado do trator é fixado pelo o trator. Confirme ambos antes de fazer o pedido.

Eixo principal de velocidade constante CAT6 - Números de peças de montagem e meio eixo

Conjunto CV completo e referência de meio eixo para o eixo principal CAT6
Eixo de saída do trator Número completo da peça do conjunto CV Número da peça do eixo CV 1/2 Implementar metade do número da peça (2500)
540 rpm, 1,375" × 6 estrias 392206 392206-METADE 2500-IMPLEMENTO-METADE
1000 rpm, 1,375" × 21 estrias 392221 392221-METADE 2500-IMPLEMENTO-METADE
1000 rpm, 1.750" × 20 estrias 392220 392220-METADE 2500-IMPLEMENTO-METADE

O conjunto CV completo é enviado com a junta pré-lubrificada. Se você precisar substituir apenas uma metade, o semieixo o número da peça é aquele que você solicita. A metade do implemento é compartilhada por todas as três variantes do lado do trator.

Seleção de embreagem e garfo – classificações de torque e números de peças

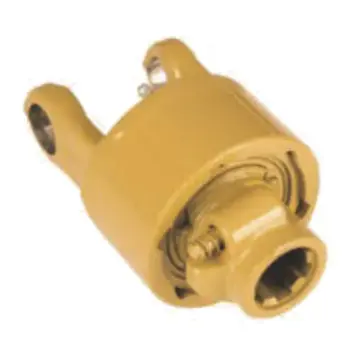

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Embreagem de corte automático série 2500 — corpos K64 e K64/24.
Embreagens de recorte automático série 2500
Número da peça Modelo Diâmetro Splines Torque
134467 K64/24 1.750 20 3.500 N·m
LAF20250MDAL67 K64 1.750 20 2.500 N·m
135416 K64/24 1.375 6 2.700 N·m
135362 K64/24 1.750 6 2.700 N·m
135986 K64/24 1.750 20 2.700 N·m
2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Garfos de parafuso de cisalhamento da série 2500 — corpos KB61, KB61/2 e BTL.
Garfos de parafuso de cisalhamento série 2500
Número da peça Modelo Diâmetro Splines Torque
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2.920 N·m
355272 KB61/2 1.375 6 2.920 N·m
4250104 KB61/2 1.375 6 2.920 N·m
BTL67205610A BTL 1.750 20 2.920 N·m
4250105 KB61/2 1.750 20 2.920 N·m
BTL67345610A KB61 1.750 6 2.920 N·m
338427 KB61/2 1.750 6 2.920 N·m
392340 KB61/2 1.9375 Rd Chave 0,50 —

As duas famílias de embreagens não são intercambiáveis ​​em serviço. As embreagens de corte automático reengatam após o deslizamento, de modo eles são adequados para misturadores que enfrentam sobrecargas ocasionais durante a inicialização. Os garfos do parafuso de cisalhamento sacrificam o parafuso em caso de sobrecarga e precisam ser parafusados novamente antes que o misturador volte a funcionar, portanto, eles são adequados para misturadores onde um parafuso quebrado é mais fácil de substituir do que um pacote de embreagem superaquecido. A referência completa para a gama mais ampla está noEixo de tomada de força para misturadores de alimentaçãopágina.

Detalhe da Especificação – Eixo, Junta e Blindagem

Eixo e Junta

Eixo principal
Velocidade constante CAT6
Material do eixo
Liga de aço endurecido, retificado
Diâmetro do eixo
φ62mm
Ângulo articular
±45°
Consequência
Rolo de quatro esferas
Torque nominal
3.800 N·m
Torque máximo
4.200 N·m
Faixa de velocidade
540 – 1000 rpm

Selo e Proteção

Material de vedação
Borracha nitrílica hidrogenada
Temperatura de vedação. faixa
−45 °C a 130 °C
Capa protetora contra poeira
Três lábios com ranhura espiral para cavacos
Escudo
Cobertura total, conexão rápida
Potência do trator
80 – 220 cv
Compatibilidade do misturador
PEECON, KUHN (20 m³ e acima)
Personalização
Comprimento, jugo, spline, escudo
Documentação
Fornecido mediante solicitação

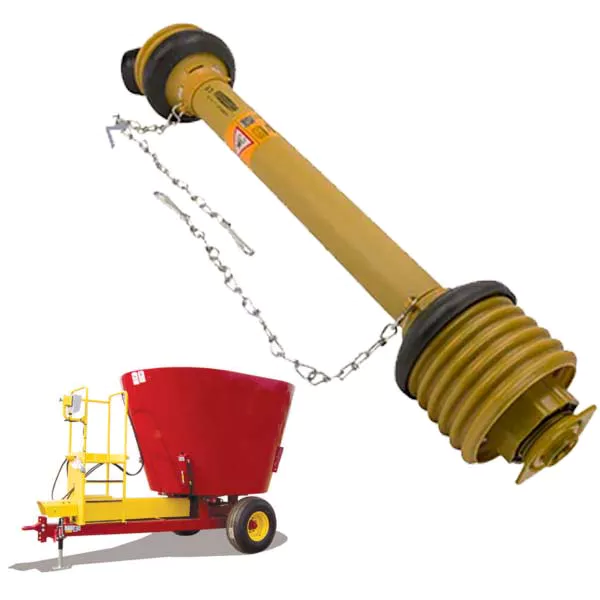

As especificações acima refletem a construção de produção atual. Para comprimento de eixo ou tamanho de garfo não padrão, o o desenho governa. A gama mais ampla para outras marcas de misturadores de ração, incluindoMisturadores de alimentação Supremo, é listado na página da categoria e o correspondentecaixa de engrenagens do misturador de alimentaçãoestá em uma página separada.

Como o pedido é confirmado

Enviar modelo e spline

Forneça o modelo do misturador PEECON (865/1100/1300/1500) e o tamanho da tomada de força do trator.

Confirme a linha de transmissão

Devolvemos o conjunto CV correspondente, família de embreagem e combinação de número de peça.

Desenho e cotação

Para comprimentos ou jugos personalizados, um desenho é emitido antes da produção. A cotação lista MOQ e prazo de entrega para a configuração confirmada.

Produção e expedição

Os eixos padrão se movem de acordo com o cronograma confirmado; eixos personalizados se movem após o desenho ser aprovado.

MOQ e prazo de entrega são cotados por pedido porque dependem do modelo, da combinação de spline e se o o eixo é padrão ou feito conforme desenho. Nada nesta página se compromete com um valor fixo que não seria válido por um configuração diferente. OGama de eixos de tomada de forçapágina lista as outras categorias agrícolas.

Perguntas frequentes

Quais modelos de misturadores PEECON este eixo de tomada de força cobre?

O 865, 1100, 1300 e 1500. A potência mínima do trator para cada um é 95 cv, 135 cv, 180 cv e 200 cv respectivamente, conforme listado na matriz do modelo acima. Todos os quatro operam um eixo principal de velocidade constante CAT6.

Qual estria é utilizada no lado do trator e no lado do misturador?

A maioria dos tratores nesta faixa usa uma estria 1.750-20 e a maioria dos misturadores usa um eixo de entrada 1.750-6. As opções 1.375-6 (540 rpm) e 1.375-21 (1000 rpm) do lado do trator também estão disponíveis. O lado do trator e o lado do misturador são combinados de forma independente – confirme ambos antes de fazer o pedido.

Qual é a classificação de torque do eixo e da embreagem?

O eixo principal CAT6 é classificado para 3.800 N·m contínuos e 4.200 N·m de pico instantâneo. As embreagens de corte automático da série 2500 variam de 2.500 N·m a 3.500 N·m. Os garfos dos parafusos de cisalhamento são avaliados em 2.920 N·m.

Você pode fornecer um comprimento de eixo ou garfo não padrão?

Sim. O comprimento do eixo, o tamanho do garfo, a combinação de estrias e a configuração da blindagem podem ser feitos conforme desenho. Envie as dimensões do eixo existente, ou um esboço com os centros das juntas marcados, e confirmaremos a viabilidade.

Quais são o MOQ e o prazo de entrega?

MOQ e prazo de entrega são confirmados por pedido. Dependem do modelo, da combinação de estrias e se o eixo é padrão ou feito conforme desenho. Envie o modelo do seu misturador e a ranhura da tomada de força do trator e emitiremos um orçamento listando o MOQ e o prazo de entrega para essa configuração.

Solicite um orçamento para seu misturador PEECON

Envie o modelo do seu misturador PEECON (865 / 1100 / 1300 / 1500) e o tamanho da tomada de força do trator (1.375-6, 1.375-21 ou 1.750-20). Confirmamos a combinação da transmissão e o número da peça e emitimos uma cotação com MOQ e prazo de entrega para essa configuração. Comprimentos e jugos personalizados são cotados de acordo com o desenho.
