Fabricante de cilindros hidráulicos para equipamentos pesados

Cilindro Hidráulico Raydafon

Fabricante de cilindros hidráulicos para escavadeiras, colheitadeiras, tratores e máquinas personalizadas

Raydafonconstrói cilindros hidráulicos para máquinas de construção, equipamentos agrícolas, máquinas industriais e outras aplicações hidráulicas. Fornecemos cilindros padrão e totalmente personalizados com base no diâmetro do furo, diâmetro da haste, comprimento do curso, tipo de montagem, pressão de trabalho e condições operacionais.

Cada cilindro é produzido de acordo com desenhos, amostras ou dimensões chave confirmadas. A produção concentra-se na precisão dimensional, desempenho de vedação e operação estável sob cargas hidráulicas repetidas – os três fatores que decidem se um cilindro dura uma temporada ou uma década.

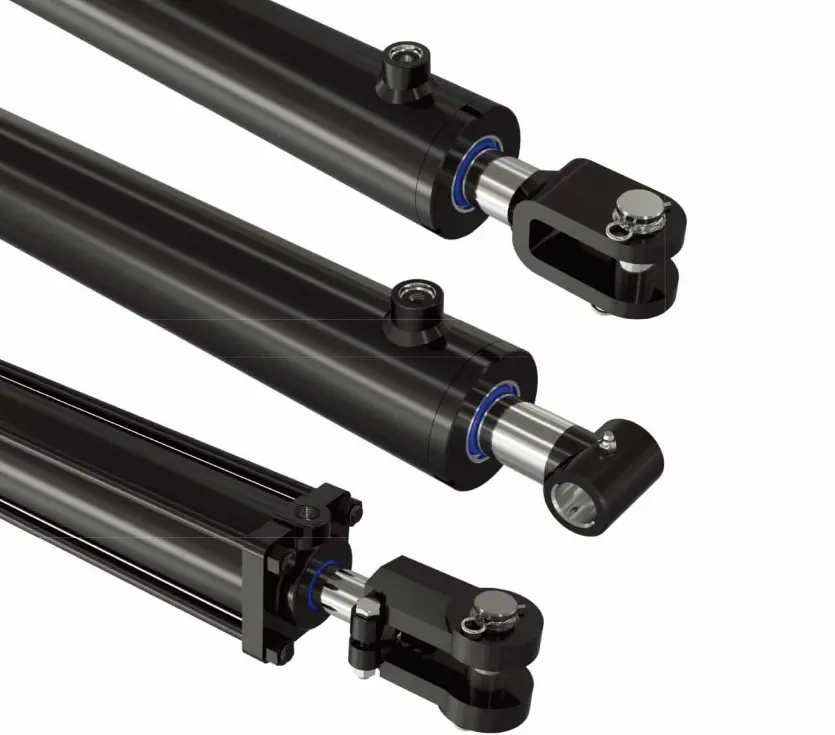

hydraulic cylinders
01

Construção e peças principais do cilindro hidráulico

Um cilindro hidráulico converte a pressão hidráulica em movimento mecânico linear. Seu desempenho depende da precisão com que seus componentes principais são combinados entre si.

  • Cilindro— forma a câmara de pressão para o óleo hidráulico e guia o conjunto do pistão.
  • Pistão— converte a pressão hidráulica em força linear.
  • Haste do pistão— transfere a força do cilindro para o mecanismo da máquina.
  • Tampa final— suporta e posiciona as peças internas enquanto mantém a estrutura do cilindro unida.
  • Selos— evitar vazamento de óleo e manter a contaminação fora do cilindro.
  • Componentes de montagem— flanges, munhões, manilhas, juntas esféricas e outras conexões selecionadas para combinar com a instalação.

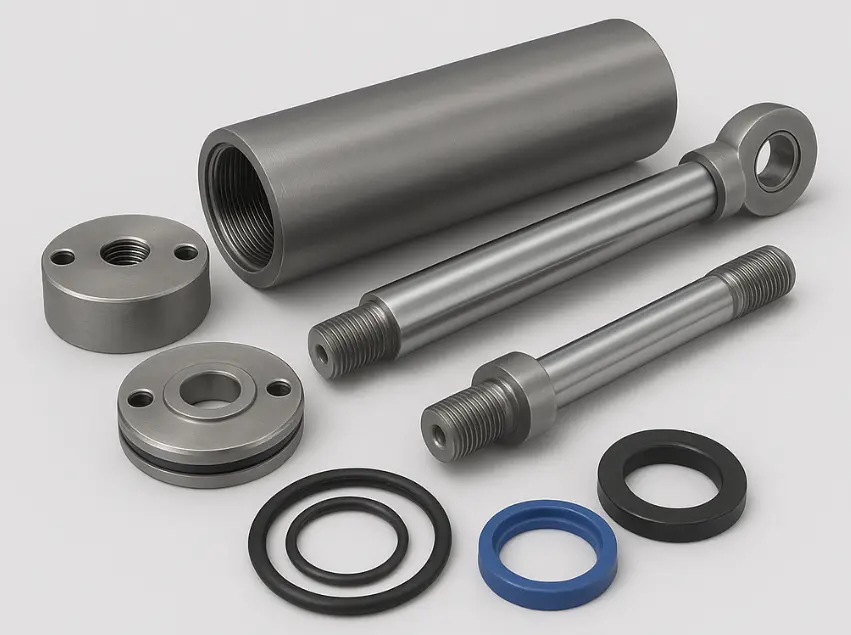

Hydraulic Cylinder Construction and Main Parts
02

Como medir um cilindro hidráulico antes de fazer o pedido

A medição precisa é a diferença entre uma substituição imediata e uma remessa de devolução. Antes de remover um cilindro, desligue o equipamento, libere a pressão hidráulica e limpe o cilindro e as áreas de conexão. Use ferramentas de medição calibradas por toda parte.

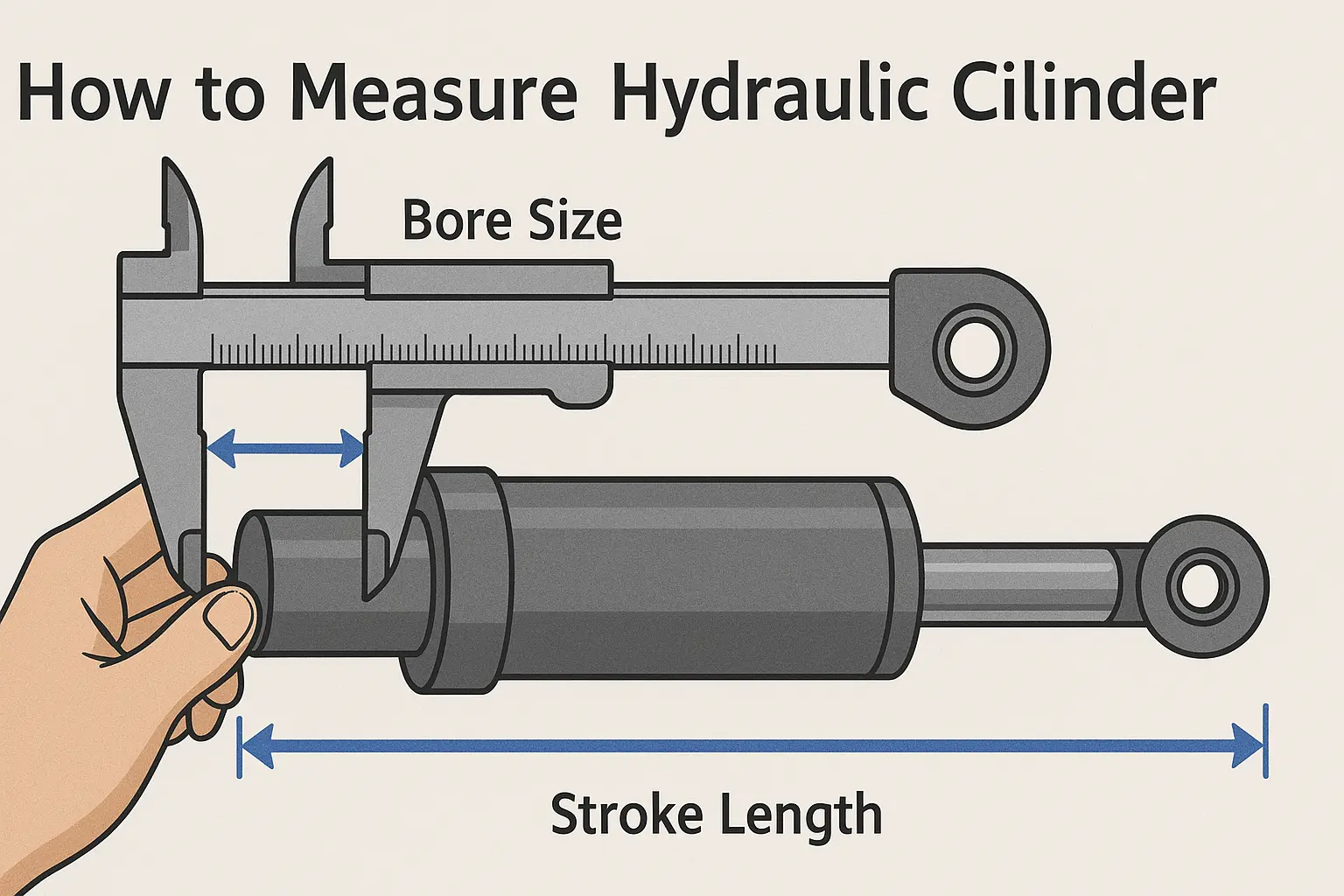

How to Measure Hydraulic Cylinder

Cinco dimensões que precisamos primeiro

  • Diâmetro do furo— diâmetro interno do cano, medido em mais de uma posição para verificar variação de desgaste.
  • Diâmetro da haste— diâmetro da haste do pistão medido numa secção limpa e não desgastada e em diferentes direções.
  • Comprimento do curso— distância entre as posições totalmente retraída e totalmente estendida.
  • Comprimento total— comprimento do cilindro na posição de referência declarada, geralmente retraído.
  • Tipo de montagem— confirme a conexão em ambas as extremidades: flange, munhão, manilha ou montagem esférica.
Seleção 01 Carga e pressão

Pressão de trabalho necessária, força de impulso ou tração e ciclo de trabalho.

Seleção 02 Geometria

Furo, haste, curso, dimensões de montagem e tipo de conexão.

Seleção 03 Condições operacionais

Tipo de óleo hidráulico, temperatura operacional, ambiente de trabalho, frequência de movimento.

03

Aplicações de cilindros hidráulicos

Os cilindros hidráulicos Raydafon são construídos para equipamentos que necessitam de movimento linear controlado e força de elevação confiável, dia após dia, sob condições reais de campo.

Escavadeiras e carregadeiras Escavadeiras e movimentação de terras Tratores e Implementos Colheitadeiras e colheitadeiras de arroz Prensas Hidráulicas Equipamento de manuseio de materiais Máquinas de Produção e Automação Mineração e Equipamentos Pesados Máquinas personalizadas para fins especiais
04

Por que escolher a Raydafon como seu fornecedor de cilindros hidráulicos

Construído em torno de desenhos, amostras e condições operacionais

Em vez de forçar uma peça do catálogo em sua máquina, partimos das condições reais de trabalho do cilindro e voltamos para uma especificação adequada.

  • Opções padrão e personalizadas— cilindros produzidos de acordo com especificações padrão ou de acordo com desenhos e amostras do cliente.
  • Seleção baseada em aplicativo— especificações de furo, haste, curso, montagem e vedação adequadas às condições reais de trabalho.
  • Foco no desempenho da vedação— configurações de vedação escolhidas para controlar o vazamento de óleo durante ciclos repetidos, não apenas na primeira montagem.
  • Flexibilidade de carga— projetos selecionados de acordo com pressão, carga, curso e frequência de operação.
  • Fornecimento completo do trem de força— Raydafon também forneceCaixa de engrenagens agrícola, Caixa de engrenagens planetáriaseEixo de tomada de força, portanto, vários componentes hidráulicos e de transmissão podem vir de um único fornecedor.

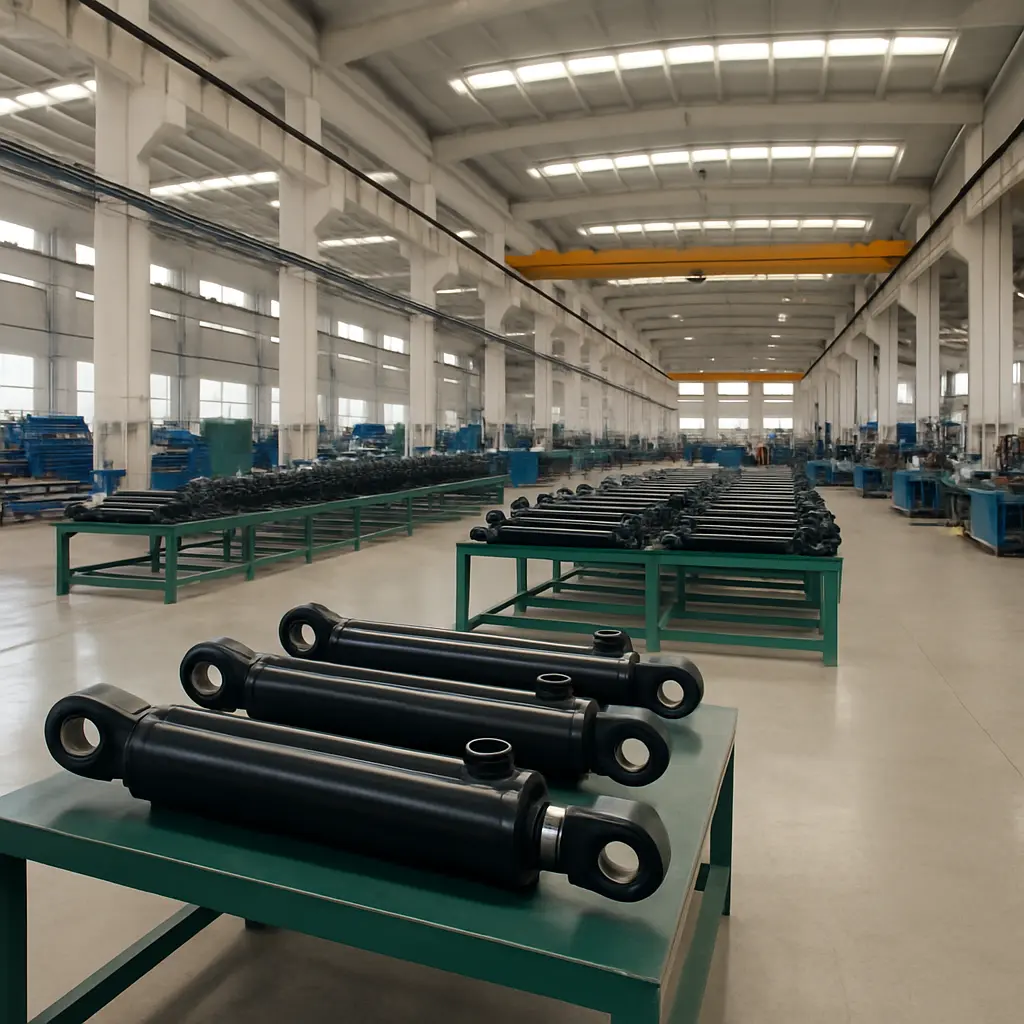

Raydafon factory

Solicite uma especificação de cilindro hidráulico

Substituir um cilindro existente ou desenvolver uma nova máquina? Envie o desenho, amostra, número da peça ou dimensões principais. A Raydafon analisará os requisitos e confirmará a configuração apropriada do cilindro, as dimensões de montagem e as especificações antes do início da produção.

View as

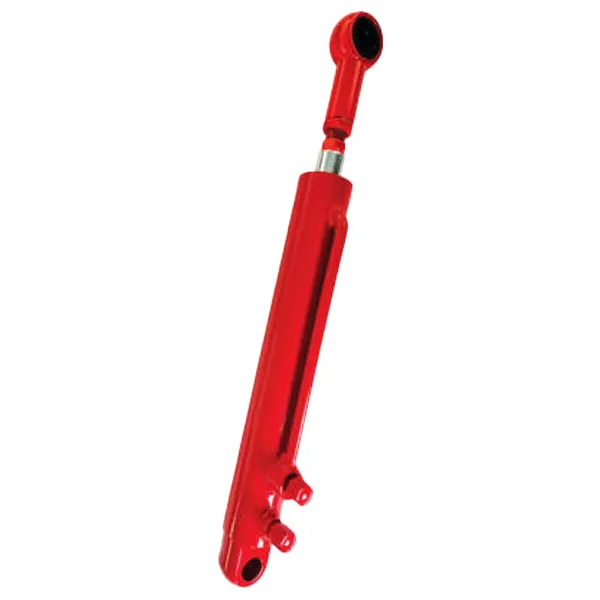

EP-YD40-245-D5 Cilindro hidráulico

EP-YD40-245-D5 Cilindro hidráulico

Raydafon, fabricante e fornecedor chinês, fabrica o cilindro hidráulico EP-YD40-245-D5 Harvester internamente. É essencial para elevar e diminuir o sistema transportador de colheitadeiras de milho e soja, bem como para entregar o silo repetidamente. Com um poço de 40 mm e acaso de 245 mm, ele pode suportar 16mpa de pressão. A haste do pistão cromada resiste ao desgaste, enquanto o barril de aço sem costura é durável. As vedações são resistentes a óleo e à prova de vazamentos. Mantemos inspeções estritas da produção para a remessa, e o preço é razoável. Desfrute da operação suave do colheitadela!

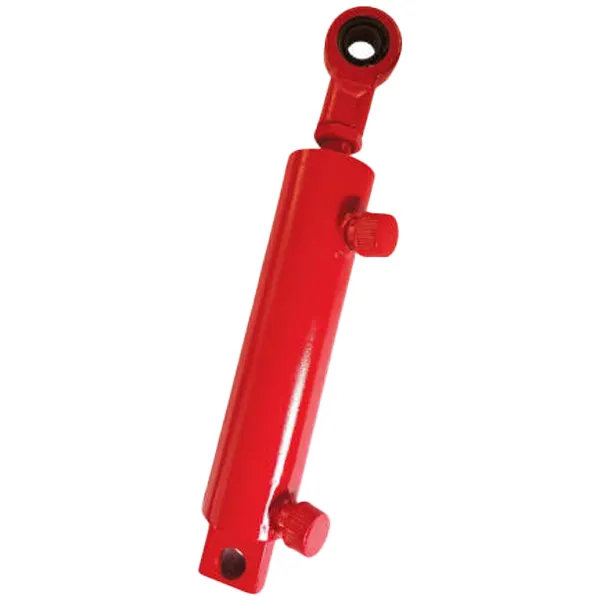

Cilindro Hidráulico de Direção de Colheitadeira EP-YS50E-001

Cilindro Hidráulico de Direção de Colheitadeira EP-YS50E-001

Raydafon, um fabricante e fornecedor chinês, produz o Cilindro Hidráulico de Direção de Cilindro Hidráulico de Colheitadeira EP-YS50E-001, especificamente para direção. É essencial para virar e manobrar colheitadeiras de trigo e arroz no campo. Com diâmetro de 50 mm e curso de 153 mm, pode suportar 20 MPa de pressão. A haste do pistão cromada resiste ao desgaste, enquanto o cilindro é feito de aço sem costura durável. As vedações são resistentes a óleo e vazamentos. Monitoramos cuidadosamente a produção e temos preços adequados. Use isto para uma direção suave da colheitadeira!

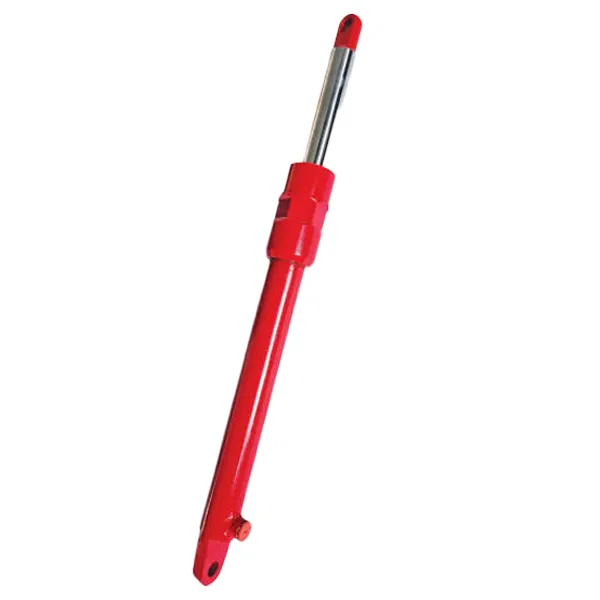

EP-YD40-270 Cilindro de plataforma de corte de cilindros hidráulicos de colheita

EP-YD40-270 Cilindro de plataforma de corte de cilindros hidráulicos de colheita

A Raydafon, fabricante e fornecedora chinesa, fabrica o cilindro EP-YD40-270 Harvester Hydraulic Cylinder Platform Cylinder em casa. Este cilindro é usado para o cabeçalho. Possui um sopro de 40 mm, 270 mm e pode suportar 18MPa de pressão. A haste do pistão é explicada em cromo para resistência ao desgaste, e o cano do cilindro é feito de aço sem costura durável. Os selos são resistentes a óleo e resistentes a vazamentos. Monitoramos cuidadosamente nosso processo de produção e remessa e oferecemos um preço razoável. É um companheiro confiável para o cabeçalho do seu colheitadeira!

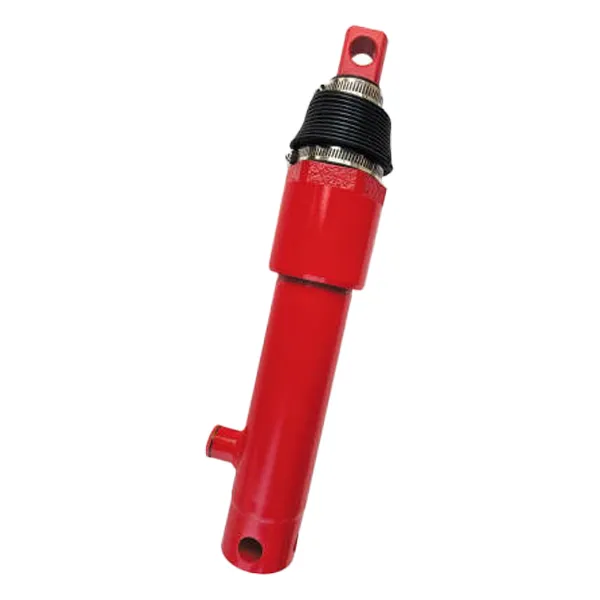

EP-HH-YG45*220 Cilindro hidráulico de colheita

EP-HH-YG45*220 Cilindro hidráulico de colheita

Raydafon, fabricante e fornecedor chinês, produz o cilindro hidráulico EP-HH-YG45*220 Harvester em nossa própria fábrica. Esse cilindro é comumente usado nos sistemas de elevação e redução dos colheitadeiras. Possui um furo de 45 mm, um golpe de 220 mm e pode suportar pressões até 16mpa. A haste do pistão cromo banhada por cromo resiste ao desgaste e o cano do cilindro é feito de aço sem costura durável. As vedações são resistentes a óleo e praticamente à prova de vazamentos. Monitoramos cuidadosamente a qualidade da produção à entrega e o preço é razoável. Adicionar este componente hidráulico à sua colheitadeira fará com que ele funcione bem!

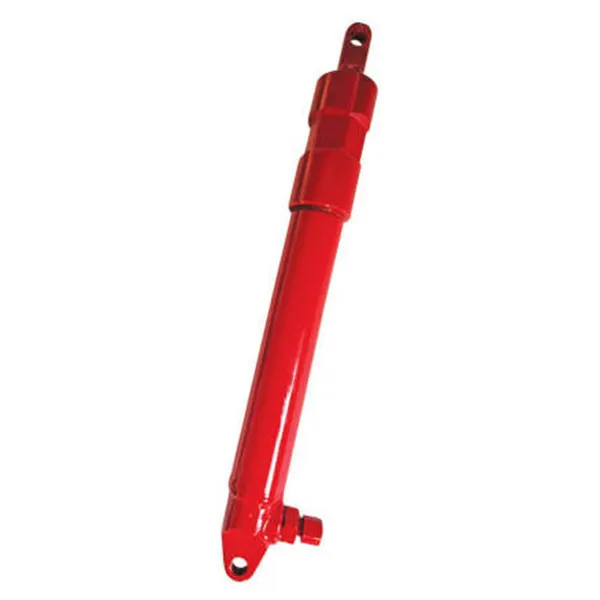

EP-YD25-001A Cilindro hidráulico de cilindro hidráulico

EP-YD25-001A Cilindro hidráulico de cilindro hidráulico

A Raydafon, fabricante e fornecedora chinesa, fabrica o cilindro de roda do cilindro hidráulico de colheitadeira EP-YD25-001A Interno, especificamente para uso em bobinas. Possui um poço de 25 mm de 235 mm e pode suportar 12MPa de pressão. A haste do pistão cromada resiste ao desgaste, enquanto o cano do cilindro é feito de aço sem costura durável. Os selos são resistentes a óleo e resistentes a vazamentos. Monitoramos cuidadosamente a produção e garantimos um preço razoável. É um cilindro hidráulico confiável e confiável para os rolos de colheitadeira!

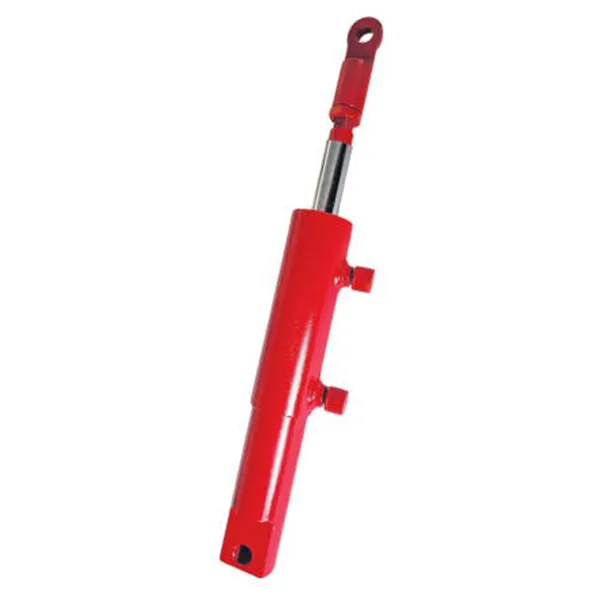

Cilindro de cilindro hidráulico de colheita EP-EYS40F

Cilindro de cilindro hidráulico de colheita EP-EYS40F

A Raydafon, fabricante e fornecedora chinesa, fabrica o cilindro de velocidade de cilindro hidráulico de colheitadeira EP-EYS40F com uma transmissão continuamente variável (CVT) especificamente para sistemas de transmissão de colheita. Com um poço de 40 mm e um golpe de 65 mm, ele pode suportar a pressão operacional de 18MPa. A haste do pistão é explicada em cromo para proteção de desgaste, o cano do cilindro é feito de aço sem costura de alta resistência e as vedações são resistentes a óleo e resistentes à idade, garantindo operação à prova de vazamentos. Com rigoroso controle de qualidade da produção à inspeção, oferecemos um preço razoável. Adicionar um componente CVT confiável à sua colheitadeira garantirá uma operação suave!
Como um fabricante e fornecedor e fornecedor confiável na China, nossos produtos foram aprovados pela certificação CE. Se você deseja comprar produtos de qualidade, entre em contato conosco.
