Como a pressão operacional afeta o projeto do cilindro hidráulico?

Grupo de tecnologia Raydafon Co., limitadopassou duas décadas refinando a relação entre pressão e desempenho do cilindro. A pressão operacional não é apenas um número em uma folha de especificações – é a força primária que determina a seleção do material, a espessura da parede, a arquitetura da vedação e até mesmo o tratamento da superfície da haste. Quando um cilindro hidráulico enfrenta uma pressão mais elevada, cada componente deve ser reimaginado para conter essa força de forma segura e eficiente. Nossos engenheiros costumam dizer que a pressão define a personalidade de um cilindro hidráulico: os sistemas de baixa pressão priorizam o custo, enquanto os projetos de alta pressão exigem conhecimento metalúrgico e tolerâncias em nível de mícron.

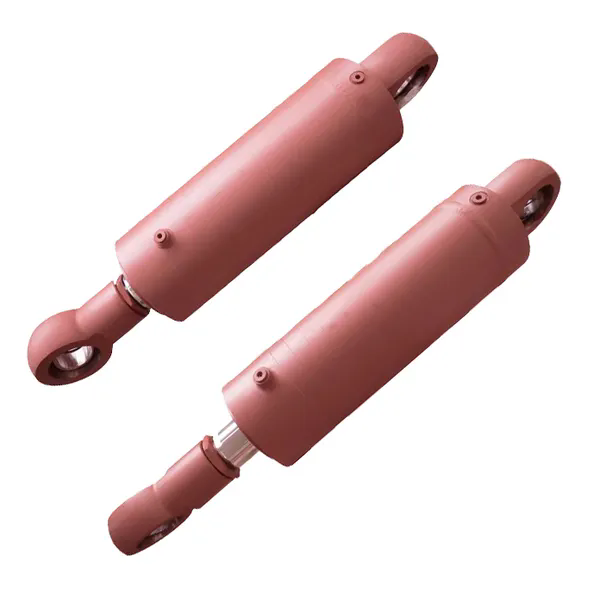

Em termos práticos, a pergunta "Como a pressão operacional afeta o projeto do cilindro hidráulico?" é respondido examinando a distribuição de tensão, a vida em fadiga e a dinâmica dos fluidos. Por exemplo, um cilindro classificado para 250 bar requer um cilindro com limite de escoamento significativamente maior em comparação com uma versão de 100 bar. Nossa fábrica emRaydafon usa análise de elementos finitos para mapear pontos críticos de tensão. Neste artigo, examinaremos os parâmetros exatos, tabelas de materiais e lógica de engenharia que vinculam a pressão operacional a um robustocilindro hidráulicoprojeto. Também compartilharemos listas reais de como nossa equipe personaliza cilindros para aplicações de mineração, offshore e móveis.

Por que a pressão operacional determina a seleção do material para um cilindro hidráulico?

O material de um cilindro hidráulico é a primeira linha de defesa contra as imensas forças geradas pelo fluido pressurizado. Quando a pressão operacional aumenta, a tensão no corpo do cilindro (tensão circular) e nas tampas das extremidades aumenta linearmente. Para um cilindro com diâmetro interno de 100 mm, aumentar a pressão de 160 bar para 320 bar dobra a força que tenta estourar o cano. Portanto, nossa fábrica fornece apenas aços de alta qualidade como E355 ou 27SiMn para séries de média pressão, enquanto para pressões extremas (acima de 400 bar) passamos para ligas de cromo-molibdênio como 4140 ou 4340, tratadas termicamente para atingir limites de escoamento superiores a 750 MPa.

Principais propriedades do material influenciadas pela pressão

• Resistência à tracção:O limite de escoamento mínimo deve exceder a tensão induzida pela pressão máxima de operação, considerando um fator de segurança (normalmente 2,5:1 a 4:1).
• Soldabilidade:Os aços de alta resistência geralmente precisam de pré-aquecimento e tratamento pós-soldagem para evitar rachaduras – fundamental para a manutenção da pressão.
• Dureza:Para pressões acima de 300 bar, a superfície interna pode exigir endurecimento por indução para resistir à microssoldagem de contaminantes.
• Resistência à fadiga:Os ciclos de pressão causam danos progressivos; materiais com estrutura de grão fino (como aqueles usados ​​pela Raydafon Technology Group Co., Limited) resistem ao início de trincas.

Nossa equipe de design utiliza a tabela abaixo como referência rápida durante a fase inicial de cotação. Ele mostra como a pressão operacional altera a classe do material para um cilindro hidráulico típico com diâmetro de 80 mm.

Além do cano, o material da haste do pistão também evolui. Para um cilindro hidráulico de alta pressão, nossa fábrica usa 1045 endurecido por indução ou aço inoxidável 17-4PH para resistir a arranhões sob tensão elevada da haste. Em 2024, Raydafon Technology Group Co., Limited introduziu um aço microligado proprietário para cilindros operando continuamente a 350 bar em aplicações móveis. Essa mudança aumentou a vida útil em fadiga em 40%, mantendo a usinabilidade. Resumindo, a pergunta “por que material?” é diretamente respondida pela pressão: mais pressão requer ligas mais fortes, mais tenazes e mais resistentes à fadiga. Sem o material certo, um cilindro cederia ou romperia catastroficamente.

Como calcular a espessura da parede com base na pressão operacional?

O cálculo da espessura da parede é uma etapa fundamental no projeto do cilindro hidráulico, acionado diretamente pela pressão operacional. A fórmula clássica utilizada em nosso departamento de engenharia é baseada na equação de Lame para cilindros de paredes espessas. Porém, para um design prático, usamos uma versão simplificada:t = (P × D) / (2 × σ_permitir)onde P é a pressão, D é o diâmetro do furo e σ_allow é a tensão admissível do material (resistência ao escoamento/fator de segurança). Mas este é apenas o ponto de partida.

Na Raydafon Technology Group Co., Limited, sempre aplicamos fatores dinâmicos adicionais porque a pressão raramente é estática. As pressões de impacto (picos de pressão) podem ser 1,5 vezes a pressão nominal de operação. Portanto, nossos projetos de cilindros hidráulicos incorporam:

• Cálculos mínimos de parede baseados na pressão de pico, não nominal.Por exemplo, um sistema operando a 250 bar com picos de até 400 bar nos obriga a projetar para 400 bar e depois reduzir para vida cíclica.
• Incrementos de diâmetro externo:Os tamanhos padrão geralmente têm etapas de diâmetro externo discretas. Nossa fábrica seleciona o próximo tubo padrão maior se a parede calculada exceder 90% do tamanho padrão, garantindo margem de segurança.
• Espessura da tampa final:A pressão também atua nas tampas; usamos FEA para determinar padrões de aparafusamento e espessura da tampa, geralmente 20-30% mais espessa que o cano para alta pressão
•


Abordagem passo a passo dentro de nossa fábrica

Como você pode ver, a pressão operacional desencadeia uma cadeia de cálculos que inclui carga dinâmica, tolerância de fabricação e até mesmo distorção do tratamento térmico. Nossa fábrica entregou recentemente uma série decilindros hidráulicospara uma prensa de 500 bar; a espessura da parede excedeu 35 mm para um furo de 160 mm, usando 4340 forjado. Nesse caso, cada milímetro foi justificado pela análise de Lame e verificado por testes ultrassônicos. O resultado final: uma pressão mais alta força paredes mais espessas, mas o design inteligente também considera a otimização de peso e custos. Raydafon Technology Group Co., Limited equilibra constantemente esses fatores para produzir cilindros compactos, porém duráveis.

Quais tecnologias de vedação são necessárias para alta pressão operacional?

As vedações são os componentes mais delicados, porém críticos, quando a pressão aumenta. Um cilindro hidráulico depende de vedações para conter fluido sem vazamento, mesmo sob pressão e temperatura extremas. Em baixas pressões (abaixo de 100 bar), anéis de vedação simples de nitrila com backups podem ser suficientes. Mas à medida que a pressão operacional aumenta, a extrusão se torna a principal ameaça. O material de vedação deve ser suficientemente duro para resistir à extrusão da folga, mas suficientemente flexível para manter o contacto. Nossos engenheiros da Raydafon Technology Group Co., Limited utilizam compostos à base de poliuretano (PU) e PTFE para pressões acima de 250 bar.

Critérios de seleção de vedação acionada por pressão

• Controle de folga de extrusão:Uma pressão mais alta abre lacunas microscópicas entre as peças metálicas. Para um cilindro hidráulico de 400 bar, especificamos anéis antiextrusão (anéis de apoio) feitos de PEEK ou bronze.
• Fricção e desgaste:A alta pressão aumenta a energização da vedação; revestimentos especiais de baixo atrito, como bronze PTFE, são aplicados nas vedações do pistão para evitar aderência e deslizamento.
• Aumento da temperatura:A pressão causa calor; nossa fábrica seleciona vedações classificadas para operação contínua a 120°C, usando HNBR ou FKM se a temperatura do óleo estiver alta.
• Copo em U vs. vedação do pistão:Para pressões acima de 300 bar, geralmente usamos uma combinação de um copo em U energizado por pressão e um anel de desgaste para guiar o pistão.

Na tabela abaixo, resumimos os arranjos de vedação típicos usados ​​por nossa equipe de projeto, diretamente correlacionados com as faixas de pressão operacional:

Além disso, o acabamento superficial torna-se crucial sob alta pressão. Nossa fábrica exige um acabamento de haste de 0,2 µm Ra para que as vedações sobrevivam a 400 bar. Também aplicamos cromagem ou nitretação para reduzir o atrito. Para um projeto recente na Raydafon Technology Group Co., Limited, desenvolvemos um arranjo de vedação tandem para um cilindro hidráulico de 500 bar usado em tensionadores offshore; incluía quatro anéis de apoio e uma ranhura de alívio de pressão. Sem esta abordagem dedicada, o selo seria extrudado em segundos. Assim, a pressão operacional determina diretamente não apenas o material, mas toda a arquitetura do sistema de vedação, garantindo um desempenho livre de vazamentos ao longo de milhões de ciclos.

Resumo: Pressão como variável mestre no projeto de cilindros hidráulicos

A pressão operacional é o fator mais influente no projeto do cilindro hidráulico. Desde a escolha de ligas de aço de alta resistência até o cálculo preciso da espessura da parede usando a teoria de Lame, e desde a seleção de vedações de PTFE multicomponentes até a análise de fadiga das tampas das extremidades – cada decisão flui da pergunta “quantas barras?”. Na Raydafon Technology Group Co., Limited, projetamos cilindros para pressões que variam de 50 bar a 700 bar, e cada projeto reafirma que ignorar os efeitos da pressão leva à falha. Ao respeitar a pressão através de materiais robustos, dimensionamento inteligente de paredes e vedação avançada, fornecemos cilindros hidráulicos que são seguros e eficientes. Nossa fábrica integra dados de pressão em cada modelo CAD e em cada verificação de qualidade, garantindo que o produto final resista às condições do mundo real. Na Raydafon Technology Group Co., Limited, cada cilindro hidráulico que projetamos conta a história da pressão dominada. Se você precisa de um cilindro resistente para mineração ou de uma unidade compacta para automação industrial, nossa equipe está pronta para apoiá-lo com 20 anos de conhecimento.Entre em contato com nossa fábrica hoje.
