Factory Direct PTO Shaft for Tractors and Agricultural Implements

Eixo PTO Raydafon – O que fazemos e como o construímos

Nossa fábrica e experiência

  • Nós nos concentramos em P&D e fabricação de eixos de tomada de força e temos profunda experiência em sistemas de transmissão agrícolas.
  • Nossa própria fábrica fica no cluster da indústria de equipamentos agrícolas da China.
  • Controlamos todo o processo: aquisição de materiais, forjamento, usinagem, montagem e testes.
  • Fornecemos uma linha completa de eixos de tomada de força para cortadores, escarificadores rotativos, distribuidores de fertilizantes, trituradores e muito mais.
  • Nossos produtos vão para a Europa, América, Oriente Médio, América do Sul e outros mercados agrícolas desenvolvidos.

Foco do Design: Segurança, Versatilidade, Durabilidade

  • Cada eixo de transmissão utiliza tubo de aço carbono de alta resistência e garfos de aço forjado.
  • Alta resistência e alto torque – estável sob cargas pesadas e operação de alta frequência.
  • Oferecemos várias interfaces de padrão internacional: tipo CE italiano, tipo WAL alemão, padrão ASAE americano, etc.
  • Isto torna nossos eixos compatíveis com diferentes marcas de máquinas agrícolas.

Recursos de segurança que incorporamos

  • A tampa de segurança e a embreagem limitadora de torque são padrão – evitam danos por sobrecarga e ferimentos pessoais por emperramento.
  • Alguns modelos de última geração suportam rápida inserção e retirada – fácil substituição e reparo externo.
  • A posição do furo de lubrificação é bem projetada com uma estrutura de vedação – estende os ciclos de lubrificação e reduz a manutenção diária.
  • Cada conjunto passa por testes de balanceamento dinâmico e impacto de resistência antes de sair da fábrica – sem vibração anormal em altas velocidades.

Personalização e Fornecimento

  • Atendemos OEMs de máquinas agrícolas e canais de varejo – conhecemos as diferenças entre os setores.
  • Apoiamos a personalização de amostras e a produção fora do padrão em lote.
  • Ciclos de entrega flexíveis; nossa equipe técnica auxilia na seleção e correspondência de interface.
  • Os modelos padrão estão sempre em estoque e podem ser enviados no mesmo dia.

Onde nossos eixos de tomada de força são usados

  • Máquinas agrícolas de médio e grande porte
  • Equipamento de jardim
  • Máquinas para alimentação de gado

Se você tiver uma aplicação específica,Contate-nospara desenhos, manuais de especificações ou suporte para testes de amostra. Adaptaremos uma solução de transmissão para você.

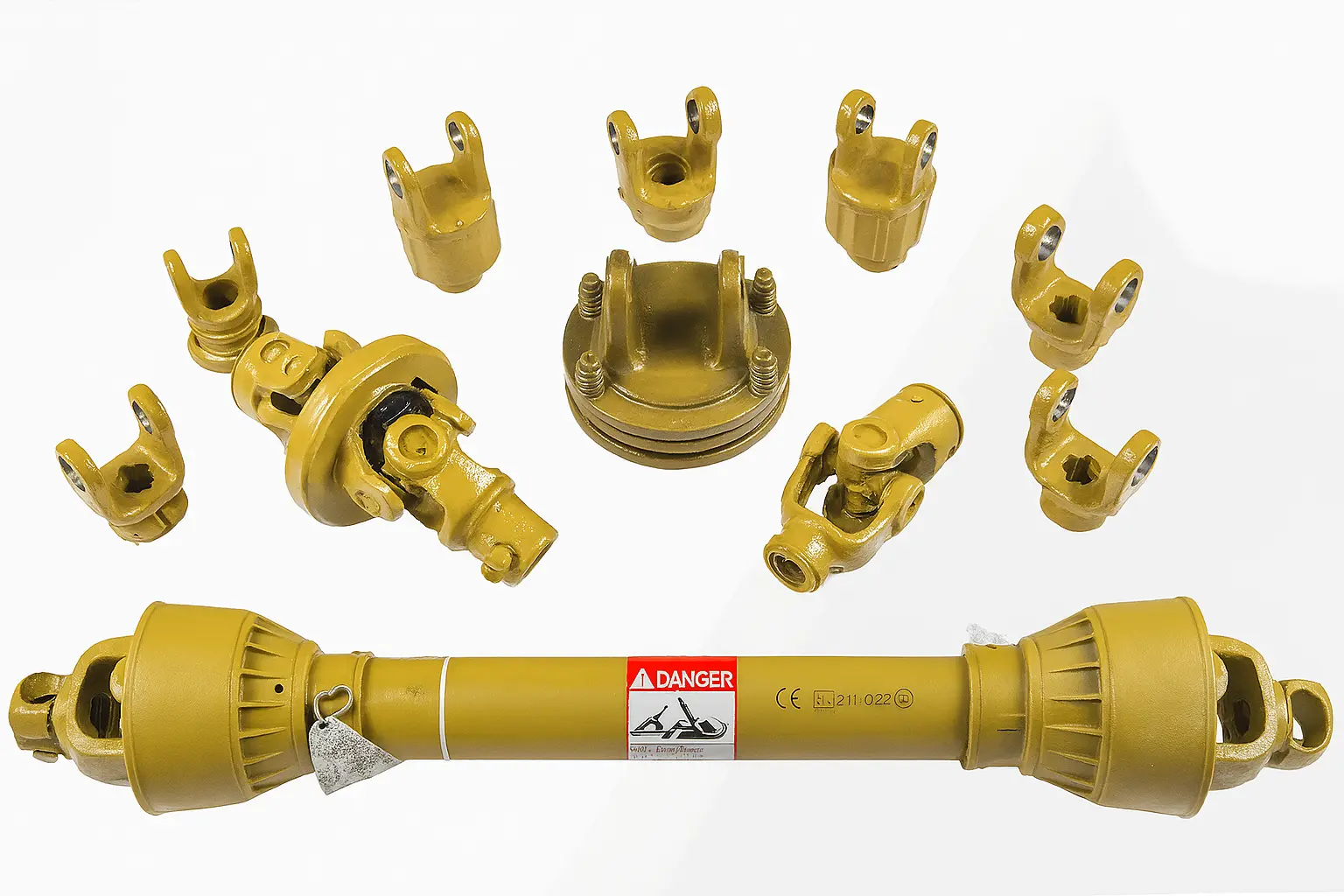

Raydafon PTO Shaft

Como remover o eixo PTO da caixa de engrenagens

A remoção de um eixo de transmissão da tomada de força não é complicada, mas fazê-lo de maneira errada pode danificar os componentes da interface ou criar riscos à segurança. Aqui está como recomendamos fazer isso.

Antes de começar

  • Desligue a fonte de alimentação primeiro.
  • Certifique-se de que o equipamento esteja completamente desligado antes de começar.

Verifique o tipo de conexão

  • A maioria dos eixos de tomada de força Raydafon usa uma estrutura de trava de segurança.
  • Procure um anel de retenção ou trava próximo à extremidade da caixa de engrenagens.
  • Alguns modelos usam parafusos – você precisará de uma chave sextavada ou Torx.

Etapas de remoção

  • Pegue a tampa protetora próxima à caixa de engrenagens e puxe-a com cuidado para expor a conexão.
  • Para tipo anel de retenção de botão: pressione o anel com uma mão e puxe suavemente o eixo para fora com a outra.
  • Para o tipo de parafuso: desaperte o parafuso de fixação e puxe suavemente.

O que observar

  • Não puxe violentamente nem sacuda muito – isso pode danificar a estria da engrenagem ou o retentor de óleo do rolamento.
  • Se a interface estiver enferrujada e presa, borrife removedor de ferrugem lubrificante, espere alguns minutos e tente lentamente.
  • Se ainda for difícil, use um martelo de borracha para bater suavemente na borda da casca duas vezes para ajudá-la a se soltar.

Após a remoção

  • Verifique a interface estriada quanto a rebarbas, desgaste ou deformação.
  • Se você encontrar um problema, não instale muito – substitua primeiro o acessório.
  • Os eixos PTO e caixas de engrenagens Raydafon têm interfaces padrão - alinhe a direção e eles voltam sem força bruta.

Se você atingir uma estrutura incerta ou um congestionamento,entre em contato com o suporte técnico Raydafon. Podemos fornecer desenhos estruturais ou orientações em vídeo com base no seu modelo, para que você não atrase os cronogramas de cultivo.

PTO shaft removal

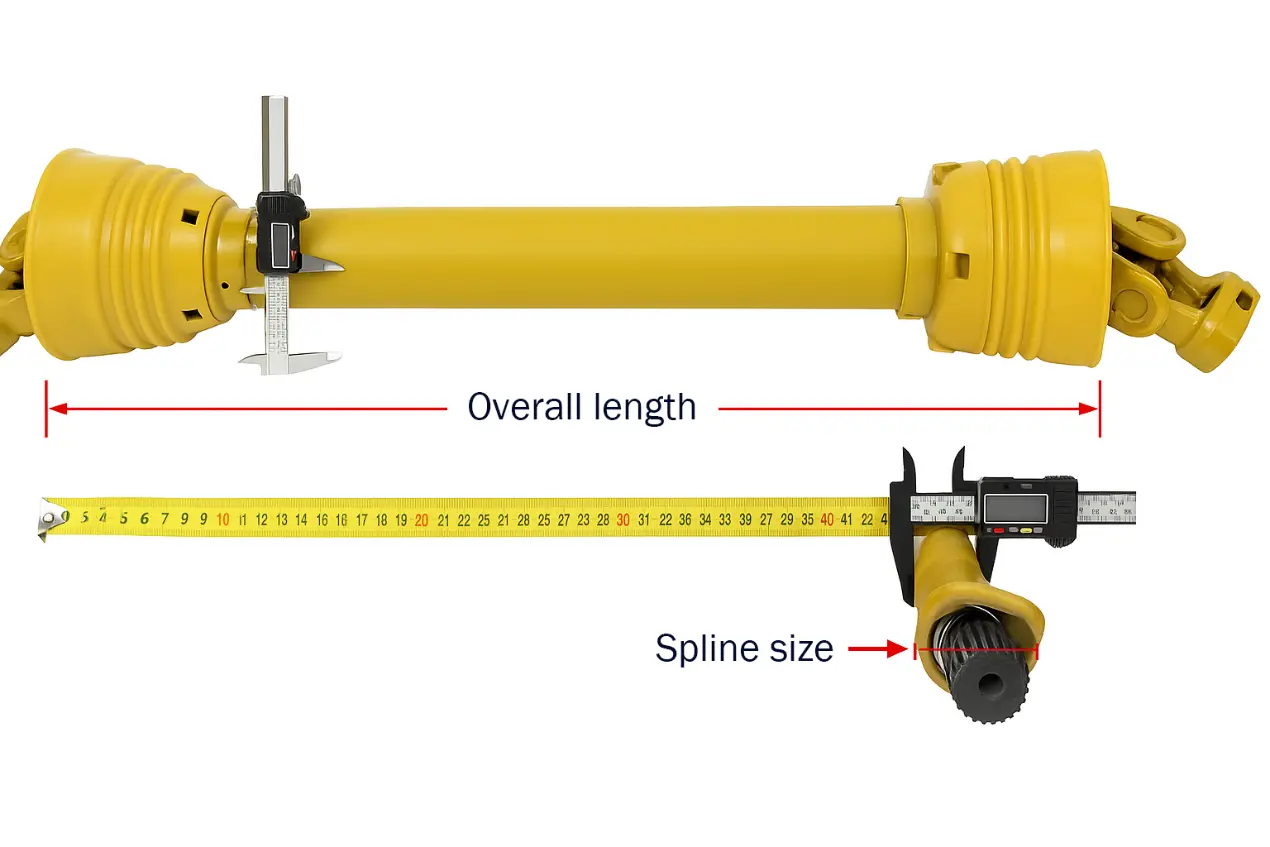

Como medir o eixo da tomada de força

Antes de substituir ou personalizar um eixo de transmissão de tomada de força, uma medição precisa é fundamental. O tamanho errado afeta a instalação e pode causar mau funcionamento ou danos ao equipamento. Recomendamos retirar o eixo do equipamento antes da medição.

1. Comprimento Total

  • Meça de ponta a ponta no estado retraído.
  • Isso significa da borda externa de um garfo até a borda externa do outro garfo.
  • Não meça apenas o comprimento da bainha – isso é impreciso.

2. Tamanho do spline (conector da extremidade de saída)

  • Especificações de spline comuns: 1-3/8" 6 dentes, 1-3/8" 21 dentes, 1-3/4" 20 dentes, etc.
  • Use um paquímetro para medir o diâmetro externo da ranhura.
  • Conte o número de dentes estriados.
  • Os conectores Raydafon suportam vários padrões internacionais para fácil acoplamento com diferentes marcas.

3. Tipo e estrutura do diâmetro do tubo

  • A parte do meio é geralmente um tubo hexagonal, tubo estrela ou tubo quadrado.
  • Isso determina a capacidade de torque e o alcance telescópico.
  • Use um paquímetro para medir a distância entre lados opostos (lados paralelos para tubos hexagonais, espaçamento entre dentes para tubos em estrela).
  • Registre o curso telescópico total.

4. Estrutura de proteção de segurança

  • Confirme se a manga está completa.
  • Verifique se há anéis antiderrapantes em ambas as extremidades do eixo.
  • Isso ajuda a determinar se o eixo de transmissão pode continuar a ser usado.

Se você não tem certeza de como medir ou se preocupa com erros de medição, tire uma foto e envie seus dados para a equipe técnica da Raydafon. Fornecemos confirmação de desenho dimensional, recomendações de correspondência rápida ou processamento personalizado. Você escolhe o certoEixo de tomada de forçae use-o imediatamente após a instalação sem modificação.Contate-nospara obter um formulário de confirmação de dimensão gratuito ou vídeo de instruções.

PTO shaft measurement

Sobre Raydafon

Raydafon é um fabricante focado em transmissão e tecnologia hidráulica. Há muito tempo atendemos equipamentos agrícolas, automação industrial e novos campos de energia.

  • Localizado no principal cinturão industrial de peças de transmissão na China.
  • Sistema completo de cadeia de suprimentos e recursos de processamento independentes.
  • Sistema integrado de fábrica: P&D, fundição, acabamento, montagem e testes.
  • Mantemos a qualidade como base, a entrega como critério e o serviço como suporte.
  • Fornecemos soluções de transmissão de energia estáveis ​​e confiáveis ​​para clientes globais.

Nossa linha de produtos

  • Caixas de engrenagens helicoidais de alta eficiência
  • Redutores planetários compactos e de alta relação
  • Cilindros hidráulicos para máquinas agrícolas e equipamentos de engenharia
  • Peças padrão e personalização fora do padrão — respondemos rapidamente e fornecemos soluções flexíveis.

Aplicações e Mercados

  • Máquinas de semeadura e fertilização
  • Equipamento de mistura
  • Sistemas de rastreamento fotovoltaico
  • Plataformas elevatórias
  • Exportado para Sudeste Asiático, América do Sul, Europa Oriental, Oriente Médio e muito mais.

Cada lote passa por várias rodadas de inspeção de fábrica: testes de torque, testes de vedação, inspeção de tolerância de montagem. Cada produto é construído para “funcionar de forma estável e ser entregue no prazo”.

Se você está procurando uma fábrica e fornecedor chinês confiável de caixas de engrenagens e peças hidráulicas, a Raydafon é um parceiro que você não pode perder. Congratulamo-nos com clientes globais para discutir a cooperação com desenhos e amostras. Ajudamos os clientes a construir sistemas mecânicos eficientes e duráveis ​​com preços competitivos, tecnologia profissional e entrega contínua e estável.

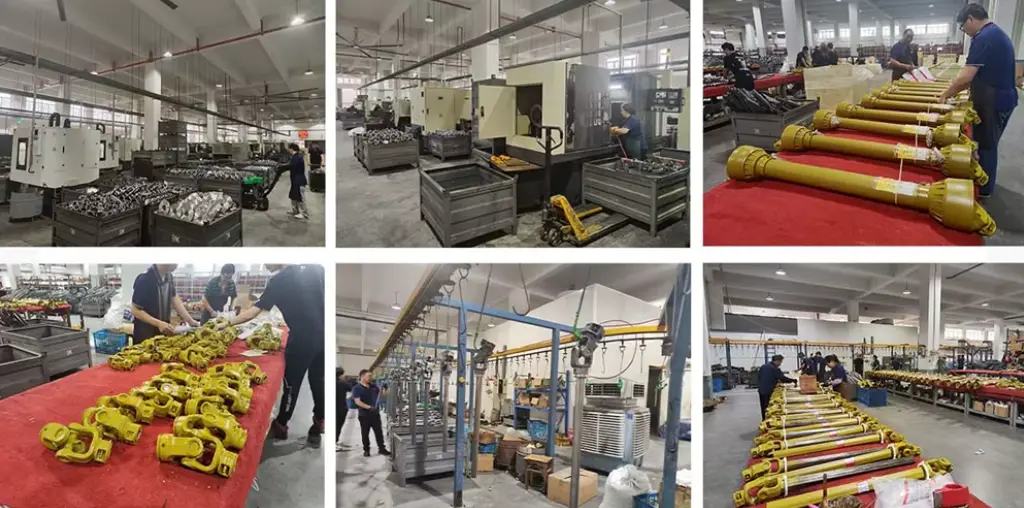

Raydafon factory

View as

Eixo PTO para enfardadeiras redondas Krone

Eixo PTO para enfardadeiras redondas Krone

Eixo de tomada de força da enfardadeira redonda Krone cobrindo KR100/125/155/130/160, 1500/1800, 1500V/1250 MC e 1250/1550. As opções tamanho 4 padrão e tamanho 4 CV usam um eixo 1210 com estria 1.375-6. O tamanho 6 CV está disponível para versões 1500/1800 e 1250/1500 selecionadas; o 1500V/1250 MC usa 2380 ou 2480 CV com 1.375-6. As opções de embreagem incluem FT34 a 1.000 N·m, FT32 a 1.000 N·m, FT42 a 1.450 N·m, recorte K64/2 a 1.050 ou 1.500 N·m e FF1 a 1.000 N·m. Os números de peça básicos do CV são 71R4121UCW07000 para CAT3/540 e 71R6121UCW07000 para CAT4/540, ambos 1.375-6. MOQ, personalização e prazo de entrega são cotados por pedido após a confirmação do modelo da enfardadeira e da configuração do eixo existente.
Eixo PTO para enfardadeiras redondas Case IH

Eixo PTO para enfardadeiras redondas Case IH

Eixo de tomada de força para enfardadeiras redondas Case IH — abrange RB444, RB454, RB455A, RB464, RB554 e RB564, além das variantes RB454 Silage e RB454 Rotor Cutter. Transmissões de velocidade constante CAT4 e CAT5 com embreagem de fricção; estria de entrada 1.375-6 ou 1.375-21 dependendo do trator; exigência de potência 40–100 hp (30–75 kW). Referências de torque da embreagem de 1.000 N·m (CAT3/S4) a 1.800 N·m (CAT4/S6). Envie o modelo da sua enfardadeira e a ranhura da tomada de força do trator - confirmamos a categoria da transmissão, o torque da embreagem e o comprimento do eixo e retornamos uma cotação de fábrica em 24 horas.
Eixo de TPT para modelos de salsicultura da New Holland Square 900

Eixo de TPT para modelos de salsicultura da New Holland Square 900

Este eixo de PTO para modelos 900 da New Holland Square Balers 900 cuidadosamente construídos por Raydafon foi projetado para o New Holland 900 Series Square Balers. Ele adota a estrutura do tubo de limão sólido e está equipado com interface padrão de 1-3/8 "Z6 Spline nas duas extremidades para garantir uma transmissão de energia suave e eficiente e ajuste perfeito para o seu equipamento. Como fabricante profissional e fornecedor confiável da China, fornecemos diretamente da fábrica para fornecer produtos de excelente qualidade e preços competitivos para garantir a operações suaves.
Eixo de PTO para o New Holland Bigbaler Square Balers 330 340

Eixo de PTO para o New Holland Bigbaler Square Balers 330 340

Como fabricante e fornecedor conhecido na China, a Raydafon construiu cuidadosamente este eixo de PTO para o New Holland Bigbaler Square Balers 330 340 em sua própria fábrica! Ele usa um eixo de aço de 40cr de alta resistência, com uma junta universal cruzada cruzada com sela dupla, uma carga de torque de 3500nm e é compatível com uma interface de velocidade de 540/1000rpm. O produto corresponde com precisão à interface de energia do Baler da New Holland 330/340, e a instalação é conveniente e estável. Como fábrica de origem, a Raydafon fornece soluções de transmissão confiáveis a um preço acessível, tornando as operações de enfardamento mais eficientes!
Eixo PTO para Discbines New Holland

Eixo PTO para Discbines New Holland

Como um fabricante profissional profundamente envolvido no campo de transmissão agrícola na China, a Raydafon personalizou o eixo de tomada de força para os cortadores de disco da New Holland. Ele usa um eixo de liga de aço de alta resistência com rolamentos de rolos cônicos de duas carreiras, que pode suportar um torque de 3.200 Nm e se adaptar à interface de potência de toda a linha de cortadores de disco da New Holland. A superfície deste produto é tratada com três camadas de pulverização nanocerâmica e a resistência à corrosão é 60% superior à dos processos tradicionais. Por ser fornecido diretamente pela fábrica, o preço da Raydafon é 25% inferior ao das marcas europeias, e também pode fornecer serviços de personalização fora do padrão, tornando-se uma escolha econômica para as fazendas atualizarem os equipamentos de corte.
Eixo PTO da embreagem deslizante para cortador de disco 1340

Eixo PTO da embreagem deslizante para cortador de disco 1340

Eixo de tomada de força da embreagem deslizante de substituição no atacado para cortador de disco 1340 / Hesston 1340 e 1345. O conjunto CV duplo 55N substitui uma junta CV de 80 graus no lado do trator e uma junta CV de 50 graus no lado do disco. A conexão do trator é normalmente 1.375-21; a conexão do implemento é com braçadeira redonda de 1,50"; a construção usa extremidades de 6 estrias de 1-3/8". A embreagem de fricção de placa dupla é ajustada para um torque de deslizamento de 2.800 N·m e engata novamente após sobrecarga. Os números de peça 14656849, 82-14656849 e 83-14656849 estão listados para montagem completa, metade do implemento e metade do trator. A compatibilidade inclui Hesston 1340/1345, selecione CaseIH 8312, Massey Ferguson PTD 12 e New Idea 5512. MOQ, personalização e prazo de entrega são cotados por pedido após a confirmação do número da peça e do tamanho da conexão.
Como um fabricante e fornecedor e fornecedor confiável na China, nossos produtos foram aprovados pela certificação CE. Se você deseja comprar produtos de qualidade, entre em contato conosco.
