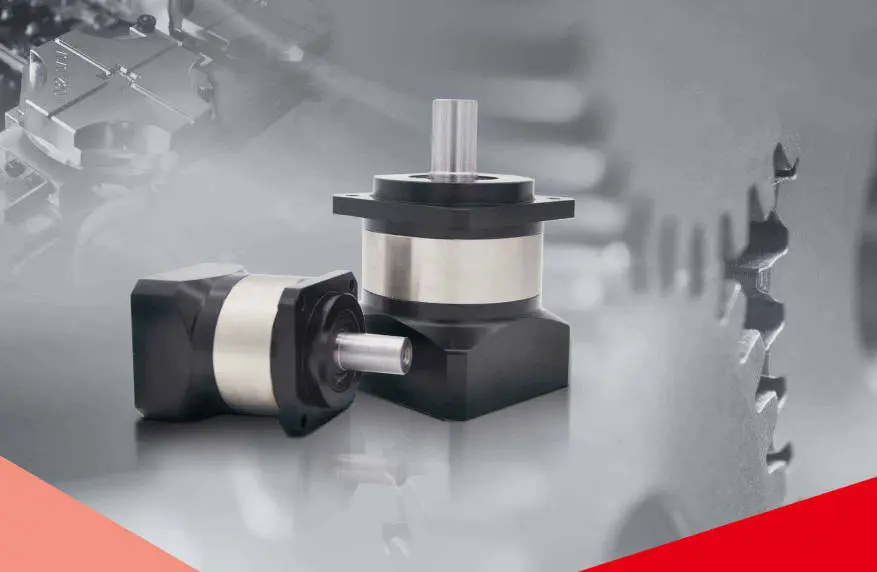

Caixa de câmbio planetária

Raydafon, Fornecimento direta de Redutores de Redutor de alta qualidade da China, como fabricante e fornecedor confiável, fornecemos a redutores planetários com desempenho estável, estrutura compacta e preço razoável, adequado para equipamentos de automação, sistema de transmissão de alta carga e campo de controle de precisão, para atender às necessidades de compras de clientes nacionais e estrangeiros de alta eficiência de vida e alta eficiência.

O redutor planetário de Raydafon adota estrutura de aço de alta resistência, a engrenagem é carburada e extinta e de precisão, a dureza da superfície do dente atinge HRC60 ± 2, a resistência à fadiga é forte e a capacidade de contenção de carga é muito maior que o mecanismo de redução de engrenagem tradicional. O projeto de malha simétrica interna de três dentes é adotado, a eficiência da transmissão pode atingir mais de 95%, a operação é estável, o ruído é baixo e a saída de torque é uniforme. É particularmente adequado para sistemas de servo, cilindros elétricos, robôs industriais, chassi móvel com rodas, linhas de transmissão e dispositivos de elevação, etc., que possuem altos requisitos para resposta de precisão e energia.

RaydafonCaixa de câmbio planetáriaFornece combinações estruturais de estágio único, duas e três estágios, com proporções de velocidade cobrindo 3: 1 ~ 200: 1, e podem expandir a seleção de torque e taxa de redução de saída, conforme necessário; Os formulários de saída incluem o eixo de chave, o eixo de spline, o tipo de flange e a interface não padrão personalizada para atender aos requisitos de instalação de diferentes equipamentos. Todos os produtos da empresa aprovaram o teste de balanceamento dinâmico e o teste de concordância para garantir operação de alta velocidade sem agitar e calor, melhorando bastante a estabilidade geral do equipamento.

Os redutores planetários produzidos por Raydafon têm sido amplamente utilizados em linhas de montagem automatizadas, máquinas de embalagem, equipamentos CNC, equipamentos de transmissão, chassi de engenharia de rastreamento, sistemas de controle de energia eólica e outros campos. Eles têm excelente desempenho em durabilidade, adaptabilidade e competitividade de preços e são bem recebidos por clientes nacionais e estrangeiros. Seja você um integrador, um fabricante completo de máquinas ou um provedor de serviços de manutenção, podemos fornecer soluções de transmissão econômicas e suporte de fornecimento estável.

Como funciona uma caixa de câmbio planetária

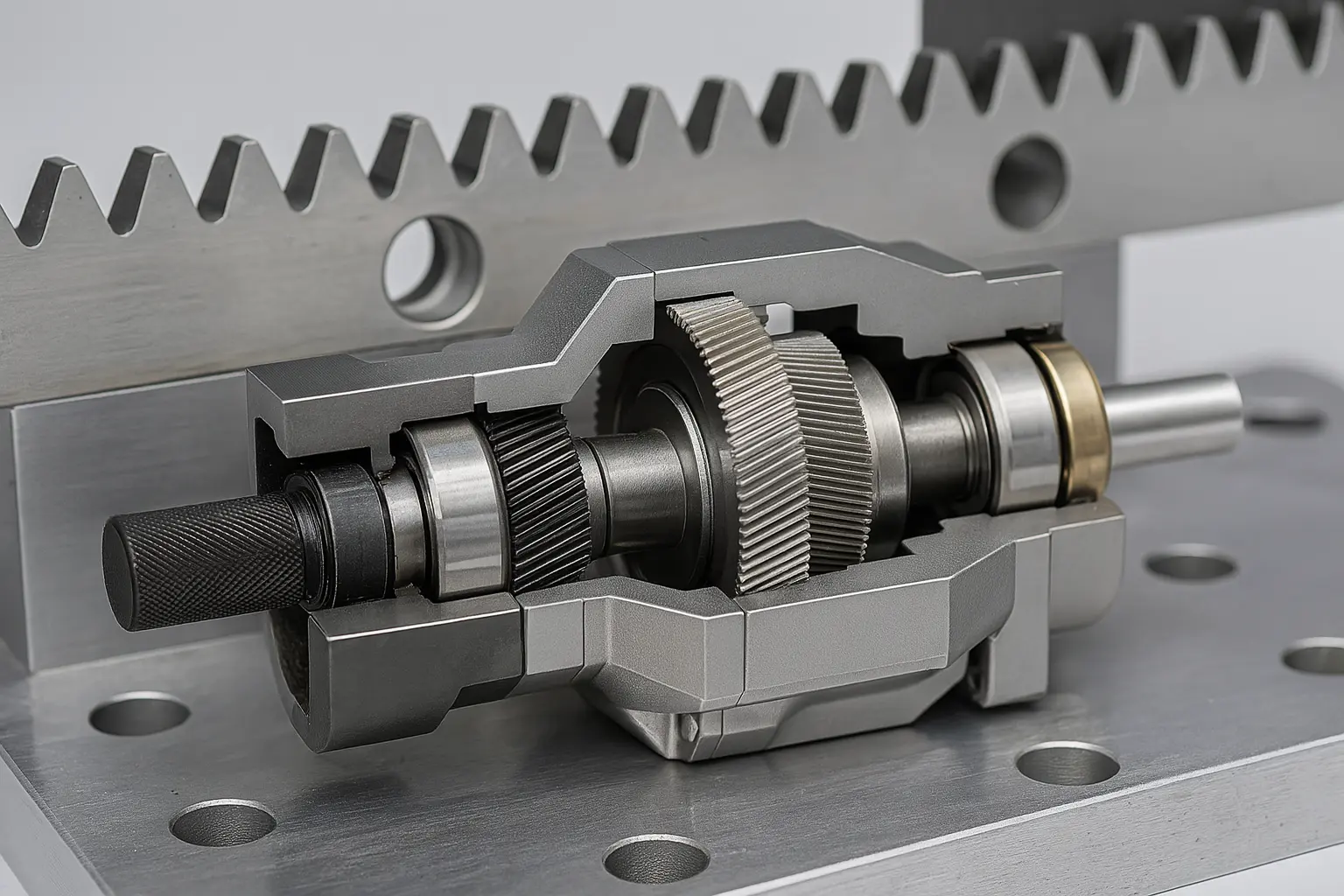

A estrutura básica de um redutor planetário consiste em três partes principais: a engrenagem solar central (pinhão na extremidade de entrada), o conjunto de engrenagens planetárias girando em torno dela e o anel de engrenagem interno enrolado no exterior. A energia é transmitida a partir do motor, primeiro acionando a engrenagem solar para girar e, em seguida, a engrenagem solar aciona várias engrenagens planetárias para girar. Essas engrenagens planetárias giram enquanto giram ao longo da engrenagem solar e, finalmente, transmitem a energia para o eixo de saída através da transportadora planetária fixada nelas.

Esse método de "malha de vários dentes" permite que a força seja compartilhada entre várias engrenagens, que não apenas possui uma saída suave e baixo ruído, mas também possui uma capacidade mais forte de carga do que as estruturas de engrenagens comuns. Os redutores planetários da Raydafon podem gerar um torque mais alto nas mesmas condições de volume, com uma estrutura compacta, adequada para equipamentos com espaço de instalação limitado, mas requisitos de desempenho de alto transmissão, como sistemas servo, armas robóticas automatizadas, módulos de rastreamento de rastreamento, máquinas de embalagem etc.

A taxa de transmissão de um redutor planetário depende da relação de transmissão e do número de estágios. Geralmente, um único estágio pode atingir 310: 1, uma duas etapas pode ser expandida para 20100: 1, e até mesmo uma combinação de três estágios pode ser feita para condições de trabalho que requerem uma taxa de redução maior. O Raydafon fornece estrutura de razão de velocidade padrão e suporta combinação personalizada de cascata, definindo a velocidade de saída e a faixa de torque de acordo com as necessidades dos clientes.

Como a engrenagem planetária interna muda constantemente a posição de força durante a rotação, a engrenagem veste uniformemente e toda a máquina tem uma vida útil mais longa. Além disso, usamos engrenagens de aço de liga endurecida, rolamentos de precisão e padrões de montagem de reação baixa, o que torna o redutor não apenas estável na saída, mas também com alta precisão de posicionamento, adequado para iniciantes e paradas repetidas, para a frente e reversa e baixa de inércia.

As vantagens centrais dos redutores planetários são alta eficiência, alta densidade de torque, tamanho pequeno e bom controle de concordância. O Raydafon possui soluções maduras no design de conjuntos de engrenagens, sistema de lubrificação, correspondência de flange de saída, etc., que podem cobrir as necessidades reais de diferentes sistemas industriais. Se você estiver avaliando a otimização do sistema de transmissão, podemos corresponder rapidamente à combinação de modelo e estrutura apropriada de acordo com os parâmetros do motor e os requisitos de carga que você fornece. Bem -vindo a consultar a seleção.

Como calcular a relação de transmissão da caixa de engrenagens planetárias

Ao usar ou selecionar um redutor planetário, o cálculo da taxa de transmissão (taxa de redução) é uma etapa básica e crítica. A taxa de transmissão determina a velocidade e o torque do eixo de saída e tem um impacto direto na eficiência operacional e na correspondência de carga do equipamento. Ao projetar um sistema de redução planetária, o Raydafon corresponderá à estrutura apropriada da relação de velocidade de acordo com as necessidades reais para garantir o uso estável e eficiente.

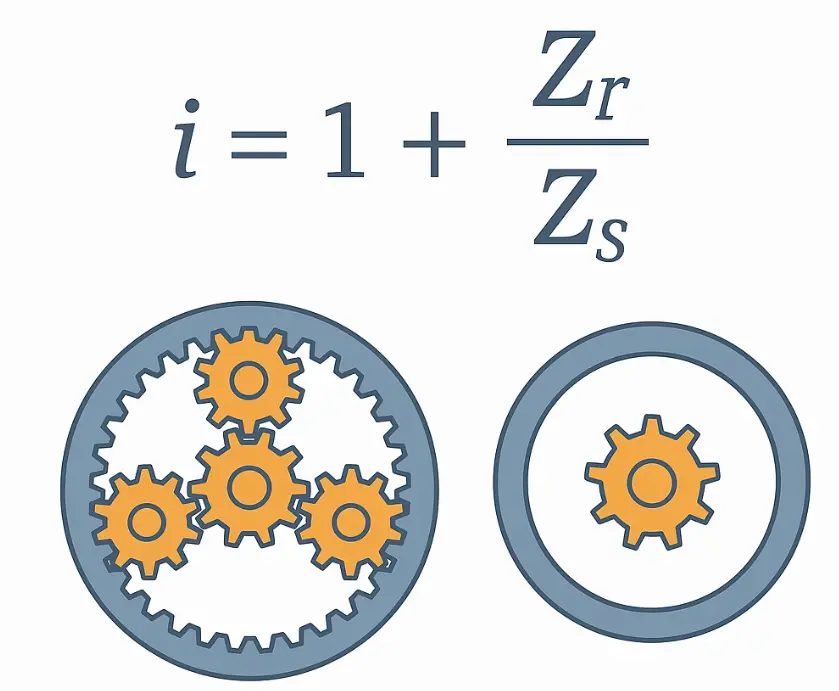

A fórmula para calcular a taxa de transmissão de um redutor planetário não é realmente complicada. A estrutura mais comum é que a engrenagem solar está ativa, o anel interno é fixo e o transportador do planeta é emitido. Sob essa estrutura, a fórmula para calcular a taxa de transmissão é:

Taxa de transmissão i = 1 + (zr / zs)

Onde:

ZR é o número de dentes no anel interno

ZS é o número de dentes na engrenagem solar

Para um exemplo simples: se o número de dentes na engrenagem solar for 20 e o número de dentes no anel interno for 60, a taxa de transmissão é:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Ou seja, o motor gira 4 vezes, o eixo de saída gira 1 tempo e a taxa de redução é 4: 1.

Nos redutores planetários projetados por Raydafon, a taxa de transmissão comumente usada cobre um intervalo de 3: 1 a 100: 1, que é alcançado através de uma combinação de estruturas de estágio único, duas ou três etapas.

Estrutura de estágio único geralmente a proporção de velocidade é de 3 ~ 10

A relação de velocidade da estrutura de dois estágios é de 15 ~ 100

Estrutura de três estágios adequada para ocasiões de baixa velocidade de carga pesada que requerem uma taxa de redução maior

Além de calcular a taxa de velocidade, também é importante observar que grupos planetários de diferentes níveis sobreporão o atrito interno, o que terá um pequeno impacto na eficiência. Portanto, sob a premissa de que a taxa de velocidade permite, tente escolher uma combinação de baixo nível mais eficiente.

O Raydafon pode recomendar uma taxa de transmissão razoável e o nível estrutural com base na velocidade do motor, nos requisitos de velocidade de saída, no torque de carga e em outros dados fornecidos pelo cliente, e fornecer desenhos de parâmetros e sugestões de seleção para ajudar a evitar erros no estágio inicial da seleção e garantir a operação confiável do equipamento. Se você não tiver certeza do cálculo da taxa de transmissão, também pode entrar em contato conosco diretamente e ajudaremos a calcular e corresponder o modelo apropriado.
