Equipamento do anel

RaydafonA série de engrenagens de anel inclui anéis de engrenagem interna, anéis de engrenagem segmentados, grandes anéis de engrenagem de serviço pesado e outros tipos, que são amplamente utilizados em rolamentos, sistemas de guinada de energia eólica, mecanismos de engenharia, dispositivos de transmissão pesados e outros campos. Raydafon, como fabricante e fábrica profissional na China, é sua primeira escolha!

Utilizamos o aço de liga de alta resistência como material básico, combinado com o alojamento de engrenagem CNC, a moagem de engrenagens e outros processos de processamento para garantir que o acabamento da superfície do dente e a precisão da malha atendam aos padrões do setor. Para uma engrenagem de anel de tamanho grande, estamos equipados com uma linha de tratamento térmico dedicado, que pode obter tratamento de extinção de carburismo ou indução de círculo completo para melhorar a força da fadiga e a resistência ao desgaste. Todos os produtos são totalmente produzidos em nossas próprias fábricas, e os principais parâmetros, como erro de afinação e escalonamento radial, são detectados por três coordenadas, instrumentos de medição do perfil de engrenagem e outros equipamentos para garantir a montagem suave e nenhum ruído anormal durante a operação.

Atualmente, o de RaydafonEquipamento do anelOs produtos têm sido amplamente utilizados em guindastes de torre, máquinas de escudo, estações de trabalho automatizadas e outros equipamentos e exportados para a Alemanha, Brasil, Índia e outros países. Com qualidade estável e entrega oportuna, ganhamos cooperação a longo prazo com muitos fabricantes de equipamentos em casa e no exterior. Se você precisa de um pequeno lote de amostras para instalação de avaliação ou compra em massa, a Raydafon pode fornecer suporte sólido ao seu projeto com serviços profissionais e excelentes produtos. Sinta -se à vontade para entrar em contato conosco para amostras ou citações, e nossa equipe técnica fornecerá sugestões rápidas de resposta e seleção com base nos seus requisitos de desenho.

Como medir o tamanho da engrenagem do anel

Muitos clientes geralmente não sabem por onde começar a medir ao substituir ou personalizar a engrenagem do anel (anel da engrenagem). De fato, este trabalho não é complicado. Contanto que você domine alguns parâmetros de tamanho -chave, você pode determinar se ele atende às necessidades do equipamento.

Primeiro olhe para o diâmetro externo.

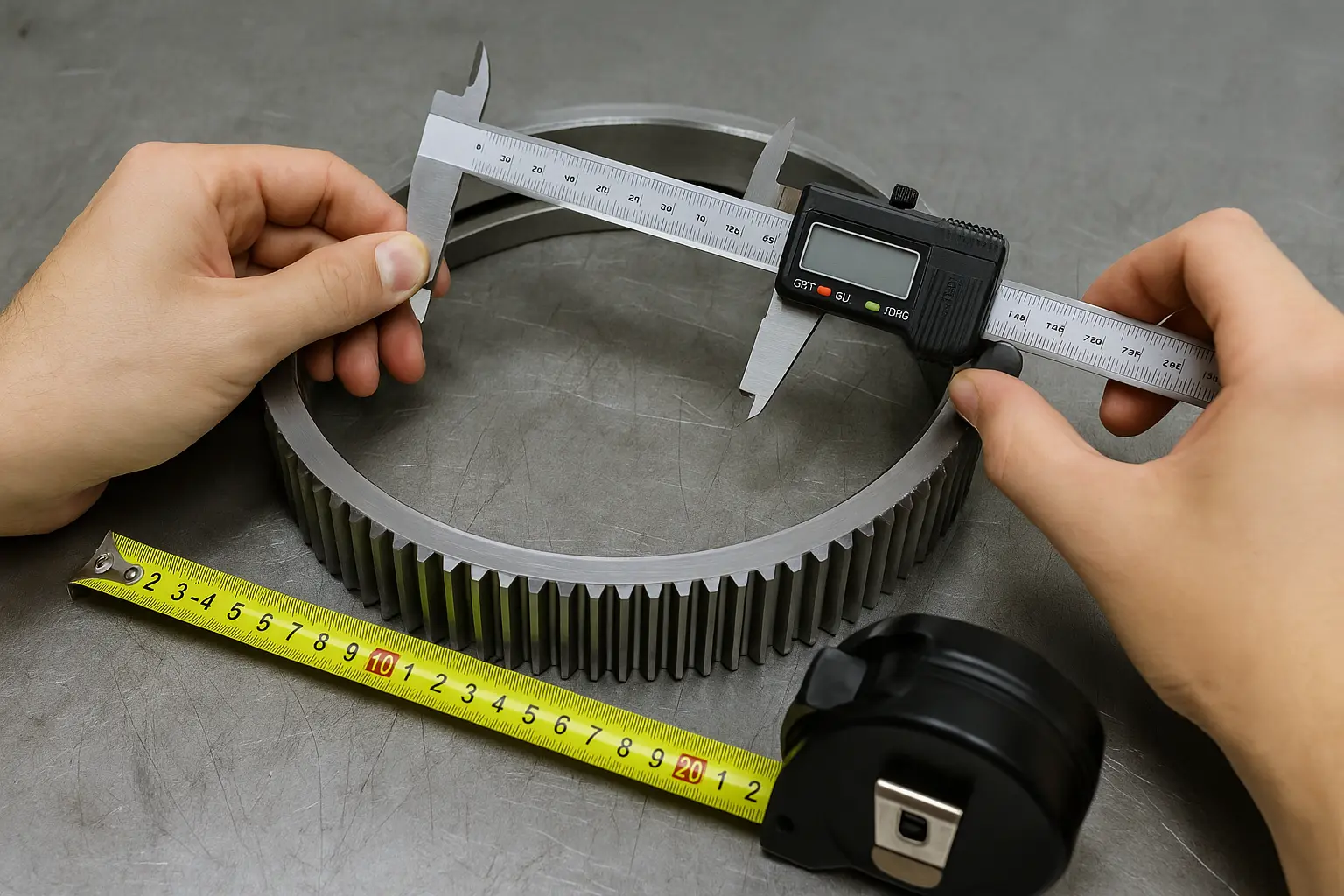

Use uma pinça para medir a distância da borda mais externa do anel da engrenagem até a borda mais externa, que é o chamado "diâmetro externo". Este valor determina o espaço ocupado pelo anel da engrenagem na estrutura geral. Não pode ser muito grande ou muito pequeno, e deve se encaixar na posição do seu equipamento original.

O segundo é o diâmetro interno.

Este é o diâmetro do orifício circular no meio do anel da engrenagem. Alguns clientes chamam isso de "orifício do eixo". Esse tamanho deve ser completamente consistente com o eixo ou flange na posição de instalação do seu equipamento, caso contrário, ele não se encaixará ou ficará solto.

Em seguida é o número de dentes.

Apenas conte os dentes um por um, não é complicado. Esse valor afetará a relação proporcional da transmissão de engrenagens. Se não corresponder à engrenagem solar e da engrenagem planetária correspondente, o equipamento não operará normalmente.

O módulo também é crítico.

O módulo é o tamanho de cada dente, que está relacionado à distância entre os dentes. Isso pode ser calculado usando a fórmula: módulo = diâmetro externo ÷ (número de dentes + 2). Se você não tiver certeza, pode nos dizer o número de dentes e o diâmetro externo e ajudaremos você a calcular.

Há também largura dos dentes e ângulo de dente.

Alguns equipamentos são sensíveis ao ruído e carga, portanto, você precisa considerar a largura do dente (espessura dos dentes) e ângulo de pressão (a inclinação dos dentes, geralmente 20 graus). Eles afetam a suavidade da malha e também estão relacionados à vida.

Se oEquipamento do anelPossui orifícios, lembre -se de medir as especificações de espaçamento e encadeamento do orifício.

Algumas engrenagens de anel têm orifícios de parafuso para fixação. Meça o tamanho, o número e o círculo de arranjos (PCD) dos orifícios e envie -os para nós, para que possamos confirmar rapidamente se é universal ou se o molde precisa ser modificado.

Por que escolher Raydafon Equipamento do anel

A escolha do equipamento de anel da Raydafon está essencialmente escolhendo uma solução de transmissão confiável e de alta precisão que pode suportar testes de carga a longo prazo. Raydafon é especializado na fabricação de várias engrenagens de precisão. Com um sistema de produção maduro e controle extremo dos detalhes, nossos produtos de engrenagem anel não são apenas de qualidade estável, mas também têm boa versatilidade e compatibilidade. Eles são amplamente utilizados em estruturas de transmissão do núcleo, como a velocidade de energia do vento, aumentadores, redutores planetários e sistemas de acionamento de máquinas de engenharia.

Nossa engrenagem de anel é feita de aço de liga carburada, aço fundido de alta resistência ou materiais de aço inoxidável personalizado e é forjada de precisão e tratada térmico de acordo com o cenário de uso. A dureza da superfície do dente pode atingir o HRC60. Em termos de tecnologia, usamos links de processamento de precisão múltiplos, como hobbing de CNC, corte de perfil de dente e lapidação de diâmetro interno da engrenagem de anel, e usamos o centro de medição de engrenagens para inspecionar totalmente as principais dimensões, como erro de direção de dente e escuridão radial para garantir que cada produto possa obter alta correspondência e operação livre de interferência com a transportadora planetária e o eixo de equipamentos.

A Raydafon está bem ciente de que diferentes indústrias têm requisitos diferentes para produtos de engrenagem anel, por isso fornecemos uma variedade de especificações e serviços de personalização não padrão. De grandes engrenagens de anel de serviço pesado de módulo a pequenas engrenagens de anel de alta precisão do módulo, podemos produzir sob demanda e entregar amostras assim que 10 dias úteis após a confirmação do desenho. Ao mesmo tempo, nossa engrenagem de anel também suporta estruturas de engrenagens internas e externas, que podem atender aos requisitos estruturais de várias condições de trabalho, como mecanismos de guinada de energia eólica, caixas de transmissão automática e dispositivos de sobrevivência mecânica.

A Raydafon não apenas produz equipamentos de anel, mas também possui uma linha de produtos de engrenagem de precisão completa, incluindo equipamentos de plástico, engrenagem de chanfro, engrenagem de parafuso, etc. Seja um cliente que persegue equipamentos de escritório silenciosos e leves ou um cliente industrial que exige um serviço pesado e resistente a desgaste, podemos fornecer uma solução completa. Escolher Raydafon significa escolher um fabricante técnico que realmente entenda engrenagens, controla os custos e não comprometa a qualidade. Se você tiver perguntas técnicas sobre a aplicação de engrenagens de anel ou estiver procurando por engrenagens de anel de alta precisão adequadas para um determinado dispositivo, não hesite em entrar em contato com nossa equipe técnica. O Raydafon fornecerá um "loop de energia fechado" estável e confiável para o seu sistema de transmissão.
