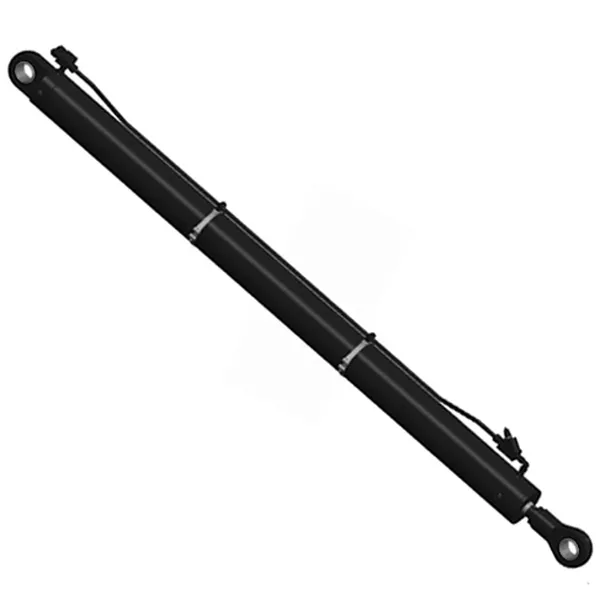

Como o comprimento do curso afeta a seleção de cilindros hidráulicos telescópicos?

Um fabricante de caminhões basculantes precisa de um cilindro que possa elevar uma caçamba de 20 toneladas a um ângulo de 50 graus. O curso necessário é de 1.200 mm. Mas quando o engenheiro recebe a cotação de um fornecedor padrão de cilindros de estágio único, o problema se torna óbvio: um cilindro de estágio único com curso de 1.200 mm teria mais de 2.400 mm de comprimento quando totalmente retraído. Não caberia debaixo da carroceria do caminhão. Esta é a razão clássica pela qualCilindros Hidráulicos Telescópicosexistir. Um cilindro telescópico usa vários estágios aninhados que se estendem sequencialmente. Quando totalmente retraído, o cilindro é compacto. Quando totalmente estendido, o golpe é a soma dos golpes de todas as etapas. O comprimento do curso não é, portanto, apenas um parâmetro de desempenho; é o parâmetro que determina se o cilindro caberá, quantos estágios serão necessários e como o cilindro funcionará sob carga. Para os compradores, compreender a relação entre o comprimento do curso e a seleção do cilindro é essencial para especificar o produto certo.

Este guia foi escrito para engenheiros de compras e projetistas de máquinas que precisam selecionar Cilindros Hidráulicos Telescópicos para sua aplicação. Explicaremos como o comprimento do curso afeta o número de estágios, o comprimento fechado, a resistência à flambagem e o desempenho geral do cilindro. Forneceremos tabelas e dados técnicos para ajudá-lo a especificar o cilindro correto. Também forneceremos parâmetros detalhados do produto de nossa fábrica na Raydafon Technology Group Co., Limited. Esteja você projetando um caminhão basculante, um compactador de lixo, uma plataforma de trabalho aérea ou uma prensa hidráulica, este guia o ajudará a tomar uma decisão informada sobre o comprimento do curso e a seleção do cilindro.

Índice

• 1. O que é o comprimento do curso e por que isso é importante para cilindros telescópicos?
• 2. Como o comprimento do curso determina o número de estágios?
• 3. Como o comprimento do curso afeta o comprimento fechado e o espaço de instalação?
• 4. Como o comprimento do curso influencia a resistência à flambagem?
• 5. Como você especifica o comprimento correto do curso para sua aplicação?
• 6. Quais são os principais parâmetros do produto de nossa fábrica?
• 7. Perguntas frequentes (FAQ)
• 8. Conclusão

1. O que é o comprimento do curso e por que isso é importante para cilindros telescópicos?

O comprimento do curso é a distância que a haste do cilindro percorre da posição totalmente retraída até a posição totalmente estendida. Para um cilindro hidráulico telescópico, o curso total é a soma dos cursos de cada estágio individual. Um cilindro de dois estágios pode ter um curso total de 800 mm, com cada estágio contribuindo com 400 mm. Um cilindro de três estágios pode ter um curso total de 1.200 mm, com cada estágio contribuindo com 400 mm. O comprimento do curso é o parâmetro principal que determina o tamanho e a configuração do cilindro. Afeta o número de estágios, o comprimento fechado, o peso e o custo. A tabela abaixo ilustra a relação entre o comprimento do curso e o número de estágios de um cilindro telescópico típico.

NoGrupo de tecnologia Raydafon Co., limitado, nossa fábrica fabrica Cilindros Hidráulicos Telescópicos com comprimentos de curso que variam de 300 mm a 3.000 mm. Podemos personalizar o comprimento do curso e o número de estágios para atender aos requisitos específicos de sua aplicação. Nossa equipe de engenharia pode ajudá-lo a determinar o comprimento ideal do curso e a configuração do estágio para o seu projeto.

2. Como o comprimento do curso determina o número de estágios?

O número de estágios em um cilindro hidráulico telescópico é determinado pelo comprimento total do curso e pelo curso máximo permitido por estágio. Cada estágio tem um curso máximo que é limitado pelo comprimento do estágio e pela sobreposição necessária para estabilidade. Um estágio típico pode se estender por cerca de 80-90% de seu comprimento. Se o curso total exigir mais do que um estágio pode fornecer, serão adicionados estágios adicionais. O número de estágios afeta a complexidade, o custo e o desempenho do cilindro. Mais estágios significam mais componentes, mais vedações e mais pontos potenciais de vazamento. No entanto, mais estágios também significam um comprimento fechado mais curto para um determinado curso. A tabela abaixo mostra a relação entre o curso total, o curso do estágio e o número de estágios.

Em nossa fábrica, projetamos cada Cilindro Hidráulico Telescópico para otimizar o número de estágios para o curso necessário. Usamos software de cálculo avançado para determinar os comprimentos e sobreposições ideais dos estágios. Nosso objetivo é fornecer um cilindro que se ajuste ao espaço disponível, forneça o curso necessário e tenha um desempenho confiável sob carga.

3. Como o comprimento do curso afeta o comprimento fechado e o espaço de instalação?

O comprimento fechado de um cilindro hidráulico telescópico é o comprimento do cilindro quando todos os estágios estão totalmente retraídos. O comprimento fechado é crítico para a instalação porque determina se o cilindro caberá no espaço disponível. Um curso mais longo requer um cilindro mais longo, mas a relação não é linear. Um cilindro telescópico pode atingir um curso longo com um comprimento fechado relativamente curto porque os estágios se aninham uns dentro dos outros. A proporção entre comprimento fechado e curso é uma métrica chave de desempenho. Um cilindro de estágio único normalmente tem um comprimento fechado que é cerca de 1,2 a 1,5 vezes o curso. Um cilindro telescópico de dois estágios pode ter um comprimento fechado de 0,8 a 1,0 vezes o curso. Um cilindro de três estágios pode ter um comprimento fechado de 0,5 a 0,7 vezes o curso. A tabela abaixo compara as relações de comprimento fechado para diferentes tipos de cilindros.

Na Raydafon, nossa fábrica projeta Cilindros Hidráulicos Telescópicos para atingir o menor comprimento fechado possível para um determinado curso. Usamos materiais de alta resistência e fabricação de precisão para minimizar a espessura da parede de cada estágio, mantendo a classificação de pressão necessária. Isso nos permite agrupar mais curso em um pacote menor, tornando nossos cilindros ideais para aplicações onde o espaço de instalação é limitado.

4. Como o comprimento do curso influencia a resistência à flambagem?

A flambagem é uma consideração crítica para cilindros hidráulicos telescópicos, especialmente para cursos longos. À medida que o cilindro se estende, o comprimento efetivo da haste aumenta e a resistência à flambagem diminui. Um cilindro telescópico é mais suscetível à flambagem do que um cilindro de estágio único porque os estágios são delgados e a carga é transmitida através de múltiplas interfaces deslizantes. A resistência à flambagem depende do diâmetro de cada estágio, da sobreposição entre os estágios e da orientação fornecida pelo corpo do cilindro. Para um determinado curso, um cilindro com mais estágios terá um diâmetro menor para cada estágio, o que reduz a resistência à flambagem. Portanto, o comprimento do curso e o número de estágios devem ser equilibrados em relação ao fator de segurança de encurvadura exigido. A tabela abaixo ilustra o efeito do comprimento do curso na resistência à flambagem para um cilindro típico de três estágios.

Em nossa fábrica, usamos software avançado de engenharia auxiliada por computador (CAE) para realizar análises de flambagem em cada cilindro hidráulico telescópico que projetamos. Otimizamos o diâmetro e a sobreposição de cada estágio para garantir que o cilindro possa suportar a carga necessária sem empenar. Também fornecemos orientação sobre o curso máximo permitido para cada modelo de cilindro.

5. Como você especifica o comprimento correto do curso para sua aplicação?

Especificar o comprimento de curso correto para um cilindro hidráulico telescópico requer uma avaliação sistemática dos requisitos de sua aplicação. O primeiro passo é determinar a distância de viagem necessária. Esta é a distância que a carga deve percorrer. A segunda etapa é determinar o espaço de instalação disponível. Este é o espaço disponível para o cilindro quando ele está totalmente retraído. O terceiro passo é determinar a força necessária. Esta é a carga que o cilindro deve mover. A quarta etapa é determinar o fator de segurança de flambagem necessário. Esta é a margem de segurança contra flambagem. O quinto passo é selecionar a configuração do cilindro que atenda a esses requisitos. A tabela abaixo fornece um guia para seleção do comprimento do curso para aplicações comuns.

Na Raydafon, nossa fábrica trabalha com nossos clientes para especificar o comprimento do curso e a configuração do cilindro corretos para sua aplicação. Fornecemos dados técnicos, cálculos e recomendações. Nossa equipe de engenharia pode auxiliar no processo de seleção e fornecer desenhos detalhados para aprovação.

6. Quais são os principais parâmetros do produto de nossa fábrica?

A tabela a seguir fornece os principais parâmetros do produto para nossos Cilindros Hidráulicos Telescópicos. Esses cilindros são projetados para uma ampla gama de aplicações, incluindo caminhões basculantes, compactadores de lixo, plataformas aéreas de trabalho e prensas hidráulicas. Nossa fábrica também pode produzir cilindros personalizados para atender a requisitos específicos.

Em nossa fábrica, fabricamos nossos Cilindros Hidráulicos Telescópicos para atender a essas especificações e muito mais. Podemos personalizar o curso, o número de estágios, o furo, a haste, a montagem e as vedações para atender à sua aplicação específica. Nosso sistema de controle de qualidade inclui inspeção de matérias-primas, inspeção em processo e inspeção final antes do envio. Nosso objetivo é fornecer aos nossos clientes Cilindros Hidráulicos Telescópicos de alta qualidade que atendam aos seus requisitos de desempenho.

7. Perguntas frequentes (FAQ)

Pergunta 1: Como determino o comprimento do curso necessário para minha aplicação?

Resposta: O comprimento de curso necessário é a distância que a carga deve percorrer. Isto é determinado pela geometria do mecanismo. Para um caminhão basculante, o curso é a distância necessária para elevar a caçamba até o ângulo desejado. Para uma plataforma de trabalho aérea, o curso é a distância necessária para elevar a plataforma até a altura desejada. Nossa equipe de engenharia pode ajudá-lo a calcular o curso necessário para sua aplicação específica.

Pergunta 2: Um cilindro telescópico pode ter um curso mais longo do que um cilindro de estágio único?

Resposta: Sim, um cilindro hidráulico telescópico pode atingir um curso muito mais longo do que um cilindro de estágio único com o mesmo comprimento fechado. Isso ocorre porque os estágios se aninham um dentro do outro quando retraídos. Um cilindro telescópico de três estágios pode atingir um curso 2 a 3 vezes o curso de um cilindro de estágio único com o mesmo comprimento fechado. Isto torna os cilindros telescópicos ideais para aplicações onde o espaço de instalação é limitado.

Pergunta 3: Qual o número máximo de etapas disponíveis?

Resposta: Na Raydafon Technology Group Co., Limited, fabricamos Cilindros Hidráulicos Telescópicos com até cinco estágios. O número máximo de estágios é determinado pelo curso necessário, pelo espaço de instalação disponível e pelos requisitos de flambagem. Mais estágios permitem um curso mais longo em um comprimento fechado mais curto, mas também aumentam a complexidade e o custo.

Pergunta 4: Como o comprimento do curso afeta o custo de um cilindro telescópico?

Resposta: O custo de um cilindro hidráulico telescópico aumenta com o comprimento do curso e o número de estágios. Um curso mais longo requer mais material e uma fabricação mais precisa. Mais estágios exigem mais vedações, mais usinagem e mais tempo de montagem. O custo também depende da classificação de pressão, dos materiais e da configuração de montagem. Nossa fábrica pode fornecer um orçamento detalhado com base em seus requisitos específicos.

Pergunta 5: O comprimento do traço pode ser personalizado?

Resposta: Sim, podemos personalizar o comprimento do curso para atender aos requisitos específicos de sua aplicação. Podemos ajustar a duração de cada estágio e o número de estágios para atingir o curso total desejado. Também podemos personalizar o comprimento fechado, o furo, a haste e a montagem. Nossa equipe de engenharia pode trabalhar com você para projetar um cilindro hidráulico telescópico que se adapte perfeitamente à sua aplicação.

8. Conclusão

O comprimento do curso é o parâmetro mais importante na seleção de Cilindros Hidráulicos Telescópicos. Determina o número de estágios, o comprimento fechado, a resistência à flambagem e o desempenho geral do cilindro. Para os compradores, compreender a relação entre o comprimento do curso e esses fatores é essencial para especificar o cilindro correto para sua aplicação. Na Raydafon Technology Group Co., Limited, nossa fábrica possui a experiência e o equipamento para fabricar cilindros hidráulicos telescópicos de alta qualidade com comprimentos de curso que variam de 300 mm a 3.000 mm. Usamos materiais de alta resistência, fabricação de precisão e testes rigorosos para garantir que nossos cilindros ofereçam desempenho confiável e longa vida útil.

Esteja você projetando um caminhão basculante, um compactador de lixo, uma plataforma de trabalho aérea ou uma prensa hidráulica, convidamos você a entrar em contato conosco para discutir suas necessidades. Podemos fornecer dados técnicos, amostras e soluções personalizadas. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para empresas em todo o mundo.

Entre em contato com Raydafon Technology Group Co., Limited hojepara discutir seus requisitos de cilindro hidráulico telescópico e descobrir como nossos cilindros podem atender às suas necessidades de comprimento de curso e desempenho.
