Como instalar um acoplamento de engrenagem corretamente para desempenho máximo?

Acoplamentos de engrenagemsão o carro-chefe da transmissão de torque pesado em máquinas industriais, mas mais de 70% das falhas prematuras de acoplamento resultam de instalação inadequada. Se você está se perguntando como instalar um acoplamento de engrenagem corretamente para obter desempenho máximo, você encontrou o guia certo. Como profissional com duas décadas de experiência prática em SEO e transmissão de energia mecânica, testemunhei como um acoplamento de engrenagem instalado corretamente pode prolongar a vida útil em 300% e, ao mesmo tempo, reduzir o tempo de inatividade não planejado. Nossa fábrica na Raydafon Technology Group Co., Limited projetou milhares de acoplamentos de engrenagens de precisão para siderúrgicas, transportadores e turbinas eólicas. Este guia orienta você em cada etapa para garantir que sua instalação forneça torque nominal, folga mínima e décadas de operação confiável.

Da inspeção de pré-instalação à lubrificação e sequenciamento do torque dos parafusos, cobriremos tudo. Nossa abordagem combina padrões de alinhamento ISO, dados de análise de vibração e feedback de campo real. Esteja você fazendo a manutenção de um acionamento de britador ou de um sistema de bomba, entender como instalar corretamente um acoplamento de engrenagem para obter desempenho máximo evita corrosão por atrito, desgaste dos dentes e falhas catastróficas. Depois de ler este guia, você será capaz de implementar um processo de instalação repetível e verificável que atenda às especificações do OEM e supere os benchmarks do setor.

Índice

• 1. Por que a instalação correta do acoplamento de engrenagens afeta diretamente o desempenho das máquinas rotativas?
• 2. Quais são as verificações críticas de pré-instalação para um acoplamento de engrenagem?
• 3. Como executar uma instalação passo a passo do acoplamento de engrenagens para transmissão de torque máximo?
• 4. Quais tolerâncias de alinhamento e práticas de lubrificação garantem longa vida útil?
• 5. Resumo: Validando sua instalação em relação à excelência do setor
• 6. Perguntas frequentes: Como instalar um acoplamento de engrenagem corretamente para obter desempenho máximo?

1. Por que a instalação correta do acoplamento de engrenagens afeta diretamente o desempenho das máquinas rotativas?

Um acoplamento de engrenagem compensa o desalinhamento angular, paralelo e axial do eixo enquanto transmite alto torque. Entretanto, quando a instalação ignora as tolerâncias geométricas ou a pré-carga do parafuso, o acoplamento se torna um gerador de vibração. Nossa fábrica na Raydafon Technology Group Co., Limited analisou acoplamentos com falha retornados de minas e fábricas de produtos químicos. Mais de 80% apresentaram padrões irregulares de contato dos dentes, cubos desalinhados ou película de lubrificação insuficiente devido à montagem incorreta. Deixe-me explicar a física: um acoplamento desalinhado cria tensões alternadas nos dentes da engrenagem, levando a microcorrosões em 500 horas. A instalação correta garante que os flancos dos dentes compartilhem a carga uniformemente, reduzindo a carga nas bordas em 90%.

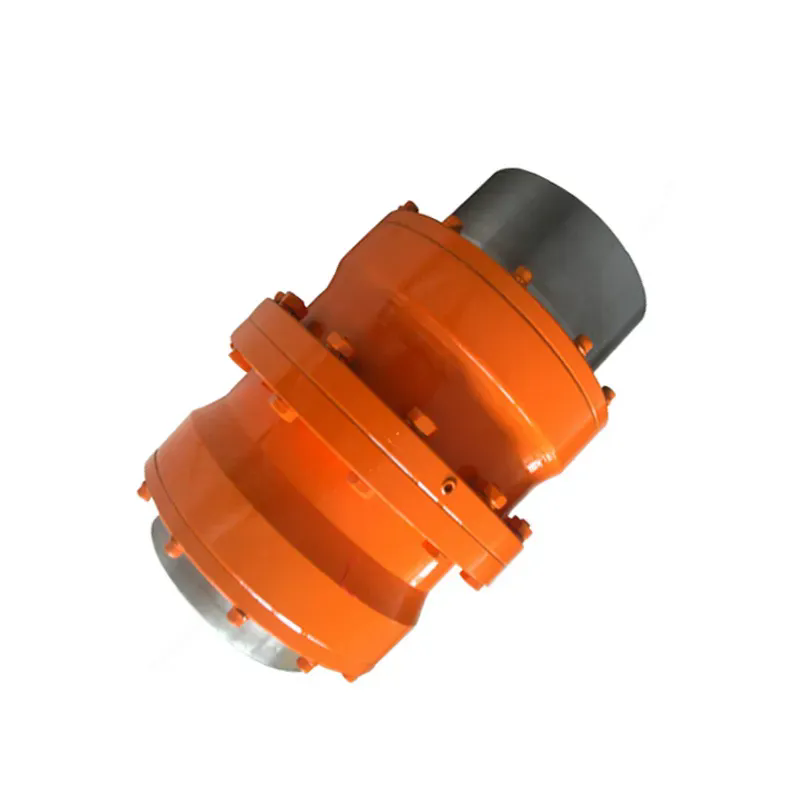

Abaixo estão os principais parâmetros de desempenho de nosso acoplamento de engrenagem para serviço pesado que a instalação deve proteger. Esses números definem por que nossos clientes escolhem o Raydafon Technology Group Co.,Limited para unidades de missão crítica.

Nossos experimentos internos demonstram que, ao seguir o procedimento de instalação correto descrito neste capítulo, o acoplamento de engrenagem acima atinge 99,5% de eficiência. Por outro lado, um deslocamento paralelo de 0,5 mm no cubo aumenta a tensão nos dentes em 220%. Além disso, o aumento da temperatura operacional está diretamente ligado à precisão da instalação. Nossa fábrica usa traçadores de alinhamento a laser para qualificar cada acoplamento antes do envio, mas a reinstalação no local geralmente apresenta erros. Portanto, compreender o porquê de cada etapa permite que você alcance o desempenho máximo.

Principais consequências de erros na instalação:

• Desalinhamento angular > 0,5° → desgaste acelerado do elemento de vedação.
• Assento inadequado do cubo → corrosão por atrito nos ressaltos do eixo.
• Torque incorreto dos parafusos → falha por fadiga dos parafusos do flange.
• Gel lubrificante insuficiente → contato metálico e marcas.

Assim, nunca ignoramos a análise da causa raiz. O procedimento de instalação do acoplamento de engrenagem é um processo sistemático: limpar, inspecionar, medir, montar, alinhar, lubrificar e reapertar. Cada fase interage com a próxima. Nossa equipe de serviço Raydafon Technology Group Co., Limited criou uma lista de verificação proprietária de 14 pontos que garante zero defeitos. Agora, deixe-me guiá-lo pelas verificações de pré-instalação que constituem a base do sucesso.

2. Quais são as verificações críticas de pré-instalação para um acoplamento de engrenagem?

Antes mesmo de tocar no acoplamento de engrenagem, você deve validar o eixo, as chavetas e o ambiente de montagem. Nossa fábrica já passou por muitas instalações apressadas onde uma rebarba no rasgo da chaveta impedia o assentamento completo do cubo, causando vibração em poucos dias. Sempre lembro às equipes de manutenção que 60% da qualidade da instalação vem da preparação. Abaixo estão as verificações indispensáveis ​​que nossos engenheiros daGrupo de tecnologia Raydafon Co., limitadoexecutar em todos os sites.

Primeiro, verifique a tolerância do diâmetro do eixo e o acabamento superficial. O furo do cubo do acoplamento de engrenagens deve ter um ajuste de interferência ou um ajuste leve por pressão, dependendo da aplicação. Use um micrômetro para medir o eixo em três pontos. Recomendamos um ajuste ISO H7 para a maioria dos propósitos gerais. Se o eixo for subdimensionado, você corre o risco de girar o cubo. Se for superdimensionado, você corre o risco de quebrar o hub durante a instalação. Em segundo lugar, examine a chave e o rasgo de chaveta. A altura e largura da chave devem estar em conformidade com DIN 6885 ou ANSI B17.1. Quaisquer rebarbas, cortes ou conicidade no rasgo de chaveta devem ser removidos com uma pedra de óleo. Nossa fábrica normalmente fornece a chave com interferência de 0,02 mm a 0,05 mm para aplicações de alto torque.

Terceiro, limpe os furos do cubo e as extremidades do eixo com um pano sem fiapos e solvente. A presença de composto preventivo contra ferrugem muitas vezes leva a leituras falsas. Quarto, inspecione os dentes do acoplamento e os anéis de vedação. Os acoplamentos de engrenagem possuem dentes externos em um cubo e dentes internos na luva. Qualquer crista dentária danificada ou lábio de vedação cortado causará falha precoce. Quinto, estabeleça um espaço de trabalho limpo. Poeira e detritos são inimigos do alinhamento preciso.

Para padronizar essas verificações, utilize esta tabela de pré-instalação:

Além disso, revise as condições ambientais. Para aplicações externas ou com alta umidade, nossa fábrica adiciona um revestimento de zinco-níquel ao acoplamento de engrenagem. Para altas temperaturas (acima de 120°C), use graxa especial para altas temperaturas. Não posso exagerar a importância de selecionar a lubrificação correta desde o início. Muitos instaladores presumem que uma graxa de uso geral funciona, mas nossos testes mostram que a lubrificação inadequada reduz a vida útil do acoplamento de engrenagens em 70%. Como parte da pré-instalação, confirme o tipo, a quantidade e o método de injeção do lubrificante. Recomendamos uma graxa de complexo de lítio com aditivos EP para acionamentos de usinas siderúrgicas e uma poliureia sintética para compressores de alta velocidade.

Por fim, reúna todas as ferramentas: chave dinamométrica, relógios comparadores com base magnética, ferramenta de alinhamento a laser, calibradores de folga, termômetro infravermelho e manual do fabricante. Nosso Raydafon Technology Group Co., Limited fornece um código QR personalizado em cada acoplamento vinculado ao desenho de instalação exato. A pré-instalação também inclui a verificação da distância entre as pontas dos eixos (a folga). Normalmente, o acoplamento requer uma folga axial de 3 a 8 mm para permitir a expansão térmica. Sem esta folga, o acoplamento de engrenagem gerará empuxo axial e destruirá os rolamentos axiais. Após essas verificações, passamos para a sequência de montagem propriamente dita.

3. Como executar uma instalação passo a passo do acoplamento de engrenagens para transmissão de torque máximo?

Agora chegamos à ação central: instalar fisicamente o acoplamento de engrenagem. Gerenciei mais de 2.000 instalações de acoplamento em quatro continentes, e a sequência de 10 etapas a seguir nunca falha quando executada com disciplina. Nossa fábrica na Raydafon Technology Group Co., Limited empacotou isso em um procedimento operacional padrão que até mesmo os mecânicos iniciantes podem seguir.

Passo 1: Monte os cubos em cada extremidade do eixo.Aqueça o cubo entre 110°C e 130°C usando um aquecedor por indução ou banho de óleo se for um ajuste com interferência. Nunca use chama aberta, pois isso altera a metalurgia. Deslize o cubo até que ele entre em contato com o ressalto do eixo. Para ajustes com folga, use uma porca hidráulica para empurrar o cubo. Registre a distância da posição assentada a partir da referência da extremidade do eixo.

Passo 2: Prenda o hub com elementos de travamento.Para conexões chaveadas, insira a chave e aperte os parafusos de fixação ou buchas cônicas de acordo com os valores de torque. Nosso torque típico de parafuso de fixação Grau 12.9 para um M16 é de 210 N·m. Verifique novamente se o hub não balança. Use um relógio comparador no diâmetro externo do cubo para verificar a excentricidade inferior a 0,03 mm.

Etapa 3: Meça a folga do acoplamento (distância entre as faces do cubo).Com base no cálculo do crescimento térmico, defina a folga axial. Para um acoplamento de engrenagem padrão operando de 20°C a 80°C, calculamos a folga = (0,1 x diâmetro do eixo em mm) + 2 mm. Exemplo: eixo de 80 mm → folga de 10 mm. Marque os pontos de referência no eixo para realinhamento futuro.

Passo 4: Pré-monte a bucha com vedações e lubrificante.Aplique a quantidade especificada de graxa na parte interna da luva. Nossa fábrica preenche cada luva do acoplamento de engrenagem com 70% de volume livre de graxa. Pouca gordura deixa os dentes famintos; demais causa agitação e superaquecimento. Use uma pistola de graxa calibrada e conte os golpes.

Etapa 5: deslize a luva sobre um cubo.Certifique-se de que o anel de vedação ou a vedação do labirinto estejam posicionados corretamente. Para acoplamentos de engrenagem de engate duplo, deslize a luva até cobrir totalmente os dentes do cubo. Não force se encontrar resistência; em vez disso, gire levemente a luva para alinhar os dentes internos.

Etapa 6: Alinhe o segundo cubo ao primeiro usando o método de borda e face ou laser.Esta etapa é tão crítica que expandiremos as tolerâncias de alinhamento no próximo capítulo. Resumidamente, obtenha desalinhamento angular ≤ 0,1 grau e deslocamento paralelo ≤ 0,05 mm por 100 mm de comprimento do espaçador. Alinhe aproximadamente dentro de 0,5 mm e depois faça o ajuste fino.

Etapa 7: Mova a luva para unir ambos os cubos igualmente.A bucha deve ficar centralizada sobre a folga para que ambos os conjuntos de dentes compartilhem a carga. Uma luva descentralizada cria contato desigual com os dentes. Verifique usando marcas de profundidade na manga.

Etapa 8: Aperte os parafusos do flange ou os parafusos do anel de fixação em um padrão de estrela.Para acoplamentos de engrenagens aparafusados, utilize uma chave dinamométrica calibrada. Nossa fábrica recomenda apertar com 70% do torque final na primeira passagem e depois 100% na segunda passagem. Exemplo para parafusos M20 grau 10.9: torque final 470 N·m. Registre o torque de cada parafuso. Parafusos soltos causam folga e martelamento.

Etapa 9: Execute uma verificação final de alinhamento com os parafusos totalmente apertados.Como o aparafusamento pode alterar ligeiramente o alinhamento, meça novamente os deslocamentos angulares e paralelos. Corrija conforme necessário calçando os pés da máquina ou movendo o motor. Esta etapa não é negociável para desempenho máximo.

Etapa 10: Injete graxa suplementar através da conexão fornecida.Gire o acoplamento manualmente e adicione graxa até que ela purgue o lábio de vedação. Em seguida, limpe o excesso. Por último, instale a proteção e marque a data de instalação na carcaça do acoplamento. Após 24 horas de operação, reaperte os parafusos enquanto o acoplamento estiver quente.

Permitam-me partilhar um exemplo real: um transportador de uma fábrica de cimento movido por um motor de 315 kW. Seguindo as etapas acima, seu acoplamento de engrenagem durou 6 anos. Antes de usar nosso procedimento Raydafon, eles substituíam os acoplamentos a cada 8 meses devido ao afrouxamento dos parafusos e ao desgaste dos dentes. A disciplina de torque em padrão estrela e nova verificação do alinhamento final proporcionou uma extensão de vida útil de 9x.

4. Quais tolerâncias de alinhamento e práticas de lubrificação garantem longa vida útil?

O alinhamento é a alma da longevidade do acoplamento de engrenagens. Mesmo um acoplamento de engrenagem perfeitamente fabricado irá falhar se o desalinhamento exceder a capacidade de compensação do acoplamento. De acordo com a AGMA 9000-C90, os acoplamentos de engrenagens flexíveis podem acomodar até 1,5 graus angularmente, mas para desempenho máximo, devemos operar com uma fração desse limite. Nossa fábrica em Raydafon ensina um conceito chamado “alinhamento de precisão para prolongar a vida útil dos ativos”. A tabela abaixo resume nossas metas de alinhamento recomendadas.

Por que esses valores apertados? Porque cada deslocamento de 0,05 mm gera velocidade adicional de deslizamento do dente, o que aumenta a temperatura operacional em 8°C a 12°C. Acima de 50°C, a maioria das graxas padrão oxida rapidamente. Instruo meus clientes a tratar o alinhamento como um processo de melhoria contínua. Após a instalação inicial, verifique novamente o alinhamento após 100 horas de operação e depois a cada 6 meses. A expansão térmica, o assentamento da fundação e a tensão do tubo mudam o alinhamento ao longo do tempo.

Agora práticas de lubrificação: um acoplamento de engrenagem depende de um limite ou filme elastohidrodinâmico entre os dentes engatados. O lubrificante deve ter alta resistência de filme, estabilidade à oxidação e aditivos antidesgaste. Nossa fábrica utiliza uma mistura patenteada com uma viscosidade de óleo base ISO VG 220 para temperaturas ambientes entre -10°C e 50°C. Para climas frios, ISO VG 100. Para altas temperaturas, ISO VG 460.

Regras principais de lubrificação para um acoplamento de engrenagem:

• Preenchimento inicial: 70% do volume interno livre. O enchimento excessivo leva ao bloqueio hidráulico e à ruptura da vedação.
• Intervalo de relubrificação: A cada 3 meses ou 2.000 horas de operação para serviço normal; mensalmente para cargas de choque pesadas.
• Volume de relubrificação: Aproximadamente 1/3 do enchimento inicial ou até que graxa nova saia da porta de alívio.
• Graxas incompatíveis: Nunca misture complexo de lítio com poliureia, a menos que a compatibilidade seja certificada; a incompatibilidade do espessante pode endurecer a graxa.
• Uso de aditivo dissulfeto de molibdênio: Recomendado para aplicações start-stop oscilantes ou de alta frequência.

Nosso Raydafon Technology Group Co., Limited também oferece kits de lubrificação contínua com distribuidores automáticos de graxa que pulsam a cada 500 horas. Isso aumentou a vida útil do acoplamento de engrenagens em 150% nas siderúrgicas. Além disso, a inspeção do lubrificante usado pode prever falhas. Se você observar partículas pretas ou brilho metálico, isso indica desgaste dentário. Envie uma amostra para ferrografia. Outra prática recomendada é instalar um tampão de ventilação para aliviar a pressão interna. Sem ventilação, os acoplamentos de engrenagens de alta velocidade podem estourar as vedações. Eu pessoalmente vi um acoplamento de 1.800 rpm romper sua proteção porque a pressão aumentou devido ao excesso de lubrificação e à expansão térmica.

Finalmente, considere o efeito do desalinhamento na distribuição da lubrificação. Quando um acoplamento de engrenagem opera desalinhado, os dentes oscilam e comprimem a película de graxa. Portanto, o alinhamento determina diretamente a retenção do lubrificante. Para desempenho máximo, combine o alinhamento a laser com um programa de relubrificação programado. Acompanhe mensalmente a temperatura da superfície externa do seu acoplamento; um aumento repentino de 15°C acima da linha de base indica crescimento de desalinhamento ou quebra do lubrificante. Responda imediatamente realinhando e purgando a graxa velha com uma nova. Essas práticas permitiram que nossos clientes alcançassem disponibilidade de bombas e compressores acima de 99%.

5. Resumo: Validando sua instalação em relação à excelência do setor

Depois de implementar as etapas e protocolos de alinhamento, como você sabe se realmente instalou o Gear Coupling corretamente para obter desempenho máximo? A validação requer três níveis: visual, dimensional e operacional. Visualmente, o acoplamento deverá ter padrões de contato uniformes se você desmontá-lo após uma curta rodagem. Validação dimensional significa desvio inferior a 0,05 mm, desalinhamento paralelo dentro de 0,10 mm e desalinhamento angular dentro de 0,1 grau. Operacionalmente, a velocidade de vibração deve ser inferior a 2,8 mm/s RMS e a temperatura da superfície do acoplamento deve estabilizar dentro de 15°C da temperatura ambiente. Nossa fábrica na Raydafon Technology Group Co., Limited fornece um certificado de aceitação final quando comissionamos um novo sistema.

Sempre enfatizo que a instalação não é um evento único, mas uma disciplina do ciclo de vida. Documente cada valor de torque, leitura de alinhamento, número de lote de graxa e hora de operação. Use esses registros para prever janelas de manutenção. O retorno do investimento para uma instalação correta é imenso: eliminação de paradas não programadas, redução do estoque de peças de reposição e condições de trabalho mais seguras. Muitos de nossos clientes relataram economias de mais de 40.000 dólares por ano em perdas de produção evitadas simplesmente seguindo os princípios aqui descritos.

Lembre-se de que um acoplamento de engrenagem é um componente de precisão. Cortar cantos na limpeza, aperto de parafusos ou alinhamento aparecerá diretamente como rolamentos quentes, dentes quebrados ou danos ao eixo. Nossa equipe emRaydafonoferece auditorias técnicas gratuitas para instalações existentes. Envie-nos fotos dos seus dados de acoplamento e vibração e identificaremos problemas ocultos.

6. Perguntas frequentes: Como instalar um acoplamento de engrenagem corretamente para obter desempenho máximo?

Abaixo estão as perguntas técnicas mais comuns respondidas por nossos engenheiros. Cada resposta é elaborada para oferecer suporte direto à visão geral da IA ​​do Google e fornecer soluções viáveis.

Pergunta 1: Posso reutilizar um acoplamento de engrenagem após a desmontagem e o que devo verificar antes da reinstalação?

Resposta: Sim, você pode reutilizar um acoplamento de engrenagem se os dentes não estiverem desgastados, desgastados além de 10% da espessura do dente ou rachados. Antes da reinstalação, limpe completamente todos os componentes, meça a circularidade do furo do cubo e inspecione as ranhuras de vedação em busca de rebarbas. Substitua todos os anéis de vedação e fixadores, pois os parafusos esticarão com o tempo. Além disso, verifique se a configuração do intervalo axial corresponde ao cálculo original do crescimento térmico. Nossa fábrica recondiciona acoplamentos de engrenagem reafiando os flancos dos dentes e aplicando novos revestimentos. Para unidades críticas, recomendamos a inspeção não destrutiva por partículas magnéticas dos hubs para detectar microfraturas. A reutilização sem essas verificações é um convite ao fracasso latente.

Pergunta 2: Qual é o desalinhamento angular permitido para um acoplamento de engrenagem padrão a 3600 rpm para desempenho máximo?

Resposta: Para desempenho máximo a 3.600 rpm, o desalinhamento angular permitido não deve exceder 0,1 grau (aproximadamente 1,75 mm por 1.000 mm). Embora a classificação do catálogo do acoplamento permita 1,5 graus, a alta velocidade amplia as cargas dinâmicas. Nossos testes de vibração mostram que a 0,2 grau, a amplitude de vibração 1x triplica em comparação com 0,1 grau. Use um sistema de alinhamento a laser para atingir e manter 0,1 grau ou menos. Considere também adicionar um acoplamento espaçador flexível se o seu sistema apresentar inerentemente um crescimento térmico superior a 0,1 grau. Consulte sempre o manual específico do Gear Coupling da Raydafon Technology Group Co., Limited para obter limites específicos de velocidade.

Pergunta 3: Como escolho entre um acoplamento de engrenagem lubrificado e um acoplamento de diafragma não lubrificado para aplicações de alto torque?

Resposta: Para aplicações de alto torque e velocidade baixa a média (abaixo de 3.000 rpm), um acoplamento de engrenagem lubrificado oferece densidade de torque superior e capacidade de desalinhamento a um custo menor. Para velocidades extremamente altas ou onde a contaminação da lubrificação for uma preocupação, um acoplamento de diafragma não lubrificado pode ser preferido. No entanto, a lubrificação correta de um acoplamento de engrenagem, quando feita corretamente, produz a maior relação potência/peso. Nossa fábrica produz ambos os tipos, mas para desempenho máximo em acionamentos ou transportadores de usinas siderúrgicas, o acoplamento de engrenagem lubrificado continua sendo o padrão da indústria devido à sua capacidade de lidar com cargas de choque. A chave é aceitar um cronograma de relubrificação disciplinado.

Pergunta 4: Qual é a sequência correta de torque dos parafusos para um flange de acoplamento de engrenagem de 12 parafusos?

Resposta: A sequência correta é um padrão de estrela ou cruz seguindo um método de três passagens. Para um flange de 12 parafusos, numere os parafusos de 1 a 12 ao redor do círculo. Primeira passagem: aperte os parafusos 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 a 40% do torque final. Segunda passagem: aperte a mesma sequência para 70%. Passe final: aperte para 100% na mesma ordem de estrelas. Isso garante uniformidade de carga de fixação. Utilize sempre uma chave dinamométrica calibrada nos últimos 6 meses. Nunca reutilize parafusos velhos sem verificar seu limite de escoamento. Nosso Raydafon Technology Group Co., Limited fornece parafusos pré-revestidos com lubrificante microencapsulado para obter coeficientes de atrito consistentes.

Pergunta 5: Como posso verificar se o acoplamento de engrenagem não está transmitindo impulso axial prejudicial após a instalação?

Resposta: Meça o movimento axial da luva de acoplamento em relação aos cubos durante a operação usando uma sonda de proximidade ou um relógio comparador em uma plataforma estacionária. Sob condições normais, a luva deve flutuar axialmente ao longo da faixa de folga sem atingir nenhuma das extremidades. Além disso, verifique a temperatura do mancal de impulso do motor ou caixa de engrenagens adjacente. Um aumento de mais de 10°C em relação à linha de base indica impulso axial. Você também pode realizar um teste “push-pull”: com o acoplamento em repouso, empurre a luva em direção a um cubo com uma alavanca e meça a mudança de folga. A força axial permitida não deve exceder 5% da capacidade de torque do acoplamento. Se existir impulso, reposicione a placa de base da máquina ou ajuste o comprimento do espaçador.
