Eixo PTO para enfardadeiras redondas Krone
  • Eixo PTO para enfardadeiras redondas KroneEixo PTO para enfardadeiras redondas Krone
  • Eixo PTO para enfardadeiras redondas KroneEixo PTO para enfardadeiras redondas Krone

Eixo PTO para enfardadeiras redondas Krone

Eixo de tomada de força da enfardadeira redonda Krone cobrindo KR100/125/155/130/160, 1500/1800, 1500V/1250 MC e 1250/1550. As opções tamanho 4 padrão e tamanho 4 CV usam um eixo 1210 com estria 1.375-6. O tamanho 6 CV está disponível para versões 1500/1800 e 1250/1500 selecionadas; o 1500V/1250 MC usa 2380 ou 2480 CV com 1.375-6. As opções de embreagem incluem FT34 a 1.000 N·m, FT32 a 1.000 N·m, FT42 a 1.450 N·m, recorte K64/2 a 1.050 ou 1.500 N·m e FF1 a 1.000 N·m. Os números de peça básicos do CV são 71R4121UCW07000 para CAT3/540 e 71R6121UCW07000 para CAT4/540, ambos 1.375-6. MOQ, personalização e prazo de entrega são cotados por pedido após a confirmação do modelo da enfardadeira e da configuração do eixo existente.

Linha de transmissão da enfardadeira redonda Krone · Fornecimento por atacado

Eixo de tomada de força no atacado para enfardadeiras redondas Krone - especificações, MOQ, personalização e prazo de entrega para KR100 a 1800 e construções compatíveis

Nem todas as enfardadeiras redondas Krone utilizam o mesmo eixo de tomada de força. O grupo KR100 a KR160 usa uma transmissão tamanho 4, o 1500 e 1800 podem ter tamanho 4 ou 6 CV, o 1500V e 1250 MC usam 2380 ou 2480 CV e o 1250/1550 executa um Tamanho 4 CAT3 CV, enquanto algumas construções 1250/1500 usam Tamanho 6 CAT4. As três tabelas nesta página listam a opção PTO, o tipo de embreagem e o número da peça base para cada grupo, para que o eixo possa ser combinado antes que uma cotação seja solicitado.

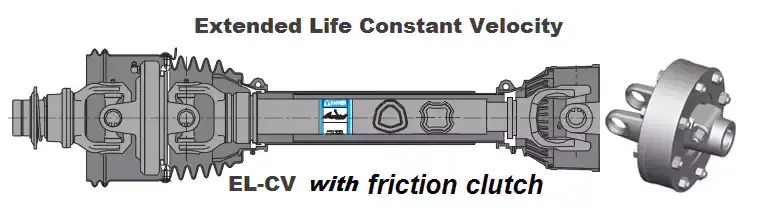

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

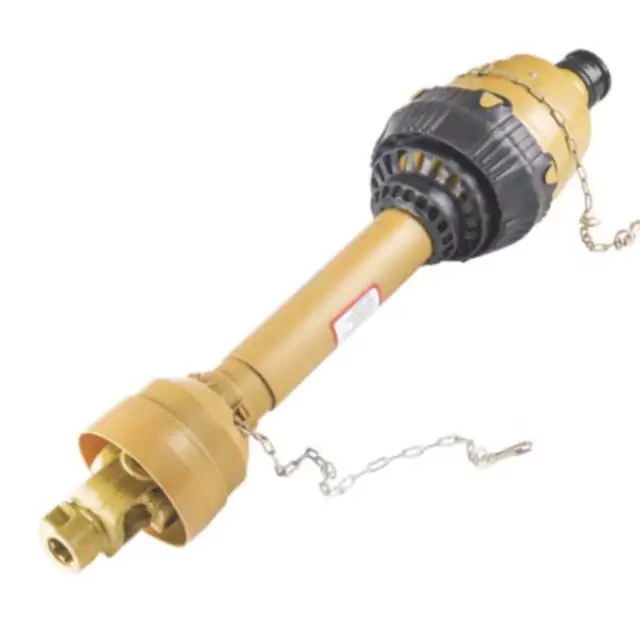

Eixo de tomada de força da enfardadeira redonda Krone — junta homocinética, tubo telescópico e extremidade da embreagem.
13Referências de modelo
Tamanho 4 / Tamanho 6Opções de transmissão CV
1.000–1.800 N·mFaixa de torque da embreagem
1.375-6Spline comum

Grade de Modelo — Opção de TDF e Embreagem da Baler

Grupo AKR100/KR125/KR155
Tomada de força
Tamanho 4 Padrão ou Tamanho 4 CV, eixo 1210
Spline
1.375-6
Embreagem
FT34 a 1.000 N·m
Tamanho 4
Grupo AKR130/KR160
Tomada de força
Tamanho 4 Padrão ou Tamanho 4 CV, eixo 1210
Spline
1.375-6
Embreagem
FT34 a 1.000 N·m
Tamanho 4
Grupo B1500/1800
Tomada de força
Tamanho 4 ou Tamanho 6 CV
Spline
1.375-6
Embreagem
FT32 a 1.000 N·m ou FT42 a 1.450 N·m
Tamanho 4 / Tamanho 6
Grupo C1500 V / 1250 MC
Tomada de força
2380 ou 2480 CV
Spline
1.375-6
Embreagem
Corte K64/2 a 1.050 ou 1.500 N·m
Embreagem recortada
Grupo D1250/1550
Tomada de força
Tamanho 4 (CAT3) CV
Spline
1.375-6
Embreagem
FT32 ou FF1 a 1.000 N·m
Tamanho 4 CAT3
Grupo E1250/1500 (construções tamanho 6)
Tomada de força
Tamanho 6 CV (CAT4) em algumas construções
Spline
1.375-6
Embreagem
FT42 a 1.450 N·m
Tamanho 6 CAT4

Tabela de Especificações — Modelo, TDF e Proteção

Agrupamento original por modelo de enfardadeira, transmissão da TDF e classificação da embraiagem
Modelo Tomada de força Proteção
KR100/125/155/130/160 Tamanho 4 Padrão *1210 *1.375-6; Tamanho 4 CV *1210 *1.375-6 FT34 *1.375-6 *1.000 N·m
1500/1800 Tamanho 4 ou Tamanho 6 CV com 1.375-6 FT32 a 1.000 N·m ou FT42 a 1.450 N·m
1500 V / 1250 MC 2380 ou 2480 CV com 1.375-6 Corte K64/2 @1.050 ou 1.500 N·m *1.375-6
1250/1550 Tamanho 4 (CAT3) CV com 1.375-6 FT32 ou FF1 a 1.000 N·m
1250/1500 Alguns usando Tamanho 6 CV (CAT4) FT42 @1.450 N·m

O mesmo modelo de enfardadeira pode aparecer em mais de uma construção. Confirme o número da peça do eixo existente ou o tipo de embreagem no a máquina antes de solicitar um orçamento. As enfardadeiras redondas Krone são equipadas com um sistema de fricção ou recorte embreagem dependendo da construção. Quanto mais amploEixo de tomada de força para enfardadeiras redondaslistas de páginas outras marcas de enfardadeiras como referência cruzada.

Números de peças básicos do CV e números de peças da embreagem FT

Números básicos de peças da tomada de força de velocidade constante
Tomada de força CV Trator Número básico da peça
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
Embreagens FT para entrada estriada 1.375-6
Tamanho universal Torque Número da peça
CAT3/S4 1.000 N·m 6QE344901R
CAT3/S4 1.000 N·m 635E41203R
CAT4/S6 1.800 N·m 663H53403R

O número de peça base do CV é a montagem sem o dispositivo do implemento. A metade do implemento, o tubo e a blindagem são selecionado separadamente por modelo de enfardadeira. Os números das peças da embreagem FT são listados por tamanho universal e classificação de torque. Se o a embreagem existente foi ajustada, confirme o torque de deslizamento desejado no manual da enfardadeira antes de fazer o pedido. Um categoria relacionada está noEixo de tomada de força para discbinespágina.

Como um eixo de enfardadeira redonda Krone é combinado

01

Leia o modelo da enfardadeira na máquina

KR100 a KR160 caem em um grupo; 1500 e 1800 em outro; 1500V e 1250 MC em um terço; 1250/1550 e 1250/1500 em quarto e quinto. A grade do modelo acima mostra a tomada de força e a embreagem que correspondem a cada grupo.

02

Confirme o número da peça do eixo existente

A mesma enfardadeira pode ser construída com uma embreagem de fricção ou de corte. O número de peça existente é a maneira mais rápida de confirmar com qual configuração a máquina foi entregue, antes de solicitar uma substituição.

03

Confirme a estria da tomada de força do trator

A maioria das enfardadeiras redondas Krone nesta faixa executam spline 1.375-6. Se o trator utilizar uma tomada de tomada de força diferente, confirme a metade do CV separadamente. OGama de eixos de tomada de forçapágina lista as outras categorias de transmissão agrícola se o lado do trator estiver sendo trocado ao mesmo tempo.

Onde este eixo é usado

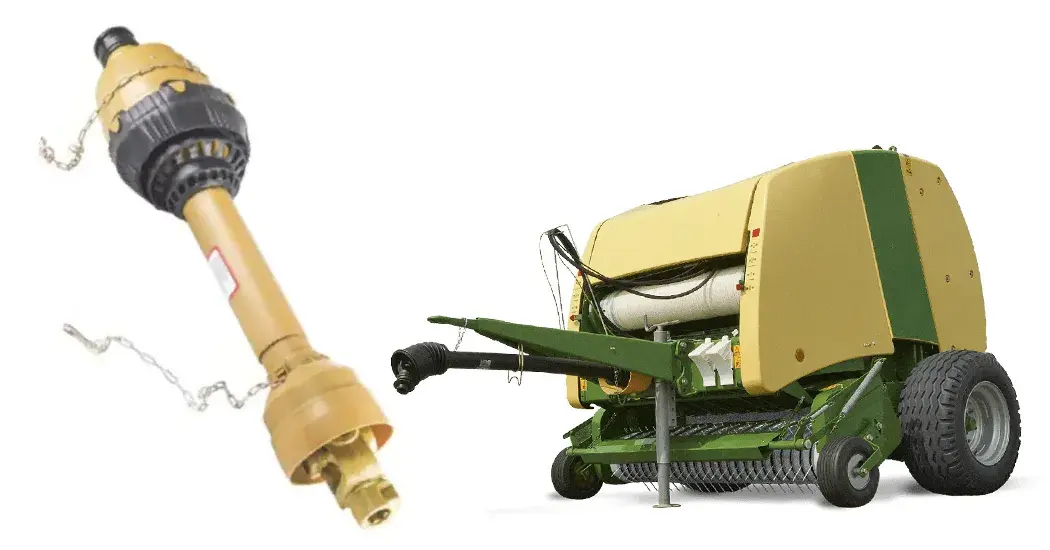

Linhas de transmissão para enfardadeiras redondas Krone na faixa KR100 a 1800 e nos grupos 1500V, 1250 MC e 1250/1550.

O eixo de tomada de força da enfardadeira redonda Krone obtém energia da tomada de força do trator e a entrega à caixa de engrenagens da enfardadeira através de um Junta homocinética e tubo telescópico. Quando a enfardadeira pega uma leira pesada ou atinge um pedaço de material, a embreagem - fricção ou recorte dependendo da construção - protege a caixa de câmbio contra choques.

O eixo é compatível com o modelo da enfardadeira e com a estria da tomada de força do trator de forma independente. O lado da enfardadeira fixa o implementar metade, o tipo de embreagem e o comprimento do tubo; o lado do trator fixa a metade CV e a estria da tomada de força. Ambos os lados precisam ser confirmados antes que um eixo de substituição seja solicitado.

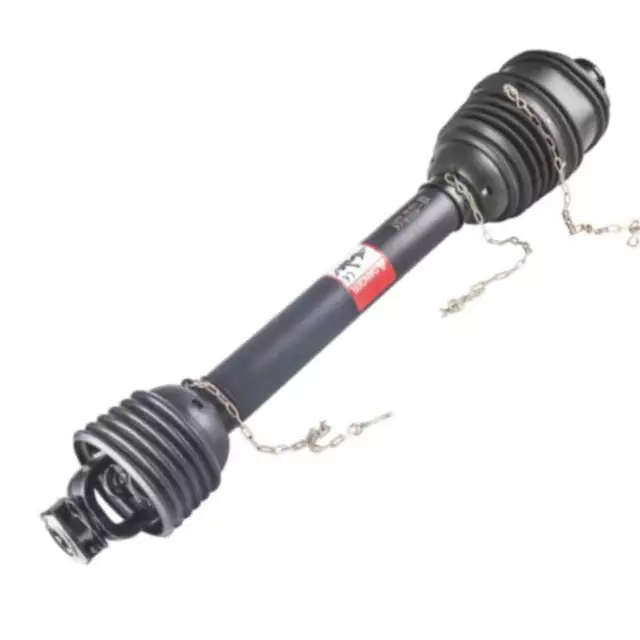

Para uma aplicação de enfardadeira redonda relacionada, oEixo de tomada de força para enfardadeiras redondas Case IHpágina usa uma estrutura comparável modelo por modelo. Para caixas de engrenagens de implementos que ficam a jusante do eixo de tomada de força, veja ocaixa de engrenagens agrícolafaixa.

Envie o modelo da enfardadeira e o número da peça do eixo existente

Enviar o modelo da enfardadeira Krone (KR100 a 1800, 1500V, 1250 MC, 1250/1550 ou 1250/1500) e a peça do eixo existente número ou tipo de embreagem. Confirmaremos a opção de tomada de força, a classificação da embreagem e o número de peça base do CV para isso construir e emitir uma cotação com MOQ e prazo de entrega para essa configuração.
