Caixa de câmbio de worm

Raydafon, A fábrica de redutores de vermes de alta qualidade da China, atende com precisão às necessidades de vários equipamentos e é sua primeira escolha para encontrar um fabricante e fornecedor confiável. Fornecemos qualidade estável e suporte de preço razoável e somos amplamente utilizados em embalagens de alimentos, transmissão de máquinas, máquinas de madeira, equipamentos agrícolas e outros cenários.

Raydafon se concentra na otimização estrutural e na melhoria do desempenho dos redutores de engrenagem de worm. Os produtos usam liga de alumínio de alta resistência de uma peça ou alojamento de ferro fundido, que é forte e resistente à corrosão e adequado para condições de trabalho complexas com alta umidade, pó de alto pó ou vibração frequente. A engrenagem interna de worm é feita de liga de cobre de alto desempenho, combinada com o verme de aço de liga de alta qualidade e, após a moagem de precisão e o tratamento térmico, a malha é suave, o ruído é baixo, a eficiência da transmissão é alta e a operação de baixa temperatura é mantida em condições de trabalho contínuas, prolongando a vida útil da máquina inteira.

Para melhorar a confiabilidade do produto, cada caixa de engrenagens de Raydafon passa por teste de execução sem carga, teste de vedação de vedação de óleo e teste de contato da superfície do dente antes de deixar a fábrica para garantir nenhum vazamento de óleo, nenhum ruído e nenhum erro de montagem. A parte da lubrificação utiliza graxa sintética de alto desempenho ou óleo de engrenagem para se adaptar ao ambiente de trabalho de -20 ℃ a +80 ℃. Alguns modelos podem ser equipados com uma válvula respiratória para prolongar a vida útil da vedação e reduzir a frequência de manutenção.

Nossa caixa de marchas não serve apenas vários fabricantes de máquinas e equipamentos domésticos, mas também é amplamente exportada para a Europa, América, Sudeste Asiático, Oriente Médio e outros lugares, fornecendo soluções de transmissão estáveis para clientes globais. Raydafon sempre adere ao princípio de "transmissão mais confiável e serviço mais eficiente" e melhora continuamente os padrões de produtos e a velocidade de resposta do serviço.

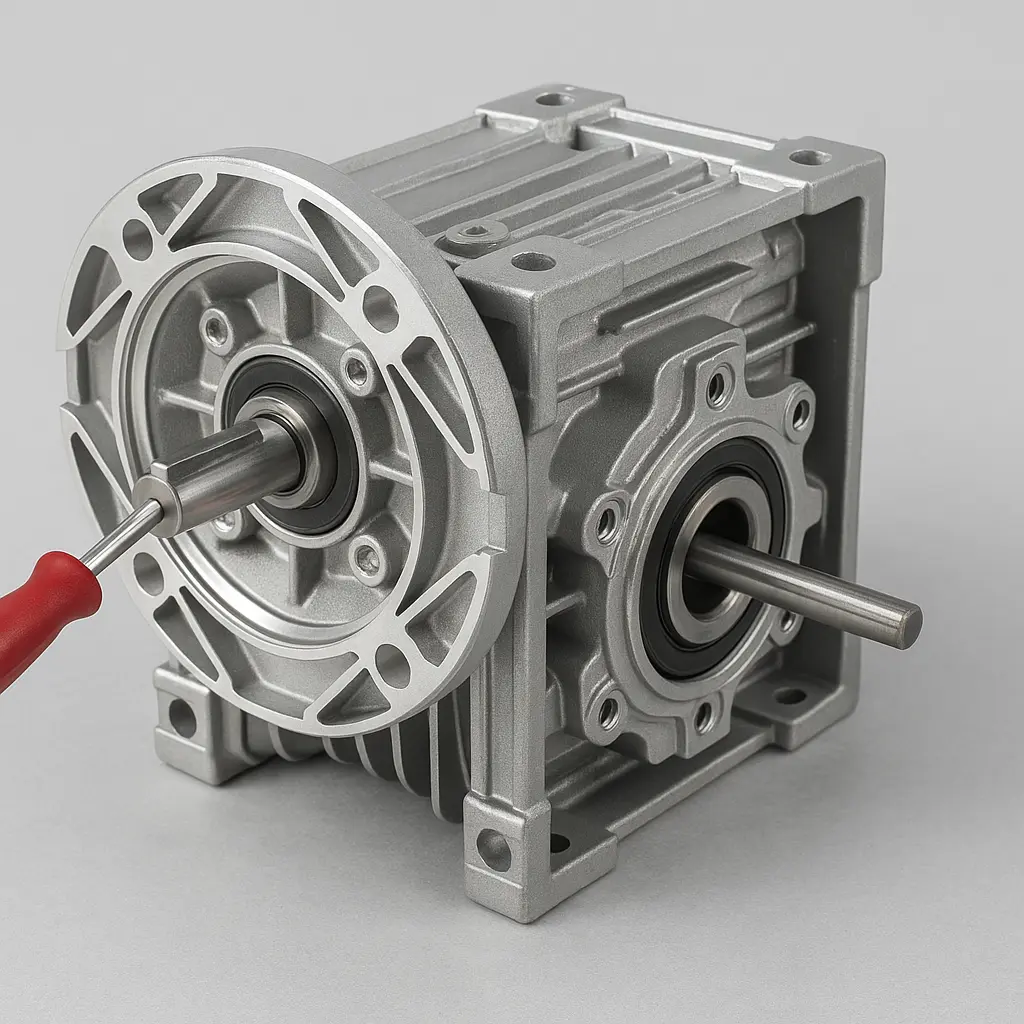

Como ajustar a reação na caixa de câmbio

No sistema de transmissão do redutor de engrenagem de worm, o tamanho da reação está diretamente relacionado à estabilidade operacional, eficiência da transmissão e vida útil do equipamento. A chamada reação refere-se à pequena lacuna que deve ser reservada entre as duas superfícies dentárias para evitar interferências e garantir a malha suave quando o worm e a roda de minhoca estão malha. A caixa de marchas produzida por Raydafon é ajustada com precisão antes de sair da fábrica, mas as alterações na reação são inevitáveis durante o uso ou reinstalação a longo prazo, por isso é muito necessário dominar o método de ajuste correto.

Antes de ajustar a reação, primeiro verifique se o redutor está em um estado de desligamento e a carga foi completamente descarregada para evitar qualquer risco de rotação. Limpe a superfície do redutor antes da desmontagem para garantir que o processo de ajuste corra sem problemas. Para o nmEquipamento de worm da série RVRedutores comumente usados por Raydafon, seu projeto estrutural leva em consideração a conveniência do ajuste no local. A maioria dos modelos possui um assento excêntrico do eixo de entrada ou mecanismo de pré -carga do flange, que pode obter um ajuste fino da reação através da operação simples.

No processo de operação específico, geralmente é necessário afrouxar os parafusos de fixação do eixo de worm na extremidade de entrada e alterar a profundidade de malha do worm e a roda do verme ajustando a posição da manga excêntrica ou do assento do rolamento. A distância axial entre os dois também pode ser ajustada alterando a espessura da junta no lado do eixo de entrada ou no lado da roda de minhocas. Esse tipo de estrutura geralmente pode estabilizar a folga lateral entre 0,08 e 0,15 mm através do controle de precisão, garantindo a boa eficiência da malha e não sendo muito apertada para causar interrupção ou aumento do desgaste.

Após a conclusão do ajuste, uma execução completa de teste sem carga deve ser realizada para confirmar que não há ruído anormal, vibração ou aumento da temperatura e, em seguida, um teste de carga total deve ser realizada. É particularmente importante observar que a folga lateral não pode ser ajustada com muita força, caso contrário, causará grande resistência de corrida, aquecimento grave da superfície do dente e até danos precoces. Se o desgaste lateral da engrenagem for grave ou o rolamento estiver solto, a caixa será deformada etc. Durante o processo de ajuste, ela deve ser interrompida e as peças devem ser substituídas ou o suporte técnico do fabricante deverá ser contatado.

Todas as caixas de câmbio Raydafon Worm passam a detecção de contato da superfície do dente e os testes de operação sem carga antes de deixar a fábrica para garantir que a folga do par de engrenagens esteja nas melhores condições. Também fornecemos aos usuários instruções detalhadas para guias de uso e manutenção. Se os usuários encontrarem dificuldades de ajuste no local, podemos fornecer assistência técnica remota, incluindo orientação em vídeo ou serviços de análise de desenho estrutural. Graças à estrutura razoável e aos altos padrões de montagem, os produtos da Raydafon mostraram boa estabilidade de transmissão em muitos equipamentos de automação, transmissão de máquinas e máquinas de embalagem e podem manter uma resposta precisa mesmo sob condições de inicialização complexa ou de alta frequência. Ajustar corretamente a folga lateral é um pré-requisito importante para garantir a operação estável de longo prazo do equipamento. Se você tiver mais perguntas técnicas sobre a estrutura do produto ou a instalação no local, não hesite em entrar em contato com a equipe técnica do Raydafon e forneceremos suporte oportuno e profissional.

Como calcular a proporção da caixa de câmbio

Ao selecionar ou projetar umCaixa de câmbio de worm, o cálculo da taxa de transmissão (isto é, taxa de redução) é um dos principais parâmetros. Como fabricante profissional de redutor de engrenagem de minhoca, a Raydafon recomenda que você domine com precisão esse parâmetro antes de selecionar um modelo para garantir que a velocidade de saída e o torque atendam às necessidades reais.

O método de cálculo da taxa de transmissão para um redutor de engrenagem de worm é muito direto, e sua fórmula básica é:

Taxa de transmissão = número de dentes da roda de minhocas ÷ número de cabeças de minhocas

Entre eles, o número de dentes da roda de minhoca geralmente é marcado na placa de identificação do produto ou no desenho técnico, e os valores comuns são 30, 40, 50, 60, etc.; O número de cabeças de worm é geralmente 1 ou 2, indicando quantos dentes a roda de minhoca gira por volta do verme.

Por exemplo, se a roda de minhoca tiver 40 dentes e o verme é de cabeça única (1 cabeça), a taxa de transmissão é:

40 ÷ 1 = 40, ou seja, a velocidade de saída é 1/40 da velocidade de entrada.

Se o worm for de ponta dupla (2 cabeças), então com o mesmo número de dentes de engrenagem de worm, a taxa de transmissão é:

40 ÷ 2 = 20, o efeito de desaceleração é reduzido pela metade, mas a velocidade de saída é aumentada.

Na série real de produtos da Raydafon, fornecemos uma variedade de taxas de velocidade padrão de i = 7,5 para i = 100 para atender aos requisitos de conversão de velocidade e torque em diferentes condições de trabalho. Alguns modelos também suportam combinações de vários estágios para atingir uma taxa de transmissão maior, como 40: 1 no primeiro estágio e 5: 1 no segundo estágio, e a taxa total de transmissão pode atingir 200: 1.

Vale ressaltar que, no uso real, além da taxa de transmissão, fatores como torque de saída, perda de eficiência e ciclo de trabalho também devem ser considerados de forma abrangente. Se a taxa de redução for muito grande, a eficiência diminuirá e o volume aumentará; Se for muito pequeno, o torque de saída será insuficiente e a carga não poderá ser acionada.

O Raydafon pode recomendar rapidamente a combinação apropriada de modelo e razão de velocidade com base na potência de entrada, velocidade de operação, características de carga e outros parâmetros fornecidos pelo cliente. Nossa equipe técnica pode fornecer serviços completos de cálculo de seleção para garantir que o equipamento alcance o desempenho esperado em operação real. Se você tiver alguma dúvida sobre cálculo da relação de velocidade ou correspondência de produtos, entre em contato com Raydafon para obter suporte técnico e sugestões personalizadas.
