Como as engrenagens helicoidais de precisão reduzem o ruído e a vibração?

Imagine estar ao lado de uma caixa de engrenagens industrial de alta velocidade operando a 3.000 RPM. Se contiver engrenagens retas, o som será um gemido distinto e agudo - quase um grito - que pode ser fisicamente desconfortável. Este ruído não é apenas um aborrecimento; é a assinatura audível de impacto, fricção e vibração que sinaliza perda de energia e desgaste potencial. Agora imagine a mesma caixa de engrenagens equipada com engrenagens helicoidais de precisão. O som se torna um zumbido suave e moderado – quase um sussurro. Essa diferença dramática é o resultado de uma distinção geométrica fundamental entre como as engrenagens helicoidais e as engrenagens de dentes retos transmitem potência. EmGrupo de tecnologia Raydafon Co., limitado, nossa fábrica tem fabricadoEngrenagem de precisãoprodutos há mais de duas décadas, e vimos como a transição da geometria reta para a helicoidal transformou as indústrias da automotiva para a aeroespacial. Este artigo dissecará os princípios de engenharia que permitem que engrenagens helicoidais de precisão reduzam ruído e vibração, indo além de simples descrições para explorar a física do contato dentário, a matemática das taxas de sobreposição e a precisão de fabricação necessária para obter esses benefícios.

O ruído e a vibração gerados pelos pares de engrenagens são o resultado de dois fenômenos mecânicos primários: a excitação do impacto no momento do engate dos dentes e a variação periódica na rigidez da malha à medida que os dentes entram e saem do contato. As engrenagens de dentes retos, com dentes que engatam simultaneamente em toda a largura da face, criam uma carga repentina e impulsiva que gera vibração e ruído de alta frequência. As engrenagens helicoidais de precisão, por outro lado, apresentam dentes cortados em ângulo com o eixo da engrenagem. Este ângulo faz com que o engate do dente seja progressivo – um contato rolante e deslizante que começa em uma extremidade do dente e se move ao longo da largura da face. Este engate progressivo elimina o efeito de “martelagem” do contato simultâneo, reduzindo drasticamente as forças de impacto que geram ruído. Nas seções seguintes, examinaremos esse fenômeno em detalhes, quantificando os benefícios por meio de parâmetros-chave, como relação de contato e sobreposição transversal, e explorando as técnicas avançadas de fabricação que garantem que essas vantagens teóricas sejam realizadas na prática.

Índice

• 1. O que são engrenagens helicoidais de precisão?
• 2. Por que o envolvimento progressivo dos dentes reduz o ruído de impacto?
• 3. Como a transmissão de torque suave com taxa de sobreposição mais alta?
• 4. Como a precisão da fabricação minimiza a excitação vibratória?
• 5. Como a seleção de materiais e os tratamentos de superfície melhoram o amortecimento?
• Perguntas frequentes (FAQ)
• Conclusão

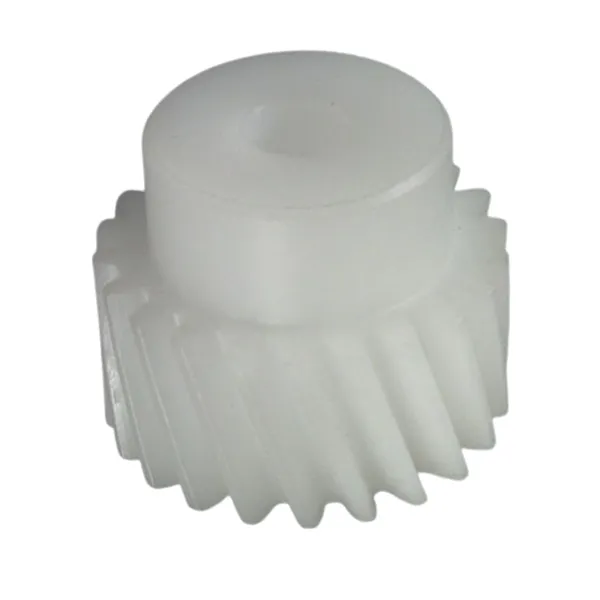

O que são engrenagens helicoidais de precisão?

Para entender como as engrenagens helicoidais de precisão alcançam características superiores de ruído e vibração, devemos primeiro estabelecer uma imagem clara do que são e como diferem de outros tipos de engrenagens. Imagine uma engrenagem de dentes retos padrão – os dentes são retos e paralelos ao eixo de rotação da engrenagem. Quando duas engrenagens de dentes retos engrenam, os dentes engatam ao longo de uma linha que se estende por toda a largura da face de ambas as engrenagens simultaneamente. Este é um “contato em linha” que ocorre abruptamente, com a carga total sendo aplicada instantaneamente quando o par de dentes entra na malha. Agora imagine pegar aquela engrenagem de dentes retos e cortar seus dentes em um ângulo em relação ao eixo, como as roscas de um parafuso. Esta é uma engrenagem helicoidal. Os dentes angulados criam uma dinâmica de engate completamente diferente: em vez de uma linha completa de contato aparecer repentinamente, o ponto de contato começa em uma extremidade do dente e se move progressivamente ao longo da largura da face à medida que a engrenagem gira.

O ângulo da hélice - normalmente variando de 8° a 30° para a maioria das aplicações industriais - é o parâmetro geométrico que define uma engrenagem helicoidal. Este ângulo apresenta uma vantagem de engenharia significativa: o engate progressivo dos dentes reduz a taxa de aplicação de carga, minimizando as forças de impacto que geram ruído e vibração. Além disso, a engrenagem helicoidal sempre tem mais de um par de dentes em contato em um determinado momento, o que distribui a carga por uma área superficial maior e suaviza a transmissão geral do torque. Esses benefícios são tão substanciais que as engrenagens helicoidais de precisão se tornaram a escolha padrão para aplicações onde a suavidade e a operação silenciosa são fundamentais – desde transmissões automotivas e turbinas eólicas até robótica e máquinas de precisão. Na Raydafon, nosso portfólio de Precision Gear é dominado por designs helicoidais, com ângulos de hélice otimizados por meio de testes extensivos para cada aplicação específica.

No entanto, a geometria helicoidal introduz uma complicação: os dentes angulares geram uma força de impulso axial que deve ser gerenciada, normalmente através do uso de rolamentos axiais ou de engrenagens de dupla hélice (espinha de peixe). Essa complexidade adicional é um pequeno preço a pagar pelas melhorias drásticas em termos de ruído, vibração e capacidade de carga. Nossa fábrica desenvolveu projetos de rolamentos e configurações de mancais exclusivos que gerenciam efetivamente essas cargas axiais, garantindo que nossas engrenagens helicoidais de precisão ofereçam seus benefícios sem comprometer a confiabilidade do sistema. Na próxima seção, daremos uma olhada em “câmera lenta” no engate dos dentes, comparando a dinâmica de impacto das engrenagens de dentes retos e helicoidais para entender as origens de suas assinaturas de ruído.

Por que o envolvimento progressivo dos dentes reduz o ruído de impacto?

Para apreciar o efeito de redução de ruído das engrenagens helicoidais, devemos primeiro compreender o mecanismo de geração de ruído nas engrenagens de dentes retos. Imagine duas engrenagens de dentes retos engrenando em alta velocidade. À medida que as engrenagens giram, um par de dentes se aproxima do engate. No momento em que as bordas principais fazem contato, toda a largura da face do par de dentes é subitamente carregada. Isto cria uma força acentuada e impulsiva que se propaga através do corpo da engrenagem e na estrutura de suporte. O impulso excita um amplo espectro de frequências de vibração, muitas das quais estão dentro da faixa audível. Esta é a fonte do "chiado" característico das engrenagens de dentes retos - é, na verdade, o som de metal batendo em metal, repetido milhares de vezes por minuto. A energia deste impacto também contribui para o desgaste, corrosão e fadiga, reduzindo a vida útil do par de engrenagens.

Agora imagine um par de engrenagens helicoidais de precisão em câmera lenta. O engate do dente não começa com um contato repentino em linha, mas com um contato pontual em um canto do dente. À medida que a engrenagem gira, esse ponto de contato se move diagonalmente ao longo da largura da face, traçando um caminho da borda de ataque até a borda de fuga. Este é um processo de “engajamento contínuo” em vez de “engajamento de impacto”. A carga é aplicada gradualmente ao longo do ciclo de engate, em vez de instantaneamente. Esta aplicação gradual de carga reduz significativamente o pico de força transmitido ao corpo da engrenagem, o que por sua vez reduz a amplitude da vibração e o ruído resultante. Nossa fábrica realizou extensos testes comparativos e os resultados são consistentes: uma engrenagem helicoidal de precisão de tamanho e número de dentes equivalentes normalmente gera de 8 a 12 dB menos ruído do que uma engrenagem de dentes retos, o que corresponde a uma redução de mais de 80% no volume percebido.

Para colocar isso em perspectiva, considere a seguinte comparação dos principais parâmetros de engate para engrenagens de dentes retos e helicoidais sob condições operacionais semelhantes. Esses valores são baseados em testes realizados em nossa fábrica usando um equipamento de teste padronizado e um conjunto consistente de parâmetros operacionais (3.600 RPM, torque de 50 N·m).

O fator de carga dinâmico, mostrado na tabela, é uma medida de quanto a carga real excede a carga nominal devido aos efeitos do impacto. Um fator de 1,8 para engrenagens de dentes retos significa que os dentes sofrem quase o dobro da força que seria prevista por uma simples análise estática – um contribuinte significativo para o desgaste acelerado e a fadiga. O reduzido fator de carga dinâmica das engrenagens helicoidais explica por que elas não apenas funcionam de forma mais silenciosa, mas também duram mais. Na Raydafon, projetamos nossos produtos de engrenagens helicoidais de precisão com ângulos de hélice otimizados para minimizar cargas dinâmicas para cada aplicação específica. Este não é um parâmetro único; um ângulo de hélice que funciona bem para uma aplicação de baixa velocidade pode ser abaixo do ideal para uma aplicação de alta velocidade.

Como uma taxa de sobreposição mais alta suaviza a transmissão de torque?

O engate progressivo dos dentes helicoidais é apenas metade da história. O outro fator igualmente importante é o conceito de “taxa de sobreposição” ou “taxa de contato”, que quantifica o número médio de pares de dentes em contato em um determinado momento. Em uma engrenagem de dentes retos, a relação de contato está normalmente entre 1,3 e 1,6. Isto significa que, em média, apenas um ou um par de dentes e meio partilham a carga num determinado momento. À medida que um par de dentes sai da malha e o próximo par entra, há um breve momento em que o número de dentes em contato cai, causando uma flutuação na rigidez da malha. Essa flutuação é a principal fonte de vibração em sistemas de engrenagens de dentes retos - a engrenagem "treme" à medida que a carga é transferida de um par de dentes para o próximo.

Uma engrenagem helicoidal de precisão, por outro lado, tem uma relação de contato total muito maior. Isso ocorre porque a relação de contato total é a soma da relação de contato transversal (a mesma que uma engrenagem reta) e a relação de sobreposição, que é introduzida pelo ângulo da hélice. A taxa de sobreposição é a sobreposição axial dos pares de dentes ao longo da largura da face. Para uma engrenagem helicoidal bem projetada, a taxa de sobreposição é normalmente 1,0 ou superior, o que significa que a taxa de contato total geralmente está na faixa de 2,0 a 2,5. Isto significa que há, em média, dois a dois pares e meio de dentes em contacto num determinado momento. A carga é distribuída por mais dentes e a transição de um par para o próximo é suave porque a sobreposição garante que o par que entra já esteja carregando alguma carga antes que o par que sai se desengate. Esta sobreposição elimina a variação cíclica na rigidez da malha que é a principal fonte de vibração nas engrenagens de dentes retos.

Para visualizar a diferença, imagine carregar um objeto pesado com uma mão e não com as duas. Com uma mão, a carga fica concentrada e qualquer mudança de postura é chocante. Com as duas mãos, a carga é compartilhada e a transição é suave. O mesmo princípio se aplica aos dentes das engrenagens. A maior relação de contato das engrenagens helicoidais de precisão resulta em uma transmissão de torque mais suave com amplitudes de vibração mais baixas. Isto é particularmente importante em aplicações de alta velocidade, onde mesmo pequenas flutuações de torque podem provocar ressonâncias na estrutura de suporte, causando ruído e possíveis danos. Nossa fábrica desenvolveu um algoritmo proprietário de otimização do perfil do dente que maximiza a relação de contato para um determinado ângulo de hélice e largura de face, garantindo que nossos produtos Precision Gear forneçam a transmissão de potência mais suave possível.

A redução na variação da rigidez da malha, mostrada na última linha da tabela, é um indicador chave do potencial de vibração. A rigidez quase constante da malha de uma engrenagem helicoidal de precisão significa que o par de engrenagens atua quase como um acoplamento sólido, transmitindo potência de maneira suave e silenciosa. É por isso que as engrenagens helicoidais são a escolha preferida para aplicações que exigem alta precisão e baixo ruído, como equipamentos de imagens médicas, atuadores aeroespaciais e transmissões automotivas de última geração. Na Raydafon Technology Group Co., Limited, nos orgulhamos de fabricar produtos Precision Gear que atingem consistentemente taxas de contato de 2,4 ou superiores, garantindo que nossos clientes se beneficiem da transmissão de potência mais suave possível.

Como a precisão da fabricação minimiza a excitação vibratória?

As vantagens teóricas da geometria helicoidal – engate progressivo e alta taxa de sobreposição – só podem ser plenamente realizadas se as engrenagens forem fabricadas com precisão excepcional. Na verdade, os erros de fabricação costumam ser a principal fonte de ruído e vibração em sistemas de engrenagens, mesmo quando a geometria é teoricamente perfeita. Uma engrenagem helicoidal de precisão com um leve erro de passo do dente, um desvio no furo ou um desvio de perfil gerará vibração independentemente do ângulo da hélice. Em nossa fábrica, investimos pesadamente nas mais recentes tecnologias de fabricação e inspeção de engrenagens para garantir que cada engrenagem de precisão que produzimos atenda às tolerâncias mais rigorosas. Esta seção explorará os parâmetros críticos de fabricação que determinam o ruído das engrenagens e o desempenho da vibração, e como os controlamos.

O parâmetro mais crítico é a precisão do perfil do dente. O perfil envolvente teórico de um dente de engrenagem é uma curva matematicamente perfeita que garante uma relação de velocidade constante. Na realidade, toda engrenagem apresenta algum desvio do perfil ideal, que pode ser medido por meio de uma máquina de inspeção de engrenagens. Este desvio gera um erro de transmissão – a diferença entre a posição real e teórica do eixo de saída. O erro de transmissão é a fonte fundamental de vibração nos pares de engrenagens: à medida que a engrenagem gira, o contato variável dos dentes faz com que o eixo de saída acelere e desacelere ligeiramente, gerando forças de aceleração que excitam a vibração. Nossa fábrica utiliza retificadoras de engrenagens CNC de alta precisão que podem atingir desvios de perfil inferiores a 5 micrômetros (µm), o que é essencial para aplicações de alta velocidade e baixo ruído.

Outro fator crítico é a precisão do passo do dente. Se o espaçamento entre os dentes não for perfeitamente uniforme, o par de engrenagens experimentará uma "gagueira" cíclica à medida que gira, gerando ruído na frequência de engrenamento dos dentes e seus harmônicos. Nosso processo de retificação é controlado para garantir que o erro cumulativo de passo durante uma rotação completa seja inferior a 10 µm. Da mesma forma, o desvio do furo da engrenagem – a excentricidade do centro da engrenagem em relação ao seu eixo de rotação – pode causar uma vibração única por revolução que é particularmente difícil de filtrar. Controlamos o desvio do furo em até 5 µm para nossas engrenagens de alta precisão. A tabela a seguir mostra as tolerâncias típicas de fabricação que mantemos para nossos produtos Precision Gear, juntamente com o impacto de exceder essas tolerâncias no ruído e na vibração.

Além dessas tolerâncias geométricas, o acabamento superficial dos dentes da engrenagem é igualmente importante. Uma superfície áspera, mesmo que geometricamente precisa, gerará ruído induzido por fricção e micro-corrosão. Nosso processo de retificação é seguido por uma etapa de superacabamento, que reduz a rugosidade da superfície para menos de 0,4 µm Ra. Isto não só reduz o ruído, mas também melhora a durabilidade da engrenagem, reduzindo as concentrações de tensão na superfície. Também empregamos técnicas avançadas de inspeção, como máquinas de medição por coordenadas (CMMs) e analisadores de engrenagens, para verificar cada dimensão crítica antes que uma engrenagem seja aprovada para envio. Esse compromisso com a precisão é o que faz com que nossos produtos Precision Gear se destaquem em aplicações exigentes.

Como a seleção de materiais e os tratamentos de superfície melhoram o amortecimento?

Embora a geometria e a precisão de fabricação sejam os principais determinantes do ruído e da vibração das engrenagens, as propriedades do material da própria engrenagem desempenham um papel significativo no amortecimento da vibração gerada. Nem todos os aços são criados iguais quando se trata de amortecimento de vibrações. A capacidade de amortecimento de um material é a sua capacidade de absorver energia mecânica e dissipá-la como calor, em vez de transmiti-la como vibração. Para engrenagens, uma maior capacidade de amortecimento reduz a amplitude da vibração transmitida à carcaça e à estrutura circundante, resultando em uma operação mais silenciosa. Na Raydafon Technology Group Co., Limited, conduzimos uma extensa pesquisa sobre os efeitos da seleção de materiais e do tratamento térmico no desempenho de ruído e vibração de nossos produtos Precision Gear.

O ferro fundido, por exemplo, possui excelente capacidade de amortecimento devido à sua microestrutura de grafite, que absorve energia vibracional. No entanto, o ferro fundido tem menor resistência e resistência ao desgaste do que o aço, tornando-o inadequado para aplicações de alta carga e alta velocidade. Para aplicações em engrenagens de precisão, normalmente usamos ligas de aço de alta qualidade, como 8620, 9310 ou 17CrNiMo6. Esses aços são carburizados e endurecidos para obter uma caixa dura e resistente ao desgaste, mantendo um núcleo resistente e resistente ao impacto. A dureza da caixa é normalmente de 58 a 62 HRC, enquanto a dureza do núcleo é de 30 a 40 HRC. Esta estrutura bifásica fornece um bom equilíbrio entre resistência ao desgaste, resistência à fadiga e capacidade de amortecimento.

Outra abordagem para melhorar o amortecimento é através do uso de tratamentos de superfície. Nossos produtos de engrenagens de precisão são frequentemente submetidos a shot peening, um processo no qual pequenas partículas de aço ou cerâmica são lançadas nas superfícies dos dentes das engrenagens. O shot peening cria uma camada de tensão residual compressiva benéfica na superfície, o que melhora a resistência à fadiga e também reduz a vibração. As modificações superficiais introduzidas pelo shot peening criam uma leve "rugosidade" em escala microscópica que pode atuar como um amortecedor de vibração, absorvendo parte da energia vibracional. Em nossos testes, as engrenagens shotpeened mostram uma redução de 5 a 8% na amplitude de vibração em comparação com engrenagens não shotpeened da mesma geometria e material, sendo todos os demais iguais.

Além do shot peening, nossa fábrica também oferece uma variedade de revestimentos de superfície especializados para nossos produtos Precision Gear. Esses revestimentos, como carbono tipo diamante (DLC) ou carboneto de tungstênio, podem reduzir o atrito e o desgaste, o que reduz a geração de ruído de alta frequência. As engrenagens revestidas com DLC, em particular, demonstraram reduzir o espectro de ruído de vibração em até 3 dB(A) em aplicações de alta velocidade. A combinação de seleção otimizada de materiais, tratamento térmico e tratamento de superfície é uma abordagem poderosa para reduzir o ruído e a vibração das engrenagens que complementa as vantagens geométricas dos dentes helicoidais. Nossa equipe de engenharia pode recomendar a combinação ideal de material e tratamento para sua aplicação específica, com base na carga, velocidade e condições ambientais necessárias.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a redução típica de ruído ao mudar de engrenagens de dentes retos para engrenagens helicoidais de precisão?

Resposta: A redução de ruído depende das condições operacionais específicas, mas em nossos testes extensivos, uma engrenagem helicoidal de precisão normalmente atinge uma redução de 8 a 12 dB(A) no nível de pressão sonora em comparação com uma engrenagem de dentes retos equivalente. Isto corresponde a uma redução percebida do volume de 80 a 90 por cento, já que o ouvido humano percebe uma redução de 10 dB como aproximadamente metade do volume. A redução é mais pronunciada em velocidades mais altas, onde a excitação de impacto das engrenagens de dentes retos é mais severa.

Pergunta 2: Um ângulo de hélice maior sempre reduz o ruído e a vibração?

Resposta: Não necessariamente. Embora um ângulo de hélice maior aumente a taxa de sobreposição e suavize o engate, ele também gera forças de impulso axiais mais altas que podem causar vibração adicional e exigir rolamentos mais robustos. Existe um ângulo de hélice ideal para cada aplicação que equilibra a redução de ruído com a capacidade de carga. Nossa equipe de engenharia da Raydafon Technology Group Co., Limited usa ferramentas avançadas de simulação para determinar o ângulo de hélice ideal para suas condições operacionais específicas. Para a maioria das aplicações industriais, um ângulo de hélice entre 15° e 25° proporciona um excelente equilíbrio entre operação suave e cargas axiais gerenciáveis.

Pergunta 3: Como a modificação do perfil dos dentes da engrenagem afeta o ruído de uma engrenagem helicoidal de precisão?

Resposta: A modificação do perfil do dente, como alívio da ponta e coroamento de chumbo, é frequentemente aplicada a engrenagens helicoidais para compensar a deflexão elástica dos dentes sob carga. Isto evita o contato das bordas e garante que a carga seja distribuída uniformemente pela superfície do dente, o que reduz a excitação da vibração de alta frequência. Nossa fábrica usa software especializado de modificação de perfil para projetar as modificações dentárias ideais para cada aplicação de Precision Gear. Mesmo uma pequena modificação de 5 a 10 micrômetros pode ter um impacto notável na redução do ruído das engrenagens e no prolongamento da vida útil da fadiga.

Pergunta 4: Qual é a diferença entre ruído e vibração das engrenagens e por que estão interligados?

Resposta: A vibração da engrenagem é a oscilação mecânica da engrenagem e de sua estrutura de suporte, enquanto o ruído da engrenagem é o som audível gerado pela transmissão dessas vibrações através do ar. Os dois estão diretamente ligados: todo ruído de engrenagem é causado por vibração. A vibração se origina na malha da engrenagem devido a erro de transmissão, impacto ou atrito e é então transmitida através dos eixos da engrenagem e rolamentos para a carcaça, que irradia som. Para reduzir o ruído das engrenagens, devemos primeiro reduzir a vibração das engrenagens, melhorando a suavidade da malha.

Pergunta 5: As engrenagens helicoidais de precisão podem ser usadas em aplicações de alto torque e baixa velocidade ou são adequadas apenas para uso em alta velocidade?

Resposta: As engrenagens helicoidais de precisão são igualmente adequadas para aplicações de alto torque e baixa velocidade, como gruas e acionamentos de transportadores. Nestas aplicações, a redução de ruído e vibração melhora o conforto do operador e reduz o risco de danos estruturais. No entanto, as forças axiais ainda estão presentes e devem ser gerenciadas com rolamentos apropriados. Nossa fábrica fabrica produtos Precision Gear para uma ampla gama de combinações de torque e velocidade, e podemos recomendar o ângulo de hélice e a geometria ideais para sua aplicação específica, seja de alta velocidade, alto torque ou ambos.

Conclusão

A redução de ruído e vibração em engrenagens helicoidais de precisão é o resultado de uma interação cuidadosamente coordenada de geometria, precisão de fabricação e ciência de materiais. O engate progressivo dos dentes helicoidais elimina o impacto do martelamento das engrenagens de dentes retos; a alta relação de sobreposição suaviza a transmissão de torque e reduz as variações de rigidez da malha; as exigentes tolerâncias de fabricação minimizam erros de transmissão; e os tratamentos de material e superfície amortecem a vibração residual. Na Raydafon Technology Group Co., Limited, nossa fábrica dominou essa interação ao longo de décadas de experiência, produzindo produtos Precision Gear que oferecem suavidade e silêncio excepcionais nas aplicações mais exigentes.
