Por que as engrenagens helicoidais de precisão são usadas para aplicações de alta redução?

Dentro da caixa compacta de um braço robótico industrial, um servo motor gira a 6.000 rotações por minuto. No entanto, o eixo de saída se move com precisão lenta e deliberada, exercendo centenas de Newton-metros de torque para posicionar uma carga útil pesada. O componente que torna possível esta transformação dramática é umEngrenagem de precisão: a engrenagem helicoidal. Entre em qualquer instalação de fabricação e você encontrará engrenagens helicoidais em funcionamento em transportadores, elevadores, máquinas-ferramentas e equipamentos de embalagem. Eles são os heróis anônimos da transmissão de potência mecânica, convertendo entradas de alta velocidade e baixo torque em saídas de baixa velocidade e alto torque com uma simplicidade que outros tipos de engrenagens não conseguem igualar. Mas por que as engrenagens helicoidais são a escolha padrão para aplicações de alta redução? A resposta está em uma combinação única de geometria, ciência de materiais e física que outros sistemas Precision Gear simplesmente não conseguem replicar.

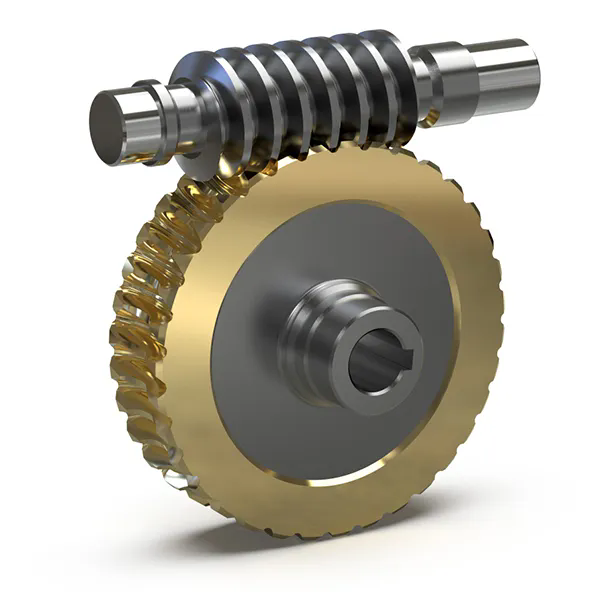

Um par de engrenagens sem-fim consiste em um sem-fim roscado (o elemento de acionamento) e uma roda dentada (o elemento acionado). Esta configuração oferece uma solução elegante para um problema fundamental de engenharia: como conseguir grandes reduções de velocidade em um único estágio. Uma rosca sem-fim de partida única com roda de 60 dentes oferece uma taxa de redução de 60:1 em um pacote compacto. Alcançar a mesma redução com engrenagens de dentes retos exigiria um arranjo de vários estágios, aumentando a complexidade, o custo e o espaço. Além da capacidade de redução, as engrenagens helicoidais oferecem dois benefícios adicionais que são essenciais em muitas aplicações: proporcionam uma operação suave e silenciosa e podem ser projetadas para serem autotravantes, evitando o movimento reverso quando a energia é removida. Este artigo explora os fundamentos técnicos do domínio da engrenagem helicoidal em aplicações de alta redução, desde seus princípios geométricos até as escolhas de materiais que definem seu desempenho.

Índice

• 1. O que torna a geometria de uma engrenagem helicoidal ideal para alta redução?
• 2. Como a ação deslizante das engrenagens helicoidais afeta a eficiência e o desgaste?
• 3. Por que o recurso de travamento automático é fundamental em aplicações de alta redução?
• 4. Quais especificações técnicas definem uma engrenagem sem-fim de precisão de alta qualidade?
• 5. Conclusão
• 6. Perguntas frequentes (FAQ)

1. O que torna a geometria de uma engrenagem helicoidal ideal para alta redução?

Para entender por que as engrenagens helicoidais se destacam em aplicações de alta redução, devemos primeiro entender sua geometria. Imagine um parafuso padrão. À medida que você gira, ele avança linearmente ao longo de seu eixo roscado. Agora imagine enrolar esse parafuso em um círculo, de modo que seus fios se tornem uma hélice contínua. Isso é um verme. A roda que engata nela é uma engrenagem com dentes especialmente cortados que combinam com o perfil da rosca da rosca sem-fim. Quando o sem-fim gira, suas roscas engatam nos dentes da roda, forçando a roda a girar. Este é o princípio fundamental da operação da engrenagem helicoidal.

A chave para uma alta redução está na relação entre a rotação do sem-fim e a rotação da roda. Para um worm de início único – um worm com um único thread contínuo – cada rotação completa do worm avança exatamente um thread. Essa rosca empurra um dente da roda, fazendo com que a roda se mova um dente. Se a roda tiver 60 dentes, o sem-fim deverá girar 60 vezes para completar uma rotação completa da roda. A taxa de redução é simplesmente o número de dentes da roda. Esta é uma redução de 60:1 alcançada em um único par de engrenagens. Em contraste, alcançar uma redução de 60:1 com engrenagens de dentes retos exigiria pelo menos três estágios, cada um com seus próprios eixos, rolamentos e carcaças, aumentando significativamente a complexidade e o custo da transmissão.

A geometria se torna ainda mais poderosa quando se considera worms multi-start. Um sem-fim de duas partidas possui duas roscas, avançando dois dentes por rotação, resultando em uma taxa de redução dos dentes da roda dividida por dois. Um worm de três inícios divide a proporção por três. Essa flexibilidade permite que os projetistas equilibrem a taxa de redução com a eficiência. Taxas de redução mais altas geralmente significam menor eficiência, pois é necessário mais deslizamento. Os worms multi-start oferecem maior eficiência, mas taxas de redução mais baixas. Esta relação geométrica simples – proporção igual ao número de dentes dividido por partidas – é o que torna as engrenagens helicoidais uma solução tão elegante para aplicações de alta redução. Com um único estágio, você pode atingir proporções de 5:1 a mais de 100:1, uma faixa que é difícil de igualar com outros tipos de Precision Gear.

Além do cálculo da relação, a geometria da engrenagem helicoidal também afeta sua capacidade de carga. O fio do verme é uma hélice contínua, o que significa que vários dentes estão em contato a qualquer momento. Isso distribui a carga por uma área maior, reduzindo a tensão de contato e permitindo que a engrenagem suporte torques mais elevados do que uma engrenagem de dentes retos comparável. Em nossa fábrica, fabricamos engrenagens helicoidais com perfis de rosca retificados com precisão para garantir o máximo contato e a mínima concentração de tensão. Essa vantagem geométrica é a razão pela qual as engrenagens helicoidais são as engrenagens de precisão preferidas para aplicações que exigem alto torque em um formato compacto.

2. Como a ação deslizante das engrenagens helicoidais afeta a eficiência e o desgaste?

Ao contrário das engrenagens de dentes retos ou helicoidais, onde os dentes rolam uns contra os outros com deslizamento mínimo, o contato entre um sem-fim e sua roda é predominantemente deslizante. Imagine um pedaço de giz arrastando-se em um quadro negro. O fio da minhoca desliza pela face de cada dente enquanto gira, criando atrito que gera calor e consome energia. Essa ação deslizante é a principal razão pela qual as engrenagens helicoidais são menos eficientes do que outros tipos de engrenagens. Dependendo da taxa de redução e dos parâmetros do projeto, a eficiência pode variar de 50% (para projetos de alta relação e autotravamento) a mais de 90% (para projetos de baixa relação e multipartidas).

Esta não é uma falha de design; é uma consequência física da geometria. A rosca do sem-fim é essencialmente um parafuso e os dentes da roda são a “porca”. Em qualquer par parafuso-porca, o deslizamento é o movimento fundamental. A vantagem é que esse deslizamento permite um engate contínuo e suave, eliminando o impacto e o ruído que podem ocorrer com o rolamento das engrenagens de contato. Em aplicações onde o baixo ruído e a vibração são essenciais, como em equipamentos de fabricação de precisão ou dispositivos médicos, essa compensação compensa a perda de eficiência.

Para gerenciar o atrito e o desgaste causados ​​pelo deslizamento, as engrenagens helicoidais contam com uma combinação cuidadosamente projetada de materiais e lubrificação. O sem-fim é normalmente feito de aço endurecido, como 42CrMo4 ou 20MnCr5, que fornece uma superfície dura e resistente ao desgaste. A roda é feita de um material mais macio, normalmente bronze fosforoso (CuSn12 ou similar). O bronze atua como um material de "sacrifício", adaptando-se à rosca do sem-fim e reduzindo o desgaste do componente sem-fim mais caro. O bronze também possui excelentes propriedades de rolamento, reduzindo o coeficiente de atrito. A diferença na dureza – o sem-fim tem normalmente 58-62 HRC, enquanto a roda de bronze tem 80-100 HB – é uma escolha deliberada de design. O bronze mais macio desgasta preferencialmente, protegendo o sem-fim e permitindo uma longa vida útil.

A lubrificação é igualmente crítica. As engrenagens helicoidais requerem um óleo de alta viscosidade com aditivos de extrema pressão (EP) para manter uma película lubrificante suficiente sob altas pressões e velocidades de deslizamento. Sem lubrificação adequada, o contato deslizante levará rapidamente ao desgaste adesivo, arranhões e falhas prematuras. Nossa fábrica recomenda lubrificantes específicos para cada um de nossos produtos Precision Gear, com base na carga, velocidade e condições de operação. Também projetamos nossas caixas de engrenagens com capacidade adequada de óleo e aletas de refrigeração para dissipar o calor gerado pelo atrito.

A tabela a seguir resume os principais materiais e propriedades de lubrificação para uma engrenagem sem-fim de precisão típica de alta qualidade.

Compreender esta ação de deslizamento é essencial para quem seleciona uma engrenagem de precisão para aplicações de alta redução. A compensação entre eficiência e operação suave, combinada com a seleção adequada de material e lubrificação, é o que torna um projeto de engrenagem helicoidal bem-sucedido. Nossa fábrica aperfeiçoou essas vantagens ao longo de décadas de experiência, otimizando nossos produtos Precision Gear para oferecer desempenho confiável e duradouro nas aplicações mais exigentes.

3. Por que o recurso de travamento automático é fundamental em aplicações de alta redução?

Imagine um elevador de carga transportando uma carga pesada. De repente, a energia falha. O motor para e a carga começa a descer sob a ação da gravidade, acelerando a uma velocidade perigosa. Numa caixa de câmbio típica, isso aconteceria. Em um sistema de engrenagem helicoidal adequadamente projetado, isso não acontece. A carga para e permanece suspensa, mantida no lugar pelo atrito entre o sem-fim e a roda. Este é o recurso de travamento automático, uma propriedade exclusiva das engrenagens helicoidais que é crítica em muitas aplicações de alta redução.

A condição de autotravamento surge da mesma geometria que confere às engrenagens helicoidais sua alta capacidade de redução. O sem-fim é um parafuso e a roda é uma porca. Quando você para de girar o parafuso, a porca não move o parafuso para trás, a menos que o atrito seja superado. Em uma engrenagem helicoidal, o travamento automático ocorre quando o ângulo de atrito (determinado pelo coeficiente de atrito e pelo ângulo de pressão) excede o ângulo de ataque da rosca sem-fim. Quando esta condição é atendida, a carga na roda não consegue superar o atrito para girar o sem-fim. O sistema trava, mantendo a carga no lugar.

O recurso de travamento automático não é automático. Depende da taxa de redução e do coeficiente de atrito. Em geral, um sem-fim de partida única com uma taxa de redução de 30:1 ou superior será autotravante sob condições operacionais típicas. Maior fricção (devido ao aumento da carga ou à baixa lubrificação) torna o autotravamento mais eficaz. Por outro lado, um menor atrito pode reduzir ou eliminar o autotravamento. É por isso que a seleção do lubrificante é crítica: um lubrificante que seja muito eficaz na redução do atrito pode inadvertidamente anular a capacidade de travamento automático da engrenagem.

O travamento automático é um recurso de segurança crucial em muitas aplicações. Elimina a necessidade de freios ou outros dispositivos de retenção, simplificando o projeto e reduzindo custos. Também melhora a segurança, evitando movimentos não intencionais durante a perda de energia. Por exemplo, em um sistema transportador, o travamento automático evita que a correia inverta quando o motor é desligado. Em uma máquina-ferramenta, ele mantém a ferramenta em posição durante uma queda de energia. Esse recurso é o motivo pelo qual as engrenagens helicoidais são amplamente utilizadas em talhas, elevadores e qualquer aplicação onde seja necessária retenção de carga.

A compensação é a eficiência. As engrenagens helicoidais com travamento automático são inerentemente menos eficientes do que os projetos sem travamento automático porque é necessário atrito para obter o efeito de travamento. O mesmo atrito que mantém a carga também rouba energia do sistema durante a operação normal. Em aplicações onde não é necessária retenção de carga, um sem-fim multi-start com um coeficiente de atrito mais baixo pode ser usado para melhorar a eficiência.

Nossos engenheiros de fábrica podem calcular a condição de travamento automático para qualquer projeto específico, levando em consideração a taxa de redução, o ângulo de pressão e o coeficiente de atrito esperado. Esta análise garante que nossos produtos Precision Gear atendam aos requisitos específicos de cada aplicação, equilibrando a necessidade de suporte de carga com a necessidade de eficiência.

4. Quais especificações técnicas definem uma engrenagem sem-fim de precisão de alta qualidade?

A seleção de uma engrenagem de precisão para uma aplicação de alta redução requer uma avaliação completa das especificações técnicas. Esses parâmetros definem o desempenho, a longevidade e a adequação do equipamento para uma determinada aplicação. A tabela a seguir fornece uma visão geral das principais especificações de nossos produtos de engrenagem sem-fim de precisão. Cada parâmetro é cuidadosamente controlado durante nosso processo de fabricação para garantir um desempenho consistente e confiável.

Cada especificação nesta tabela conta uma história sobre o desempenho do equipamento. A distância central determina o tamanho da engrenagem e a capacidade de torque. Uma distância central maior permite engrenagens maiores, que podem suportar cargas mais altas. A relação de redução é o parâmetro principal que define a função da engrenagem. O módulo e o perfil do dente determinam a resistência e a suavidade da operação da engrenagem. O grau de precisão da engrenagem, normalmente DIN 4 a 6 para engrenagens helicoidais de alta qualidade, afeta diretamente o ruído, a vibração e a suavidade da transmissão. Os produtos Precision Gear de nossa fábrica são fabricados de acordo com DIN 5 ou superior, garantindo desempenho excepcional em aplicações exigentes.

Nossa fábrica usa equipamentos avançados de retificação e medição CNC para atingir e verificar essas especificações. Nossas retificadoras podem produzir perfis de dentes com precisão de nível mícron, garantindo o padrão de malha e distribuição de carga corretos. Nossos equipamentos de medição, incluindo testadores de engrenagens e máquinas de medição por coordenadas, verificam se cada engrenagem atende às tolerâncias especificadas. Essa atenção aos detalhes é o que distingue um equipamento de precisão de alta qualidade de um equipamento padrão, e é por isso que nossos produtos são confiáveis ​​em setores onde a confiabilidade e a precisão são fundamentais.

5. Conclusão

O Precision Worm Gear é uma aula magistral em compensações de engenharia. Sua geometria proporciona relações de redução naturais e de alta velocidade que são difíceis de alcançar com outros tipos de engrenagens. Sua ação deslizante, ao mesmo tempo que reduz a eficiência, permite uma operação suave e silenciosa e permite uma capacidade de travamento automático que é crítica para a segurança em muitas aplicações. A combinação de sem-fins de aço temperado e rodas de bronze, apoiadas por lubrificação adequada, produz um sistema de transmissão durável que proporciona anos de serviço confiável. Esteja você projetando um sistema de transporte, uma máquina-ferramenta ou um implemento agrícola, a engrenagem helicoidal oferece uma solução simples, eficaz e comprovada.

NoRaydafon, nossa fábrica fabrica produtos de engrenagens de precisão de alta qualidade há mais de 20 anos. Nossas engrenagens helicoidais são projetadas para atender às especificações mais exigentes, com graus de precisão até DIN 5. Oferecemos uma gama completa de tamanhos e relações, apoiada por suporte técnico abrangente e rigoroso controle de qualidade. Se você está procurando um parceiro confiável para suas necessidades de Precision Gear, convidamos você a entrar em contato conosco para discutir sua aplicação. Entre em contato com Raydafon Technology Group Co., Limited hojepara descobrir como nossas soluções Precision Worm Gear podem impulsionar seu próximo projeto.

6. Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre um worm de inicialização única e um worm de inicialização múltipla e como faço para escolher entre eles?

Resposta: Um sem-fim de partida única possui uma rosca contínua, resultando na maior taxa de redução para uma determinada contagem de dentes de roda. A taxa de redução é igual ao número de dentes da roda. Um worm multi-start possui dois ou mais threads, reduzindo a taxa de redução, mas aumentando a eficiência. Por exemplo, uma roda de 60 dentes com rosca sem-fim de partida única fornece uma proporção de 60:1; com um worm de duas entradas, a proporção é de 30:1. Escolha um worm de início único quando a redução máxima for necessária e a eficiência for menos crítica. Escolha um worm multi-start quando precisar de uma redução moderada com maior eficiência ou quando o travamento automático não for necessário.

Pergunta 2: Por que as engrenagens helicoidais geram tanto calor e como isso pode ser gerenciado?

Resposta: O calor em uma engrenagem helicoidal é gerado pelo atrito deslizante entre o sem-fim e os dentes da roda. Esta é uma característica inerente à geometria da engrenagem helicoidal. Para gerenciar o calor, os sistemas de engrenagens helicoidais requerem lubrificação adequada para reduzir o atrito e dissipar o calor. O invólucro deve ser projetado com área de superfície suficiente para dissipar o calor por convecção. Em aplicações de alta potência, pode ser necessário o resfriamento forçado (resfriamento por ventilador ou líquido). Nossa fábrica pode recomendar o método de resfriamento apropriado para sua aplicação específica.

Pergunta 3: Como posso determinar se minha engrenagem helicoidal está apresentando desgaste excessivo?

Resposta: Os sinais mais comuns de desgaste excessivo em uma engrenagem helicoidal são aumento de folga, aumento de ruído e temperaturas operacionais mais altas. A inspeção visual dos dentes da engrenagem pode revelar sinais de desgaste, como aparência polida ou desgastada, corrosão ou arranhões. A análise regular do óleo pode detectar a presença de partículas de desgaste, fornecendo uma indicação precoce de desgaste. O método mais confiável é monitorar o desempenho do equipamento ao longo do tempo e realizar inspeções periódicas. Nossa fábrica recomenda um cronograma de inspeção de rotina com base nas condições operacionais da engrenagem.

Pergunta 4: Uma engrenagem helicoidal pode ser acionada em marcha à ré pela carga?

Answer: Isso depende do design da engrenagem. Se a engrenagem for autotravante, a carga não poderá acionar o sem-fim em marcha à ré. No entanto, se o atrito for insuficiente (devido à baixa carga, alta lubrificação ou um projeto de múltiplas partidas com uma pequena taxa de redução), a carga pode retroceder o sem-fim. Em muitas aplicações, isto é indesejável e o recurso de travamento automático é incorporado intencionalmente. Em outras aplicações, a retro-dirigibilidade pode ser necessária por razões operacionais ou de segurança. Nossa fábrica pode projetar uma engrenagem de precisão com as características de travamento automático apropriadas para sua aplicação específica.

Pergunta 5: Qual é o grau de precisão típico para uma engrenagem helicoidal de alta qualidade?

Resposta: Uma engrenagem de precisão de alta qualidade é normalmente fabricada de acordo com os padrões de qualidade DIN 5 ou AGMA 12 ou superiores. Essas classes garantem operação suave, baixo ruído e folga mínima. Para aplicações menos exigentes, DIN 6-7 pode ser aceitável. Nossa fábrica pode fabricar engrenagens helicoidais de acordo com o grau DIN 4 para aplicações da mais alta precisão, como posicionamento de máquinas-ferramenta e robótica. A seleção do grau de precisão depende da precisão da aplicação e dos requisitos de ruído.
