Engrenagem helicoidal de plástico
  • Engrenagem helicoidal de plásticoEngrenagem helicoidal de plástico
  • Engrenagem helicoidal de plásticoEngrenagem helicoidal de plástico

Engrenagem helicoidal de plástico

A Raydafon molda engrenagens helicoidais de plástico personalizadas em POM e náilon em sua própria fábrica em Ningbo, China. As ferramentas padrão cobrem o módulo M0.1–M2.0, furos de Ø1,40 mm a Ø3,05 mm, diâmetros externos de Ø10–Ø50 mm (até Ø120 mm em ferramentas personalizadas) e larguras de face de 2,0–10,0 mm, com uma faixa de temperatura de trabalho de -30 °C a +100 °C. Como a forma do dente é produzida no molde de injeção em vez de cortada, o ângulo e o perfil da hélice permanecem consistentes em todo o lote, e as engrenagens funcionam de forma autolubrificante e silenciosa – o ruído medido é cerca de 20% menor do que os acionamentos de engrenagens de dentes retos equivalentes na mesma aplicação. Classes preenchidas com vidro estão disponíveis onde é necessário maior torque ou rigidez, e engrenagens usinadas de plástico ou metal são cotadas onde o plástico moldado não pode atender à tarefa. Envie seu desenho ou detalhes de amostra para verificação de ferramentas e cotação em 24 horas.

Engrenagem helicoidal de plástico - POM e nylon, M0.1 a M2.0

Engrenagens helicoidais moldadas por injeção para pequenos acionamentos que necessitam de funcionamento silencioso, sem lubrificação e baixo peso. As ferramentas padrão abrangem módulos M0.1–M2.0, furos de Ø1,40 a Ø3,05 mm, diâmetros externos de Ø10–Ø50 mm e larguras de face de 2,0–10,0 mm, com geometria de dente moldada em vez de dentes cortados — para que a consistência dente a dente seja mantida em todo o lote.

  • M0.1–M2.0Gama de módulos padrão
  • Ø1,40–3,05Faixa de furo padrão
  • Ø10–50Faixa de diâmetro externo (mm)
  • −30 a +100Temperatura de trabalho (°C)

Fabricante de engrenagens helicoidais de plástico na China - POM personalizado e engrenagens helicoidais de nylon

A Raydafon molda engrenagens helicoidais de plástico em sua própria fábrica em Ningbo, China, para OEMs que precisam de uma engrenagem silenciosa e autolubrificante em vez de uma engrenagem de aço cortado. Os dentes da engrenagem são formados no molde de injeção, de modo que o ângulo da hélice, o perfil e a posição do furo são fixados pela ferramenta, e não por uma etapa de usinagem posterior – razão pela qual a forma do dente entre lotes permanece consistente e o custo unitário cai quando a ferramenta está em operação. Os compradores típicos são construtores de pequenas máquinas, fabricantes de equipamentos médicos e de laboratório, fabricantes de eletrodomésticos e bombas e qualquer pessoa que substitua um par de engrenagens de metal lubrificado por um de plástico livre de manutenção.

O ferramental padrão é o caminho mais rápido e barato: envie o módulo, número de dentes, ângulo de hélice, furo e largura da face, e se o molde existir, cotamos do ferramental em estoque. Onde a geometria é nova, construímos a ferramenta e moldamos de acordo com o seu desenho. Produtos relacionados da mesma oficina incluem oengrenagem helicoidalgama em metal para maior torque, o completoengrenagem de plásticolinha em esporão, verme e formas internas, eengrenagens de dentes retosse sua unidade não precisar de sobreposição helicoidal.

Especificações

  • Tipo de produtoEngrenagem helicoidal (moldada por injeção)
  • Módulo padrãoM0.1 – M2.0
  • MaterialPoliacetal (POM) / Nylon, classes com enchimento de vidro mediante solicitação
  • Furo padrãoØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Diâmetro externoØ10,0 – Ø50,0 mm, até Ø120 mm em ferramentas personalizadas
  • Largura da face (L)2,0 – 10,0 mm
  • Temperatura de trabalho−30 °C a +100 °C
  • LubrificaçãoAutolubrificante, sem necessidade de graxa em serviço normal
  • PersonalizaçãoMódulo para M3.0, contagem de dentes, ângulo de hélice, furo, cubo, rasgo de chaveta, cor

Especificação padrão. O furo, o diâmetro externo e a largura da face são flexíveis dentro das faixas mostradas - informe-nos os valores que você precisa.

Tipo Módulo Material Furo Diâmetro externo Largura da face (L)
Engrenagem helicoidal M0.1 – M2.0 Poliacetal (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (flexível) Ø10,0 – Ø50,0 mm (flexível) 2,0 – 10,0 mm (flexível)

Tolerância e capacidade:as engrenagens de plástico moldado possuem uma faixa de tolerância mais ampla do que as engrenagens de metal cortadas, e os números exatos dependem do módulo, da espessura da parede e do tipo do material. Por favor, indique a folga e a tolerância à distância central que sua montagem precisa na fase de cotação - confirmaremos o que a ferramenta pode suportar ou recomendaremos uma engrenagem de corte se o plástico não puder atendê-la.

POM ou Nylon: Escolhendo o Material Certo

Poliacetal (POM)

A escolha padrão para pequenas engrenagens de precisão. Baixo atrito, alta rigidez e dimensões muito estáveis ​​sob umidade, o que mantém a distância central e a folga previsíveis. Melhor para unidades de funcionamento contínuo e para montagens onde a engrenagem deve manter tolerância durante meses.

Náilon (PA)

Mais resistente e mais tolerante a impactos que o POM, com melhor amortecimento de choques e vibrações, mas absorve umidade e muda ligeiramente de dimensão com a umidade. Adequado para acionamentos intermitentes, com carga de impacto ou de alta vibração, em vez de posicionamento com tolerância restrita.

Classes cheias de vidro

A adição de fibra de vidro aumenta a resistência e a rigidez para maior torque e melhora a resistência à fluência em temperaturas elevadas, mas aumenta o desgaste do molde e reduz ligeiramente o amortecimento natural. Aconselharemos sobre a nota e a expectativa de vida para o seu serviço.

Se o seu requisito de torque estiver além do que o plástico moldado pode suportar, a resposta honesta é uma engrenagem cortada - consulte nossoengrenagem de dentes retose gama de engrenagens helicoidais em metal. Preferimos citar a peça certa do que vender uma engrenagem de plástico que falha em serviço.

Detalhes do produto

As fotografias abaixo mostram nossas engrenagens helicoidais de plástico moldado: forma do dente, acabamento do cubo e do furo e o conjunto de engrenagens montado.

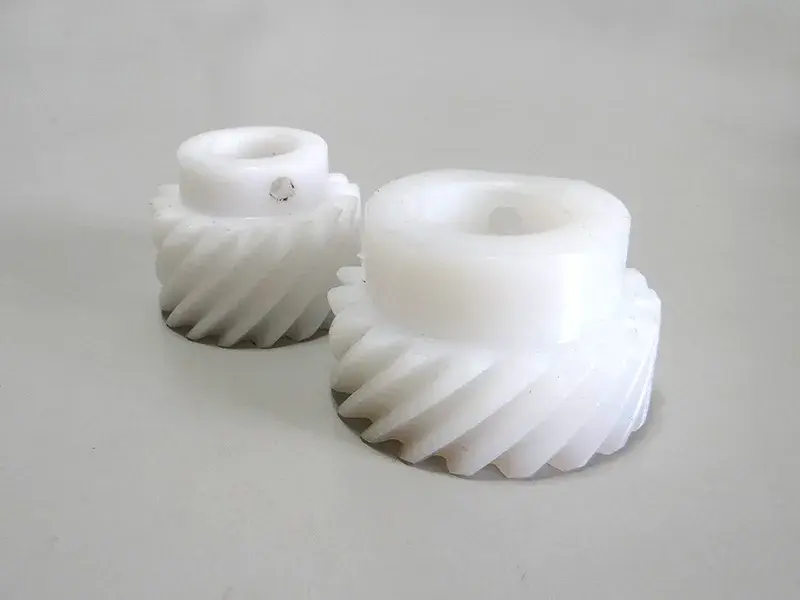

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Engrenagem helicoidal de plástico moldado — ângulo da hélice, forma do dente e furo acabado.
Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Engrenagem helicoidal POM padrão com cubo e furo de precisão.
Plastic helical gear set assembled in a small drive application
Conjunto de engrenagens helicoidais plásticas montadas em um pequeno acionamento.

Principais vantagens

  1. 01

    Autolubrificante

    O POM e o náilon correm um contra o outro ou contra o aço sem película de óleo ou graxa, de modo que uma caixa de engrenagens que antes precisava de uma câmara de lubrificação, vedações e um intervalo de manutenção pode ser construída sem manutenção.

  2. 02

    Transmissão silenciosa

    A sobreposição da hélice de um dente helicoidal engata gradualmente, em vez de com um único impacto, e o próprio polímero amortece a vibração – o ruído medido em nossas engrenagens é cerca de 20% inferior aos acionamentos de engrenagens de dentes retos equivalentes na mesma aplicação.

  3. 03

    Menor peso alternativo

    O plástico moldado é muito mais leve que o aço ou o latão, o que reduz a inércia das peças acionadas. Isso é importante em ferramentas manuais, instrumentos portáteis, pequenos mecanismos de posicionamento e outros produtos sensíveis ao peso.

  4. 04

    Corrosão e resistência química

    Os plásticos de engenharia não enferrujam e resistem à maioria dos ácidos, álcalis, detergentes e agentes de limpeza em contato com alimentos, de modo que a engrenagem pode funcionar em ambientes úmidos, lavados ou levemente corrosivos, onde uma engrenagem de metal precisaria de revestimento.

  5. 05

    Geometria moldada consistente

    A forma do dente vem da cavidade do molde, portanto cada peça do lote é essencialmente idêntica — sem desvio de desgaste da fresa, sem variação de perfil entre trechos e muito menos esforço de inspeção para você.

  6. 06

    Preço direto da fábrica

    Ferramenta, moldagem e inspeção acontecem sob o mesmo teto, sem margem comercial entre eles. O preço unitário é determinado pelo estágio de ferramental, não por uma camada intermediária.

Como uma engrenagem helicoidal transmite torque

Os dentes de uma engrenagem de dentes retos encontram os dentes correspondentes de uma só vez. Os dentes de uma engrenagem helicoidal são colocados em um ângulo em relação ao eixo, de modo que o contato começa em uma extremidade do dente e se estende até a outra, da mesma forma que um zíper fecha. A carga, portanto, aumenta gradualmente em vez de chegar como um impacto, que é a principal razão pela qual um par helicoidal funciona de maneira mais suave e silenciosa do que um par de dentes retos na mesma velocidade e carga.

O segundo efeito é o compartilhamento de carga. Como vários dentes estão em contato a qualquer momento ao longo dessa linha diagonal, a força necessária para transmitir um determinado torque é espalhada por uma área maior do flanco do dente, de modo que a pressão de contato local é menor e o desgaste superficial é mais lento. Um único dente de plástico que suportasse toda a carga se deformaria; um conjunto de dentes compartilhando isso não acontece - e é exatamente por isso que a geometria helicoidal é adequada para materiais relativamente macios, como POM e náilon.

Os dentes helicoidais também produzem uma carga axial ao longo do eixo, portanto, os rolamentos ou arruelas de encosto no eixo devem ser capazes de suportá-la. Esse é o único ponto de projeto que vale a pena verificar antes de especificar uma engrenagem helicoidal no lugar de uma engrenagem de dentes retos: a sobreposição dos dentes proporciona tranquilidade e divisão de carga, mas transfere uma força axial extra para o restante da montagem.

Aplicativos

  • Motoredutores pequenosEstágios de redução silenciosos
  • Dispositivos médicos e de laboratórioAcionamentos limpos e sem lubrificação
  • Equipamentos para alimentos e bebidasPeças laváveis ​​e quimicamente resistentes
  • Eletrodomésticos e de escritórioAtuação e temporizadores de baixo ruído
  • Acessórios automotivosEspelhos, assentos, travas, pequenos atuadores
  • Instrumentação e robóticaAcionamentos de posicionamento leves e de baixa inércia
  • Máquinas de venda e distribuiçãoMecanismos autolubrificantes de longa duração
  • Bombas e válvulasEngrenagem interna não enferrujada

Caso sua aplicação não esteja listada, envie o desenho ou a peça de amostra. Na maioria dos casos, podemos confirmar a partir do módulo, do furo e do ângulo da hélice se a ferramenta padrão se ajusta ou se é necessário um novo molde.

Perguntas frequentes do comprador

  • Essas engrenagens são moldadas ou usinadas em barra de plástico?Eles são moldados por injeção em ferramentas de aço, o que mantém a geometria do dente idêntica em todo o lote e reduz o custo unitário. Engrenagens plásticas usinadas estão disponíveis para protótipos e volumes muito baixos.
  • Qual é o torque máximo que uma engrenagem helicoidal de plástico pode suportar?Depende do módulo, largura da face, contagem de dentes e qualidade do material, por isso não publicamos uma única figura. Envie o torque, a velocidade e o ciclo de trabalho e nós recomendaremos um módulo e material, ou informaremos se o serviço precisa de uma engrenagem de metal.
  • Preciso lubrificar a engrenagem?Não em serviço normal. POM e náilon são autolubrificantes. Para funcionamento contínuo em alta velocidade ou alta carga, uma pequena quantidade de graxa compatível pode prolongar a vida útil, e diremos isso na fase de cotação se sua tarefa precisar.
  • Que tolerâncias você pode manter no furo e na forma do dente?As peças moldadas seguram uma faixa mais larga do que as engrenagens cortadas. Diga-nos a distância central e a tolerância de folga que sua montagem precisa e nós confirmaremos se a ferramenta pode atendê-la ou cotaremos uma peça usinada se não puder.
  • Qual é o custo do ferramental e o prazo de entrega para um equipamento personalizado?O custo do ferramental depende do módulo, número de cavidades e tamanho da engrenagem; módulos maiores e ferramentas com múltiplas cavidades custam mais. Assim que o desenho for aprovado, confirmamos o prazo de entrega da ferramenta e o cronograma da amostra com o orçamento, normalmente em até 24 horas após o recebimento do desenho.
  • Você pode combinar uma peça de amostra que já usamos?Sim. Envie uma amostra ou desenho cotado — módulo, número de dentes, ângulo de hélice, furo, largura de face e material. Confirmaremos se ele corresponde às ferramentas existentes ou se precisa de um novo molde e faremos um orçamento de qualquer maneira.

Produtos relacionados e leituras adicionais

Solicite uma cotação de engrenagem helicoidal plástica

Envie detalhes do seu desenho ou amostra - módulo, contagem de dentes, ângulo de hélice, furo, largura da face, material e quantidade. Confirmamos se as ferramentas padrão se ajustam ou se um novo molde é necessário e respondemos com preço e prazo de entrega dentro de 24 horas.

Enviar consulta agora

* Os valores citados (redução de ruído, faixa de temperatura, módulos e faixas de furo) referem-se a ferramentas padrão e condições normais de serviço. Por favor, confirme o desenho final e a qualidade do material antes de fazer o pedido.
