Cilindro de lança hidráulica para miniescavadeira
  • Cilindro de lança hidráulica para miniescavadeiraCilindro de lança hidráulica para miniescavadeira
  • Cilindro de lança hidráulica para miniescavadeiraCilindro de lança hidráulica para miniescavadeira

Cilindro de lança hidráulica para miniescavadeira

A Raydafon fabrica cilindros de lança hidráulica para miniescavadeiras em sua própria fábrica em Ningbo, China. Os diâmetros de furo padrão variam de 50 mm a 125 mm com diâmetros de haste de 25 mm a 75 mm, curso de até 1.000 mm, impulso máximo de 361 kN a 29,4 MPa e uma faixa de temperatura de trabalho de -20 °C a +70 °C. O cano é forjado em liga de aço de alta resistência e o furo é retificado com precisão, reduzindo o atrito interno e proporcionando controle preciso da lança em baixa velocidade. Uma estrutura de vedação dupla integrada com borracha importada resistente ao desgaste e um limpador externo protegem o lábio de vedação contra poeira e umidade, prolongando a vida útil em mais de 40%. O exterior da haste e do cano tem tratamento anticorrosivo para chuva, lama e lavagem. O furo, a haste, o curso, os centros de montagem e as posições das portas são produzidos de acordo com o desenho para instalação ou substituição do OEM em máquinas da classe de 1 a 8 toneladas. Envie o modelo da sua escavadeira ou o desenho original para orçamento em até 24 horas.

Cilindro de lança hidráulica para miniescavadeira — Diâmetro 50–125 mm, Curso até 1000 mm

O cilindro da lança é o aríete que levanta e abaixa a lança de uma miniescavadeira e é o cilindro que suporta a maior carga em toda a máquina. Raydafon forja o cano em liga de aço de alta resistência, retifica o furo para reduzir o atrito interno e o veda com um arranjo de vedação dupla para condições de local empoeirado. Fornecido como equipamento OEM ou como um cilindro de reposição feito de acordo com o desenho original.

  • 50–125 mmDiâmetro do furo
  • 25–75 mmDiâmetro da haste
  • ≤ 1000mmAVC
  • 361 kNImpulso máximo
  • −20 a +70°CTemperatura de trabalho
01 / VISÃO GERAL

Cilindro de lança hidráulica para miniescavadeira - OEM e fornecimento de reposição

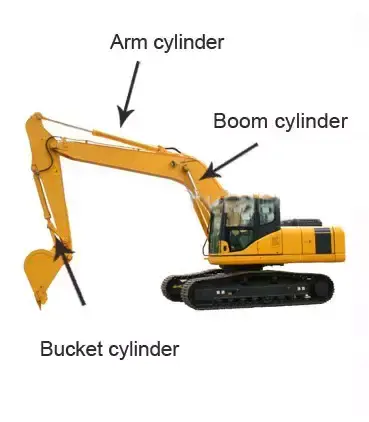

O cilindro da lança fica entre a estrutura da máquina e a lança e é o componente que levanta toda a estrutura superior da escavadeira. Em uma miniescavadeira, o aríete da lança funciona com um curso mais curto do que uma máquina de tamanho normal, mas em um ciclo de trabalho elevado, muitas vezes milhares de ciclos por dia em trabalhos municipais, de paisagismo e agrícolas. Essa combinação – curso curto, alta contagem de ciclos, ambiente empoeirado – é o que a especificação precisa responder, e não apenas a força bruta.

A Raydafon produz este cilindro em sua própria fábrica em Ningbo, China, tanto para fabricantes de máquinas quanto para o mercado de reposição. Os diâmetros de furo padrão variam de 50 mm a 125 mm com diâmetros de haste de 25 mm a 75 mm, curso de até 1.000 mm e empuxo máximo de 361 kN, com uma faixa de temperatura de trabalho de -20 °C a +70 °C. Cilindros relacionados da mesma fábrica incluem o mais largocilindro hidráulico da máquina escavadoraalcance, ocilindro hidráulico de caçamba para escavadeira pequenaque trabalha com ele na mesma máquina, e ocilindro hidráulicocatálogo cobrindo outras máquinas móveis.

02 / ESPECIFICAÇÕES

Especificações Técnicas

  • Nome do produtoCilindro de lança hidráulica para miniescavadeira
  • Diâmetro do furo50 mm – 125 mm
  • Diâmetro da haste25mm – 75mm
  • AVC≤ 1000mm
  • Impulso máximo361 kN
  • Pressão máxima29,4MPa
  • Temperatura de trabalho−20 °C a +70 °C
  • Material do canoForjamento de liga de aço de alta resistência, furo retificado de precisão
  • SelagemEstrutura de vedação dupla com borracha importada resistente ao desgaste
  • Tratamento de superfícieHaste e cano com tratamento anticorrosivo exterior
  • MontagemPara desenho de máquina – disposição de pino, manilha ou flange
  • PersonalizaçãoFuro, haste, curso, centros de montagem, posição da porta, cor da pintura

Folha de especificações padrão para o cilindro da lança da miniescavadeira.

Parâmetro Valor
Diâmetro do furo 50 mm – 125 mm
Diâmetro da haste 25mm – 75mm
AVC ≤ 1000mm
Impulso máximo 361 kN
Pressão 29,4MPa
Temperatura de trabalho −20 °C a +70 °C

Como o impulso e o diâmetro se relacionam:o empuxo máximo de 361 kN aplica-se ao maior furo na faixa de 29,4 MPa. Um furo menor produz proporcionalmente menos força na mesma pressão - um furo de 50 mm a 29,4 MPa fornece aproximadamente 57,7 kN, um furo de 63 mm cerca de 91,6 kN e um furo de 80 mm cerca de 147,8 kN. Sempre especifique o furo junto com a pressão do sistema, pois o empuxo que sua máquina precisa é o que decide o furo, e não o contrário.

03 / DETALHE DO PRODUTO

Detalhes do produto

Fotografias e vistas de referência do cilindro da lança que produzimos para miniescavadeiras.

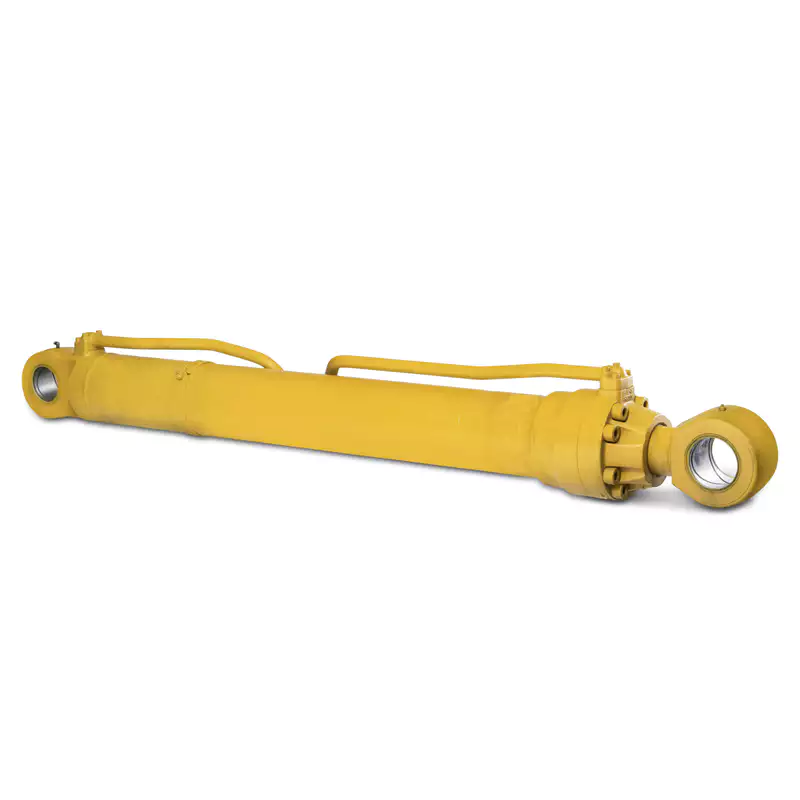

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Cilindro de lança hidráulica para miniescavadeira - cano, haste e extremidades de montagem.

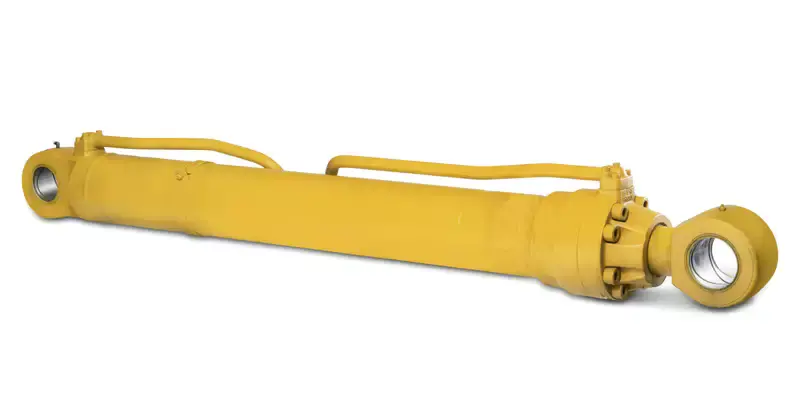

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Corpo de liga de aço forjado com furo retificado de precisão.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Dimensão e referência de montagem – confirme com sua máquina antes de fazer o pedido.

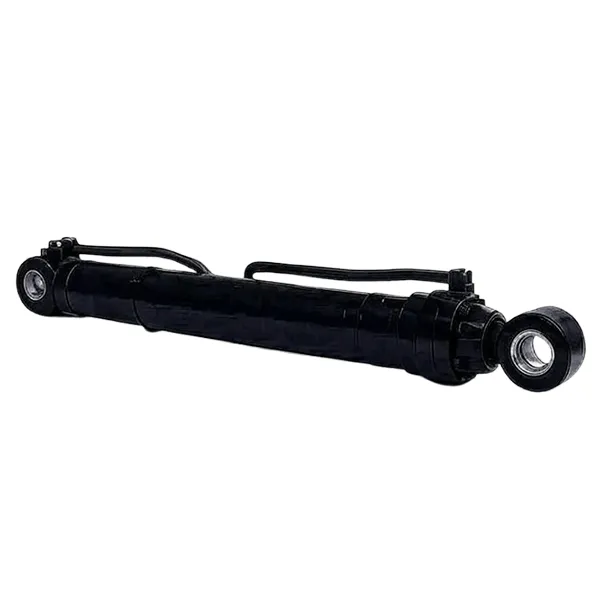

Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Superfície da haste e arranjo de vedação dupla.
04 / CONSTRUÇÃO

Características do produto e construção

Cano forjado e furo retificado

O cano é forjado em material de liga de alta resistência, em vez de usinado em tubo, o que proporciona uma estrutura de grão mais uniforme e melhor resistência à fadiga nas extremidades rosqueadas e soldadas. O furo é então retificado com precisão para que a vedação do pistão funcione contra um acabamento superficial consistente; esse acabamento é o que mantém o coeficiente de atrito interno baixo – cerca de 30% menor do que um furo não retificado em nossos testes de comparação – e é por isso que a lança ainda pode ser avançada com precisão quando a máquina está trabalhando em um espaço apertado onde centímetros são importantes.

Vedação dupla para locais empoeirados

Cada cilindro usa uma estrutura de vedação dupla integrada com borracha importada resistente ao desgaste. A vedação interna mantém a pressão hidráulica enquanto o limpador externo mantém a poeira e a umidade longe do lábio de vedação, que é o arranjo que importa no trabalho no local: uma única vedação que pode funcionar contaminada é o que produz o gotejamento lento que eventualmente se torna um vazamento. Em serviço, esta construção prolonga a vida útil do cilindro em mais de 40% em comparação com um arranjo de vedação única e reduz a frequência com que a máquina precisa sair do trabalho para manutenção.

Feito de acordo com a geometria da sua máquina

O furo, a haste, o curso, os centros de montagem e as posições das portas são produzidos de acordo com o desenho. Para um cilindro de substituição esta é a parte crítica - os centros de montagem e os diâmetros dos pinos devem corresponder exatamente à lança e à estrutura da máquina, por isso envie o desenho original, o modelo da máquina ou as dimensões medidas do cilindro avariado e combinaremos a interface antes de cotar. Diferentes configurações de curso e pressão estão disponíveis em toda a linha para atender às tarefas municipais, paisagísticas e agrícolas.

05 / COMPATIBILIDADE

Compatibilidade de Máquina

Este cilindro de lança é fornecido para miniescavadeiras na classe de aproximadamente 1 a 8 toneladas, onde diâmetros de furo na faixa de 50 a 125 mm são padrão. É instalado tanto como equipamento original como como substituição em máquinas das seguintes marcas, entre outras:

  • Kubota
  • Yanmar
  • Takeuchi
  • Lince
  • Lagarta
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Observe:os nomes das marcas são listados apenas para indicar as classes de máquinas nas quais este cilindro é normalmente instalado. Raydafon é um fabricante independente e não é afiliado, autorizado ou fornecedor de equipamento original dessas marcas. Sempre confirme o desenho de montagem do seu modelo específico antes de fazer o pedido.

Não tem certeza de qual diâmetro e curso sua máquina precisa? Envie o modelo da escavadeira, o diâmetro interno e da haste do cilindro existente, seu comprimento pino a pino e a pressão do sistema, e confirmaremos a configuração.

06 / APLICAÇÕES

Aplicativos

As miniescavadeiras são compradas porque cabem onde as máquinas de tamanho normal não cabem, e é exatamente aí que o controle do cilindro da lança é mais importante.

Manutenção de estradas municipais

Colocação de tubulações e reparos em tampas de bueiros em ruas estreitas, onde a lança precisa ser posicionada lentamente em vez de balançada. O controle preciso de baixa velocidade reduz o risco de atingir serviços enterrados ou superfícies acabadas.

Recuperação e plantio de pomar

Limpeza de tocos de árvores velhas e preparação de novas parcelas, com a lança elevada e baixada em torno das árvores em pé. O movimento controlado evita danos às árvores frutíferas que devem permanecer no local.

Trabalhos de construção e demolição

Demolição de paredes baixas e elevação de materiais de construção leves, onde a produção de energia estável sob uma carga variável mantém a operação previsível para o operador e segura para qualquer pessoa que trabalhe nas proximidades.

Conservação da água em terras agrícolas

Corte de valas de drenagem com profundidade e largura controladas, o que só será repetível se o cilindro da lança mantiver a posição sob carga, em vez de flutuar quando a caçamba encontrar resistência.

Paisagismo e construção de jardins

Nivelamento, abertura de valas e movimentação de solo em terrenos residenciais confinados, onde uma máquina compacta com controle preciso da lança proporciona um acabamento mais limpo e menos limpeza manual.

Substituição e reparo

Substituição direta de um cilindro de lança riscado, torto ou com vazamento em uma máquina existente, produzida de acordo com o desenho original ou amostra medida para que os pinos e as portas se alinhem.

07 / POR QUE RAYDAFON

Vantagens do produto

  • Fornecimento direto da fábricaO cilindro é forjado, usinado, montado e testado na própria fábrica da Raydafon, portanto não há margem comercial entre você e a produção, e os desenhos e as vedações sobressalentes permanecem disponíveis durante a vida útil da máquina.
  • Menor atrito internoO furo retificado de precisão e a folga correspondente da vedação do pistão reduzem o atrito interno, o que se manifesta como um controle mais suave em baixa velocidade e menos calor gerado no óleo hidráulico durante turnos longos.
  • Vedação construída para as condições do localA vedação dupla com um limpador externo é especificada para poeira e umidade, e não para uma oficina limpa, o que prolonga a vida útil em mais de 40% e reduz o tempo de inatividade não planejado.
  • Faixa de golpes e pressõesA configuração do diâmetro, da haste, do curso e da pressão pode ser adaptada à máquina em vez de forçar o tamanho de catálogo mais próximo, o que é importante ao substituir um cilindro em um modelo descontinuado.
  • Tratamento de superfície anticorrosivoO exterior da haste e do cilindro são tratados contra corrosão, de modo que o cilindro sobrevive à chuva, lama e lavagens sem corrosão na superfície que destrói as vedações.
  • Substituição baseada em desenhoEnvie o desenho original, modelo da máquina ou dimensões medidas e a substituição será produzida nessa interface, para que pinos, portas e centros de montagem se encaixem sem modificação no local.

O impulso, a vida útil da vedação e o intervalo de manutenção dependem do diâmetro selecionado, da pressão do sistema, do ciclo de trabalho e da qualidade da filtragem do óleo hidráulico da máquina. Forneça-nos o modelo da escavadeira e a pressão de trabalho, e confirmaremos o diâmetro e o curso em relação à carga que o cilindro realmente suportará.

08 / PERGUNTAS FREQUENTES DO COMPRADOR

Perguntas frequentes do comprador

  • Que diâmetro, curso e pressão este cilindro da lança da miniescavadeira cobre?Diâmetros de furo de 50 mm a 125 mm, diâmetros de haste de 25 mm a 75 mm, curso de até 1000 mm e pressão máxima de 29,4 MPa. O empuxo máximo é de 361 kN no furo maior; furos menores produzem proporcionalmente menos força na mesma pressão, portanto, o furo deve ser selecionado com base no empuxo que sua máquina precisa.
  • Você pode fazer uma substituição para meu modelo específico de escavadeira?Sim. Envie o modelo da máquina, o desenho original ou o furo medido, diâmetro da haste, curso, comprimento pino a pino e detalhes de montagem do cilindro com falha. Confirmamos a interface e produzimos o cilindro correspondente, o que evita os problemas de encaixe decorrentes do uso de um tamanho genérico.
  • Qual é a diferença entre empuxo máximo e pressão?Pressão é a pressão hidráulica para a qual o cilindro está classificado, neste caso 29,4 MPa. O empuxo é a força que a pressão produz na área do pistão, e é por isso que ela muda com o diâmetro do furo – 361 kN no furo de 125 mm, mas apenas cerca de 57,7 kN no furo de 50 mm e na mesma pressão.
  • Em que faixa de temperatura o cilindro pode trabalhar?A faixa de trabalho padrão é de −20 °C a +70 °C. Para máquinas operando fora dessa faixa, ou com óleo hidráulico mais quente, informe-nos a temperatura contínua do óleo e confirmaremos o material de vedação e a especificação adequada.
  • Como o cilindro é protegido contra poeira e água?Utiliza uma estrutura de vedação dupla com borracha importada resistente ao desgaste e um limpador externo, para que o lábio de vedação fique protegido contra poeira e umidade. Esse arranjo é especificado para as condições do local e não para um ambiente limpo e é o que prolonga a vida útil em mais de 40%.
  • Quais informações você precisa cotar e podem ser fornecidas vedações sobressalentes?Modelo da máquina, diâmetro do furo e da haste, curso, pressão de trabalho, tipo e quantidade de montagem - quanto mais você enviar, mais rápido confirmaremos o projeto. Kits de vedação e componentes de reposição estão disponíveis separadamente para que a máquina possa retornar ao serviço após uma falha na vedação sem substituir todo o cilindro. A cotação é normalmente dentro de 24 horas.
09 / RELACIONADO

Produtos relacionados e leituras adicionais

Solicite uma cotação de cilindro de lança de miniescavadeira

Envie o modelo da escavadeira, diâmetro do furo e da haste, curso, pressão de trabalho, tipo de montagem e quantidade — ou o desenho original. Confirmamos a configuração em sua máquina e respondemos com preço e prazo de entrega em 24 horas.

Enviar consulta agora

* O empuxo máximo de 361 kN se aplica ao maior furo na faixa de 29,4 MPa. Por favor, confirme o diâmetro, o curso e as dimensões de montagem da sua máquina antes de fazer o pedido. Os nomes das marcas são usados ​​apenas para indicar classes de máquinas e não implicam nenhuma afiliação.
