Como as engrenagens de precisão são fabricadas para aplicações industriais?

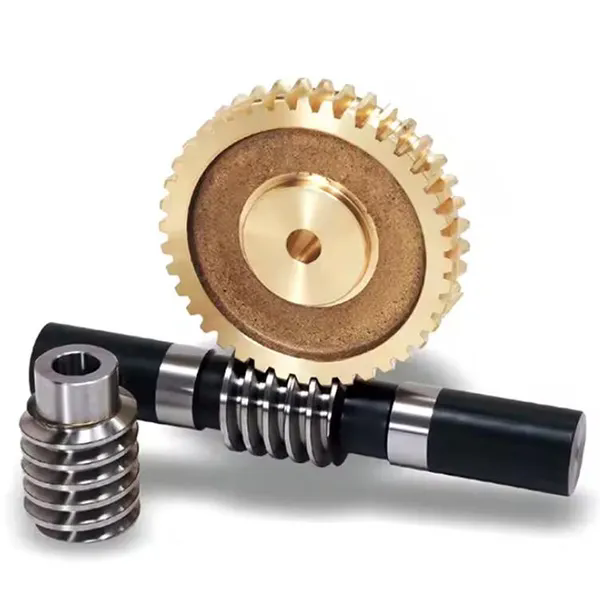

As engrenagens de precisão são os blocos de construção fundamentais das máquinas modernas, transmitindo potência e movimento com precisão exata em tudo, desde transmissões automotivas e caixas de engrenagens industriais até robótica e turbinas eólicas. Mas como esses componentes críticos são fabricados de acordo com padrões tão rigorosos? O processo de fabricação de uma engrenagem de precisão é uma operação complexa e de vários estágios que combina metalurgia avançada, usinagem de precisão e rigoroso controle de qualidade. Começa com a seleção do material certo, muitas vezes liga de aço que é forjada ou fundida em um formato quase final, seguida por uma série de operações de corte, tratamento térmico e acabamento que transformam a peça bruta em uma engrenagem com dentes com precisão de alguns mícrons. Na Raydafon Technology Group Co., Limited, nossa fábrica produz engrenagens de alta precisão há mais de duas décadas, atendendo indústrias que vão desde aeroespacial até máquinas pesadas. Este artigo fornece um guia passo a passo abrangente para a fabricação deengrenagens de precisão, abrangendo os principais processos, tecnologias e medidas de garantia de qualidade que garantem que cada equipamento atenda aos exigentes requisitos das aplicações industriais.

A fabricação de um Precision Gear é uma sequência de processos cuidadosamente orquestrada, cada um dos quais adiciona uma capacidade ou propriedade específica. As operações primárias incluem: preparação de material e forjamento, corte de engrenagens (usando processos como fresagem, modelagem ou brochamento), tratamento térmico para melhorar as propriedades mecânicas e operações de acabamento, como retificação e brunimento para obter a geometria final e o acabamento superficial. Cada uma dessas etapas deve ser controlada com precisão para garantir que o perfil do dente, o passo e a rugosidade da superfície da engrenagem atendam às tolerâncias especificadas. Além disso, técnicas avançadas de inspeção, incluindo máquinas de medição por coordenadas (CMMs) e equipamentos de teste de engrenagens, são usadas para verificar se a engrenagem de precisão acabada está em conformidade com as especificações do projeto. Neste guia abrangente, detalharemos cada etapa do processo de fabricação, forneceremos especificações técnicas detalhadas e compartilharemos as melhores práticas da ampla experiência de nossa fábrica na área. Quer você seja um engenheiro de projeto, um planejador de produção ou um profissional de compras, este artigo o ajudará a compreender a arte e a ciência por trás da fabricação de engrenagens de precisão.

Índice

• 1. Qual é o papel da seleção de materiais e do forjamento na fabricação de engrenagens de precisão?
• 2. Como os processos de corte de engrenagens (fresamento, modelagem, brochamento) moldam os dentes da engrenagem?
• 3. Quais operações de tratamento térmico e acabamento são aplicadas às engrenagens de precisão?
• 4. Como as engrenagens de precisão são inspecionadas e validadas para aplicações industriais?
• Perguntas frequentes (FAQ)
• Conclusão e consulta sobre fabricação de equipamentos personalizados

Qual é o papel da seleção de materiais e do forjamento na fabricação de engrenagens de precisão?

A base de qualquer equipamento de precisão de alta qualidade é o material com o qual ele é feito. O material deve possuir uma combinação de propriedades: alta resistência para suportar as cargas transmitidas, boa resistência à fadiga para suportar tensões cíclicas, resistência ao desgaste para manter o perfil do dente ao longo do tempo e tenacidade para resistir ao impacto. Os materiais mais comuns para Precision Gear são ligas de aço, como 20CrMnTi, 42CrMo4 e 18CrNiMo7-6, que oferecem um excelente equilíbrio dessas propriedades. Esses aços são normalmente produzidos por desgaseificação a vácuo e fundição contínua para garantir uma microestrutura limpa e homogênea. A seleção do material não se baseia apenas nas propriedades mecânicas, mas também na aplicação pretendida da engrenagem, incluindo o ambiente operacional, a temperatura e as condições de lubrificação. Nossa fábrica trabalha em estreita colaboração com os clientes para selecionar o material ideal para cada engrenagem de precisão, considerando fatores como espectro de carga, vida útil necessária e restrições de custo.

Etapas principais na seleção de materiais e forjamento para Precision Gear:

• Caracterização de materiais:Realizamos uma análise abrangente da composição química, tamanho do grão e temperabilidade do material usando espectroscopia de emissão óptica (OES) e exame metalográfico. Isso garante que o material atenda ao grau especificado e seja adequado para o tratamento térmico pretendido.
• Forjamento ou fundição:O material escolhido é então moldado em uma peça bruta quase final usando forjamento em matriz fechada ou fundição de precisão. O forjamento é preferido para aplicações de alto estresse, pois alinha o fluxo do grão com o contorno da engrenagem, aumentando a resistência à fadiga. Nossa fábrica utiliza uma prensa de forjamento de 4.000 toneladas para produzir blanks com microestrutura livre de porosidade e inclusões.
• Normalização e alívio do estresse:Após o forjamento, os blanks são normalizados para refinar a estrutura do grão e aliviar tensões internas. Esta etapa é crítica para evitar distorções durante a usinagem e tratamento térmico subsequentes. O ciclo de normalização é cuidadosamente controlado para obter dureza e microestrutura uniformes em toda a peça bruta.
• Usinagem inicial:A peça forjada é então torneada e furada em um torno CNC para criar a forma básica, incluindo o furo da engrenagem, o diâmetro externo e as faces. Esta operação estabelece as superfícies de referência para as operações subseqüentes de corte e acabamento de engrenagens.

Um exemplo prático da indústria de energia eólica ilustra a importância da seleção de materiais. Um fabricante de caixas de engrenagens de turbinas eólicas estava enfrentando falha prematura de suas engrenagens devido à fadiga de contato. Após uma análise detalhada, recomendamos o uso de um aço de qualidade superior (18CrNiMo7-6) com maior pureza e um processo de forjamento mais rigoroso. O novo material, combinado com um tratamento térmico otimizado, aumentou a vida útil da engrenagem em 40%, prolongando significativamente a vida útil da caixa de câmbio e reduzindo os custos de manutenção. Este caso destaca que a seleção de materiais não é uma decisão única; deve ser adaptado às demandas específicas da aplicação.

Nossa fábrica emGrupo de tecnologia Raydafon Co., limitadomantém um banco de dados abrangente de materiais que inclui propriedades mecânicas, dados de fadiga e resposta ao tratamento térmico de mais de 50 aços para engrenagens. Usamos esse banco de dados para orientar a seleção de materiais e desenvolver especificações personalizadas de materiais para aplicações críticas. Também fornecemos uma ferramenta de seleção de materiais que ajuda os clientes a comparar o desempenho e o custo de diferentes opções de materiais, permitindo-lhes tomar uma decisão informada. Ao combinar uma seleção rigorosa de materiais com forjamento preciso e preparação de peças brutas, estabelecemos as bases para uma engrenagem de precisão que terá desempenho confiável nos ambientes industriais mais exigentes.

Como os processos de corte de engrenagens (fresamento, modelagem, brochamento) moldam os dentes da engrenagem?

Com a peça bruta da engrenagem preparada, o próximo passo importante é criar os dentes da engrenagem, o principal recurso funcional da Precision Gear. O corte de engrenagens é um processo subtrativo que remove material da peça bruta para formar o perfil do dente. Os processos mais comuns de corte de engrenagens são fresagem, modelagem e brochamento, cada um adequado para diferentes tipos de engrenagens e volumes de produção. A fresagem é o método mais versátil e amplamente utilizado, capaz de produzir engrenagens de dentes retos, helicoidais e sem-fim. Ele usa uma ferramenta de corte rotativa, chamada placa, que tem o formato de uma minhoca com dentes. A fresa e a peça bruta da engrenagem giram em sincronização e os dentes da fresa cortam progressivamente os dentes da engrenagem em toda a profundidade. Nossa fábrica utiliza fresadoras CNC de última geração que podem atingir qualidade de engrenagem de até DIN 6 ou AGMA 10, com precisão de perfil de dente de +/- 5 mícrons.

Principais processos de corte de engrenagens para fabricação de engrenagens de precisão:

• Fresagem:A fresa é uma ferramenta de aço rápido ou metal duro com rosca helicoidal. À medida que a placa gira, ela corta os dentes da engrenagem por meio de um movimento gerador contínuo. A fresagem é extremamente eficiente para produção de grandes volumes e pode ser usada para engrenagens até módulo 20 e diâmetros superiores a 2 metros. Nossas fresadoras são equipadas com sistemas automáticos de carga e descarga, permitindo uma produção autônoma.
• Modelagem:A modelagem de engrenagens usa um cortador alternativo que tem o formato de uma engrenagem com arestas cortantes nos dentes. A fresa e a peça giram em um movimento sincronizado e a fresa alterna para cima e para baixo para cortar os dentes. A modelagem é particularmente adequada para engrenagens internas, engrenagens com ressaltos ou quando a engrenagem está muito próxima de um ressalto para fresagem. Nossa fábrica oferece modelagem de engrenagens para aplicações especiais onde a fresagem não é viável.
• Brochamento:O brochamento é usado para cortar estrias internas ou dentes de engrenagem na produção de alto volume. Uma brocha é uma ferramenta longa e com vários dentes que é empurrada ou puxada através da peça de trabalho, removendo o material em uma única passagem. O brochamento pode atingir precisão e acabamento superficial muito altos, mas normalmente é limitado a perfis de dentes mais simples e não é adequado para engrenagens helicoidais.
• Gerativo vs. formando:Fresagem e modelagem são processos generativos, o que significa que a fresa e a peça se movem em um movimento relativo complexo para gerar o perfil do dente. Isto contrasta com processos de conformação como estampagem ou fundição, onde o dente é criado por uma matriz. Os processos generativos oferecem maior precisão e flexibilidade, tornando-os a escolha preferida para a fabricação de engrenagens de precisão.

Um estudo de caso da indústria aeroespacial demonstra a importância da precisão no corte de engrenagens. Um fabricante de transmissões para helicópteros precisava de um Precision Gear com altíssima precisão (AGMA 14) para reduzir ruído e vibração. Usando nossas fresadoras CNC avançadas com uma fresadora especializada e um sistema de indexação de alta precisão, alcançamos uma precisão de perfil de dente de 3 mícrons, atendendo ao grau AGMA 14 exigido. A transmissão do helicóptero operou com vibração significativamente reduzida, prolongando a vida útil dos rolamentos e outros componentes. Este exemplo mostra que o processo de corte de engrenagens não envolve apenas a remoção de material; trata-se de alcançar a geometria exata necessária para um desempenho ideal.

Nossa fábrica em Raydafon oferece um serviço completo de corte de engrenagens, desde a prototipagem até a produção em massa. Temos uma frota de mais de 50 fresadoras e modeladoras CNC, cobrindo uma ampla variedade de tamanhos e módulos de engrenagens. Também oferecemos um serviço de projeto de corte de engrenagens, ajudando os clientes a otimizar a geometria de suas engrenagens para capacidade de fabricação e desempenho. Ao combinar equipamentos de última geração com operadores qualificados e controle de processo rigoroso, garantimos que cada engrenagem de precisão que cortamos atenda aos mais altos padrões de precisão e consistência.

Quais operações de tratamento térmico e acabamento são aplicadas às engrenagens de precisão?

Após o corte dos dentes, a Precision Gear passa por uma série de tratamentos térmicos e operações de acabamento essenciais para atingir as propriedades mecânicas e a qualidade superficial exigidas. O tratamento térmico envolve ciclos controlados de aquecimento e resfriamento que alteram a microestrutura do aço, aumentando sua dureza, resistência e resistência ao desgaste. Os tratamentos térmicos comuns para Precision Gear incluem cementação, nitretação e endurecimento por indução. Após o tratamento térmico, operações de acabamento como retificação, brunimento e lapidação são usadas para atingir as dimensões finais, acabamento superficial e geometria do dente. Esses processos de acabamento são essenciais para reduzir o atrito, melhorar a distribuição de carga e prolongar a vida útil da engrenagem. Nossa fábrica possui um abrangente departamento de tratamento térmico e acabamento, equipado com a mais recente tecnologia para garantir que cada Precision Gear atenda aos requisitos de desempenho especificados.

Principais operações de tratamento térmico e acabamento para Precision Gear:

• Carburização:Este processo envolve a adição de carbono à superfície dos dentes da engrenagem, seguido de endurecimento e revenido. A cementação cria uma superfície dura e resistente ao desgaste (58-62 HRC), mantendo ao mesmo tempo um núcleo resistente. Nossa fábrica utiliza um forno de carburação a vácuo que fornece controle preciso sobre a profundidade da caixa e o perfil de carbono, minimizando a distorção e garantindo dureza consistente.
• Nitretação:A nitretação difunde o nitrogênio na superfície do aço, criando uma camada muito dura (60-65 HRC) e resistente ao desgaste, sem a necessidade de têmpera. A nitretação resulta em menos distorção do que a cementação e é particularmente adequada para engrenagens que exigem alta resistência ao desgaste em temperaturas elevadas.
• Endurecimento por indução:Este processo utiliza uma bobina de indução para aquecer localmente os dentes da engrenagem, seguido de uma rápida têmpera. O endurecimento por indução é um processo rápido e localizado que cria uma camada dura nos flancos do dente, deixando o núcleo relativamente macio e resistente. É frequentemente usado para engrenagens grandes onde a cementação uniforme é difícil.
• Moagem e brunimento:Após o tratamento térmico, os dentes da engrenagem são retificados e afiados para obter a geometria final e o acabamento superficial. A retificação remove a camada afetada pelo calor e corrige qualquer distorção, enquanto o brunimento cria um acabamento superficial fino com uma microgeometria específica que melhora a distribuição da carga e reduz o ruído.

A tabela abaixo resume os principais parâmetros técnicos do nosso processo de fabricação de engrenagens de precisão, incluindo os materiais típicos, opções de tratamento térmico e capacidades de acabamento.

Um exemplo prático da indústria automotiva ilustra o impacto do tratamento térmico e do acabamento. Um fabricante de transmissões de carros esportivos de alto desempenho estava enfrentando falhas nas engrenagens devido a corrosão nos flancos dos dentes. Ao mudar de um processo simples de endurecimento total para um processo de cementação e retificação com acabamento superficial afiado, a resistência à fadiga de contato da engrenagem foi aumentada em 50%, eliminando as falhas por pite. O fabricante também relatou níveis de ruído reduzidos devido ao melhor acabamento superficial. Este caso demonstra que o tratamento térmico e o acabamento não se limitam a obter dureza; o objetivo é otimizar o desempenho e a confiabilidade do equipamento.

Nossa fábrica em Raydafon possui um laboratório metalúrgico dedicado que monitora e controla todos os processos de tratamento térmico. Realizamos testes de rotina de dureza, profundidade da caixa e microestrutura para garantir que cada Precision Gear atenda aos requisitos especificados. Também oferecemos uma variedade de opções de acabamento, desde retificação padrão até lapidação de ultraprecisão, para atingir a qualidade superficial exigida. Ao combinar tratamento térmico avançado com acabamento de precisão, produzimos Precision Gear que oferece excelente desempenho até mesmo nas aplicações industriais mais exigentes.

Como as engrenagens de precisão são inspecionadas e validadas para aplicações industriais?

A etapa final e mais crítica na fabricação de engrenagens de precisão é a inspeção e validação. Mesmo o equipamento fabricado com mais cuidado pode apresentar defeitos sutis que afetam seu desempenho e confiabilidade. Portanto, um regime de inspeção abrangente é essencial para confirmar que a arte atende a todos os requisitos especificados. A inspeção de uma engrenagem de precisão envolve medir sua geometria, verificar defeitos superficiais e testar suas propriedades mecânicas. Nossa fábrica na Raydafon investiu em um laboratório de inspeção de última geração, equipado com máquinas de medição por coordenadas (CMMs), centros de medição de engrenagens, perfiladores de superfície e equipamentos de testes não destrutivos. Isso garante que cada Precision Gear que sai de nossa fábrica seja totalmente validado e pronto para a aplicação pretendida.

Principais etapas de inspeção e validação do Precision Gear:

• Inspeção dimensional:As dimensões da engrenagem, incluindo o diâmetro do furo, o diâmetro externo, a largura da face e a espessura do dente, são medidas usando uma CMM. O CMM também pode verificar o desvio, a concentricidade e a perpendicularidade da engrenagem, garantindo que a engrenagem será montada e operará corretamente.
• Inspeção da geometria do dente:O perfil do dente, o passo e o ângulo da hélice são medidos usando um centro de medição de engrenagens dedicado. Este equipamento fornece uma análise detalhada da geometria do dente, identificando quaisquer desvios do perfil evolvente, avanço ou índice especificado. Nossa fábrica pode medir engrenagens com qualidade DIN 5 ou AGMA 12.
• Inspeção de rugosidade superficial:O acabamento superficial dos flancos dos dentes e outras superfícies críticas é medido usando um perfilômetro de contato ou sem contato. A rugosidade da superfície é um fator chave no atrito, desgaste e lubrificação e deve estar dentro da faixa especificada.
• Ensaios não destrutivos (END):A inspeção por partículas magnéticas (MPI) e a inspeção por corante penetrante (DPI) são usadas para detectar rachaduras superficiais, porosidade e outros defeitos. Para aplicações críticas, também oferecemos testes ultrassônicos para detectar defeitos subterrâneos. Isso garante que o Precision Gear esteja livre de falhas de material que possam levar à falha.
• Teste de dureza:A dureza da superfície e do núcleo são verificadas usando um testador de dureza Rockwell ou Vickers. A dureza é medida em vários locais para garantir que seja consistente em toda a engrenagem e que o tratamento térmico tenha sido aplicado corretamente.

Um estudo de caso da indústria de petróleo e gás destaca a importância de uma inspeção rigorosa. Um cliente precisava de um Precision Gear para uma bomba submarina, onde qualquer falha causaria tempos de inatividade dispendiosos e danos ambientais. Nossa fábrica realizou uma inspeção abrangente, incluindo MPI, testes ultrassônicos e uma análise completa da geometria do dente. A inspeção revelou uma inclusão subterrânea muito pequena na peça bruta da engrenagem, que não era visível a olho nu, mas poderia ter causado falha prematura sob carregamento cíclico. A engrenagem foi rejeitada e refabricada, evitando uma potencial falha catastrófica. Este caso demonstra que a fiscalização não é uma mera formalidade; é uma proteção crítica que garante a confiabilidade do Precision Gear em campo.

Nossa fábrica fornece um relatório de inspeção completo com cada Precision Gear, documentando os resultados de todas as medições e testes. Este relatório serve como um certificado de qualidade, proporcionando rastreabilidade e confiança aos nossos clientes. Também oferecemos serviço de inspeção de engrenagens para clientes terceiros, onde podemos inspecionar e validar engrenagens fabricadas por outros fornecedores. Com nossos recursos abrangentes de inspeção, garantimos que cada engrenagem de precisão que produzimos atenda aos mais altos padrões de qualidade e confiabilidade.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre fresamento e modelagem de engrenagens?

Resposta: A fresagem de engrenagens usa uma ferramenta de corte rotativa (a fresa) que corta continuamente os dentes da engrenagem em um processo generativo. É rápido, versátil e adequado para engrenagens de dentes retos, helicoidais e sem-fim, e é o método mais comum para produção de alto volume. A modelagem de engrenagens usa um cortador alternativo que se move para cima e para baixo, cortando os dentes em um movimento generativo semelhante. A modelagem é mais lenta do que a fresagem, mas é melhor para engrenagens internas, engrenagens com ressaltos ou quando a engrenagem está muito próxima de um cubo para fresagem. A escolha entre fresagem e conformação depende da geometria da engrenagem e dos requisitos de produção.

Pergunta 2: Qual tratamento térmico é mais comumente aplicado em engrenagens de precisão e por quê?

Resposta: O tratamento térmico mais comum para Precision Gear é a cementação, seguida de endurecimento e revenido. A cementação adiciona carbono à camada superficial, criando uma caixa dura e resistente ao desgaste (58-62 HRC), ao mesmo tempo que mantém um núcleo resistente e resistente ao choque (30-35 HRC). Esta combinação de dureza superficial e tenacidade do núcleo é ideal para engrenagens que transmitem altas cargas e sofrem impacto e fadiga. A nitretação também é usada para engrenagens que exigem alta resistência ao desgaste em temperaturas elevadas, enquanto o endurecimento por indução é usado para engrenagens grandes onde a cementação não é prática.

Pergunta 3: Qual é a qualidade típica de engrenagem que pode ser alcançada com a retificação moderna de engrenagens?

Resposta: A retificação moderna de engrenagens pode atingir qualidade de engrenagem até DIN 4 ou AGMA 14, com precisão do perfil do dente melhor que 3 mícrons e rugosidade superficial (Ra) abaixo de 0,2 µm. Esse nível de precisão é essencial para aplicações de alta velocidade e alta carga, como transmissões aeroespaciais, robótica de precisão e engrenagens automotivas de alto desempenho. No entanto, a qualidade alcançável também depende do tamanho da engrenagem, do material e do tratamento térmico. Nossa fábrica oferece recursos de retificação para atender a uma ampla gama de requisitos de qualidade, desde engrenagens industriais padrão até engrenagens aeroespaciais de ultraprecisão.

Pergunta 4: Como a rugosidade da superfície afeta o desempenho das engrenagens?

Resposta: A rugosidade da superfície tem um impacto significativo no desempenho das engrenagens. Uma superfície lisa reduz o atrito entre os dentes da engrenagem, melhorando a eficiência e reduzindo a geração de calor. Também melhora a retenção do filme lubrificante, reduzindo o desgaste e o risco de arranhões. Por outro lado, uma superfície áspera pode levar a um maior desgaste, níveis de ruído mais elevados e falha prematura por fadiga. Para engrenagens de alto desempenho, a rugosidade superficial (Ra) é normalmente especificada em 0,2-0,4 µm após retificação e 0,1-0,2 µm após brunimento ou lapidação. As operações de acabamento da nossa fábrica garantem que a rugosidade superficial especificada seja alcançada.

Pergunta 5: Qual é o prazo de entrega típico para um equipamento de precisão personalizado da Raydafon Technology Group Co., Limited?

Resposta: O prazo de entrega para um Precision Gear personalizado depende do tamanho, complexidade, material e quantidade do equipamento. Para engrenagens de projeto padrão em pequenas e médias quantidades (até 100 peças), o prazo de entrega típico é de 4 a 6 semanas. Para engrenagens grandes (diâmetro superior a 1 metro) ou projetos complexos que exigem ferramentas especiais, o prazo de entrega pode ser de 8 a 12 semanas. Nossa fábrica oferece um serviço rápido para pedidos urgentes, com prazos de entrega de até 2 semanas para alguns produtos. Incentivamos os clientes a entrar em contato conosco com seus requisitos específicos para obter uma estimativa detalhada do prazo de entrega.

Conclusão: Fabricação de engrenagens de precisão como capacidade estratégica

A fabricação de engrenagens de precisão é um processo sofisticado que combina ciência de materiais, usinagem avançada, tratamento térmico e rigoroso controle de qualidade. Cada etapa – desde a seleção do material e forjamento até o corte, tratamento térmico e inspeção – deve ser cuidadosamente controlada para produzir uma engrenagem que atenda às demandas exatas das aplicações industriais. Na Raydafon Technology Group Co., Limited, nossa fábrica construiu uma reputação de excelência na fabricação de engrenagens de precisão, apoiada por equipamentos de última geração, pessoal qualificado e um compromisso com a melhoria contínua. Quer você precise de um único protótipo ou de uma grande produção, temos a capacidade de fornecer engrenagens que atendem aos mais altos padrões de qualidade, precisão e confiabilidade.
