Qual é a diferença entre cilindros hidráulicos de colheitadeira de ação simples e de dupla ação?

No ramo de máquinas agrícolas, principalmente em equipamentos de colheita, o cilindro hidráulico é um componente fundamental. Ele converte a pressão do fluido hidráulico em força e movimento lineares, permitindo o controle de diversas funções, desde a elevação de conjuntos da plataforma até o ajuste das posições do molinete. Entre os tipos mais comuns de cilindros hidráulicos utilizados em colheitadeiras estão os cilindros de simples e dupla ação. A escolha entre estes dois tipos não é arbitrária; é uma decisão crítica de engenharia que afeta o desempenho, a eficiência e o custo da máquina.

A diferença fundamental entre uma ação única e uma ação duplaCilindro Hidráulico da Colheitadeirareside na maneira como o fluido hidráulico é aplicado para gerar movimento. Um cilindro de ação simples utiliza pressão hidráulica para estender o pistão em uma direção, com o curso de retorno realizado por uma força externa, normalmente a gravidade ou uma mola. Um cilindro de dupla ação utiliza pressão hidráulica para estender e retrair o pistão, proporcionando movimento motorizado em ambas as direções. Essa diferença fundamental gera variações nas características de design, aplicação e desempenho. Este artigo fornece uma análise técnica sistemática de ambos os tipos de cilindros, examinando seus princípios operacionais, construção, áreas de aplicação e critérios de seleção. O objetivo é capacitar engenheiros, técnicos e profissionais de compras com uma compreensão clara das vantagens e limitações de cada tipo.

Índice

• 1. Princípios Operacionais: Como Funcionam os Cilindros de Ação Simples e Dupla Ação
• 2. Diferenças de construção e componentes
• 3. Especificidades de aplicação em sistemas Harvester
• 4. Características de desempenho e controle
• 5. Critérios de seleção: qual tipo de cilindro escolher?
• 6. Perguntas frequentes (FAQ)
• 7. Conclusão

1. Princípios Operacionais: Como Funcionam os Cilindros de Ação Simples e Dupla Ação

Um cilindro hidráulico é um atuador mecânico que converte energia hidráulica (pressão do fluido) em energia mecânica (força linear e movimento). O princípio central é a aplicação de fluido hidráulico pressurizado a um pistão dentro do cilindro. A pressão atua na área do pistão, gerando uma força que move o pistão e a haste fixada. A direção do movimento é determinada pelo lado do pistão em que o fluido é aplicado. O Cilindro Hidráulico Harvester de ação simples e de dupla ação diferem fundamentalmente na forma como o fluido é aplicado para controlar o movimento.

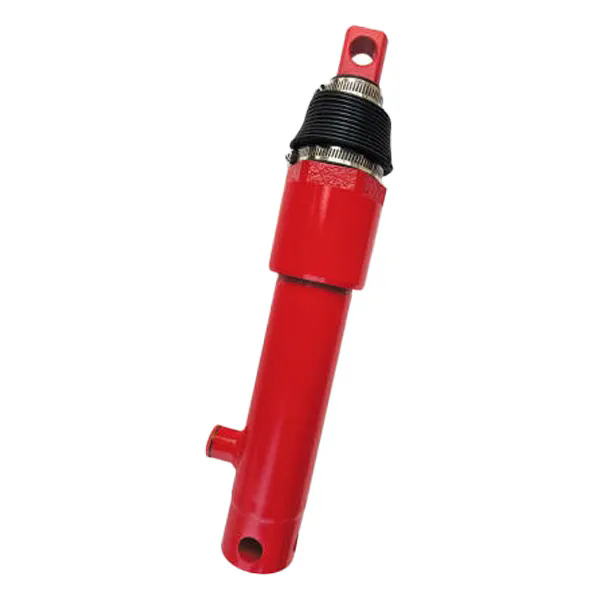

Cilindro de ação única:Um cilindro de ação simples possui uma porta para o fluido hidráulico. O fluido é aplicado em apenas um lado do pistão (normalmente no lado inferior). A pressão empurra o pistão e a haste em uma direção, estendendo o cilindro. O curso de retorno (retração do pistão) é obtido por uma força externa. As forças externas mais comuns são a gravidade (o peso da carga que puxa o pistão para trás) ou uma mola mecânica. Os cilindros de ação simples têm design simples e são usados ​​em aplicações onde a própria carga fornece a força de retorno. Em uma colheitadeira, um cilindro hidráulico de colheitadeira de ação única pode ser usado para tarefas como levantar um componente pesado, onde o peso do componente fornece a força de retorno quando a pressão hidráulica é liberada.

Cilindro de dupla ação:Um cilindro de dupla ação possui duas portas, uma de cada lado do pistão. O fluido hidráulico pode ser fornecido a qualquer porta para gerar movimento em qualquer direção. Para estender o cilindro, o fluido é fornecido à porta inferior, empurrando o pistão para cima. Para retrair o cilindro, o fluido é fornecido à porta superior, empurrando o pistão para baixo. Isso fornece movimento motorizado em ambas as direções. A força gerada em cada direção não é necessariamente igual, pois a área efetiva do pistão é diferente nos dois lados (o lado da haste possui área efetiva menor devido à seção transversal da haste). Cilindros de dupla ação oferecem controle mais preciso e são usados ​​onde é necessária força em ambas as direções. Em uma colheitadeira, o cilindro hidráulico da colheitadeira de dupla ação é usado para funções como controlar a altura de um molinete, inclinar uma plataforma ou ajustar a posição de uma barra de corte, onde o movimento motorizado é necessário em ambas as direções.

A tabela a seguir fornece uma comparação lado a lado dos princípios operacionais.

NoGrupo de tecnologia Raydafon Co., limitado, fabricamos cilindros hidráulicos para colheitadeiras de simples e dupla ação para atender às diversas necessidades do setor agrícola. Nossa equipe de engenharia pode fornecer orientação especializada na seleção do tipo de cilindro apropriado para uma aplicação específica.

2. Diferenças de construção e componentes

A construção de um Cilindro Hidráulico Harvester de simples e dupla ação reflete seus diferentes princípios de funcionamento. Os componentes principais de ambos os tipos de cilindro são semelhantes: o cilindro, o pistão, a haste, as vedações e as tampas das extremidades. No entanto, existem diferenças significativas nos detalhes da construção, que afetam o seu desempenho e confiabilidade. As principais diferenças estão no pistão e no sistema de vedação do pistão.

Pistão:Em um cilindro de ação simples, o pistão é normalmente um componente simples em forma de disco que é preso à haste. O pistão é usado para transmitir a força do fluido hidráulico para a haste. Num cilindro de dupla ação, o pistão é um componente mais complexo. Possui vedações em ambos os lados para evitar vazamento de fluido entre as duas câmaras. O pistão deve ser capaz de suportar a pressão de ambos os lados, o que requer um design robusto. O pistão em um cilindro de dupla ação geralmente inclui um anel guia (ou anel de desgaste) para manter o alinhamento e evitar o contato metal com metal entre o pistão e o furo do cilindro.

Selos:O sistema de vedação é fundamental para o desempenho de qualquer cilindro hidráulico. Em um cilindro de ação simples, o principal requisito de vedação é evitar vazamento de fluido do lado pressurizado do pistão. Em um cilindro de dupla ação, são necessárias vedações em ambos os lados do pistão para evitar vazamentos entre as duas câmaras. Este é um requisito de vedação mais exigente, pois requer uma vedação que possa suportar pressão em ambas as direções. A vedação do pistão em um cilindro de dupla ação geralmente é uma vedação de dupla ação, como uma vedação em forma de U ou uma vedação de poliuretano.

Selos de haste:Ambos os tipos de cilindro possuem vedações de haste para evitar vazamento de fluido ao longo da haste. Entretanto, a vedação da haste em um cilindro de dupla ação também deve ser capaz de suportar as pressões mais altas que podem ocorrer no lado da haste do pistão. Isto pode exigir um projeto de vedação de haste mais robusto.

Amortecimento:Os cilindros de dupla ação geralmente incluem recursos de amortecimento no final do curso para reduzir as forças de impacto e o ruído. Isto é particularmente importante em aplicações onde o cilindro movimenta cargas pesadas em altas velocidades. O amortecimento é menos comum em cilindros de simples ação, pois o curso de retorno é normalmente controlado por uma força externa.

A tabela a seguir fornece uma comparação das características de construção do cilindro hidráulico da colheitadeira de ação simples e de dupla ação.

Na Raydafon Technology Group Co., Limited, fabricamos cilindros hidráulicos para colheitadeiras usando materiais de alta qualidade e processos de fabricação precisos. Nossos cilindros são projetados para atender aos exigentes requisitos das aplicações agrícolas, proporcionando desempenho confiável e duradouro.

3. Especificidades de aplicação em sistemas Harvester

A escolha entre um cilindro hidráulico de colheitadeira de ação simples ou de dupla ação é fortemente influenciada pela aplicação específica da colheitadeira. Cada tipo de cilindro é adequado para funções específicas com base no movimento necessário, no perfil de força e nos requisitos de controle. Um Cilindro Hidráulico Harvester é usado em uma ampla gama de funções na máquina, desde levantar componentes pesados ​​até controlar movimentos complexos.

Aplicações de cilindro de ação única:Cilindros de simples ação são normalmente usados ​​em aplicações onde a carga pode fornecer a força de retorno. Em uma colheitadeira, isso geralmente inclui operações de elevação onde o peso do componente fornece a força de retorno. Por exemplo, um cilindro de ação simples pode ser usado para levantar a plataforma (barra de corte) de uma colheitadeira. Quando a pressão hidráulica é aplicada, o cilindro se estende, levantando a plataforma. Quando a pressão é liberada, o peso da plataforma empurra o cilindro de volta para baixo. Da mesma forma, cilindros de simples ação são usados ​​para ajuste de altura do molinete em algumas colheitadeiras, onde o peso do molinete fornece a força de retorno.

Aplicações de cilindro de dupla ação:Cilindros de dupla ação são usados ​​em aplicações que exigem movimento motorizado em ambas as direções. Em uma colheitadeira, isso inclui funções como controlar o ângulo da plataforma, ajustar a posição de um molinete e operar o sem-fim de descarga. Por exemplo, um cilindro hidráulico de colheitadeira de dupla ação pode ser usado para inclinar a plataforma para seguir o contorno do solo. O cilindro pode ser estendido ou retraído para ajustar o ângulo da plataforma. Da mesma forma, um cilindro de dupla ação é frequentemente usado para controlar a posição de um sem-fim de descarga, permitindo que ele seja estendido ou retraído conforme necessário. A capacidade de fornecer movimento motorizado em ambas as direções é essencial para o controle preciso dessas funções.

A tabela abaixo fornece um resumo das aplicações típicas para cada tipo de cilindro em uma colheitadeira.

Na Raydafon, temos ampla experiência na fabricação de cilindros hidráulicos de colheitadeiras para uma ampla gama de aplicações. Nossa equipe de engenharia pode fornecer orientação especializada sobre o tipo de cilindro apropriado para sua aplicação específica.

4. Características de desempenho e controle

As características de desempenho e controle de um Cilindro Hidráulico Harvester de ação simples e dupla ação são uma consequência direta de seu projeto e princípios de operação. Compreender estas características é essencial para selecionar o cilindro certo para uma determinada aplicação e para integrá-lo ao sistema hidráulico geral. As principais características de desempenho a serem consideradas são a saída de força, controle de velocidade e controlabilidade.

Saída de força:A saída de força de um cilindro hidráulico é determinada pela pressão hidráulica e pela área efetiva do pistão. Para um cilindro de simples ação, a força é gerada apenas no curso de extensão. A força é igual à pressão multiplicada pela área total do pistão. Para um cilindro de dupla ação, a força é gerada nos cursos de extensão e retração. A força no curso de extensão é a mesma que para um cilindro de ação simples (pressão x área total do pistão). A força no curso de retração é menor porque a área efetiva é reduzida pela área da haste (pressão x (área do pistão - área da haste)). Essa diferença pode ser significativa, principalmente em cilindros com hastes grandes.

Controle de velocidade:A velocidade de um cilindro hidráulico é controlada pela vazão do fluido hidráulico. Para um cilindro de simples ação, a velocidade é controlada apenas no curso de extensão. A velocidade no curso de retração é controlada pela força externa (gravidade ou mola). Para um cilindro de dupla ação, a velocidade pode ser controlada nos cursos de extensão e retração ajustando a taxa de fluxo para a porta apropriada. Isto proporciona um controle mais preciso sobre o movimento do cilindro.

Controlabilidade:Um cilindro hidráulico Harvester de dupla ação oferece controle mais preciso do que um cilindro de simples ação. A capacidade de aplicar pressão hidráulica em ambos os lados do pistão permite um posicionamento mais preciso da carga. O cilindro de dupla ação também permite a utilização de circuitos regenerativos, que podem aumentar a velocidade do cilindro em determinadas aplicações. Os cilindros de simples ação são menos controláveis, pois o curso de retorno depende de uma força externa.

A tabela a seguir resume as características de desempenho do cilindro hidráulico Harvester de ação simples e dupla ação.

Na Raydafon, nossos cilindros hidráulicos de colheitadeira são projetados para oferecer alto desempenho e operação confiável. Usamos técnicas avançadas de fabricação para garantir qualidade consistente e longa vida útil.

5. Critérios de seleção: qual tipo de cilindro escolher?

A seleção do tipo apropriado de cilindro hidráulico da Harvester (ação simples ou dupla ação) é uma decisão crítica de engenharia que afeta o desempenho, a confiabilidade e o custo do sistema. O processo de seleção deve basear-se numa avaliação sistemática dos requisitos de candidatura. Os seguintes critérios devem ser considerados:

Requisitos de força:A aplicação requer força em ambas as direções? Se for necessária apenas uma força de elevação ou de impulso, um cilindro de ação simples pode ser suficiente. Se for necessária força em ambas as direções, será necessário um cilindro de dupla ação. Considere também a magnitude da força necessária em cada direção. A força no curso de retração de um cilindro de dupla ação é menor que o curso de extensão devido à área da haste, o que pode ser um fator.

Requisitos de controle:Quão preciso deve ser o controle do cilindro? Se o simples controle liga/desliga for suficiente, um cilindro de ação simples pode ser adequado. Se for necessário um posicionamento preciso, é necessário um cilindro de dupla ação. Considere também se a aplicação exige que o cilindro mantenha uma posição, o que é mais facilmente alcançado com um cilindro de dupla ação.

Requisitos de velocidade:A aplicação requer velocidade controlada em ambas as direções? Se o controle de velocidade for necessário apenas no curso de extensão, um cilindro de ação simples poderá ser aceitável. Se for necessário controle de velocidade em ambos os cursos, será necessário um cilindro de dupla ação.

Considerações de custo:Os cilindros de simples ação são geralmente mais baratos que os cilindros de dupla ação devido ao seu design mais simples. No entanto, a economia de custos de um cilindro de ação única deve ser ponderada em relação às potenciais limitações de desempenho e controle.

Na Raydafon Technology Group Co., Limited, podemos ajudar na seleção do cilindro hidráulico da colheitadeira apropriado para sua aplicação específica. Nossa equipe de engenharia pode fornecer orientação especializada com base em suas necessidades.

6. Perguntas frequentes (FAQ)

Pergunta 1: Um cilindro de ação simples pode ser convertido em um cilindro de dupla ação?

Resposta: Não, um cilindro de ação simples não pode ser convertido em um cilindro de dupla ação. O design do cilindro é fundamentalmente diferente. Um cilindro de ação simples possui apenas uma porta e um único conjunto de vedações, enquanto um cilindro de dupla ação possui duas portas e vedações em ambos os lados do pistão. A conversão exigiria uma reformulação completa do cilindro e a substituição do pistão e das vedações, o que não é rentável. Geralmente é mais prático adquirir um cilindro de dupla ação para aplicações que requerem força bidirecional.

Pergunta 2: O que acontece com o fluido no lado não pressurizado de um cilindro de ação simples?

Resposta: Em um cilindro de ação única, o lado não pressurizado do pistão é normalmente ventilado para a atmosfera. Isso permite que o ar entre e saia do cilindro à medida que o pistão se move, evitando o desenvolvimento de vácuo ou sobrepressão. Esta ventilação é obtida através de uma porta de respiro. Alguns cilindros de simples ação também possuem uma extremidade da haste aberta ao meio ambiente.

Pergunta 3: Qual tipo de cilindro é mais utilizado nas colheitadeiras modernas?

Resposta: As colheitadeiras modernas usam uma combinação de cilindro hidráulico de colheitadeira de ação simples e de dupla ação, dependendo da aplicação específica. Para tarefas de elevação simples, são frequentemente utilizados cilindros de simples ação. Entretanto, para funções mais complexas que exigem controle preciso e força bidirecional, os cilindros de dupla ação são o padrão. A tendência nas colheitadeiras modernas é por mais cilindros de dupla ação, pois proporcionam maior controle e versatilidade.

Pergunta 4: Como posso saber se minha aplicação precisa de um cilindro de ação simples ou de dupla ação?

Resposta: A escolha depende dos requisitos de força e controle da aplicação. Se você precisar de uma força em apenas uma direção e o curso de retorno puder ser realizado pela gravidade ou por uma mola, um cilindro de ação única poderá ser suficiente. Se você precisar de força em ambas as direções ou controle preciso da posição do cilindro, será necessário um cilindro de dupla ação. Nossa equipe técnica pode ajudá-lo a analisar sua aplicação.

Pergunta 5: Como o tamanho da haste afeta a força de um cilindro de dupla ação?

Resposta: O tamanho da haste reduz a área efetiva do pistão no curso de retração. A força no curso de retração é igual à pressão multiplicada pela área do pistão menos a área da haste. Isto significa que a força de retração é sempre inferior à força de extensão. A diferença entre as forças de extensão e retração é mais significativa em cilindros com diâmetros de haste maiores. Para aplicações que exigem alta força em ambas as direções, um cilindro com uma haste pequena pode ser preferido.

7. Conclusão

O Cilindro Hidráulico Harvester de simples e dupla ação são componentes essenciais em máquinas agrícolas, mas servem a finalidades diferentes. O cilindro de simples ação fornece força em uma direção, com o curso de retorno realizado por uma força externa, tornando-o adequado para tarefas simples de elevação. O cilindro de dupla ação proporciona força em ambas as direções, oferecendo controle preciso e versatilidade para funções complexas. A seleção do tipo de cilindro apropriado depende dos requisitos específicos da aplicação, incluindo a necessidade de força bidirecional, precisão de controle e controle de velocidade.
