Substituição do acoplamento de engrenagem em formato de tambor GICLZ

O acoplamento de engrenagem de tambor GICLZ da Raydafon foi desenvolvido especificamente para transferência de potência de alto torque em máquinas industriais pesadas - pense em siderúrgicas, fábricas de cimento e equipamentos de mineração. É a peça de transmissão essencial para lidar com ambientes de trabalho difíceis e implacáveis. O que o diferencia? Um design de dente em forma de tambor, com dentes fabricados em aço 42CrMo de alta resistência. Essa construção permite que ele suporte até 2.000 kN·m de torque, ajuste diâmetros de furo que variam de 50 mm a 400 mm e até mesmo lide com desalinhamentos angulares de até 1,5 graus – tudo isso mantendo a folga ultrabaixa para um fluxo de energia suave e constante.

Para operações de máquinas pesadas, este acoplamento de engrenagem de tambor de alto torque reduz significativamente o desgaste dos componentes. É perfeito como um acoplamento de engrenagem de tambor feito apenas para máquinas pesadas e uma excelente opção para acoplamentos de engrenagem de tambor que se adaptam a equipamentos industriais como uma luva. As rigorosas tolerâncias de fabricação da Raydafon significam que este acoplamento resiste a ambientes industriais difíceis – menos vibração prejudicando o desempenho do equipamento e muito menos viagens para manutenção (o que também economiza tempo e dinheiro).

Aqui está outra vitória: o acoplamento da engrenagem do tambor GICLZ é certificado pela ISO 9001. Os dentes da engrenagem são lubrificados exatamente onde se encaixam e toda a unidade é construída de forma resistente, por isso dura mais tempo, mesmo quando a poeira é espessa ou as temperaturas oscilam a extremos. A instalação também é fácil, graças ao seu design soldado compacto – ideal para laminadores, sistemas de transporte e configurações semelhantes. Não é à toa que é um acoplamento de engrenagem de tambor de longa duração e um favorito para acoplamentos de engrenagem de tambor personalizados feitos sob medida para equipamentos de mineração.

Com sede na China, a Raydafon oferece todos os tipos de ajustes personalizados para empresas em todo o mundo. Precisa de um tamanho específico? Feito. Quer cementação (ou outro tratamento de superfície) para maior durabilidade? Sem problemas. E tudo isso tem preços competitivos – sem reduzir a qualidade. Adicione este acoplamento à sua configuração e você obterá maior vida útil do equipamento e melhor eficiência geral. Para empresas industriais pesadas que buscam atualizar seus sistemas de transmissão, é uma escolha sólida e confiável.

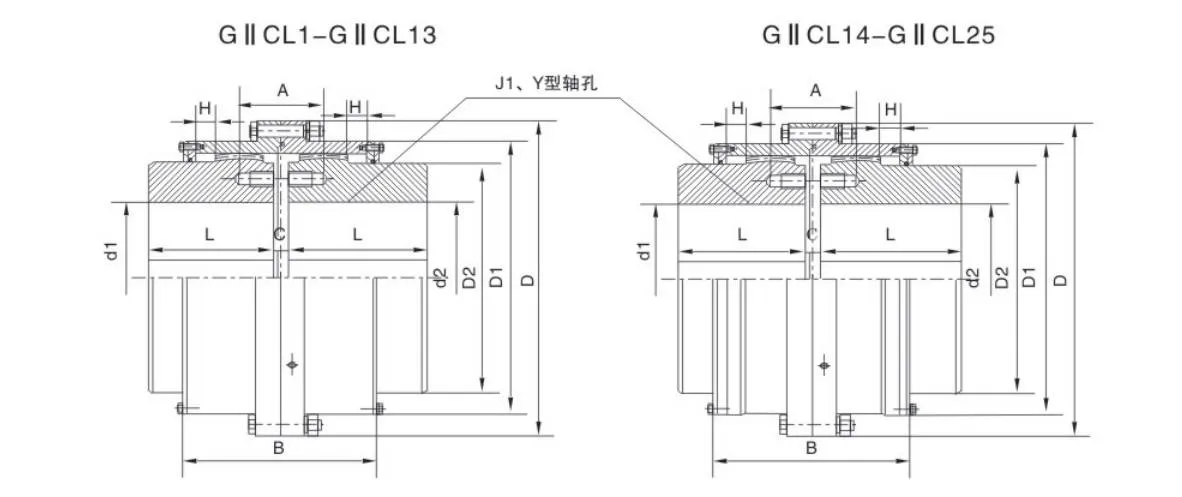

Especificação do produto

(1) A qualidade e o momento de inércia são calculados por aproximação.

por O menor diâmetro do comprimento do eixo.

(2) O anel de vedação D2≥465mm é adotado pela superfície circular feltrada por borracha.

(3) os tamanhos dos furos do eixo marcados com "*" na tabela são aplicados apenas ao meio acoplamento dz.

(4) permitir compensação de orientação 1e 30'.

(5) Permitir compensação radial ΔY=0,026 ΔA.

Vantagens do produto

Como produto principal da linha de produtos de componentes de transmissão mecânica da Raydafon, o acoplamento de engrenagem em forma de tambor GICLZ demonstra consistentemente excelente desempenho em vários cenários industriais que exigem transmissão de potência estável. Este acoplamento de engrenagem flexível em forma de tambor altamente favorecido pode não apenas melhorar efetivamente a eficiência da operação do equipamento, mas também resolver com precisão vários problemas comuns no processo de conexão do eixo, tornando-o um componente preferido para muitas empresas industriais na configuração de sistemas de transmissão.

Em termos de capacidade de transmissão de torque, o acoplamento de engrenagem em forma de tambor GICLZ tem desempenho extremamente proeminente e pode ser chamado de excelente acoplamento de engrenagem de alto torque. Ele pode suportar facilmente várias cargas pesadas, com uma eficiência de transmissão de até 99,7%. Este excelente desempenho permite-lhe desempenhar um papel insubstituível em condições de trabalho de baixa velocidade e carga pesada em áreas como mineração e metalurgia, fornecendo garantias de transmissão confiáveis ​​para a produção estável destas indústrias.

Além disso, o acoplamento de engrenagem em forma de tambor GICLZ também possui excelente capacidade de adaptação a desalinhamentos e é um poderoso acoplamento de engrenagem para alto desalinhamento. Ele pode compensar com eficiência desalinhamentos angulares, radiais e axiais. Especialmente o seu desempenho de deslocamento angular otimizado melhora efetivamente a condição de contato da superfície do dente. Comparado com os acoplamentos de dentes retos, ele prolonga muito sua vida útil, reduz o tempo de parada do equipamento e de manutenção causado pelo desgaste do acoplamento e melhora ainda mais a continuidade da operação de todo o sistema de produção.

Grande durabilidade e baixos custos de manutenção também são vantagens significativas deste acoplamento da Raydafon. É feito de materiais de alta resistência e durabilidade, com baixo ruído e baixa vibração durante a operação. Ele não apenas reduz sua própria taxa de desgaste, mas também alivia a perda de equipamentos conectados. É um acoplamento de engrenagem flexível confiável para uso industrial, adequado para ambientes agressivos, como indústria química e energia renovável. Nestes campos com requisitos extremamente elevados de desempenho dos equipamentos, proporciona um desempenho estável e ajuda as empresas a reduzir os custos de operação e manutenção dos equipamentos.

Além disso, o projeto do acoplamento de engrenagem em forma de tambor GICLZ também considera totalmente a conveniência da instalação e o controle de custos a longo prazo. Sua estrutura compacta, combinada com forte capacidade de carga, garante desempenho de operação eficiente como um acoplamento de engrenagem industrial, que pode suportar a operação contínua de equipamentos a longo prazo sem intervenções frequentes de manutenção. Este conceito de design é altamente consistente com o compromisso da Raydafon em fornecer componentes intercambiáveis ​​e de alta qualidade para o mercado global, trazendo soluções de transmissão mais econômicas para empresas industriais em todo o mundo.

Características do produto

O acoplamento de engrenagem em forma de tambor GICLZ produzido pela Raydafon está em estrita conformidade com os padrões JB/ZQ para parâmetros e dimensões básicas e atende totalmente aos requisitos das Especificações Técnicas JB/ZQ4382-86 para Acoplamentos de Engrenagem. É uma solução de acoplamento de engrenagem flexível em forma de tambor altamente preferida no campo de transmissão industrial. Projetado especificamente para conectar eixos de transmissão coaxial horizontal, este acoplamento pode se adaptar de forma flexível aos desvios angulares e deslocamentos radiais do eixo em condições reais de trabalho. Também permite o movimento livre axial limitado do eixo, lidando facilmente com a expansão e contração térmica do eixo causada por mudanças de temperatura durante a operação, proporcionando assim uma garantia confiável para a transmissão estável do equipamento.

A característica de design mais proeminente do acoplamento de engrenagem em forma de tambor GICLZ reside em sua estrutura externa de luva de engrenagem em forma de tambor. Este design permite que os dentes internos e externos do acoplamento atinjam um estado de engrenamento ideal, melhorando significativamente a estabilidade da transmissão. O acoplamento é feito de aço de alta qualidade com superfícies dentárias de dureza média. Contando com seu material sólido e estrutura razoável, ele se torna um acoplamento de engrenagem em forma de tambor de alto torque e alto desempenho, ostentando excelente capacidade de carga e capaz de lidar facilmente com necessidades de transmissão de carga pesada em cenários industriais. Para melhorar ainda mais o seu desempenho, as superfícies dos dentes podem ser submetidas a um tratamento de endurecimento para atingir um padrão de dureza de HRC ≥ 56. Após o endurecimento, a capacidade de suporte de carga do acoplamento é significativamente melhorada, mantendo a sua característica de leveza e baixa inércia rotacional, sem impor cargas adicionais ao eixo.

Em termos de confiabilidade, o acoplamento de engrenagem em forma de tambor GICLZ também apresenta excelente desempenho. É equipado com estruturas avançadas de lubrificação e componentes de vedação. Uma boa lubrificação pode reduzir o desgaste da superfície do dente, enquanto a vedação de alta qualidade pode prevenir eficazmente o vazamento de óleo lubrificante e a intrusão de impurezas. Isto não só prolonga a vida útil do acoplamento, mas também simplifica a manutenção diária. Por ser um acoplamento de engrenagem em formato de tambor com alta compensação de desalinhamento, seu design estrutural simétrico confere aos seus componentes excelente intercambialidade, tornando a manutenção e substituição de peças mais eficiente e conveniente. Quando a velocidade linear de operação do acoplamento excede 36 m/s, o tratamento preciso de balanceamento dinâmico garante a operação estável do equipamento, evitando que vibrações causadas pela operação em alta velocidade afetem a precisão da transmissão.

Para atender aos requisitos de conexão de diferentes equipamentos, o acoplamento de engrenagem em forma de tambor GICLZ oferece uma variedade de esquemas de configuração de furos de eixo, cobrindo múltiplas combinações de furos de eixo, como Tipo Y, Tipo Z1 e Tipo J1. Não importa o tipo de cenário de conexão do eixo, um método de instalação adequado pode ser encontrado. A Raydafon possui um layout abrangente na área de acoplamentos de engrenagens. Além do tipo GICLZ, também possui várias séries de produtos, incluindo GICL, GⅡCL, GⅡCLZ e NGCL. Com sua matriz de produtos de série completa, a Raydafon se tornou um fornecedor confiável de acoplamentos de engrenagens flexíveis no campo industrial, e seus produtos são amplamente utilizados em sistemas de transmissão de diversas indústrias, como metalurgia, mineração, engenharia química e energia elétrica.

Em termos de comparação da capacidade de carga, o acoplamento de engrenagem em forma de tambor GICLZ demonstra vantagens significativas. Sob condições de mesmo diâmetro externo da luva interna e diâmetro externo máximo do acoplamento, sua capacidade de carga é 15% -20% maior que a dos acoplamentos de dentes retos, permitindo transmitir maior torque em um espaço de instalação mais compacto. Em termos de desempenho de compensação de desalinhamento, este acoplamento de engrenagem em forma de tambor é ainda mais notável. Quando o deslocamento radial é zero, sua compensação de deslocamento angular pode chegar a 1°30′, o que representa uma melhoria de 50% em comparação com acoplamentos de dentes retos. Ele pode operar de forma estável mesmo em condições de trabalho onde a precisão do alinhamento do eixo não é ideal. Além disso, sob o mesmo módulo, número de dentes e largura do dente, a estrutura dentária em forma de tambor pode alcançar maior compensação de deslocamento angular, com adaptabilidade que excede em muito a dos acoplamentos de dentes retos.

O design da superfície do dente em forma de tambor do acoplamento de engrenagem em forma de tambor GICLZ também pode otimizar o estado de contato dos dentes internos e externos. Quando há deslocamento angular no eixo, evita efetivamente a extrusão das bordas nas superfícies dos dentes, reduz a concentração de tensão e, ao mesmo tempo, aumenta a resistência ao desgaste e ao atrito das superfícies dos dentes, reduz o ruído durante a transmissão, estende o intervalo de manutenção do equipamento, reduz o tempo de inatividade para manutenção e melhora a eficiência da produção. Além disso, as duas extremidades da luva de engrenagem externa do acoplamento adotam um formato de boca de sino. Este projeto detalhado torna a instalação e desmontagem do acoplamento mais conveniente, economizando custos de homem-hora durante a montagem e manutenção do equipamento.

Com uma eficiência de transmissão de até 99,7%, o acoplamento de engrenagem em forma de tambor GICLZ tornou-se uma alternativa preferida aos acoplamentos de dentes retos em todo o mundo. A Raydafon possui um sistema de produção completo, que pode garantir que cada acoplamento GICLZ tenha especificações completas e atenda aos padrões, fornecendo aos usuários produtos estáveis ​​e confiáveis. Como um acoplamento de engrenagem industrial eficiente em forma de tambor, possui rigidez e flexibilidade, mas carece de elasticidade. Portanto, não é adequado para condições de trabalho que exijam amortecimento e amortecimento de vibrações, nem pode ser usado em equipamentos mecânicos que tenham requisitos rígidos de precisão de alinhamento de eixos. Os usuários podem fazer seleções razoáveis ​​de acordo com as necessidades reais das condições de trabalho.
