Por que um cilindro de elevação hidráulico é a espinha dorsal do equipamento de elevação?

Num canteiro de obras, um enorme guindaste hidráulico eleva uma viga de aço de 20 toneladas até o topo de um prédio alto. Num armazém, uma empilhadeira eleva um palete de mercadorias até o terceiro nível da estante. Em um estaleiro, um sistema de elevação sincronizada eleva uma embarcação inteira para manutenção. Estas operações aparentemente diferentes partilham um elemento comum: todas dependem do cilindro de elevação hidráulico para converter a energia do fluido em movimento linear. OCilindro de Elevação Hidráulicanão é apenas um componente; é o músculo mecânico que transforma a pressão hidráulica na força controlada necessária para levantar, abaixar e posicionar cargas. Sem ele, os equipamentos de elevação modernos como os conhecemos não existiriam.

Então, por que o Cilindro de Elevação Hidráulico é considerado a espinha dorsal do equipamento de elevação? A resposta está na sua combinação única de densidade de força, controle de precisão e confiabilidade. Um cilindro hidráulico pode gerar uma força enorme a partir de um pacote relativamente pequeno, excedendo em muito o que um atuador elétrico ou sistema pneumático pode alcançar com o mesmo tamanho. Pode ser controlado com precisão milimétrica, permitindo aceleração e desaceleração suaves. E pode ser projetado para resistir aos ambientes mais exigentes, desde o frio ártico ao calor do deserto, desde atmosferas marinhas corrosivas até zonas industriais explosivas. Este artigo examinará os princípios de engenharia, especificações técnicas e requisitos de aplicação que tornam o Cilindro de Elevação Hidráulico indispensável em equipamentos de elevação. NoGrupo de tecnologia Raydafon Co., limitado, nossa fábrica fabrica cilindros de elevação hidráulica há mais de duas décadas e refinamos nossos projetos para oferecer o desempenho e a confiabilidade que nossos clientes exigem.

Índice

• 1. O que é um cilindro de elevação hidráulica e como ele gera força?
• 2. Por que a densidade de força é o fator decisivo no projeto de equipamentos de elevação?
• 3. Como o controle de precisão define elevação segura e eficiente?
• 4. Quais são as principais especificações técnicas do nosso cilindro de elevação hidráulica?
• 5. Como a Engenharia de Aplicação determina a seleção do cilindro?
• 6. Perguntas frequentes (FAQ)
• 7. Conclusão

1. O que é um cilindro de elevação hidráulica e como ele gera força?

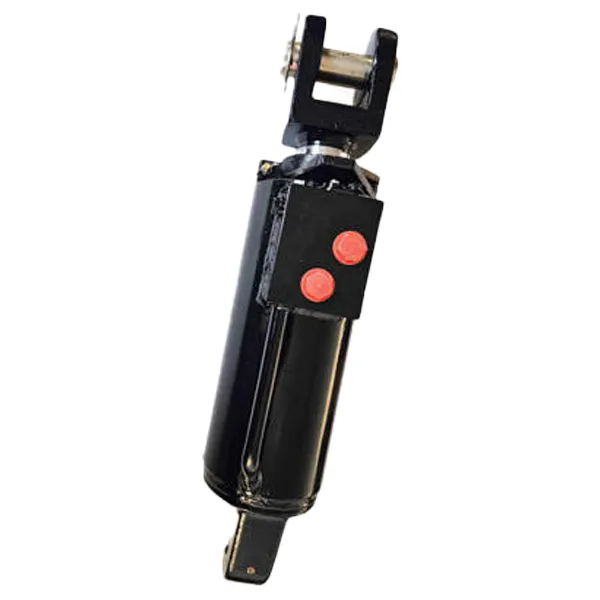

Um Cilindro de Elevação Hidráulica é um atuador mecânico que converte a pressão hidráulica em força e movimento linear. Consiste em um cilindro cilíndrico, um pistão, uma haste e elementos de vedação. O fluido hidráulico é bombeado para dentro do cilindro sob pressão, empurrando o pistão e fazendo com que a haste se estenda. Quando o fluido é liberado, a haste se retrai, seja sob o peso da carga ou por uma mola de retorno. A força gerada pelo cilindro é determinada pela pressão hidráulica e pela área efetiva do pistão. A relação é expressa pela fórmula F = P × A, onde F é a força, P é a pressão e A é a área do pistão. Esta relação simples é a base de todos os sistemas de elevação hidráulica.

Para compreender as implicações práticas desta fórmula, considere um Cilindro de Elevação Hidráulica com diâmetro de pistão de 100 mm. A área efetiva é de aproximadamente 7.854 mm². A uma pressão operacional de 200 bar (20 N/mm²), o cilindro gera uma força de 157.080 N, ou aproximadamente 16 toneladas. Essa força é gerada por um cilindro que pesa apenas uma fração da carga que pode levantar. Esta extraordinária densidade de força é a principal razão pela qual os sistemas hidráulicos são preferidos para aplicações de elevação. Nenhuma outra tecnologia de atuador linear – elétrico, pneumático ou mecânico – pode igualar a relação força/tamanho de um Cilindro de Elevação Hidráulica.

A construção de um Cilindro de Elevação Hidráulica foi projetada para suportar as imensas pressões internas necessárias para gerar essas forças. O cano é normalmente feito de tubo de aço sem costura, afiado para um diâmetro interno e acabamento superficial precisos. A haste do pistão é feita de aço de alta resistência, geralmente cromado para resistir à corrosão e ao desgaste. As vedações são fabricadas em poliuretano ou borracha nitrílica, selecionadas pela sua compatibilidade com o fluido hidráulico e pela sua resistência a altas temperaturas. As tampas das extremidades são rosqueadas ou soldadas ao cano e possuem portas para o fluido hidráulico. Na Raydafon, nossa fábrica fabrica Cilindros de Levantamento Hidráulico com diâmetros de cano de 40mm a 500mm, capazes de gerar forças de 5 toneladas a mais de 500 toneladas. A tabela abaixo resume os principais componentes e suas funções.

A escolha dos materiais e a precisão do processo de fabricação determinam o desempenho e a durabilidade do Cilindro de Levantamento Hidráulico. Um cilindro com cano mal afiado vazará internamente, reduzindo a eficiência e gerando calor. Um cilindro com haste inadequadamente cromada sofrerá corrosão, danificando as vedações e causando vazamentos externos. Em nossa fábrica, aderimos a tolerâncias rígidas e usamos apenas materiais de alta qualidade para garantir que nossos cilindros de elevação hidráulica ofereçam desempenho confiável durante toda a sua vida útil.

2. Por que a densidade de força é o fator decisivo no projeto de equipamentos de elevação?

A densidade de força é a quantidade de força que um dispositivo pode gerar por unidade de seu próprio peso ou volume. É o fator mais importante no projeto de equipamentos de elevação. Um guindaste muito pesado não pode levantar a carga pretendida porque primeiro deve levantar-se sozinho. Uma empilhadeira muito volumosa não consegue manobrar em corredores apertados de armazéns. Um sistema de elevação hidráulica muito grande não pode ser integrado ao equipamento. O Cilindro de Levantamento Hidráulico oferece a mais alta densidade de força de qualquer tecnologia de atuador linear, tornando-o a única opção prática para aplicações de levantamento pesado.

Para apreciar a vantagem da densidade de força hidráulica, compare um cilindro de elevação hidráulica com um atuador linear elétrico. Um atuador elétrico típico com curso de 100 mm e classificação de força de 10 kN (1 tonelada) pesa aproximadamente 15-20 kg. Um Cilindro de Elevação Hidráulica com o mesmo curso e classificação de força pesa aproximadamente 5-8 kg. O cilindro hidráulico é duas a três vezes mais leve para a mesma força. Quando a exigência de força aumenta para 100 kN (10 toneladas), o atuador elétrico torna-se impraticavelmente grande e pesado, enquanto o cilindro hidráulico permanece compacto. É por isso que os atuadores elétricos estão limitados a aplicações leves, enquanto os cilindros hidráulicos dominam o trabalho pesado.

A densidade de força de um Cilindro de Elevação Hidráulica pode ser aumentada ainda mais aumentando a pressão operacional. Os sistemas hidráulicos modernos operam a pressões de até 350 bar, e alguns sistemas especializados operam a 700 bar. A 700 bar, um cilindro com pistão de 100 mm gera uma força de 550 kN (55 toneladas), mas o próprio cilindro pesa menos de 50 kg. Esta extraordinária densidade de força permite o design de equipamentos de elevação compactos e potentes que podem ser transportados e operados em ambientes com espaço limitado. A tabela abaixo compara a densidade de força de diferentes tecnologias de atuadores.

Na Raydafon Technology Group Co., Limited, projetamos nossos cilindros de elevação hidráulica para maximizar a densidade de força sem comprometer a segurança ou a durabilidade. Utilizamos aços de alta resistência e tecnologias avançadas de vedação para garantir que nossos cilindros possam operar em pressões de até 700 bar. Nossa fábrica também oferece projetos personalizados para aplicações que exigem um equilíbrio ideal de força, tamanho e peso. A densidade de força do Cilindro de Elevação Hidráulica é a razão pela qual ele é a espinha dorsal do equipamento de elevação.

3. Como o controle de precisão define elevação segura e eficiente?

Gerar força é apenas metade da história. Um Cilindro de Levantamento Hidráulico também deve controlar essa força com precisão. Em equipamentos de elevação, o movimento descontrolado pode ser catastrófico. Um guindaste que baixa sua carga muito rapidamente pode fazer com que a carga oscile, podendo atingir trabalhadores ou estruturas. Uma empilhadeira que levanta os garfos muito abruptamente pode desestabilizar a carga, fazendo com que ela caia. Uma plataforma elevatória que não pare na altura correta pode causar ferimentos às pessoas. O controle preciso do Cilindro de Elevação Hidráulica é, portanto, tão importante quanto a sua capacidade de geração de força.

O controle de precisão em um cilindro de elevação hidráulica é obtido através de uma combinação de projeto de circuito hidráulico, tecnologia de válvula e projeto de cilindro. O circuito hidráulico controla o fluxo de fluido de e para o cilindro. Válvulas proporcionais e servoválvulas permitem um controle suave e infinitamente variável da velocidade do cilindro. O design do cilindro – incluindo o amortecimento no final do curso – evita cargas de choque quando o cilindro atinge seu limite. O acabamento da superfície da haste e o design da vedação minimizam o deslizamento, garantindo um movimento suave mesmo em velocidades muito baixas. A tabela abaixo descreve os principais elementos do controle de precisão em um Cilindro de Elevação Hidráulica.

O controle de precisão de um Cilindro de Elevação Hidráulico é particularmente crítico em aplicações como plataformas aéreas de trabalho, onde a plataforma deve ser posicionada exatamente na altura desejada e mantida ali sem desvios. Também é fundamental em sistemas de elevação sincronizados, onde vários cilindros devem se mover em perfeita harmonia para içar uma carga grande e desequilibrada. Na Raydafon, nossa fábrica projeta cilindros de elevação hidráulica com componentes usinados com precisão e sistemas de vedação avançados para fornecer o desempenho de controle que essas aplicações exigem. Também trabalhamos em estreita colaboração com nossos clientes para otimizar o circuito hidráulico e a seleção de válvulas para seus equipamentos de elevação específicos.

4. Quais são as principais especificações técnicas do nosso cilindro de elevação hidráulica?

O desempenho de um Cilindro de Elevação Hidráulica é definido por um conjunto de especificações técnicas importantes. Estas especificações permitem que os engenheiros selecionem o cilindro certo para sua aplicação e prevejam seu desempenho. As especificações mais importantes são diâmetro do furo, diâmetro da haste, comprimento do curso, pressão operacional e tipo de montagem. Esses parâmetros determinam a força, a velocidade e o envelope do cilindro. Na Raydafon Technology Group Co., Limited, fabricamos cilindros de elevação hidráulica em uma ampla gama de especificações e podemos personalizar qualquer parâmetro para atender aos requisitos específicos da aplicação.

A tabela abaixo fornece um resumo das especificações padrão para nossa linha de produtos de Cilindro de Elevação Hidráulica.

Além dessas especificações padrão, nossa fábrica oferece uma gama de opções e acessórios para nossos Cilindros de Levantamento Hidráulico. Isso inclui válvulas de retenção de carga integradas, sensores de posição e rolamentos de extremidade de rótula. Também fornecemos revestimentos e materiais personalizados para ambientes extremos, como aplicações marítimas ou offshore. Cada cilindro de elevação hidráulica que produzimos é testado para verificar seu desempenho e integridade. Realizamos testes de pressão estática, testes de ciclo dinâmico e testes de vazamento para garantir que o cilindro atenda aos padrões exigidos. Nosso compromisso com a qualidade e a precisão é o que torna nossos Cilindros de Elevação Hidráulicos a espinha dorsal dos equipamentos de elevação em todo o mundo.

5. Como a Engenharia de Aplicação determina a seleção do cilindro?

Selecionar o cilindro de elevação hidráulico certo para uma aplicação de elevação específica não é simplesmente uma questão de escolher o modelo maior ou mais potente. Requer uma análise cuidadosa dos requisitos da aplicação, incluindo a carga, o perfil de movimento, o ambiente e o espaço disponível. O processo de seleção envolve uma série de cálculos de engenharia e decisões de projeto. A seguir estão os principais fatores que devem ser considerados.

Análise de carga:O primeiro passo é determinar a carga máxima que o cilindro deve levantar. Isto inclui o peso da carga útil, o peso da estrutura de elevação e quaisquer forças dinâmicas causadas por aceleração ou choque. Um fator de segurança é então aplicado para levar em conta incertezas e condições de sobrecarga. A força necessária determina o diâmetro do furo e a pressão operacional.

Perfil de movimento:O perfil de movimento define como a carga deve se mover. Ele precisa se mover rápido ou devagar? Precisa parar em posições precisas? Ele precisa manter sua posição sob carga? As respostas a essas perguntas determinam a vazão necessária, o tipo de válvula e a necessidade de dispositivos de retenção de carga.

Condições Ambientais:O ambiente em que o cilindro opera afeta a escolha dos materiais e das vedações. Um cilindro operando em um ambiente corrosivo requer aço inoxidável ou revestimentos especiais. Um cilindro operando em temperaturas extremas requer vedações e fluidos especiais. Um cilindro operando em um ambiente empoeirado requer limpadores e botas de proteção.

Restrições de espaço:O espaço disponível determina o tipo de montagem e as dimensões gerais do cilindro. Em algumas aplicações, é necessário um cilindro compacto com curso curto. Em outros, é necessário um cilindro de curso longo e diâmetro grande. O tipo de montagem deve ser compatível com a estrutura na qual o cilindro está fixado.

A tabela abaixo resume os principais critérios de seleção para um Cilindro de Elevação Hidráulica.

Na Raydafon, nossa equipe de engenharia trabalha em estreita colaboração com os clientes para selecionar o cilindro de elevação hidráulica ideal para sua aplicação. Fornecemos suporte técnico detalhado, incluindo cálculos de força, análise de movimento e seleção de materiais. Nossa fábrica também oferece projetos personalizados para aplicações que exigem uma solução fora do padrão. Ao combinar nossa experiência em engenharia com nossas capacidades de fabricação, garantimos que cada cilindro de elevação hidráulica que entregamos atenda às necessidades específicas do equipamento de elevação que irá acionar.

6. Perguntas frequentes (FAQ)

Pergunta 1: Qual é a vida útil típica de um cilindro de elevação hidráulica?

Resposta: A vida útil de um Cilindro de Elevação Hidráulica depende das condições de operação e manutenção. Em condições normais, com manutenção adequada, um Cilindro de Elevação Hidráulica de alta qualidade pode durar de 10 a 15 anos ou mais. Os principais itens de desgaste são as vedações, que podem ser substituídas durante uma revisão de rotina. Na Raydafon Technology Group Co., Limited, projetamos nossos cilindros para um mínimo de 1 milhão de ciclos e fornecemos diretrizes de manutenção para ajudar nossos clientes a maximizar a vida útil de seus cilindros.

Pergunta 2: Como posso saber se meu Cilindro de Elevação Hidráulica precisa ser substituído ou reparado?

Resposta: Os sinais de que um cilindro de elevação hidráulica precisa de atenção incluem vazamentos externos, perda de força de elevação, ruído incomum durante a operação e deslocamento sob carga. Em muitos casos, o cilindro pode ser reparado substituindo as vedações. Se o cano ou a haste estiverem danificados, o cilindro pode precisar ser substituído. Nossa fábrica oferece serviço de reparo e revisão de cilindros de elevação hidráulica, e podemos aconselhar se o reparo ou a substituição é a opção mais econômica.

Pergunta 3: Qual é a diferença entre um cilindro de elevação hidráulica de ação simples e de dupla ação?

Resposta: Um cilindro de elevação hidráulica de ação simples usa pressão hidráulica para estender a haste e depende da gravidade ou de uma mola de retorno para retraí-la. Um cilindro de dupla ação utiliza pressão hidráulica para estender e retrair a haste. Os cilindros de ação simples são mais simples e menos dispendiosos e são usados ​​em aplicações onde a carga pode retrair o cilindro. Cilindros de dupla ação são usados ​​em aplicações onde é necessária retração controlada ou onde a carga não fornece força suficiente para retrair o cilindro.

Pergunta 4: Um cilindro de elevação hidráulica pode ser usado na posição vertical?

Resposta: Sim, um Cilindro de Elevação Hidráulica pode ser usado em qualquer orientação, incluindo vertical, horizontal ou inclinada. O design do cilindro, incluindo o arranjo de rolamentos e vedações, é adaptado à orientação. Numa aplicação vertical, o peso da haste e a carga devem ser considerados no projeto do circuito hidráulico e dos dispositivos de suporte de carga. Nossa equipe de engenharia pode fornecer recomendações específicas para aplicações verticais.

Pergunta 5: Que manutenção é necessária para um Cilindro de Elevação Hidráulica?

Resposta: Os requisitos de manutenção para um cilindro de elevação hidráulico incluem inspeção regular quanto a vazamentos, verificação do nível e condição do fluido hidráulico e substituição das vedações no intervalo recomendado. A haste deve ser mantida limpa e livre de detritos. O fluido hidráulico deve ser filtrado e testado periodicamente. Nossa fábrica fornece um manual de manutenção detalhado com cada cilindro de elevação hidráulica e oferecemos treinamento de manutenção para nossos clientes.

7. Conclusão

O Cilindro de Elevação Hidráulica é a espinha dorsal do equipamento de elevação porque oferece densidade de força, controle de precisão e confiabilidade que nenhuma outra tecnologia pode igualar. Do maior guindaste de construção ao menor elevador tipo tesoura, o Cilindro de Elevação Hidráulico é o componente que transforma a energia hidráulica no movimento controlado que eleva, posiciona e retém cargas. Sua capacidade de gerar uma força enorme a partir de um pacote compacto, de controlar essa força com precisão milimétrica e de operar de forma confiável nos ambientes mais exigentes o torna indispensável na indústria moderna.

Na Raydafon Technology Group Co., Limited, nossa fábrica fabrica cilindros de elevação hidráulica há mais de duas décadas. Temos a experiência em engenharia, a capacidade de fabricação e os sistemas de qualidade para fornecer cilindros que atendam aos requisitos mais exigentes. Esteja você projetando um novo sistema de elevação ou fazendo a manutenção de um já existente, convidamos você a entrar em contato conosco para discutir suas necessidades específicas. Nossa equipe está pronta para ajudá-lo a selecionar o cilindro de elevação hidráulica ideal para sua aplicação.

Entre em contato com Raydafon Technology Group Co., Limited hojepara discutir seus requisitos de cilindro de elevação hidráulica e descobrir como nossos cilindros podem alimentar seu equipamento de elevação.
