Por que a resistência à corrosão é importante para cilindros hidráulicos agrícolas?

Numa época típica de colheita, um cilindro hidráulico agrícola pode circular até 20.000 vezes, operando sob pressões superiores a 200 bar. A haste do cilindro se estende e retrai continuamente através de resíduos de colheita, poeira do solo e resíduos químicos. Os fertilizantes contêm sais de amônio que são altamente corrosivos. Os pesticidas geralmente contêm compostos de enxofre que atacam as superfícies metálicas. A umidade do orvalho matinal e da água de irrigação cria o ambiente perfeito para corrosão eletroquímica. A combinação de ciclos mecânicos repetidos e exposição química constante torna os cilindros agrícolas uma das aplicações hidráulicas mais exigentes em qualquer indústria.

Dados da indústria indicam que as falhas relacionadas à corrosão são responsáveis ​​por aproximadamente 35% de todas as substituições de cilindros hidráulicos em equipamentos agrícolas. O impacto económico vai muito além do custo dos componentes de substituição. Uma falha no cilindro durante a alta temporada de colheita pode deixar uma colheitadeira fora de operação por 8 a 12 horas, representando uma perda de receita de US$ 1.500 a US$ 3.000 por hora de inatividade. Este artigo fornece uma análise técnica sistemática de por que a resistência à corrosão é crítica para a agriculturacilindros hidráulicos. Ele examina os mecanismos de corrosão, seu impacto no desempenho do cilindro, estratégias de seleção de materiais, tecnologias de revestimento protetor e a relação entre resistência à corrosão e custo total de propriedade. A análise é baseada em dados de falhas em campo, testes de corrosão em laboratório e padrões industriais para componentes hidráulicos agrícolas.

Índice

• 1. Mecanismos de Corrosão e Fatores Ambientais
• 2. Impacto da corrosão no desempenho e segurança do cilindro hidráulico
• 3. Seleção de materiais para resistência à corrosão
• 4. Tecnologias de proteção de superfície e sistemas de revestimento
• 5. Resistência à corrosão e custo total de propriedade
• 6. Perguntas frequentes (FAQ)
• 7. Conclusão

1. Mecanismos de Corrosão e Fatores Ambientais

Os cilindros hidráulicos agrícolas estão expostos a uma combinação agressiva única de fatores ambientais. Ao contrário das aplicações hidráulicas industriais, onde as condições ambientais são relativamente controladas, os equipamentos agrícolas operam em campos abertos, onde a exposição à umidade, produtos químicos e materiais abrasivos é contínua. A análise a seguir identifica os mecanismos primários de corrosão e os fatores ambientais específicos que os aceleram.

Mecanismo de Corrosão 1: Corrosão Uniforme (Enferrujamento Geral).Esta é a forma mais comum de corrosão nas superfícies dos cilindros, ocorrendo quando o aço descoberto é exposto à umidade e ao oxigênio. A taxa de reação é acelerada pela presença de eletrólitos, como os sais encontrados nos fertilizantes. O produto de corrosão (ferrugem) é poroso e não forma barreira protetora, permitindo que o processo de corrosão continue sem controle. Em um teste realizado em nossa fábrica, uma haste de cilindro de aço carbono padrão exposta a uma solução de sulfato de amônio a 5% a 25°C apresentou corrosão superficial mensurável em 72 horas.

Mecanismo de corrosão 2: corrosão por picada.Pitting é uma forma localizada de corrosão que cria pequenas cavidades ou buracos na superfície do metal. É particularmente perigoso porque pode penetrar profundamente no metal enquanto a superfície circundante permanece praticamente intacta. A corrosão por corrosão é iniciada pela quebra local da camada protetora de óxido na superfície do aço, muitas vezes causada por íons cloreto de fertilizantes ou pesticidas. Uma vez iniciados, os poços podem se propagar rapidamente sob os efeitos combinados de estresse mecânico e ataque corrosivo. Para um cilindro hidráulico de colheitadeira operando em condições de ciclo alto, um único poço pode atuar como um ponto de concentração de tensão, levando ao início de trincas por fadiga e eventual fratura da haste.

Mecanismo de Corrosão 3: Fissuração por Corrosão sob Tensão (SCC).SCC é o efeito combinado da tensão de tração e de um ambiente corrosivo. É particularmente relevante para hastes de cilindros hidráulicos, que estão sob tensão contínua durante a operação. O CAA pode propagar trincas em taxas significativamente mais rápidas do que a fadiga puramente mecânica, levando a falhas repentinas e inesperadas. Sabe-se que íons cloreto e ambientes com pH alto promovem SCC em certos tipos de aço.

Mecanismo de Corrosão 4: Corrosão Galvânica.Isto ocorre quando dois metais diferentes estão em contato elétrico na presença de um eletrólito. Em um cilindro hidráulico, pode ocorrer corrosão galvânica entre a haste do cilindro (geralmente de aço temperado) e o pistão ou a tampa da extremidade (geralmente de ferro fundido ou alumínio). A gravidade depende da diferença de potencial eletroquímico entre os metais e da condutividade do eletrólito. Em ambientes agrícolas, onde os equipamentos são frequentemente expostos a fertilizantes carregados de sal, a corrosão galvânica pode ser um fator significativo.

Dados de Campo: Taxas de Corrosão em Diferentes Ambientes Agrícolas.

Na Raydafon Technology Group Co., Limited, analisamos dados de falhas por corrosão de mais de 500 devoluções de cilindros agrícolas durante um período de cinco anos. Os dados mostram que os locais de corrosão mais comuns são a superfície da haste do pistão (especialmente na área que permanece exposta quando o cilindro é retraído), as roscas dos olhais da haste e as ranhuras da vedação. Com base nesta análise, desenvolvemos uma especificação de resistência à corrosão que aborda cada uma dessas zonas de falha. A especificação inclui seleção de materiais, tratamento de superfície e modificações de projeto que minimizam o risco de danos por corrosão.

2. Impacto da corrosão no desempenho e segurança do cilindro hidráulico

A corrosão não é apenas um problema cosmético; tem efeitos diretos e quantificáveis ​​no desempenho, na confiabilidade e na segurança dos cilindros hidráulicos agrícolas. A análise a seguir identifica os principais mecanismos de degradação do desempenho e suas consequências para as operações de colheita.

Degradação de desempenho 1: falha na vedação e vazamento interno.A corrosão na superfície da haste do cilindro cria imperfeições microscópicas que desgastam as vedações da haste durante cada ciclo de extensão e retração. Estas partículas de desgaste da vedação, juntamente com produtos de corrosão, entram no sistema hidráulico e causam danos adicionais às bombas e válvulas. Um estudo realizado pela nossa fábrica descobriu que uma haste de cilindro com corrosão superficial superior a 0,05 mm de profundidade pode aumentar a taxa de desgaste da vedação em até 400% em comparação com uma superfície lisa e livre de corrosão. O vazamento interno resultante reduz a eficiência do cilindro, exigindo maior pressão hidráulica para atingir a mesma força de saída. Isto se traduz em aumento do consumo de combustível e redução da potência disponível para outras funções hidráulicas da colheitadeira.

Degradação de desempenho 2: Aumento de atrito e aderência.Os produtos de corrosão, especialmente o óxido de ferro (ferrugem), são partículas abrasivas que aumentam o atrito entre a haste do pistão e o rolamento do cilindro. Este aumento de atrito pode fazer com que o cilindro emperre ou vibre durante a operação, causando movimentos bruscos e redução da precisão do controle. Para equipamentos de colheita que exigem posicionamento suave e preciso (como controle de altura da plataforma), essa degradação pode impactar significativamente a qualidade da colheita e a eficiência da colheita. Em casos graves, o aumento do atrito pode superar a força hidráulica disponível, fazendo com que o cilindro não se estenda ou retraia.

Degradação de desempenho 3: Resistência estática reduzida.A corrosão reduz a seção transversal de suporte de carga da haste e do tubo do cilindro. Para uma haste de cilindro com diâmetro de 50 mm, uma camada de corrosão uniforme de 0,5 mm representa uma redução de 2% na área da seção transversal, o que reduz a capacidade de tração da haste em aproximadamente 2%. No entanto, o pite localizado cria fatores de concentração de tensão (Kt) que podem reduzir a resistência à fadiga da haste em 50% ou mais, dependendo da profundidade e da geometria do pite. Este é o mecanismo que leva a fraturas repentinas de hastes em equipamentos de colheita, muitas vezes sem aviso prévio significativo.

Degradação de segurança: Escape de óleo de alta pressão.Quando a corrosão penetra na parede do tubo do cilindro ou danifica a vedação da haste, cria um caminho para o óleo hidráulico de alta pressão escapar. Este jato de óleo pode causar ferimentos graves aos operadores se eles estiverem no caminho do spray. Além disso, vazamentos de óleo no campo criam problemas de contaminação ambiental e riscos potenciais de escorregamento. O padrão da indústria para falha de cilindro hidráulico é que o modo de falha deve ser “à prova de falhas”, o que significa que o cilindro não deve criar uma condição que possa ferir os operadores ou danificar equipamentos adjacentes. Falhas induzidas por corrosão que ocorrem sem aviso prévio são uma clara violação deste princípio.

Impacto Econômico: Tempo de Inatividade e Custos de Reparo.

** Baseado em uma colheitadeira avaliada em US$ 500.000 operando por 24 horas durante o pico da temporada de colheita de trigo.

3. Seleção de materiais para resistência à corrosão

A seleção do material para cilindros hidráulicos agrícolas deve equilibrar resistência à corrosão, resistência mecânica, resistência ao desgaste e custo. Não existe um único material que otimize todos esses fatores, e é por isso que o processo de seleção envolve compensações com base na aplicação específica e no ambiente operacional. Esta seção examina os materiais usados ​​nos componentes do cilindro hidráulico da Harvester e suas características de resistência à corrosão.

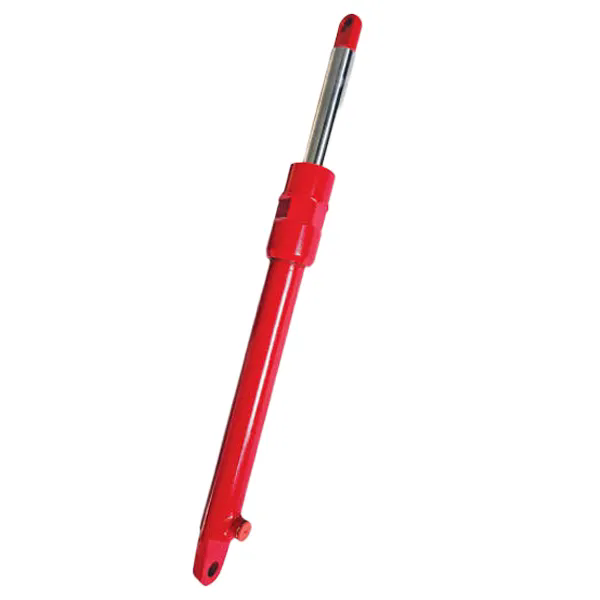

Materiais da haste do pistão:A haste do pistão é o componente mais crítico à corrosão do Cilindro Hidráulico da Harvester porque está diretamente exposta ao ambiente externo. O material mais comum para hastes de cilindros agrícolas é aço carbono endurecido por indução e cromado duro (normalmente AISI 1045 ou equivalente). Isto proporciona um bom equilíbrio entre resistência e proteção contra corrosão a um custo moderado. A resistência à corrosão deste sistema é fornecida principalmente pelo revestimento de cromo duro, que tem uma espessura típica de 20-40μm. No entanto, a cromagem possui microfissuras inerentes que podem permitir que o ataque corrosivo atinja o aço subjacente, levando à corrosão e eventual falha.

Para aplicações mais exigentes, estão disponíveis materiais alternativos. Classes de aço inoxidável como 316L oferecem resistência superior à corrosão, mas têm menor resistência e maior custo de material do que o aço carbono. Para aplicações onde a corrosão é uma grande preocupação, geralmente recomendamos hastes de aço inoxidável com tratamento de passivação pós-usinagem. Uma terceira opção é o uso de hastes niqueladas, que fornecem um sistema de proteção de dupla camada com melhor resistência à corrosão em comparação com o cromo padrão. A tabela a seguir compara a resistência à corrosão de materiais de haste comuns.

Materiais do tubo do cilindro:O tubo do cilindro é normalmente fabricado a partir de tubo de aço sem costura estirado a frio (ST52.4 ou equivalente) com uma superfície interna afiada. O tubo é protegido contra corrosão externa por tinta ou revestimento em pó. A corrosão interna geralmente é menos preocupante porque o tubo é constantemente molhado com óleo hidráulico, o que proporciona um certo grau de proteção. No entanto, se o óleo ficar contaminado com água (condensação devido a flutuações de temperatura), poderá ocorrer corrosão interna.

Materiais do pistão e da tampa final:Esses componentes são normalmente fabricados em ferro dúctil (GJS 400-15) ou aço forjado. A resistência à corrosão desses materiais é menos crítica que a da haste porque não estão diretamente expostos ao ambiente externo. Entretanto, a corrosão nas ranhuras da vedação pode comprometer a integridade da vedação, causando vazamentos.

Comparação da resistência à corrosão de materiais de cilindros.

Nossa fábrica na Raydafon mantém especificações de materiais que definem a resistência à corrosão mínima aceitável para cada componente. Para aplicações agrícolas padrão, recomendamos o uso de hastes de aço 1045 endurecidas por indução com cromagem dura e camada inferior de níquel. Para aplicações onde o cilindro será exposto a fertilizantes, pesticidas ou condições salinas, recomendamos a atualização para hastes e tubos de aço inoxidável 316L.

4. Tecnologias de proteção de superfície e sistemas de revestimento

Além da seleção de materiais, as tecnologias de proteção de superfície desempenham um papel crítico na resistência à corrosão dos cilindros hidráulicos agrícolas. A eficácia de um sistema de revestimento depende de vários fatores: a composição do revestimento, a preparação do substrato, o processo de aplicação e a espessura do revestimento. Esta seção analisa as principais tecnologias de revestimento utilizadas na indústria e apresenta os resultados dos testes de corrosão acelerada conduzidos pela nossa fábrica.

Cromagem dura (cromo galvanizado).O cromo duro é o padrão da indústria para hastes de cilindros hidráulicos. A camada cromada oferece excelente resistência ao desgaste, baixo atrito e resistência moderada à corrosão. A espessura da camada de cromo é normalmente de 20-40μm. Uma desvantagem do cromo duro é a porosidade inerente do depósito de cromo. As microfissuras na camada de cromo podem permitir que a umidade atinja o substrato de aço, levando à corrosão localizada nas fissuras. Para mitigar isso, alguns fabricantes aplicam uma camada inferior de níquel antes da camada de cromo, que fornece uma barreira contra corrosão. A combinação de níquel-cromo oferece resistência à corrosão significativamente melhor do que o cromo sozinho.

Niquelagem (níquel eletroless).O revestimento de níquel sem eletrólito é um processo de deposição química que produz um revestimento uniforme, duro e resistente à corrosão. O revestimento de níquel não é poroso e oferece excelente proteção contra corrosão. O níquel sem eletrólito é frequentemente aplicado em componentes que exigem alta resistência à corrosão, mas não estão sujeitos a desgaste severo. A espessura do revestimento é normalmente de 10-25μm. Para o cilindro hidráulico da colheitadeira, às vezes é usado níquel sem eletrólito na superfície da haste de unidades de última geração.

Revestimentos por Pulverização Térmica (Cerâmica, Metal Duro, Metal).Processos de pulverização térmica, como HVOF (High Velocity Oxy-Fuel), depositam revestimentos impulsionando partículas fundidas ou semifundidas sobre o substrato. Os revestimentos de carboneto de tungstênio proporcionam excelente resistência ao desgaste e boa resistência à corrosão quando devidamente vedados. Os revestimentos cerâmicos (óxido de cromo, óxido de alumínio) proporcionam excepcional resistência à corrosão e dureza, mas podem ser mais frágeis que os revestimentos metálicos.

Sistemas de pintura e revestimento em pó.Para as superfícies externas do tubo do cilindro e das tampas das extremidades, os sistemas de pintura e revestimento em pó fornecem a proteção primária contra corrosão. O sistema de revestimento normalmente consiste em um primer, uma camada intermediária e um acabamento. O primer proporciona adesão e proteção inicial contra corrosão, a camada intermediária proporciona espessura e propriedades de barreira, e o acabamento proporciona resistência aos raios UV e aparência estética. A espessura total do revestimento para cilindros agrícolas é normalmente de 80-120μm.

A tabela abaixo resume os resultados dos testes de resistência à corrosão para diferentes sistemas de revestimento, com base em testes de névoa salina (ASTM B117) e testes de corrosão cíclica (ISO 11997).

Com base nesses resultados de testes e dados de desempenho em campo, nossa fábrica desenvolveu uma especificação de revestimento padrão para o cilindro hidráulico da colheitadeira. Para a haste, recomendamos um sistema de níquel-cromo com espessura de camada inferior de níquel de 10-12μm e camada superior de cromo de 25-30μm. Para as superfícies exteriores, recomendamos um sistema de pintura de três camadas (primário rico em zinco, intermediário epóxi e acabamento poliuretano) com espessura total de 100-120μm. Esta especificação fornece um equilíbrio ideal entre proteção contra corrosão e custo, e documentamos uma vida útil em campo superior a 5.000 horas com este sistema.

5. Resistência à corrosão e custo total de propriedade

A decisão de investir no aumento da resistência à corrosão para cilindros hidráulicos agrícolas é fundamentalmente económica. Embora materiais e sistemas de revestimento de especificações mais altas tenham custos iniciais mais elevados, eles podem reduzir o custo total de propriedade ao longo do ciclo de vida do equipamento. Esta seção apresenta uma metodologia para avaliar o impacto econômico da resistência à corrosão e fornece uma análise quantitativa baseada em condições operacionais reais.

Modelo de custo total de propriedade:O TCO de um cilindro hidráulico inclui o custo inicial de compra, o custo da manutenção preventiva, o custo das peças de reparo, o custo da mão de obra para reparos e o impacto econômico do tempo de inatividade. A resistência à corrosão afeta cada um desses elementos de custo. Um cilindro com baixa resistência à corrosão terá custos de manutenção mais elevados, reparos mais frequentes, vida útil mais curta e mais tempo de inatividade do que um cilindro com proteção aprimorada contra corrosão. A análise do TCO também deve ter em conta os custos indiretos associados a falhas no campo, tais como danos nas colheitas devido a avarias de equipamento e incidentes de segurança.

Análise Econômica do Investimento em Resistência à Corrosão:Realizamos uma análise de TCO para três configurações de cilindros hidráulicos de colheitadeiras usadas em uma colheitadeira de 300 HP operando em um ambiente agrícola típico do Centro-Oeste dos EUA. As configurações foram: (a) proteção anticorrosiva padrão (haste 1045 + cromo duro; pintura padrão); (b) proteção aprimorada contra corrosão (haste 1045 + níquel-cromo; revestimento em pó); e (c) proteção máxima contra corrosão (haste 316L + níquel sem eletrólito; sistema de pintura premium).

A análise foi conduzida ao longo de um ciclo de vida do equipamento de 10 anos, assumindo 500 horas de operação por ano (2.500 horas por estação, com 5 estações representando a vida útil típica da colheitadeira antes da substituição). O custo do tempo de inatividade foi estimado em US$ 1.500 por hora com base nos custos operacionais médios de uma colheitadeira de 300 HP.

A análise demonstra que o investimento numa protecção melhorada contra a corrosão produz um retorno económico significativo. O cilindro de proteção máxima, apesar de ter mais que o dobro do custo inicial do cilindro padrão, reduziu o TCO em US$ 38.250 no período de 10 anos. O cilindro de proteção aprimorada proporcionou uma redução de US$ 25.500 no TCO. Estas poupanças são conseguidas principalmente através de menos substituições e custos de tempo de inatividade reduzidos. NoGrupo de tecnologia Raydafon Co., limitado, fornecemos aos nossos clientes análises de TCO para suas aplicações específicas para ajudá-los a tomar decisões de aquisição informadas.

6. Perguntas frequentes (FAQ)

Pergunta 1: Como posso saber se a corrosão está começando a afetar meu cilindro antes que ele falhe?

Resposta: Existem vários indicadores visuais e de desempenho do início da corrosão. Na haste do pistão, observe os seguintes sinais: presença de estrias ou manchas cor de ferrugem na superfície da haste quando o cilindro é retraído; corrosão visível, que será áspera ao toque e pode ser visível como pequenas manchas escuras; e diminuição da suavidade da superfície da haste, que pode ser sentida deslizando a unha pela haste. Em termos de desempenho, você pode notar um aumento no vazamento da vedação, que aparece como vazamento de óleo da vedação da haste do cilindro, aumento do ruído operacional devido ao maior atrito e redução da velocidade operacional. Se algum destes sinais estiver presente, o cilindro deverá ser inspecionado e, se necessário, reparado.

Pergunta 2: Qual é a vida útil típica de um cilindro hidráulico agrícola resistente à corrosão?

Resposta: A vida útil de um cilindro hidráulico agrícola bem projetado e fabricado com proteção adequada contra corrosão é normalmente de 3.000 a 5.000 horas de operação. Para cilindros com proteção aprimorada contra corrosão (como hastes de níquel-cromo e revestimento em pó), a vida útil pode ser estendida para 7.000 a 10.000 horas. Esses números são baseados em dados de desempenho em campo coletados por nossa fábrica e estão sujeitos às condições operacionais e práticas de manutenção específicas do usuário. A manutenção regular é essencial para maximizar a vida útil.

Pergunta 3: Posso reformar um cilindro padrão com componentes resistentes à corrosão?

Resposta: Sim, é possível modernizar um cilindro padrão com componentes resistentes à corrosão, mas o escopo da modernização depende do grau de proteção necessário. O componente mais crítico para atualizar é a haste do pistão. Substituir a haste cromada padrão por uma haste de níquel-cromo ou aço inoxidável pode melhorar significativamente a resistência à corrosão. Além disso, o exterior pode ser repintado ou revestido com pó para aumentar a proteção do tubo. No entanto, uma modernização completa pode custar quase tanto como uma garrafa nova, pelo que a justificação económica deve ser avaliada caso a caso. Nossa fábrica oferece opções completas de substituição de cilindros e atualização de componentes.

Pergunta 4: Os cilindros agrícolas de aço inoxidável são sempre melhores que os de aço carbono com revestimentos?

Resposta: Não necessariamente. Cilindros de aço inoxidável (316L ou 17-4PH) oferecem excelente resistência à corrosão e podem ser econômicos em ambientes corrosivos severos. No entanto, eles são significativamente mais caros que o aço carbono com revestimentos protetores e podem não ser necessários para todas as aplicações. Além disso, o aço inoxidável tem menor resistência à fadiga do que o aço carbono em níveis de dureza comparáveis, o que pode afetar a vida útil do cilindro em aplicações de alto ciclo. Nossa recomendação é selecionar o material e o sistema de revestimento com base no ambiente operacional específico e na vida útil esperada. Podemos realizar uma avaliação de risco de corrosão para orientar esta seleção.

Pergunta 5: Quais práticas de manutenção prolongam a vida útil dos cilindros hidráulicos agrícolas?

Resposta: As seguintes práticas de manutenção são eficazes para prolongar a vida útil dos cilindros hidráulicos agrícolas: após cada dia de operação, limpe a haste exposta com um pano limpo para remover resíduos corrosivos; aplique uma fina camada de óleo leve ou inibidor de corrosão na superfície exposta da haste; inspecione mensalmente a superfície da haste em busca de sinais de corrosão ou arranhões; inspecione regularmente o exterior do tubo do cilindro em busca de sinais de corrosão; programar a substituição das vedações e limpadores da haste com base nas recomendações do fabricante; e implementar um programa de testes de óleo hidráulico para monitorar a condição do óleo e detectar contaminação. Estas práticas, combinadas com o uso de cilindros resistentes à corrosão de alta qualidade, podem prolongar significativamente a vida útil.

7. Conclusão

A resistência à corrosão é um requisito fundamental para cilindros hidráulicos agrícolas que operam nos ambientes exigentes das operações agrícolas modernas. A combinação de estresse mecânico, exposição a produtos químicos e umidade ambiental cria condições que podem degradar rapidamente os cilindros desprotegidos, levando à redução do desempenho, ao aumento dos custos de manutenção e ao tempo de inatividade inesperado durante períodos críticos de colheita. Como a análise deste artigo demonstrou, o impacto económico das falhas relacionadas com a corrosão vai muito além do custo das peças de substituição. O custo total de propriedade de cilindros resistentes à corrosão é normalmente menor do que o de cilindros padrão quando se considera o ciclo de vida completo.

A chave para alcançar uma resistência à corrosão adequada reside numa combinação de fatores: selecionar materiais que sejam compatíveis com o ambiente operacional específico, aplicar revestimentos protetores apropriados e projetar o cilindro para minimizar áreas de vulnerabilidade. Nossa fábrica na Raydafon Technology Group Co., Limited desenvolveu uma abordagem abrangente para resistência à corrosão que aborda cada um desses fatores, resultando em cilindros hidráulicos agrícolas que proporcionam vida útil confiável nas aplicações mais exigentes. Continuamos a pesquisar e implementar novas tecnologias de proteção contra corrosão para prolongar ainda mais a vida útil dos nossos produtos.

Entre em contato com Raydafon Technology Group Co., Limitedpara discutir seus requisitos específicos de resistência à corrosão.
