Quais processos de fabricação garantem alta precisão em engrenagens de precisão?

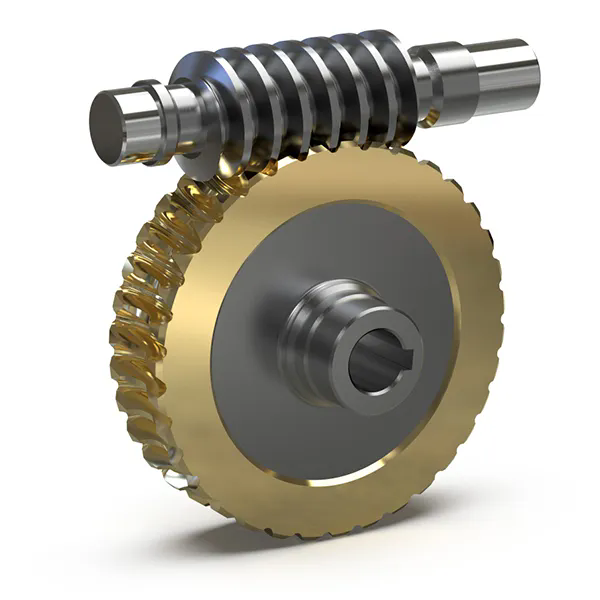

Engrenagens de precisãosão a espinha dorsal de inúmeras aplicações industriais, desde transmissões automotivas e atuadores aeroespaciais até robótica e turbinas eólicas. A precisão dessas engrenagens afeta diretamente a eficiência do sistema, o ruído, a vibração e a vida útil. Mas quais processos de fabricação garantem a alta precisão necessária para essas aplicações exigentes? A resposta está em uma sequência cuidadosamente orquestrada de operações de usinagem, tratamento térmico e acabamento, cada uma contribuindo para a geometria final e integridade superficial da engrenagem. Na Raydafon Technology Group Co., Limited, nossa fábrica fabrica engrenagens de precisão há mais de duas décadas e refinamos nossos processos para atingir graus de qualidade de engrenagens até DIN 5 ou AGMA 12, com desvios de perfil de dente inferiores a 2 micrômetros. Este artigo explorará os principais processos de fabricação – desde a preparação da peça bruta até a inspeção final – que permitem a produção de engrenagens de alta precisão, e compartilharemos os parâmetros técnicos e medidas de controle de qualidade que sustentam nosso sucesso.

O caminho para uma engrenagem de precisão de alta precisão começa com uma compreensão completa dos requisitos funcionais da engrenagem: torque, velocidade, carga e ambiente operacional. Com base nesses parâmetros, selecionamos o material apropriado - normalmente ligas de aço de alta qualidade, como 20CrMnTi, 18CrNiMo7-6 ou SAE 8620 - e, em seguida, aplicamos uma sequência de processos que incluem: forjamento ou usinagem da peça bruta, fresamento ou modelagem dos dentes, tratamento térmico para aumentar a resistência e a resistência ao desgaste e acabamento de retificação para obter a geometria final e o acabamento superficial. Cada uma dessas etapas deve ser rigorosamente controlada, com parâmetros de corte, velocidades de retificação e protocolos de inspeção específicos para garantir que a engrenagem de precisão final atenda ou exceda as especificações exigidas. Neste guia abrangente, detalharemos cada processo, forneceremos especificações detalhadas e dados de tolerância e destacaremos o papel crítico da metrologia para garantir alta precisão. Também compartilharemos exemplos de campo e melhores práticas da vasta experiência de nossa fábrica na indústria de engrenagens.

Índice

• 1. Por que a fresagem de engrenagens é um processo fundamental para a fabricação de engrenagens de precisão?
• 2. Como a retificação de engrenagens atinge os mais altos níveis de precisão e acabamento superficial?
• 3. Quais são as principais especificações técnicas de nossa produção de engrenagens de precisão?
• 4. Como a metrologia e o controle de qualidade garantem a precisão das engrenagens?
• Perguntas frequentes (FAQ)
• Conclusão e consulta de equipamentos personalizados

Por que a fresagem de engrenagens é um processo fundamental para a fabricação de engrenagens de precisão?

A fresagem de engrenagens é um dos processos mais utilizados e versáteis para gerar dentes de engrenagem. Neste processo, uma fresa rotativa – que é essencialmente uma ferramenta cilíndrica com dentes de corte helicoidais – é alimentada através de uma peça bruta de engrenagem rotativa, cortando progressivamente os espaços dos dentes. A fresagem é capaz de produzir engrenagens de todos os tipos, incluindo engrenagens de dentes retos, helicoidais e sem-fim, com alto grau de precisão e produtividade. Para uma engrenagem de precisão, o processo de fresagem é a primeira etapa crítica na definição do perfil do dente. A precisão da fresa, a rigidez da máquina e a seleção dos parâmetros de corte influenciam a qualidade inicial da engrenagem. Em nossa fábrica utilizamos fresadoras CNC com sincronização eletrônica da caixa de engrenagens, o que permite o controle preciso da fresagem e da rotação da peça, alcançando uma precisão de avanço de +/- 0,005 mm por 100 mm de largura de face.

Fatores-chave para alcançar alta precisão durante a fresagem de engrenagens:

• Qualidade do fogão:A placa deve ser fabricada com alta precisão, normalmente grau AA ou superior, com uma precisão de perfil de +/- 2 micrômetros. Nossa fábrica utiliza fresas revestidas com TiAlN ou AlCrN para garantir desempenho de corte consistente e vida útil prolongada da ferramenta, o que afeta diretamente a consistência do perfil do dente da engrenagem.
• Rigidez da máquina e estabilidade térmica:A fresadora deve ser rígida para suportar forças de corte sem deflexão, o que comprometeria a precisão. Nossas máquinas possuem base em ferro fundido com sistemas avançados de compensação térmica que mantêm a geometria da máquina mesmo durante longos períodos de operação.
• Parâmetros de corte:A velocidade de corte, o avanço e a profundidade de corte devem ser otimizados para o material específico. Para uma peça bruta de engrenagem 20CrMnTi típica, uma velocidade de corte de 80-120 m/min e uma taxa de avanço de 1-2 mm/rot são usadas para alcançar um equilíbrio entre produtividade e precisão. Os engenheiros de processo da nossa fábrica usam software de simulação para determinar os parâmetros ideais para cada tipo de engrenagem.
• Líquido refrigerante e lubrificação:A aplicação adequada do líquido refrigerante é essencial para controlar a geração de calor, que pode causar expansão térmica e afetar a geometria do dente. Usamos um sistema de refrigeração de alta pressão que fornece 50 bar de refrigeração diretamente para a zona de corte, garantindo evacuação eficaz dos cavacos e controle de temperatura.

Um exemplo prático da nossa produção de engrenagens de transmissão automotiva ilustra a importância da precisão da fresagem. Estávamos produzindo uma engrenagem helicoidal com módulo de 2,5 e 32 dentes, exigindo um desvio do perfil do dente inferior a 3 micrômetros. Ao utilizar uma fresa de qualidade premium e otimizar os parâmetros de corte, alcançamos um desvio de perfil de 2,5 micrômetros na fase de fresagem, que estava dentro da faixa de tolerância. Isto significou que a etapa de retificação subsequente exigiu menos remoção de material, reduzindo o tempo geral do ciclo e prolongando a vida útil do rebolo. O controle cuidadoso do processo de fresagem não é apenas essencial para a precisão, mas também contribui para a eficiência geral da produção.

Após a fresagem, a engrenagem geralmente é tratada termicamente para atingir a dureza e resistência necessárias. No entanto, o próprio processo de fresagem produz uma rugosidade superficial de cerca de Ra 1,6-3,2 micrômetros, o que é aceitável para muitas aplicações, mas não suficiente para engrenagens de alta precisão. Portanto, a fresagem é normalmente seguida por um processo de acabamento, como raspagem ou retificação, para atingir a precisão final. No entanto, o processo de fresagem estabelece a base para todo o processo de fabricação de engrenagens. Uma má operação de fresagem não pode ser totalmente corrigida por operações de acabamento subsequentes, tornando o controle do processo de fresagem um requisito fundamental para a produção de engrenagens de precisão de alta precisão.

Como a retificação de engrenagens atinge os mais altos níveis de precisão e acabamento superficial?

Quando são necessários os mais altos níveis de precisão e acabamento superficial, a retificação de engrenagens é o processo de escolha. A retificação de engrenagens usa um rebolo giratório, normalmente feito de cerâmica ou nitreto cúbico de boro (CBN), para remover uma fina camada de material dos dentes da engrenagem após o tratamento térmico. Este processo corrige quaisquer distorções causadas pelo tratamento térmico e atinge o perfil final do dente, o chumbo e o acabamento superficial. Para uma engrenagem de precisão com grau de qualidade DIN 5 ou AGMA 12, a retificação é essencial. Nossa fábrica usa retificadoras de perfil CNC que podem atingir um desvio do perfil do dente de +/- 1,5 micrômetros, um desvio de avanço de +/- 2 micrômetros e uma rugosidade superficial de Ra 0,2-0,4 micrômetros. Esses níveis de precisão são necessários para aplicações de alta velocidade e alta carga, como transmissões aeroespaciais e robótica.

Fatores-chave para alcançar alta precisão durante a retificação de engrenagens:

• Seleção de rebolo:O rebolo deve ser adequado ao material da engrenagem e ao acabamento desejado. Para materiais duros (58-62 HRC), utilizamos rebolos de CBN com liga vitrificada, que proporcionam excelente retenção de forma e baixo desgaste. Para materiais mais macios, são utilizadas rodas de cerâmica. A roda é polida com um rolo de diamante para garantir que tenha o perfil e a nitidez corretos.
• Parâmetros de moagem:A velocidade de retificação, a profundidade de corte e a taxa de avanço são cuidadosamente controladas. Para o passe de acabamento, utilizamos uma pequena profundidade de corte (0,01-0,02 mm) e uma taxa de avanço lenta para obter o acabamento superficial desejado e evitar danos térmicos ao dente da engrenagem. Um refrigerante de alta pressão (até 80 bar) é direcionado para a zona de retificação para reduzir a geração de calor e eliminar os cavacos de retificação.
• Medição em processo:Nossas retificadoras são equipadas com sistemas de medição em processo que medem continuamente a espessura dos dentes da engrenagem durante a retificação. Quando a espessura do dente atinge o valor desejado, a máquina para automaticamente, garantindo que a engrenagem não fique no solo. Esse recurso é fundamental para obter tolerâncias dimensionais restritas.
• Compensação térmica:A retificação gera calor que pode fazer com que a engrenagem e a máquina se expandam, afetando a precisão. Nossas máquinas possuem sistemas de compensação térmica que monitoram a temperatura do fuso, da peça de trabalho e do ambiente, e ajustam os parâmetros de retificação de acordo para manter a precisão.

Um estudo de caso de um fabricante de caixas de engrenagens para turbinas eólicas destaca a importância da retificação de engrenagens. O fabricante exigia uma engrenagem helicoidal de grande porte com módulo de 8 e 80 dentes, com nível de qualidade AGMA 12. A engrenagem tinha que suportar alto torque e altas cargas cíclicas, portanto a precisão era fundamental. Nossa fábrica retificou a engrenagem usando uma roda CBN em uma retificadora de perfil CNC. A engrenagem final tinha um desvio de perfil de 1,2 micrômetros, um desvio de avanço de 1,8 micrômetros e uma rugosidade superficial de Ra 0,25 micrômetros. A engrenagem foi instalada com sucesso na turbina eólica e opera com excelente desempenho há mais de cinco anos. O fabricante informou que a alta precisão da engrenagem contribuiu para um aumento de 3% na eficiência da turbina.

Além da retificação de perfis, também oferecemos operações de superacabamento, como brunimento ou lapidação para engrenagens que exigem o melhor acabamento superficial possível e redução de ruído. O brunimento utiliza uma ferramenta em forma de engrenagem com pedras abrasivas para remover uma pequena quantidade de material e melhorar o acabamento superficial para Ra 0,1 micrômetros ou melhor. Isto é particularmente benéfico para engrenagens utilizadas em veículos elétricos, onde a redução de ruído é crítica. O processo de retificação, aliado a essas operações de superacabamento, nos permite produzir engrenagens de precisão que atendem às especificações mais exigentes. Na Raydafon, continuamos a investir na mais recente tecnologia de retificação, incluindo rebolos CBN e controle inteligente de processo, para manter nossa vantagem competitiva na fabricação de engrenagens de alta precisão.

Quais são as principais especificações técnicas de nossa produção de engrenagens de precisão?

Raydafon Technology Group Co., Limited oferece uma capacidade abrangente de fabricação de engrenagens de precisão, cobrindo uma ampla gama de tipos, tamanhos e graus de precisão de engrenagens. Nossa capacidade de produção inclui engrenagens helicoidais, de dentes retos, cônicas, sem-fim e planetárias, com módulos de 0,5 a 20 e diâmetros de 10 mm a 1500 mm. A tabela abaixo resume as principais especificações técnicas e os níveis de precisão alcançáveis ​​para nossa produção de engrenagens de precisão. Todos os valores são baseados em nossos procedimentos padrão de controle de qualidade e são continuamente monitorados para garantir a conformidade com padrões internacionais como DIN, AGMA e ISO.

Além das especificações padrão, nossa fábrica oferece diversos recursos opcionais para aprimorar o desempenho do Precision Gear. Estas incluem: modificações de perfil (coroamento e relevo de ponta) para otimizar a distribuição de carga e reduzir ruído; tratamentos de superfície especiais, como fosfatação, nitretação ou revestimento DLC para melhorar a resistência ao desgaste; e materiais personalizados para aplicações específicas (por exemplo, aço inoxidável para ambientes corrosivos ou Inconel para aplicações de alta temperatura). Também fornecemos um serviço completo de projeto de engrenagens, incluindo análise estrutural, análise de padrão de contato e otimização de NVH (ruído, vibração e aspereza).

Nosso sistema de controle de qualidade é baseado na ISO 9001:2015 e IATF 16949:2016 para aplicações automotivas. Cada Precision Gear é submetido a um regime de inspeção abrangente que inclui verificações dimensionais, análise de engrenagens e, quando necessário, testes não destrutivos (NDT), como inspeção de partículas magnéticas ou testes ultrassônicos. Os resultados da inspeção são registrados em um relatório detalhado que acompanha o envio do equipamento. Nossa fábrica emGrupo de tecnologia Raydafon Co., limitadopossui um laboratório de metrologia dedicado equipado com os mais modernos equipamentos de inspeção, incluindo um centro de medição de engrenagens Klingelnberg P65, uma CMM Zeiss e um testador de rugosidade superficial. Este investimento em metrologia garante que cada engrenagem de precisão que produzimos atenda aos requisitos de precisão especificados e forneça aos nossos clientes a confiança necessária para suas aplicações críticas.

Como a metrologia e o controle de qualidade garantem a precisão das engrenagens?

A fabricação de engrenagens de precisão de alta precisão é impossível sem metrologia rigorosa e controle de qualidade em todas as fases da produção. A precisão da engrenagem é definida por um conjunto de parâmetros, incluindo perfil do dente, avanço, passo e desvio, todos os quais devem ser medidos e controlados. Em nossa fábrica, implementamos um sistema abrangente de controle de qualidade que começa com a inspeção da matéria-prima e se estende por cada etapa da fabricação até a inspeção final. O núcleo do nosso sistema de controle de qualidade é o uso de instrumentos avançados de medição de engrenagens, como analisadores de engrenagens e máquinas de medição por coordenadas (CMMs), que fornecem medições altamente precisas de todos os parâmetros das engrenagens. Esses instrumentos são calibrados de acordo com padrões internacionais e operados por técnicos de metrologia qualificados. Os dados obtidos nessas medições são utilizados não apenas para aceitação ou rejeição de engrenagens, mas também para controle de processos, permitindo-nos identificar tendências e fazer ajustes no processo de fabricação antes que as peças saiam da tolerância.

Aspectos principais do nosso sistema de metrologia e controle de qualidade para Precision Gear:

• Inspeção de material recebido:Cada lote de matéria-prima é testado quanto à composição química, dureza e microestrutura usando um espectrômetro e um microscópio metalúrgico. Isso garante que o material atenda ao grau especificado e seja adequado para o processo de fabricação.
• Medição em processo:Durante a fresagem e retificação, usamos sistemas de medição em processo que fornecem feedback em tempo real sobre a espessura dos dentes da engrenagem. Isto permite-nos detectar e corrigir imediatamente quaisquer desvios, evitando a produção de peças de sucata.
• Análise final da engrenagem:Após a conclusão de todas as operações de fabricação, cada Precision Gear é inspecionado em um analisador de engrenagens. O analisador mede o perfil do dente, avanço, passo e desvio e calcula o grau de qualidade da engrenagem de acordo com os padrões DIN ou AGMA. Os resultados da medição são comparados com as tolerâncias especificadas e qualquer engrenagem que esteja fora da faixa de tolerância é rejeitada.
• Controle estatístico de processo (CEP):Usamos o SPC para monitorar os principais parâmetros do processo ao longo do tempo. Isso nos permite identificar tendências que podem indicar um problema em desenvolvimento, como desgaste da ferramenta ou desvio da máquina, e tomar medidas corretivas antes que qualquer peça seja produzida fora das especificações.

Um exemplo recente da nossa produção de engrenagens aeroespaciais ilustra a importância da metrologia. As engrenagens foram obrigadas a atender aos padrões de qualidade AGMA 13, com desvio de perfil do dente inferior a 1 micrômetro. Para conseguir isso, implementamos um protocolo de inspeção em vários estágios: após a fresagem, as engrenagens foram inspecionadas usando um analisador de engrenagens para verificar o perfil e o avanço. Após o tratamento térmico, as engrenagens foram inspecionadas novamente para verificar se havia distorções. Durante a retificação, um medidor em processo monitorava continuamente a espessura do dente. Após a retificação final, as engrenagens foram inspecionadas em um analisador de engrenagens de alta precisão (Klingelnberg P65). A inspeção final mostrou que todas as engrenagens atendiam à tolerância especificada, com desvio de perfil de 0,8 micrômetros. Esses dados foram compilados em um relatório de inspeção detalhado que foi fornecido ao cliente, dando-lhe a garantia de que as engrenagens atendiam aos seus rigorosos requisitos.

Nossa fábrica na Raydafon Technology Group Co., Limited também oferece um serviço de medição para clientes que exigem verificação de terceiros da precisão das engrenagens. Podemos medir engrenagens fornecidas pelo cliente e fornecer um relatório detalhado sobre sua precisão, incluindo todos os parâmetros relevantes. Este serviço é particularmente útil para clientes que avaliam a qualidade de engrenagens de vários fornecedores ou que estão desenvolvendo novos projetos de engrenagens e precisam validar seus protótipos. Ao investir em equipamentos de metrologia de última geração e treinar continuamente nosso pessoal de metrologia, garantimos que nossos equipamentos de precisão atendam consistentemente aos mais altos níveis de precisão. Este compromisso com a qualidade é a base da nossa reputação na indústria de fabricação de engrenagens.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre fresamento de engrenagens e modelagem de engrenagens em termos de precisão?

Resposta: Tanto a fresagem quanto a modelagem são processos de geração de engrenagens, mas diferem na forma como a ferramenta interage com a peça de trabalho. A fresagem é um processo contínuo que geralmente é mais rápido e produtivo, mas pode deixar pequenos erros de avanço devido ao ângulo da hélice da fresagem. A modelagem, por outro lado, é um processo intermitente que pode produzir engrenagens com erros de avanço muito baixos, tornando-o adequado para engrenagens com larguras de face estreitas ou onde é necessária alta precisão de avanço. Para engrenagens de precisão de alta precisão, a fresagem é normalmente seguida de retificação, enquanto a modelagem pode ser usada como um processo de corte final para engrenagens com requisitos de precisão moderados. Nossa fábrica seleciona o processo ideal com base na geometria da engrenagem e no grau de precisão necessário.

Pergunta 2: A moagem pode corrigir todos os erros introduzidos pelos processos anteriores?

Resposta: A retificação é um processo muito eficaz para corrigir erros como desvios de perfil, erros de avanço e desvios. No entanto, ele não pode corrigir erros grosseiros, como falta de dentes ou erros graves na forma dos dentes, causados ​​por uma fresa defeituosa ou ajuste incorreto da ferramenta. Além disso, a retificação remove apenas uma pequena quantidade de material (normalmente 0,05-0,15 mm por lado), portanto, quaisquer erros maiores que a margem de retificação não podem ser corrigidos. Portanto, os processos de fresagem e tratamento térmico devem ser bem controlados para garantir que os erros introduzidos estejam dentro da capacidade de retificação. O sistema de controle de processo da nossa fábrica garante que este seja o caso, portanto a retificação é sempre eficaz.

Pergunta 3: Qual é a tolerância típica para uma engrenagem de precisão após a retificação?

Resposta: A tolerância para uma engrenagem de precisão depende da aplicação e do grau de qualidade exigido. Para uma engrenagem DIN 5 (AGMA 12), as tolerâncias típicas são: desvio de perfil +/- 1,5-2,0 micrômetros, desvio de avanço +/- 2,0-3,0 micrômetros e desvio de passo +/- 0,5-1,0 micrômetros. Para DIN 4 (AGMA 13), as tolerâncias são ainda mais restritas: desvio de perfil +/- 1,0-1,5 micrômetros, desvio de avanço +/- 1,5-2,0 micrômetros e desvio de passo +/- 0,3-0,5 micrômetros. Nossa fábrica pode atingir essas tolerâncias em nossas retificadoras CNC e fornecemos um relatório de medição abrangente com cada engrenagem.

Pergunta 4: Como você garante a precisão do equipamento de inspeção de engrenagens?

Resposta: A precisão do nosso equipamento de inspeção de engrenagens é garantida por meio de um programa de calibração rigoroso. Todos os nossos analisadores de engrenagens e CMMs são calibrados anualmente por laboratórios de calibração credenciados usando padrões rastreáveis. Além disso, utilizamos engrenagens mestres e artefatos de calibração para verificar semanalmente o desempenho das máquinas de medição. Nosso laboratório de metrologia tem temperatura controlada a 20 +/- 1°C para minimizar o efeito da expansão térmica nas medições. Também participamos de programas de comparação interlaboratorial para validar a precisão dos nossos resultados de medição. Essa abordagem rigorosa garante que nossos equipamentos de inspeção sempre produzam resultados precisos e confiáveis.

Pergunta 5: O Raydafon Technology Group Co., Limited oferece serviços personalizados de design e prototipagem de equipamentos?

Resposta: Sim, oferecemos serviços abrangentes de design e prototipagem de equipamentos. Nossa equipe de engenharia pode trabalhar com você para projetar uma engrenagem de precisão que atenda aos seus requisitos específicos de desempenho, incluindo seleção de material, geometria do dente e tratamento térmico. Usamos software avançado de design de engrenagens para simular o desempenho da engrenagem sob carga e podemos produzir protótipos de engrenagens para teste e validação. Depois que o protótipo for aprovado, poderemos ampliar a produção total usando nossos processos de fabricação de alta precisão. Oferecemos tempos de entrega rápidos para protótipos e preços competitivos para quantidades de produção. Entre em contato com nossa equipe de engenharia para discutir suas necessidades de projeto de engrenagem.

Conclusão: Fabricação de engrenagens de precisão por meio de excelência em processos

A fabricação de engrenagens de precisão de alta precisão é uma tarefa complexa que requer uma combinação de processos avançados, controle cuidadoso do processo e metrologia rigorosa. Da fresagem à retificação, do tratamento térmico à inspeção final, cada etapa deve ser executada com precisão para atingir as tolerâncias exigidas. Na Raydafon Technology Group Co., Limited, nossa fábrica estabeleceu uma reputação de excelência na fabricação de engrenagens de precisão, impulsionada por nosso investimento em equipamentos de última geração, nossa força de trabalho qualificada e nosso compromisso com a qualidade. Nossas capacidades abrangem uma ampla variedade de tipos, tamanhos e graus de precisão de engrenagens, e nos dedicamos a fornecer aos nossos clientes engrenagens que atendam às especificações mais exigentes.

Se você precisa de equipamentos de precisão de alta precisão,entre em contato com Raydafon Technology Group Co., Limited hojepara uma consulta. Nossa equipe de engenharia trabalhará com você para entender sua aplicação e fornecer uma solução personalizada, desde o projeto até a entrega. Oferecemos preços competitivos, prazos de entrega rápidos e uma gama completa de serviços de suporte, incluindo seleção de materiais, otimização de projeto e inspeção pós-fabricação.Solicite agora sua consulta gratuita sobre equipamentos de precisão da Raydafon Technology Group Co., Limited e experimente a qualidade e confiabilidade de nossa fabricação de equipamentos de precisão.
