Eixo PTO para enfardadeiras redondas Case IH

Eixo de tomada de força para enfardadeiras redondas Case IH — abrange RB444, RB454, RB455A, RB464, RB554 e RB564, além das variantes RB454 Silage e RB454 Rotor Cutter. Transmissões de velocidade constante CAT4 e CAT5 com embreagem de fricção; estria de entrada 1.375-6 ou 1.375-21 dependendo do trator; exigência de potência 40–100 hp (30–75 kW). Referências de torque da embreagem de 1.000 N·m (CAT3/S4) a 1.800 N·m (CAT4/S6). Envie o modelo da sua enfardadeira e a ranhura da tomada de força do trator - confirmamos a categoria da transmissão, o torque da embreagem e o comprimento do eixo e retornamos uma cotação de fábrica em 24 horas.

Substituição OEM · Case IH Série RB

Eixo PTO para enfardadeiras redondas Case IH - Linhas de transmissão de velocidade constante CAT4 e CAT5, estria 1.375-6 / 1.375-21

O eixo da tomada de força de uma enfardadeira redonda falha de duas maneiras: a junta universal não consegue assumir o ângulo de giro no nas cabeceiras, ou a embreagem não escorrega com o torque correto e a caixa de câmbio recebe o choque. Esta página lista os tamanhos do eixo, potência necessária e números de peça da embreagem para Case IH RB444, RB454, RB455A, RB464, RB554 e enfardadeiras RB564, para que você possa combinar um eixo de substituição com o modelo de enfardadeira que você realmente utiliza.

Modelos de enfardadeiras cobertos

6 modelos básicos RB444, RB454, RB455A, RB464, RB554, RB564 — além das variantes RB454 Silage e RB454 Rotor Cutter.

Tamanhos de transmissão

CAT4 / CAT5 Transmissão de velocidade constante com embreagem de fricção. Insira o spline 1.375-6 ou 1.375-21 dependendo do trator.

Requisito de energia

40–100 cv De 30 kW no RB444 até 75 kW no Rotor Cutter RB454. Análise completa na tabela abaixo.
PTO shaft for Case IH round balers — constant velocity driveline with friction clutch

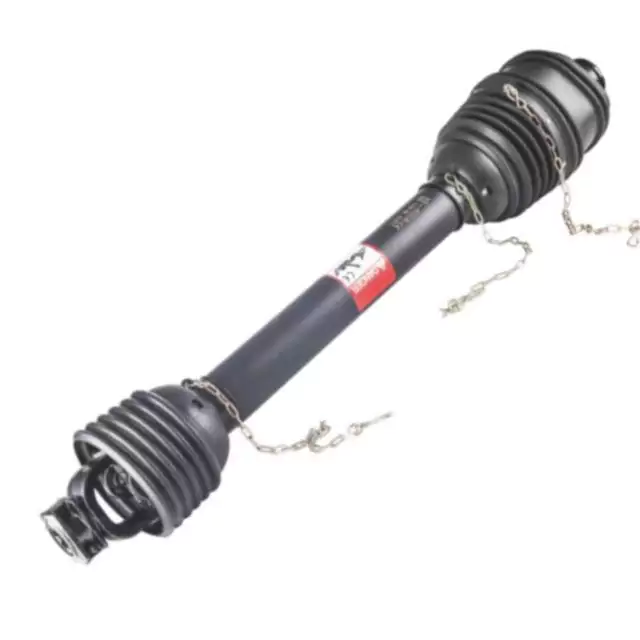

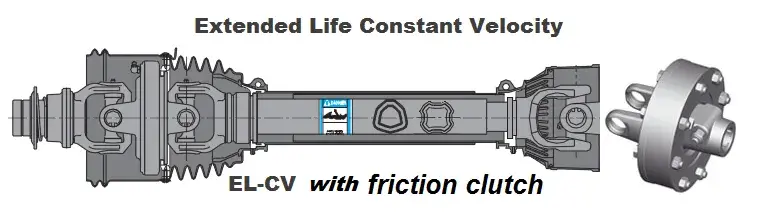

Conjunto do eixo de tomada de força – junta homocinética, embreagem de fricção e garfo de entrada 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Extremidade da embreagem e detalhes da estria — garfo de desconexão rápida e rolamento de proteção.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Opções de garfo de entrada — estrias 1.375-6 e 1.375-21, combinadas com a tomada de força do trator.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Configuração de embreagem de fricção e parafuso de cisalhamento — o ponto de deslizamento protege a caixa de engrenagens da enfardadeira.

Tabela de modelos — Tamanho do eixo de tomada de força e potência necessária pela enfardadeira

Modelos de enfardadeiras redondas Case IH – tamanho do eixo e requisitos de potência da tomada de força
Modelo de enfardadeira Tamanho do eixo de tomada de força Tomada de força necessária, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
Silagem RB454 CAT4 65 (48)
Cortador de rotor RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

A Case IH exige transmissões de velocidade constante CAT4 ou CAT5 dependendo do modelo, com embreagem de fricção. O Rotor Cutter RB454 é a única variante nesta linha que requer CAT5 com entrada de 100 hp (75 kW) - se seu trator está abaixo desse valor, confirme a construção da enfardadeira antes de fazer o pedido.

Constant velocity PTO shaft part number reference for Case IH round balers
Referência de PTO de velocidade constante — CAT3 a CAT5, números de peça básicos de 540 e 1000 rpm.
PTO shaft installed on a round baler in field operation

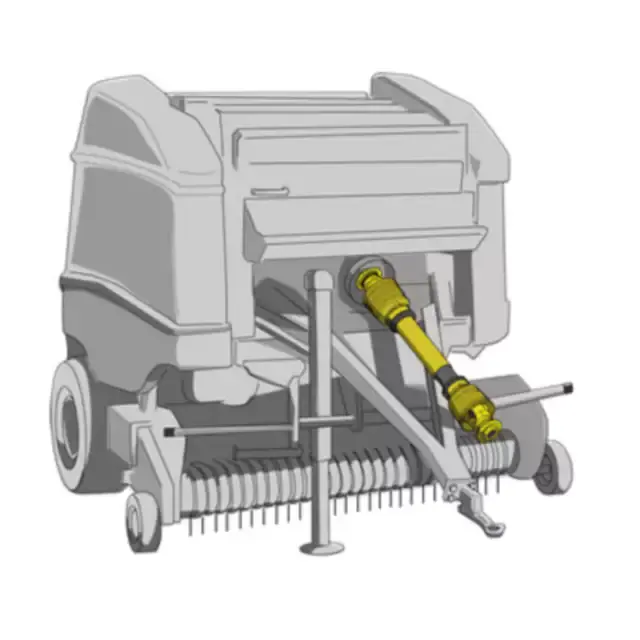

Instalação em campo — ângulo do eixo e folga da blindagem na entrada da enfardadeira.

Números de peça de embreagem e tomada de força de velocidade constante

Tomada de força de velocidade constante — números básicos de peças por categoria e estria do trator
Tomada de força CV Estria do trator Número básico da peça
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Embreagens de fricção FT para entrada estriada 1.375-6
Tamanho universal Torque (N·m) Número da peça
CAT3/S4 1.000 6QE344901R
CAT3/S4 1.000 635E41203R
CAT4/S6 1.800 663H53403R
CAT5/S8 1.450 6LM453003R

Os números de peça acima são pontos de referência para combinar o eixo com a combinação de enfardadeira e trator. Se o seu enfardadeira utiliza meio implemento diferente ou o stub do trator é spline 1.750-20, envie o modelo e nós confirme a combinação correta. Quanto mais amploEixo de tomada de força para enfardadeiras redondasa gama abrange também outras marcas de enfardadeiras.

O que decide se o eixo se ajusta e dura

  1. Combine a categoria da transmissão com o modelo da enfardadeira

    CAT4 e CAT5 não são intercambiáveis ​​nesta faixa. O RB444, RB454 e RB455A executam CAT4; o RB464, RB554 e RB564 executam CAT5; o cortador de rotor RB454 também requer CAT5. Instalar um eixo CAT4 em uma enfardadeira que as solicitações de CAT5 deixam a junta subestimada no ângulo da cabeceira, que é onde a maioria das falhas prematuras começar.

  2. Combine a ranhura de entrada com o trator, não com a enfardadeira

    O lado da enfardadeira é fixado pelo implemento, mas o lado do trator depende do trator que você está utilizando. 1.375-6 é o stub comum de 540 rpm; 1.375-21 é o stub de 1000 rpm; 1.750-20 aparece em potência superior tratores. Enviar o modelo do trator e a foto do esboço da tomada de força é a maneira mais rápida de confirmar qual garfo encaixar. Se você também estiver atualizando o acionamento do implemento, consulte oEixo de tomada de forçacategoria para toda a gama.

  3. Coloque a embreagem de fricção na enfardadeira, não no trator

    A embreagem de fricção existe para deslizar antes que a caixa de engrenagens da enfardadeira receba uma carga de choque. Uma embreagem ajustada muito alta transmitirá o choque diretamente para a caixa de câmbio; definido muito baixo, ele escorrega durante o enfardamento normal. O Financial Times A tabela de embreagem acima fornece o torque de referência por tamanho universal - 1.000 N·m para CAT3/S4, 1.800 N·m para CAT4/S6 e 1.450 N·m para CAT5/S8.

  4. Verifique o ângulo do eixo e a folga da blindagem na cabeceira

    Uma junta homocinética tolera um ângulo de giro maior do que uma junta universal padrão, mas a blindagem ainda precisa de liberação com bloqueio total. Se o eixo chegar ao fundo ou a blindagem entrar em contato com a barra de tração no promontório, a junta irá falhar precocemente, independentemente da classificação. A imagem acima mostra o ângulo do alvo no entrada da enfardadeira. Para enfardadeiras de outros fabricantes, oEixo de tomada de força para enfardadeiras redondas Kronepágina lista os pontos de referência equivalentes.

Envie seu modelo de enfardadeira e spline da tomada de força do trator

Informe o modelo da enfardadeira (RB444 a RB564) e a tomada de força do trator (1.375-6, 1.375-21 ou 1.750-20). Nós iremos confirme a categoria da transmissão, o torque da embreagem e o comprimento do eixo e retorne uma cotação direta da fábrica - geralmente dentro de 24 horas. Comprimentos personalizados e configurações de blindagem estão disponíveis. Se o seu implemento usa um caixa de velocidades fora do padrão, ocaixa de engrenagens agrícolaintervalo também pode ser relevante.
