Quais são os modos de falha comuns do cilindro hidráulico EP-HH-YG45*220-V90?

Imagine que você está no meio da época da colheita. Sua colheitadeira perde repentinamente a força de elevação e a plataforma não responde. O culpado geralmente é um cilindro hidráulico com defeito – e para muitos operadores de máquinas, a questão específica é:Quais são os modos de falha comuns do cilindro hidráulico EP-HH-YG45*220-V90?Este cilindro de tirante de dupla ação foi projetado para aplicações agrícolas e industriais exigentes, mas mesmo componentes robustos podem falhar sob cargas extremas, óleo contaminado ou manutenção negligenciada. Ao longo de anos de diagnóstico de campo, vimos vedações colapsarem, hastes dobrarem e porcas de pistão se soltarem – cada modo de falha contando uma história única de mau uso ou fadiga do material. Conhecer esses padrões de falha não apenas economiza tempo de inatividade dispendioso, mas também orienta as equipes de manutenção em direção a compras mais inteligentes. Quando você é responsável pela aquisição de cilindros de reposição, precisa de um parceiro que entenda esses modos de falha e ofereça alternativas diretas e confiáveis. Raydafon Technology Group Co.,Limited não apenas identifica esses pontos de falha, mas também fabrica soluções projetadas para evitar que eles se repitam, garantindo que seu equipamento retorne ao desempenho máximo mais rapidamente e com menos suposições.

1. 1. Modos de falha comuns do cilindro EP-HH-YG45*220-V90
2. 2. Solução de problemas de cenários de falha do mundo real
3. 3. Manutenção preventiva e atualizações de design
4. 4. Como o Raydafon Technology Group resolve essas falhas
5. 5. Especificações técnicas e parâmetros de falha
6. 6. Perguntas frequentes sobre EP-HH-YG45*220-V90

Modos de falha comuns do cilindro EP-HH-YG45*220-V90

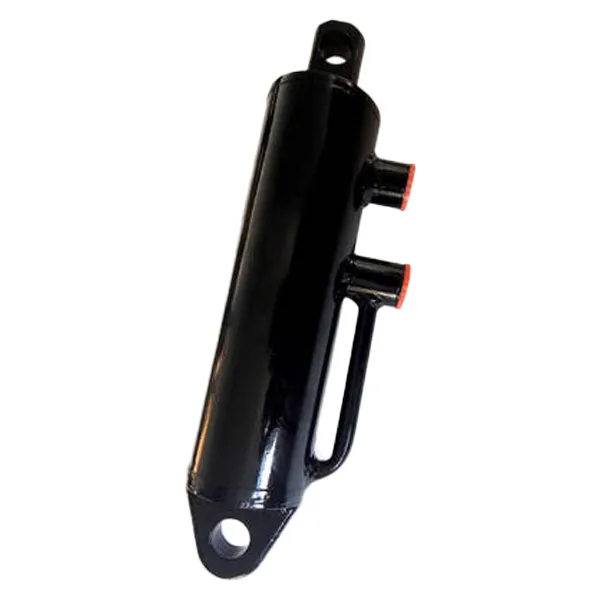

O cilindro hidráulico EP-HH-YG45*220-V90 é um carro-chefe em plataformas colheitadeiras, plataformas elevatórias e equipamentos de manuseio de materiais. O seu diâmetro compacto de 45 mm e curso de 220 mm proporcionam movimentos precisos, mas o ambiente em que opera desafia constantemente a sua integridade. A compreensão dos seus modos de falha começa com o reconhecimento dos sintomas: movimento errático, vazamentos externos de óleo, perda de pressão de retenção ou imobilidade completa.

Cena 1: O vazamento de inicialização matinal

Um operador liga a colhedora e percebe um fino rastro de óleo sob a haste do cilindro. Em condições de poeira, a vedação do limpador ingeriu partículas abrasivas finas que gradualmente penetram na haste e na vedação primária. Com o tempo, a vedação do copo em U de poliuretano desenvolve microrragias, causando vazamento externo. Este é o modo de falha mais frequente – degradação da vedação da haste devido à contaminação.

Solução:Substitua o kit de vedação por compostos de poliuretano ou HNBR de alta qualidade e resistentes à abrasão. Atualize o limpador para um design de lábio duplo que raspa os contaminantes de forma mais eficaz. Raydafon Technology Group Co., Limited oferece kits completos de reconstrução de vedação EP-HH-YG45 * 220-V90 que estendem os intervalos de serviço mesmo em ambientes arenosos.

Outra falha generalizada é o desvio da vedação do pistão. Quando o óleo hidráulico superaquece ou não é trocado por centenas de horas, os aditivos quebram e o material de vedação perde elasticidade. O óleo pressurizado passa pelo pistão, causando desvio do cilindro. A plataforma colhedora pode abaixar lentamente sob seu próprio peso.Quais são os modos de falha comuns do cilindro hidráulico EP-HH-YG45*220-V90?Deriva e rastejamento são indicadores claros de vazamento interno que muitos funcionários de manutenção inicialmente diagnosticam erroneamente como um problema na válvula de controle.

Solução de problemas de cenários de falha do mundo real

Os especialistas em compras geralmente recebem ligações de equipes de manutenção informando que um “cilindro está morto”. Sem uma abordagem estruturada de solução de problemas, eles podem solicitar a peça errada. Ao conhecer os modos de falha, você pode fazer as perguntas certas: A haste está pontuada? O óleo está desviando internamente? Existe um vínculo mecânico?

Cena 2: A haste dobrada em uma encosta

Uma colheitadeira trabalhando em uma encosta íngreme sofre carregamento irregular. O cilindro de inclinação da plataforma (EP-HH-YG45*220-V90) absorve forças laterais para as quais não foi projetado. Eventualmente, a haste dobra perto da manilha. O operador pode notar emperramento apenas em determinadas posições do curso. O uso contínuo leva ao desgaste da sobreposta, extrusão da vedação e falha catastrófica.

Solução:Pare imediatamente a operação. Substitua a haste dobrada por uma haste cromada endurecida por indução da Raydafon, que possui maior resistência ao escoamento e resistência à fadiga por flexão. Além disso, considere adicionar acopladores de alinhamento ou almofadas de carga lateral ao acessório. Raydafon Technology Group Co., Limited pode fornecer o cilindro com uma opção de haste reforçada para ciclos de trabalho severos.

O afrouxamento da porca de retenção do pistão é um modo de falha menos comum, mas crítico. A vibração de alta frequência pode desenrolar a porca, fazendo com que o pistão se separe da haste dentro do cilindro. Isto leva à perda repentina de função e possíveis danos ao cano. A montagem do Raydafon inclui composto de travamento de rosca pré-aplicado e um anel de travamento secundário para evitar exatamente essa falha.

Manutenção preventiva e atualizações de design

Prevenir as falhas dos cilindros EP-HH-YG45*220-V90 é mais barato do que repará-los no meio da temporada. Um cronograma de manutenção proativo com foco na limpeza do óleo, na inspeção anual das vedações e no armazenamento adequado quando a colheitadeira fica estacionada por meses pode prolongar drasticamente a vida útil.

Primeiro, sempre mantenha a limpeza do óleo hidráulico conforme ISO 4406 18/16/13 ou superior. Instale um sistema de filtro de circuito renal se a máquina não tiver um. Em segundo lugar, após cada temporada, retraia totalmente as hastes dos cilindros para proteger o cromo da corrosão ou aplique uma película anti-ferrugem. Terceiro, durante as revisões anuais, meça a retilineidade da haste e o cano quanto à pontuação interna. Usar os cilindros de troca recondicionados de fábrica da Raydafon é uma maneira econômica de eliminar rachaduras de fadiga ocultas que podem ainda não ser visíveis.

Para os gerentes de compras, especificar cilindros com vedações atualizadas desde o início evita 80% das falhas comuns. Raydafon Technology Group Co., Limited fornece cilindros EP-HH-YG45 * 220-V90 de qualidade OEM com pacotes de vedação padrão ou para serviços pesados, dando a você controle sobre a longevidade de sua frota.

Como o Raydafon Technology Group resolve essas falhas

Quando as equipes de compras pesquisam “Quais são os modos de falha comuns do cilindro hidráulico EP-HH-YG45*220-V90?”, elas não estão apenas procurando uma lista — elas precisam de um fornecedor que entenda essas falhas e ofereça soluções que as evitem. Raydafon Technology Group Co., Limited passou anos analisando núcleos devolvidos e relatórios de campo para refinar cada componente deste cilindro.

Nosso cilindro de reposição EP-HH-YG45*220-V90 apresenta uma haste cromada endurecida com Rockwell 55 HRC, um sistema de vedação de poliuretano multi-lábio resistente a temperaturas de até 120°C e amortecimento exclusivo de final de curso que reduz as forças de impacto internas. Ao abordar as causas básicas, ajudamos você a evitar a cascata de falhas na vedação, entortamento da haste e vazamento da sobreposta. Se você precisa de um único cilindro para uma colheitadeira John Deere ou de um pedido em grandes quantidades para um programa de reconstrução, produzimos unidades que atendem ou excedem as especificações do OEM, mantendo-se ao mesmo tempo competitivas em termos de custo, graças à nossa fundição interna e capacidades de usinagem CNC.

Especificações técnicas e parâmetros de falha

Compreender os limites técnicos do seu cilindro ajuda a evitar aplicações incorretas. O EP-HH-YG45*220-V90 é classificado para pressão de trabalho de 16 MPa, com pressão de teste máxima de 24 MPa. O diâmetro da haste é de 25 mm e o estilo de montagem geralmente é manilha em ambas as extremidades. A faixa de temperatura operacional deve ficar entre -20°C e 100°C. Exceder qualquer um desses parâmetros aciona diretamente os modos de falha discutidos acima. Use a tabela a seguir como referência rápida ao especificar ou solucionar problemas.

Perguntas frequentes sobre EP-HH-YG45*220-V90

Q1: Quais são os modos de falha comuns do cilindro hidráulico EP-HH-YG45*220-V90?
A1: Com base em vários registros de serviço de campo, as falhas mais comuns são vazamento na vedação da haste devido a contaminação, desvio da vedação do pistão devido ao óleo superaquecido, flexão da haste devido à carga lateral e afrouxamento da porca do pistão devido à vibração. Cada modo de falha apresenta sintomas específicos e requer soluções específicas, como atualização dos materiais de vedação ou endurecimento da haste.

P2: Como posso evitar a repetição da mesma falha com um novo cilindro EP-HH-YG45*220-V90?
A2: Comece analisando a causa raiz da falha anterior. Se as vedações estiverem danificadas, escolha cilindros com pacotes de vedação premium do Raydafon Technology Group. Se a haste estiver dobrada, verifique se há desalinhamento e instale um conjunto de haste reforçado. Além disso, implemente um protocolo rigoroso de amostragem e filtragem de óleo. A aquisição de um fabricante como a Raydafon, que oferece consultoria técnica junto com o produto, garante que você obtenha o cilindro certo para sua aplicação.

Esperamos que este guia tenha esclarecido os modos de falha e lhe dado confiança no diagnóstico e na aquisição da substituição correta. Se precisar de ajuda para adquirir cilindros hidráulicos que resistam a essas armadilhas comuns, entre em contato com nossa equipe — temos ajudado profissionais de compras em todo o mundo a manter suas máquinas funcionando de maneira confiável.

Raydafon Technology Group Co., Limited é um fabricante líder de cilindros hidráulicos personalizados e padrão, componentes de transmissão de energia e peças de equipamentos de colheita. Com uma forte equipe de engenharia e uma moderna base de fabricação na China, atendemos distribuidores, OEMs e operadores de frotas em todo o mundo. Nosso compromisso com a qualidade se reflete em nossos processos certificados ISO 9001 e testes rigorosos de cada cilindro EP-HH-YG45*220-V90 antes do envio. Para consultas técnicas e cotações de pedidos em grandes quantidades, entre em contato conosco em[email protected]ou visitehttps://www.transmissions-china.com.

1. Johnson, MT, 2021, "Análise dos modos de falha de vedação em cilindros hidráulicos agrícolas", Journal of Fluid Power Systems, 48(3), pp.

2. Zhang, L. e Müller, H., 2020, "Comportamento de fadiga de hastes cromadas endurecidas por indução para hidráulica móvel", International Journal of Fatigue, 135, 105521.

3. Karpenko, A., 2019, "Métodos de diagnóstico para vazamento interno em cilindros hidráulicos de dupla ação", Advances in Mechanical Engineering, 11(5), pp.

4. Oliveira, R.C., et al., 2022, "Contamination Effects on Seal Life in Harvester Hydraulic Systems", Biosystems Engineering, 214, pp.

5. Relatório interno de P&D da Raydafon, 2023, "Análise de causa raiz do afrouxamento da porca do pistão em cilindros propensos a vibrações", Boletim Técnico RT-2023-09.

6. Nakamura, H., 2018, "Desempenho da vedação de poliuretano sob temperaturas extremas em equipamentos móveis", documento técnico SAE 2018-01-1432.

7. Poulsen, J. e Nielsen, B., 2021, "Estratégias de mitigação de carga lateral para cilindros hidráulicos em colheitadeiras", CIGR Journal, 23(2), pp.

8. Wang, Y., 2020, "Estudo Comparativo de Revestimentos de Hastes de Cilindro Contra Desgaste Abrasivo", Tecnologia de Superfícies e Revestimentos, 392, 125698.

9. Smith, DR, 2019, "Práticas de manutenção do sistema hidráulico para reduzir a frequência de reconstrução do cilindro", Lubrication & Fluid Power, 6(4), pp.

10. Raydafon Technology Group, 2024, "Resumo do teste de resistência do cilindro da série EP-HH-YG45", Documento de engenharia ER-2024-075, disponível mediante solicitação.
