Roda sem-fim de latão

Raydafon é um fabricante OEM e fornecedor baseado na China de rodas sem-fim de latão para acionamentos de engrenagens sem-fim em máquinas de engenharia, equipamentos metalúrgicos, dispositivos médicos, construção naval e armazenamento automatizado. A produção padrão usa bronze de estanho ZCuSn10Pb1, dureza HB≥80, resistência ao desgaste cerca de 30% maior que o latão comum. A engrenagem é processada através de cinco etapas de precisão - fundição, torneamento em desbaste, torneamento fino, fresagem e retificação - atingindo rugosidade da superfície do dente Ra≤1,6μm e erro de engrenamento abaixo de 0,05 mm com o sem-fim correspondente. A eficiência da transmissão é cerca de 15% superior ao padrão nacional e o desempenho autolubrificante reduz a dependência do óleo. O teste contínuo de operação de 5.000 horas mostra uma taxa de desgaste abaixo de 0,01 mm por 100 horas. Amostra padrão: módulo 0,5, 20 dentes, diâmetro dos dentes 11,2 mm, altura 12 mm, diâmetro externo 11 mm, furo 4 mm, peso 16 g. Módulo personalizado, número de dentes, diâmetro externo de 50 mm a 300 mm e classe de material são suportados. A entrega é de cerca de 15 dias para pedidos padrão. Envie desenho, classe de material, quantidade e porto de destino para uma cotação rápida.
Fabricante de roda sem-fim de latão OEM na China

Fabricante de roda helicoidal de latão para acionamentos de engrenagem helicoidal em equipamentos de engenharia, médicos e de construção naval

Raydafon é um fabricante e fornecedor direto da fábrica com sede na China de rodas sem-fim de latão. Esta roda sem-fim de latão usa bronze de estanho ZCuSn10Pb1 com dureza HB≥80 e resistência ao desgaste cerca de 30% maior que o latão comum. Ele é processado através de cinco etapas de precisão - fundição, torneamento em desbaste, torneamento fino, fresamento e retificação - atingindo rugosidade da superfície do dente Ra≤1,6μm e erro de malha abaixo de 0,05 mm com o sem-fim correspondente. A eficiência da transmissão é cerca de 15% superior ao padrão nacional, e um teste de operação contínua de 5.000 horas mostra uma taxa de desgaste abaixo de 0,01 mm por 100 horas. As aplicações incluem giro de escavadeiras, elevação de empilhadeiras, transmissão de rolos de laminadores, estruturas rotativas de scanners CT, ajuste de cadeiras odontológicas, elevação de guindastes de convés e empilhadores automatizados de armazéns. Módulo personalizado, número de dentes e diâmetro externo de 50 mm a 300 mm são suportados. Envie desenho, classificação do material, quantidade e porto de destino para solicitar orçamento.

HB≥80Dureza
Ra≤1,6μmSuperfície do dente
<0,05mmErro de malha
+15%Eficiência vs padrão nacional
15 diasEntrega padrão

Vantagens de material, precisão e autolubrificação

Raydafon produz esta roda sem-fim de latão usando bronze de estanho ZCuSn10Pb1. Comparada com o latão comum, esta liga oferece maior dureza, melhor resistência ao desgaste e desempenho mais estável sob carga contínua. O processo de produção em cinco etapas controla a geometria do dente e o acabamento superficial, o que é importante para um encaixe suave com o eixo sem-fim.

Passo 1 — Fundição

O bronze estanho ZCuSn10Pb1 é fundido em peças brutas com estrutura de grão controlada para dureza estável.

Passo 2 — Torneamento em desbaste e torneamento fino

O diâmetro externo, o furo, o passo e as faces são ajustados até a tolerância antes do corte da engrenagem.

Passo 3 — Fresagem

O perfil do dente helicoidal é cortado para combinar com o eixo sem-fim, com número de dente e módulo controlados por desenho.

Passo 4 — Moagem

A superfície do dente é retificada para Ra≤1,6μm e o erro de engrenamento com o sem-fim é mantido abaixo de 0,05 mm.

Passo 5 — Inspeção e embalagem

Dureza, dimensão e malha são verificadas. Óleo antiferrugem e embalagem protetora são aplicados antes da embalagem.

Para compradores que adquirem peças de engrenagem e transmissão relacionadas, revise o documento completoEngrenagem de precisãocategoria, oEngrenagem sem-fim e eixo sem-fimpágina, e oEngrenagem sem-fim duplexpágina.

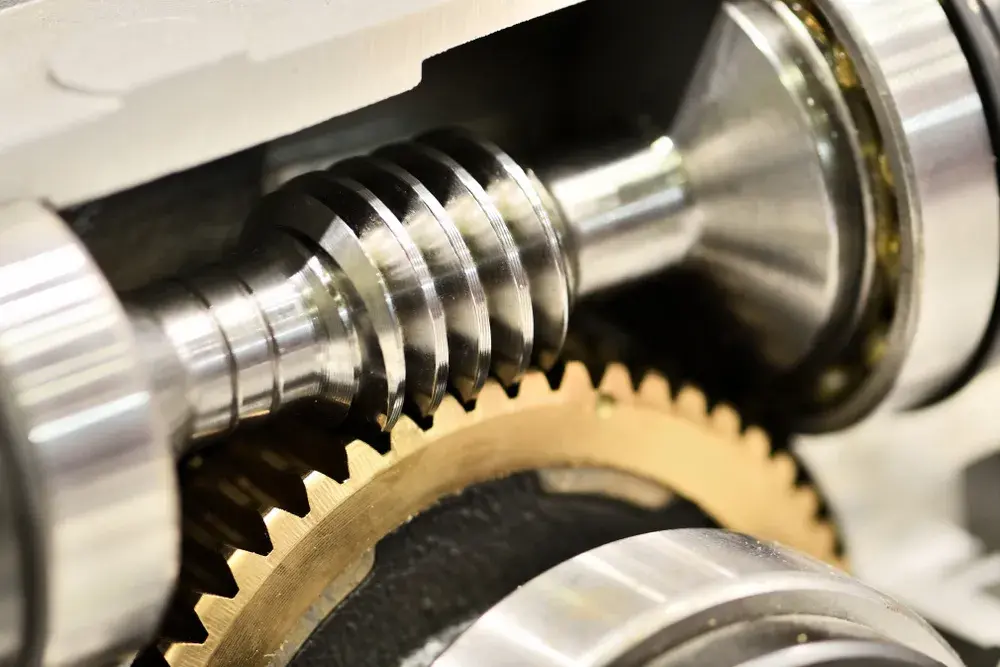

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

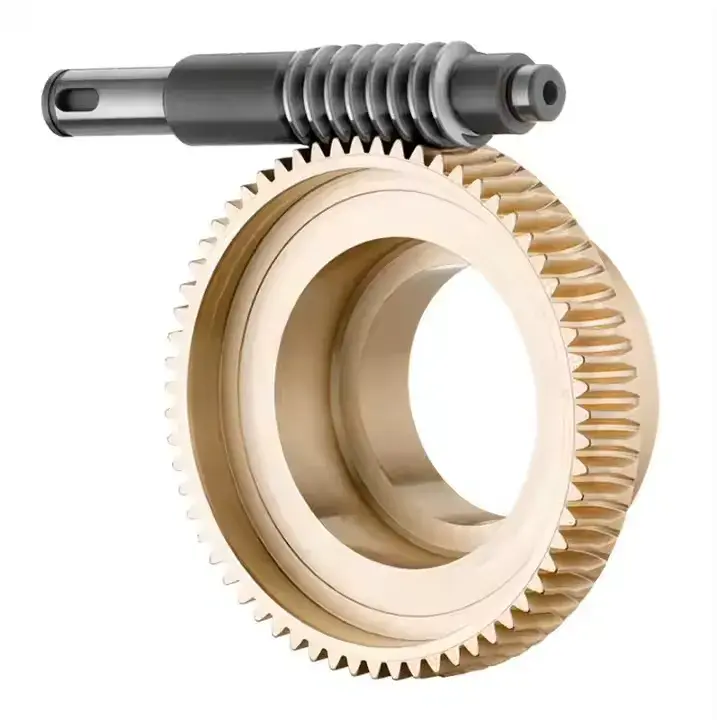

Roda sem-fim de latão produzida a partir de bronze estanho ZCuSn10Pb1

Especificações e dimensões padrão

As tabelas abaixo listam as especificações da amostra padrão, o tamanho da roda sem-fim e o tamanho correspondente do eixo da engrenagem sem-fim. Módulo personalizado, número de dentes, diâmetro externo de 50 mm a 300 mm, furo e classe de material são suportados para projetos OEM.

Especificações padrão

Item Valor
Material Latão (bronze estanho ZCuSn10Pb1)
Cor Amarelo
Módulo 0.5
Peso 16g

Tamanho da roda sem-fim

Item Valor
Dentes 20
Diâmetro dos dentes 11,2 mm
Altura 12mm/0,47 polegadas
Diâmetro externo 11mm/0,43 polegadas
Diâmetro do furo 4mm/0,16 polegadas
Tamanho do passo 9 × 7 mm / 0,35 × 0,27 polegadas (Diâmetro × A)
Tamanho total 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 polegadas (H × OD × ID)

Tamanho do eixo da engrenagem helicoidal

Item Valor
Altura 20mm/0,79 polegadas
Diâmetro externo 9,8mm/0,39 polegadas
Diâmetro interno 3,17mm/0,12 polegadas
Tamanho 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 polegadas (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Referência dimensional para roda sem-fim de latão padrão

Aplicações em máquinas de engenharia, equipamentos médicos e construção naval

Máquinas de engenharia

Os mecanismos de giro da escavadeira dependem dele para lidar com o torque de carga pesada e manter a base giratória partindo e parando suavemente em condições lamacentas. Os sistemas de elevação de empilhadeiras utilizam-no para elevação precisa de cargas de 3 toneladas sem agitação.

Equipamento metalúrgico

A transmissão dos rolos do laminador mantém operação estável a 250°C, suportando espessura uniforme da chapa de aço. Os dispositivos de inclinação de bico de aço usam suas propriedades autolubrificantes para evitar a contaminação do aço fundido por óleo.

Equipamento médico

As estruturas rotativas do tomógrafo computadorizado funcionam abaixo de 45 dB com esta roda helicoidal de latão, que suporta imagens nítidas. Os ajustes da cadeira de tratamento odontológico alcançam elevação e abaixamento de precisão de 0,5 mm.

Construção naval

Os mecanismos de elevação do guindaste de convés resistem à corrosão por névoa salina e ainda não escorregam após 500 horas de teste de névoa salina. Os sistemas de direção de navios mantêm um controle de direção preciso em caso de vento e ondas.

Armazenagem automatizada

Os sistemas de elevação de empilhadores realizam 20 ações por minuto com erro de posicionamento não superior a 1 mm. Os dispositivos de direção da linha de classificação lidam com mudanças de direção em alta velocidade sem atolamentos de embalagens.

Têxtil e embalagens

Os equipamentos têxteis e de embalagem beneficiam-se de transmissão de energia estável, autolubrificação e consumo reduzido de energia durante longos turnos contínuos.

Para componentes de transmissão relacionados, revise oEngrenagem de parafusocategoria e oEngrenagem Cônicapágina.

Evidências de qualidade, testes e suporte à exportação

Registros de materiais e dureza

Grau de bronze de estanho ZCuSn10Pb1, dureza HB≥80 e tratamento térmico ou registros de fundição podem ser fornecidos com remessas a granel.

Perfil do dente e inspeção dimensional

O módulo, o número dos dentes, o diâmetro dos dentes, o diâmetro externo, as dimensões do furo e do passo são inspecionados em relação ao desenho ou amostra solicitada.

Verificação de malha e ruído

Cada lote é verificado quanto a erros de malha abaixo de 0,05 mm com o sem-fim correspondente, rotação suave e baixo ruído de funcionamento.

Embalagem de exportação

As engrenagens são embaladas com óleo antiferrugem e embalagem protetora. Pedidos em grandes quantidades podem ser paletizados e amarrados para frete marítimo, aéreo ou entrega expressa.

Processo de pedido OEM personalizado

Passo 01 Enviar detalhes do aplicativo

Fornece módulo, número de dentes, diâmetro externo, furo, tamanho do passo, grau de material, quantidade e porta de destino.

Etapa 02 Revisão de desenho ou amostra

Raydafon analisa o desenho OEM ou a amostra física e confirma as especificações e a seleção do material.

Etapa 03 Amostra e aprovação

Para projetos personalizados, a Raydafon produz uma amostra para confirmação do comprador antes da produção em massa.

Etapa 04 Produção e cotação

Após a aprovação, a Raydafon fornece uma cotação FOB Ningbo, cronograma de produção e detalhes de embalagem.

Perguntas frequentes

O que é uma roda sem-fim de latão?

Uma roda sem-fim de latão é a parte da roda de uma engrenagem helicoidal, engrenando com um eixo sem-fim para transmitir movimento e torque em um ângulo de eixo de 90°. Ligas de latão e bronze são usadas porque oferecem baixo atrito, boa resistência ao desgaste e propriedades autolubrificantes quando combinadas com uma rosca sem-fim de aço endurecido.

Que material o Raydafon usa?

A produção padrão da Raydafon usa bronze de estanho ZCuSn10Pb1 com dureza HB≥80 e resistência ao desgaste cerca de 30% maior que o latão comum. Outras classes de bronze ou latão podem ser usadas mediante solicitação, dependendo da carga, velocidade e ambiente.

Que precisão e eficiência podem ser alcançadas?

A engrenagem é processada através de cinco etapas de precisão - fundição, torneamento em desbaste, torneamento fino, fresagem e retificação - atingindo rugosidade da superfície do dente Ra≤1,6μm e erro de engrenamento abaixo de 0,05 mm com o sem-fim correspondente. A eficiência da transmissão é cerca de 15% superior ao padrão nacional, e um teste de operação contínua de 5.000 horas mostra uma taxa de desgaste abaixo de 0,01 mm por 100 horas.

Qual é o tamanho padrão da amostra?

Amostra padrão: módulo 0,5, 20 dentes, diâmetro dos dentes 11,2 mm, altura 12 mm, diâmetro externo 11 mm, furo 4 mm, peso 16 g. Eixo da engrenagem helicoidal correspondente: altura 20 mm, diâmetro externo 9,8 mm, diâmetro interno 3,17 mm. Módulo personalizado, número de dentes, diâmetro externo de 50-300 mm e furo são suportados.

Quais são as principais aplicações?

As aplicações incluem mecanismos de giro de escavadeiras, sistemas de elevação de empilhadeiras, transmissão de rolos de laminadores, dispositivos de inclinação de bica de aço, estruturas rotativas de scanners CT, ajuste de cadeira odontológica, elevação de guindaste de convés, sistemas de direção de navios, empilhadores automatizados de armazéns e dispositivos de direção de linha de classificação.

Quais informações são necessárias para uma cotação?

Envie detalhes de desenho ou amostra, módulo, número de dentes, diâmetro externo, furo, classe de material, quantidade e porta de destino. Raydafon responderá com uma cotação FOB Ningbo e prazo de entrega.

Qual é o prazo de entrega?

Os pedidos padrão são enviados em cerca de 15 dias após a confirmação do pedido. Pedidos personalizados ou em grandes quantidades dependem da complexidade e quantidade do desenho. Raydafon fornece um cronograma atualizado após a aprovação do desenho.
