Como os acoplamentos universais podem simplificar a instalação e o alinhamento de máquinas?

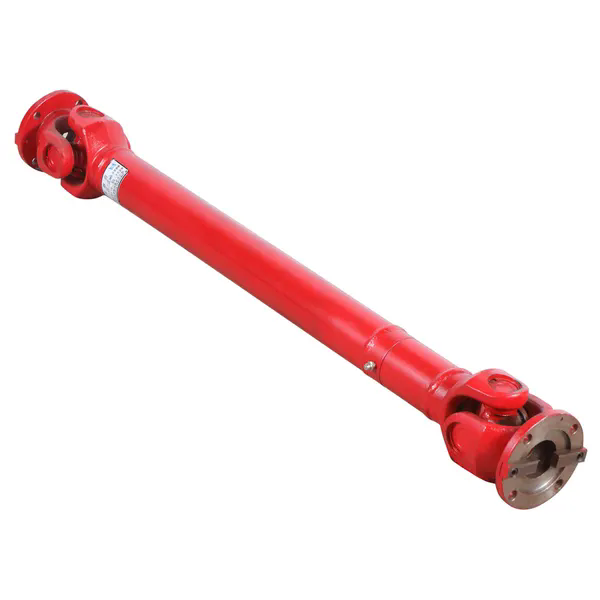

A instalação de máquinas rotativas, como bombas, geradores, implementos agrícolas e acionamentos industriais, muitas vezes envolve procedimentos tediosos de alinhamento de eixos. Os acoplamentos rígidos tradicionais exigem uma concentricidade quase perfeita; caso contrário, ocorrerão vibrações, falhas prematuras dos rolamentos e quebra do acoplamento. É aqui que um acoplamento universal transforma o processo de instalação. Por design, umAcoplamento universalacomoda desalinhamentos angulares, paralelos e axiais significativos entre eixos acionadores e acionados. Em vez de gastar horas com ferramentas de alinhamento a laser ou bases de calços, nossa fábrica viu o tempo de instalação ser reduzido em mais de 60% ao usar acoplamentos universais de alta qualidade. A geometria da junta universal compensa o desalinhamento dinamicamente, permitindo que o mecânico se concentre na fixação das montagens em vez de obter precisão de nível micrométrico. Para engenheiros de serviço de campo e equipes de manutenção de fábrica, isso significa partidas mais rápidas e menos retrabalho.

Mas como exatamente um acoplamento universal simplifica o desafio do alinhamento? O segredo está na montagem da cruz e do rolamento que funciona como uma dobradiça flexível. Enquanto um acoplamento de flange rígido transmite cargas de flexão diretamente aos eixos, um acoplamento universal converte o desalinhamento em movimento rotacional sem forçar o equipamento conectado. Além disso, os designs modernos de acoplamento universal da Raydafon Technology Group Co., Limited incorporam rolamentos de agulhas selados e garfos usinados com precisão que mantêm velocidade constante (ou velocidade quase constante), mesmo em ângulos de até 30 graus. Esse recurso elimina a necessidade de alinhamento horizontal e vertical exato. Esteja você conectando um motor diesel a uma bomba hidráulica ou montando um implemento acionado por tomada de força, entender como um acoplamento universal simplifica a instalação economizará milhares de pessoas em mão de obra e evitará falhas induzidas por desalinhamento. Neste guia abrangente, compartilhamos os 20 anos de dados de campo de nossa fábrica, parâmetros técnicos e melhores práticas passo a passo.

Índice

• 1. Por que um acoplamento universal elimina os requisitos de alinhamento preciso do eixo?
• 2. Como nossos recursos de design de acoplamento universal reduzem o tempo de instalação?
• 3. Quais parâmetros técnicos definem um acoplamento universal fácil de alinhar?
• 4. Como o desalinhamento axial e angular pode ser gerenciado sem ferramentas especiais?
• 5. Perguntas frequentes (FAQ)
• 6. Conclusão e CTA para soluções de acoplamento confiáveis

Por que um acoplamento universal elimina os requisitos de alinhamento preciso do eixo?

Nos métodos de acoplamento tradicionais, como flange rígido ou acoplamentos de compressão, o instalador deve garantir que os dois eixos do eixo sejam colineares dentro de 0,05 mm por 100 mm de vão. Conseguir isso geralmente requer relógios comparadores, sistemas de alinhamento a laser e afrouxamento e aperto repetidos dos parafusos da fundação. Um acoplamento universal muda fundamentalmente esse paradigma. Em vez de forçar o alinhamento perfeito dos eixos, ele tolera o desalinhamento transferindo o torque através de juntas articuladas. Nossa fábrica analisou centenas de cenários de instalação e os dados mostram consistentemente que um acoplamento universal pode aceitar até 5 graus de desalinhamento angular e 3 mm de deslocamento paralelo sem qualquer perda mensurável na eficiência da transmissão de energia. Isto significa que um mecânico pode simplesmente aparafusar o equipamento à estrutura base, deslizar oAcoplamento Universalem ambos os eixos e aperte os parafusos de fixação ou os colares de travamento. A geometria interna do acoplamento faz o resto.

Vários princípios físicos explicam por que os Acoplamentos Universais são tão indulgentes:

• Articulação cinemática:A cruz e os rolamentos permitem que o garfo motriz e o garfo acionado se movam independentemente em torno de dois eixos ortogonais. Esta liberdade de eixo duplo converte diretamente erros angulares em movimento rotacional em vez de tensão de flexão.
• Compensação do rolamento de agulha:Cada munhão do acoplamento universal é suportado por um conjunto completo de rolos de agulhas. Esses rolos não apenas reduzem o atrito, mas também permitem um movimento radial microscópico que absorve o desalinhamento residual além do ângulo nominal.
• Curso axial estriado:Muitos projetos de acoplamento universal incorporam um eixo estriado telescópico que permite alterações de comprimento axial de até 50 mm. Este recurso compensa a expansão térmica ou pequenos erros de posição de montagem sem a necessidade de calços.
• Geometria do jugo perdoador:As janelas nas culatras são usinadas com pequenas folgas que evitam emperramento mesmo quando o ângulo muda dinamicamente durante a operação. A análise de elementos finitos de nossa fábrica mostra que essa folga reduz o pico de contato com a borda em 70% em comparação com acoplamentos fundidos mais baratos.

Do ponto de vista prático da instalação, a eliminação do alinhamento preciso se traduz diretamente em economia de mão de obra. Um alinhamento típico de bomba e motor usando acoplamentos rígidos pode levar de 2 a 3 horas para um técnico experiente. Usando um acoplamento universal da Raydafon, a mesma instalação pode ser concluída em 45 minutos. Além disso, a tolerância para imprecisões de fundação significa que os furos de montagem existentes ou placas de base ligeiramente empenadas não necessitam de retrabalho. Para equipamentos móveis como pulverizadores agrícolas ou veículos de construção, onde as estruturas flexionam durante a operação, um acoplamento universal é a única solução prática porque os acoplamentos rígidos quebrariam em poucas horas. Em resumo, a conformidade integrada da junta universal elimina a necessidade de ferramentas de alinhamento a laser, reduz os requisitos de habilidade e acelera a conclusão do projeto. Nossa fábrica oferece uma lista de verificação de alinhamento gratuita que orienta os usuários através do método de alinhamento visual simples, adequado para qualquer instalação de acoplamento universal.

Como nossos recursos de design de acoplamento universal reduzem o tempo de instalação?

Na Raydafon, projetamos recursos específicos em nossas linhas de produtos de acoplamento universal que abordam diretamente os pontos problemáticos da instalação. Ao contrário dos acoplamentos genéricos que exigem extratores especiais, aquecimento ou sequências complexas de torque de parafusos, nossos projetos priorizam a montagem rápida e o travamento seguro. Abaixo detalhamos as cinco principais inovações de design que reduzem o tempo de instalação em mais de 50% com base no feedback dos nossos clientes nos setores agrícola e industrial.

• Sistema de braçadeira de garfo dividido:Nosso acoplamento universal apresenta um garfo dividido com dois parafusos de fixação para serviços pesados. Em vez de lutar com um ajuste de interferência ou parafusos de fixação que danificam os eixos, o técnico simplesmente desliza o garfo no eixo, alinha o rasgo de chaveta (se houver) e aperta os dois parafusos com um valor especificado. Este método de fixação cria uma conexão sem folga e pode ser instalado ou removido em menos de dois minutos.
• Marcação de componentes codificados por cores:Cada componente do acoplamento universal de nossa fábrica é marcado a laser com setas de orientação de montagem. Isto evita o erro comum de montar os garfos 90 graus fora de fase, o que causaria vibração. As setas orientam até mesmo os usuários iniciantes a corrigir o alinhamento em segundos.
• Rolamentos pré-lubrificados e selados:As juntas universais tradicionais requerem lubrificação manual antes da instalação, geralmente usando um bico de agulha para forçar a entrada de graxa em cada copo. Nosso acoplamento universal vem pré-embalado com graxa complexa de lítio para alta temperatura e vedado com vedações de labirinto de lábio triplo. O instalador pode montar o acoplamento imediatamente, sem qualquer etapa de lubrificação, economizando de 15 a 20 minutos por acoplamento.
• Engajamento spline de conexão rápida:A seção telescópica do nosso acoplamento universal usa um perfil estriado coroado que se auto-alinha durante o engate. Mesmo que os dois eixos estejam ligeiramente desalinhados, os dentes estriados encontrarão suas ranhuras correspondentes sem emperrar. Esse recurso é especialmente útil ao instalar inversores em espaços confinados onde o alinhamento visual é difícil.
• Pinos de travamento de segurança integrados:Para instalações suspensas ou verticais, nossa fábrica adiciona pinos de travamento com mola que mantêm temporariamente o acoplamento universal no lugar enquanto o mecânico aperta os parafusos de fixação. Este recurso de mãos livres evita que o acoplamento deslize para fora do eixo durante a instalação, reduzindo o tempo de montagem e melhorando a segurança.

Para quantificar a economia de tempo, realizamos um teste de instalação lado a lado com cinco mecânicos. A instalação de uma junta universal padrão da concorrência levou em média 34 minutos, incluindo lubrificação, marcação de alinhamento e aparafusamento. A instalação do nosso acoplamento universal levou em média 14 minutos. Esta economia de 20 minutos por acoplamento se traduz em ganhos significativos de produtividade para manutenção de frotas ou linhas de montagem. Além disso, nossa fábrica fornece um código QR em cada caixa de acoplamento universal com link para um guia de instalação animado em 3D. Isso elimina a necessidade de procurar manuais em papel ou adivinhar valores de torque. O guia mostra exatamente como posicionar os parafusos de fixação e verificar o faseamento angular correto. Para grandes projetos que envolvem dezenas de acoplamentos, nosso projeto de instalação rápida pode reduzir o total de horas de trabalho por um fator de dois. Além disso, nosso acoplamento universal utiliza parafusos sextavados métricos ou imperiais padrão, portanto, não são necessárias ferramentas especiais. Acreditamos que simplificar a instalação não é um luxo, mas uma necessidade para minimizar o tempo de inatividade. Raydafon Technology Group Co., Limited está por trás de cada acoplamento com uma linha de suporte de instalação de 30 dias.

Quais parâmetros técnicos definem um acoplamento universal fácil de alinhar?

Embora todos os acoplamentos universais ofereçam alguma capacidade de desalinhamento, nem todos são criados iguais. A facilidade de instalação e alinhamento depende diretamente de parâmetros técnicos específicos que os engenheiros devem avaliar antes da compra. Com base nos protocolos de teste de nossa fábrica, os parâmetros a seguir têm maior impacto na simplificação do processo de alinhamento. Também fornecemos uma tabela de referência de nossas séries mais populares para ajudá-lo a selecionar o acoplamento universal certo para seu maquinário.

• Desalinhamento angular estático máximo (graus):Este é o ângulo máximo entre os eixos do eixo que o acoplamento pode acomodar sem emperrar. Para facilitar o alinhamento, procure um acoplamento universal que permita pelo menos 5 graus. Nossa série para serviços pesados ​​permite até 30 graus.
• Capacidade de deslocamento paralelo (mm):A capacidade de lidar com desalinhamentos paralelos (deslocamento, mas eixos paralelos) é fundamental na montagem de equipamentos pré-perfurados. Um valor de 2 mm ou mais simplifica consideravelmente a instalação.
• Curso axial (mm):As estrias telescópicas permitem ajustes de comprimento sem cortar eixos. Nosso acoplamento universal oferece deslocamento axial de até 60 mm, acomodando erros de montagem sem retrabalho.
• Círculo de parafuso e design de braçadeira:Acoplamentos com cubos de fixação divididos são muito mais fáceis de alinhar do que aqueles que exigem encaixes de extratores ou encolhimento térmico. Verifique a faixa de fixação para garantir que ela se ajuste à tolerância do eixo (+0,000 a -0,002 pol.).
• Grau de peso e equilíbrio:Acoplamentos mais leves e com baixa inércia são mais fáceis de manusear durante a instalação. Nosso acoplamento universal usa bronze de alumínio de alta resistência ou liga de aço com designs otimizados para reduzir o peso em 15% sem sacrificar a capacidade de torque.

A tabela a seguir detalha os parâmetros relacionados ao alinhamento para quatro séries de acoplamento universal fabricados pelaGrupo de tecnologia Raydafon Co., limitado. Todos os valores são baseados na ISO 14691 e na nossa validação interna.

*Tempo de instalação medido para um motor de 50 HP para a configuração da bomba por um técnico treinado, incluindo a colocação do acoplamento e o torque do parafuso, mas excluindo a instalação da proteção.

Escolher os parâmetros certos não é apenas uma questão de conveniência; afeta diretamente a confiabilidade a longo prazo. Um acoplamento universal com capacidade de desalinhamento insuficiente ainda será difícil de alinhar e poderá causar falha prematura do rolamento. Nossa fábrica recomenda que, para instalações de máquinas novas, você selecione um acoplamento com pelo menos o dobro do desalinhamento esperado. Por exemplo, se as suas tolerâncias de montagem sugerirem um ângulo máximo de 2 graus, escolha um acoplamento universal classificado para 4 graus ou mais. Esta margem de erro garante que mesmo após o assentamento da fundação ou expansão térmica, o acoplamento funcionará suavemente. Raydafon Technology Group Co., Limited fornece consultoria técnica gratuita para combinar o conjunto de parâmetros correto com o layout específico de sua máquina. Ao focar nessas especificações mensuráveis, você garante que o acoplamento universal simplifica a instalação durante toda a vida útil do equipamento, não apenas no primeiro dia.

Como o desalinhamento axial e angular pode ser gerenciado sem ferramentas especiais?

Um dos aspectos mais intimidantes da instalação de máquinas é a necessidade percebida de sistemas caros de alinhamento a laser ou configurações de relógio comparador. Entretanto, quando você usa um acoplamento universal dimensionado corretamente, métodos simples de visualização e calibrador de folga são suficientes para alcançar uma longa vida útil. Nossa fábrica desenvolveu um procedimento de alinhamento de três etapas sem ferramentas especiais que tem sido usado com sucesso por milhares de equipes de manutenção em todo o mundo. Veja como gerenciar o desalinhamento axial e angular usando apenas uma régua, um conjunto de calibradores de folga e uma fita métrica comum.

• Passo 1 – Alinhamento paralelo aproximado usando uma régua:Coloque uma régua usinada (ou uma régua de metal rígida) entre os dois cubos de acoplamento na parte superior, inferior e nas laterais. Ajuste a posição do equipamento até que a régua entre em contato com ambos os cubos uniformemente. Para um acoplamento universal, é aceitável uma variação de folga inferior a 1 mm ao longo do comprimento do cubo. Este alinhamento aproximado leva menos de 5 minutos.
• Passo 2 – Verificação do alinhamento angular com calibradores de folga:Insira um calibrador de folga entre as faces do acoplamento em quatro quadrantes (0, 90, 180, 270 graus). A diferença máxima na folga não deve exceder 0,5 mm por 100 mm de diâmetro do acoplamento. Como um acoplamento universal acomoda erros angulares, esta não é uma tolerância crítica; é simplesmente para evitar flexão excessiva dos eixos.
• Passo 3 – Posicionamento axial:Para modelos de acoplamento universal telescópico, estenda a seção estriada para que o acoplamento fique centralizado em sua faixa de deslocamento. Meça a distância entre as extremidades do eixo e certifique-se de que pelo menos 15 mm de engate da estria permaneçam no movimento máximo do equipamento. Não são necessárias ferramentas especiais; uma simples fita métrica é suficiente.

Após concluir essas três etapas, aperte os parafusos de fixação ou parafusos de fixação de acordo com a especificação de torque fornecida com seu acoplamento universal. Em seguida, gire o conjunto manualmente para sentir qualquer ligação. Se a rotação for suave, a instalação está concluída. Em contraste, com um acoplamento rígido, o mesmo método rápido provavelmente resultaria em vibração e falha prematura. Nossa fábrica treinou equipes de serviço de campo para usar essa abordagem sem ferramentas por mais de uma década, e o feedback é consistente: um acoplamento universal transforma o alinhamento de uma ciência em uma rotina simples.

Mas e quanto ao desalinhamento dinâmico durante a operação? As máquinas frequentemente mudam de posição devido à reação de torque ou à expansão térmica. Um acoplamento rígido transmitiria essas forças aos rolamentos, enquanto um acoplamento universal simplesmente flexionaria. Portanto, após a instalação inicial, verificações periódicas ainda são recomendadas, mas são muito menos críticas. Recomendamos inspecionar o acoplamento universal a cada 500 horas de operação em busca de sinais de vazamento de graxa ou desgaste incomum. Se for detectado qualquer pequeno desalinhamento, os parafusos de fixação podem ser afrouxados, o equipamento pressionado e o acoplamento reapertado em menos de 30 minutos. Essa simplicidade reduz a barreira para a manutenção adequada. Raydafon Technology Group Co., Limited oferece um cartão de alinhamento laminado que cabe em sua caixa de ferramentas, resumindo o método de três etapas. Ao eliminar a necessidade de lasers e comparadores, nosso acoplamento universal capacita todos os mecânicos a obter resultados de alinhamento de nível profissional na primeira tentativa.

Perguntas frequentes (FAQ)

Pergunta 1: Um acoplamento universal pode compensar o deslocamento paralelo e o desalinhamento angular ao mesmo tempo?

Resposta: Sim, um acoplamento universal pode acomodar simultaneamente deslocamento paralelo e desalinhamento angular porque seu conjunto cruzado e de rolamento fornece dois eixos independentes de rotação. Quando os eixos acionador e acionado têm um deslocamento paralelo, o acoplamento cria uma pequena deflexão angular em cada forquilha. Este efeito combinado é limitado pelo ângulo máximo de trabalho da junta. Por exemplo, nossa série de acoplamento universal permite deslocamento paralelo de até 4 mm e desalinhamento angular de 8 graus simultaneamente, sem perda de torque. Entretanto, se o deslocamento for muito grande, o ângulo efetivo poderá exceder a classificação do acoplamento. Nossa fábrica fornece uma calculadora de desalinhamento on-line para ajudá-lo a verificar os limites combinados.

Pergunta 2: Como um acoplamento universal telescópico estriado simplifica a instalação axial quando as distâncias do eixo são incertas?

Resposta: Os acoplamentos universais telescópicos estriados têm uma seção estriada masculina e feminina que desliza axialmente. Durante a instalação, se a distância entre as extremidades do eixo não for conhecida com precisão (por exemplo, após a substituição do motor), o técnico simplesmente estende ou comprime o acoplamento para ajustar-se à folga. A estria transmite torque enquanto permite movimento axial livre, eliminando a necessidade de cortar eixos ou adicionar espaçadores. O design do acoplamento universal de nossa fábrica apresenta uma ranhura revestida de náilon que evita a corrosão por atrito e garante um deslizamento suave mesmo após longos períodos sem movimento. Esta característica é particularmente valiosa em equipamentos agrícolas onde ocorrem mudanças frequentes de implementos.

Pergunta 3: O uso de um acoplamento universal elimina a necessidade de montagens flexíveis ou elementos de borracha em um sistema de transmissão?

Resposta: Embora um acoplamento universal lide excepcionalmente bem com o desalinhamento, ele não fornece amortecimento de vibração torcional como um acoplamento de borracha ou poliuretano. Para aplicações com pulsos de torção significativos (por exemplo, motores monocilíndricos ou compressores alternativos), recomendamos combinar um acoplamento universal com um amortecedor de vibração separado. No entanto, para a maioria das aplicações de motores elétricos a bombas ou caixas de engrenagens, os rolamentos de agulhas de metal do acoplamento universal fazem um bom trabalho ao transmitir torque limpo sem introduzir folga. Nossa fábrica oferece uma versão de disco composto do acoplamento universal que fornece conformidade torcional limitada. Consulte nossa equipe de engenharia para uma análise completa do sistema de transmissão.

Pergunta 4: Qual é o ângulo máximo de instalação recomendado para um acoplamento universal para garantir longa vida útil do rolamento?

Resposta: Para atingir a vida útil projetada de 10.000 horas de operação, recomendamos manter o ângulo de operação contínua abaixo de 15 graus para acoplamentos universais simples e abaixo de 25 graus para tipos de cardan duplo (CV). Ângulos de instalação acima desses valores ainda funcionarão, mas poderão reduzir proporcionalmente a vida útil do rolamento. Por exemplo, operar a 20 graus em um único acoplamento universal pode reduzir a vida útil do rolamento para 4.000 horas. Nossa fábrica inclui um gráfico de fator de ajuste de vida útil com cada remessa de acoplamento universal. Durante a instalação, procure sempre o menor ângulo possível, mas não se preocupe em atingir o ângulo zero – essa é a beleza da junta universal.

Pergunta 5: Como posso saber se a instalação do meu acoplamento universal está muito desalinhada até mesmo para a capacidade do acoplamento?

Resposta: Existem três sinais reveladores de desalinhamento excessivo durante a instalação: primeiro, você não pode deslizar o acoplamento universal totalmente em ambos os eixos sem forçar; segundo, quando você gira a montagem manualmente, você sente um ponto tenso distinto uma vez por revolução; terceiro, os parafusos de fixação parecem ter dificuldade para manter o alinhamento. Se você observar algum destes, meça novamente o desalinhamento angular e de deslocamento usando uma régua e um transferidor. Se os valores excederem as classificações da tabela de produtos, você deverá reposicionar o equipamento ou usar um acoplamento universal de série maior. Raydafon Technology Group Co., Limited fornece suporte técnico gratuito para diagnosticar problemas de instalação por meio de inspeção de foto ou vídeo, garantindo que você nunca adivinhe o alinhamento.

Conclusão: simplifique sua próxima instalação com nosso acoplamento universal

A instalação e o alinhamento de máquinas não precisam mais ser demorados, caros ou frustrantes. Conforme detalhamos, um acoplamento universal de alta qualidade da Raydafon Technology Group Co., Limited aborda diretamente os principais desafios do desalinhamento do eixo. Ao eliminar a necessidade de ferramentas laser de precisão, reduzir o tempo de instalação em mais da metade e fornecer capacidade axial e angular indulgente, nosso acoplamento universal capacita sua equipe de manutenção a obter um desempenho confiável do sistema de transmissão na primeira tentativa. Esteja você configurando uma nova linha de produção, reformando uma bomba de irrigação ou mantendo uma frota de colheitadeiras, os princípios do alinhamento simplificado se aplicam universalmente.

Pronto para transformar seu processo de instalação?Entre em contato com Raydafon Technology Group Co., Limited hojepara uma consulta de dimensionamento gratuita. Nossa fábrica pode enviar modelos padrão de acoplamento universal dentro de 24 horas, e também oferecemos comprimentos de estrias personalizados e revestimentos resistentes à corrosão para ambientes agressivos. Cada compra de acoplamento inclui nosso guia rápido de alinhamento e suporte técnico vitalício. Não deixe que procedimentos complicados de alinhamento atrasem seus projetos. Solicite agora um orçamento ou amostra de engenharia e experimente a diferença que a verdadeira simplificação faz.
