Engrenagens de nylon

A Raydafon fabrica engrenagens de nylon personalizadas em PA66, POM, UHMWPE, ABS, PTFE, PPS e PEEK em sua própria fábrica em Ningbo, China. Os módulos vão de M1 a M12 e além, graus de precisão de DIN6 a DIN9, produzidos de acordo com ISO, DIN, ANSI, JIS, BS ou seu próprio desenho. O PA66 reforçado com fibra proporciona uma vida útil cerca de 60% maior do que o náilon padrão, e as engrenagens são autolubrificantes – sem ponto de lubrificação, funcionamento mais silencioso e uma fração do peso do metal. Os protótipos podem ser usinados antes que o ferramental seja comprometido e depois movidos para moldagem para aumentar o volume. O prazo de entrega da amostra é de 20 dias úteis, a granel 25 dias, pagamento por T/T ou L/C, preços de amostra de US$ 2 a US$ 100 dependendo do tamanho e do material. Os usos típicos incluem máquinas de controle automático, manuseio de semicondutores, equipamentos médicos, rastreadores solares, máquinas-ferramentas e sistemas de estacionamento. Envie seu desenho ou amostra para orçamento em até 24 horas.

Engrenagens de dentes retos de nylon - moldadas e usinadas sob medida, M1 a M12

A Raydafon produz engrenagens de náilon em PA, POM, UHMWPE, ABS, PTFE, PPS e PEEK para acionamentos que precisam de funcionamento silencioso e sem lubrificação. Módulos de M1 a M12 (e além), precisão de acordo com DIN6–DIN9, padrões de acordo com ISO, DIN, ANSI, JIS e BS, feitos de acordo com desenho ou engenharia reversa a partir de sua amostra.

Gama de módulos
M1 – M12+
Materiais
PA/POM/PEEK…
Grau de precisão
DIN6 – DIN9
Prazo de entrega da amostra
20 dias úteis
Prazo de entrega em massa
25 dias
Condições de pagamento
T/T, L/C

Engrenagens de dentes retos de nylon personalizadas - fabricante e fornecedor na China

A Raydafon fabrica engrenagens de náilon sob encomenda em sua própria oficina em Ningbo, China, para OEMs que precisam de uma contagem de dentes, furo, cubo ou material específico, em vez de uma peça de catálogo. Envie um desenho cotado ou uma amostra de engrenagem e nós cortaremos ou moldaremos para combinar, no grau de polímero que se adapta à sua carga, velocidade e ambiente. Como lidamos com moldagem e usinagem, o mesmo projeto pode começar com um protótipo usinado e passar para uma peça de produção moldada assim que a geometria for fixada – o que elimina o risco de ferramental em suas primeiras amostras.

Os compradores típicos são construtores de máquinas automáticas de montagem e controle, equipamentos de manuseio de semicondutores, dispositivos médicos, máquinas-ferramentas, sistemas de estacionamento e equipamentos de transporte, onde uma engrenagem autolubrificante remove um ponto de lubrificação do cronograma de manutenção. Se você precisar de uma família de engrenagens de plástico em vez de apenas uma engrenagem de dentes retos, consulte o manual completoengrenagem de plásticofaixa; se o dever for além do polímero, o metalengrenagem de dentes retoslinha da mesma fábrica cobre-o.

Especificações e opções disponíveis

M1 – M12+Gama de modelos (M4, M5, M8 e maiores sob consulta)
DIN6 – DIN9Classes de precisão
+60%Vida útil com PA66 reforçado com fibra versus nylon padrão

Folha de especificações completa. Role a tabela lateralmente em um dispositivo móvel para ler cada linha.

Item Especificação
Número do modelo M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, etc.
Material PA (náilon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. PA66 reforçado com fibra e outros tipos de enchimento de vidro disponíveis.
Padrão ISO, DIN, ANSI, JIS, BS e não padronizado/conforme desenho
Grau de precisão DIN6, DIN7, DIN8, DIN9
Processo de fabricação Moldado por injeção para volume; CNC usinado a partir de estoque de polímero para protótipos, pequenos lotes e tamanhos onde o ferramental não se justifica
Tolerância Confirmado por funcionalidade e por processo na fase de cotação; a tolerância alcançável depende do módulo, da espessura da parede, do material e se a peça é moldada ou usinada
Acabamento de superfície Moldado, tombado, polido a vapor ou jateado; peças usinadas podem ser acabadas conforme desenho
Operações adicionais Furo, rasgo de chaveta, cubo, furo do parafuso de fixação, inserto de metal, brochamento do cubo, montagem com eixo
Embalagem Saco plástico + caixa ou caixa de madeira para quantidades maiores e peças pesadas
Condições de pagamento T/T, L/C
Prazo de produção 20 dias úteis para amostras, 25 dias para pedidos em grandes quantidades
Amostras Faixa de preço da amostra de US$ 2 a 100, dependendo do tamanho e do material; amostra de frete expresso pago pelo cliente
Aplicativo Máquinas de controle automático, indústria de semicondutores, máquinas industriais em geral, equipamentos médicos, equipamentos de energia solar, máquinas-ferramentas, sistemas de estacionamento, equipamentos de transporte ferroviário e aéreo de alta velocidade e similares

Observe:endurecimento, fresagem, retificação, anodização e zincagem são processos de engrenagens metálicas e não se aplicam a engrenagens de polímero. Se um desenho especificar esses tratamentos, iremos sinalizá-lo e propor o polímero equivalente – classe com preenchimento de vidro, acabamento moldado ou peça plástica usinada – antes da cotação.

Escolhendo o polímero certo para o seu equipamento

MAIS COMUM

PA/Nylon 66

Resistente, tolerante a impactos e naturalmente autolubrificante. O PA66 reforçado com fibra proporciona uma vida útil cerca de 60% maior do que o náilon padrão, tornando-o o padrão para linhas de montagem e unidades de eletrodomésticos. Ele absorve a umidade, permitindo um leve movimento dimensional em serviços úmidos.

POM

Mais rígido e dimensionalmente mais estável que o náilon sob umidade, com baixo atrito e excelente usinabilidade. A melhor escolha onde a distância central e a folga devem permanecer previsíveis e onde a engrenagem é usinada em vez de moldada.

PEEK/PPS

Polímeros de engenharia de alta resistência e alta temperatura para serviços em temperaturas elevadas ou quimicamente agressivos — ferramentas semicondutoras, ciclos de esterilização e unidades que veem solventes ou água quente. Maior custo de material, portanto especifique apenas onde o serviço assim o exigir.

UHMWPE/PTFE/ABS

UHMWPE e PTFE para atrito muito baixo e contato deslizante; ABS onde o custo e a aparência são mais importantes do que a capacidade de carga. Recomendaremos a nota após analisar sua carga, velocidade e ambiente.

Detalhes do produto

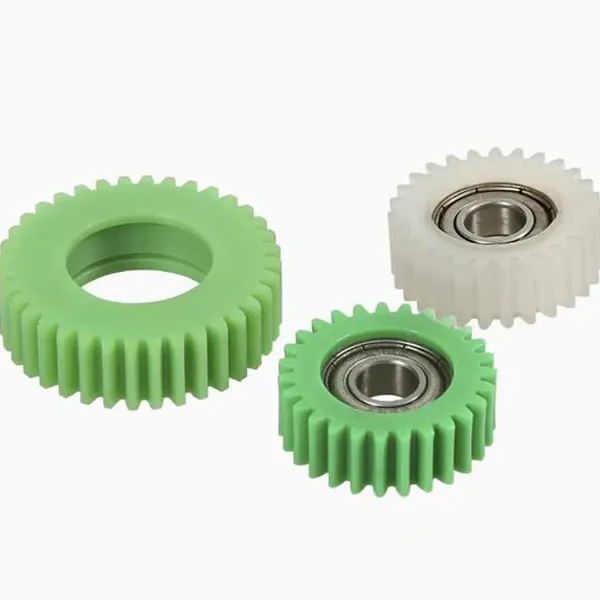

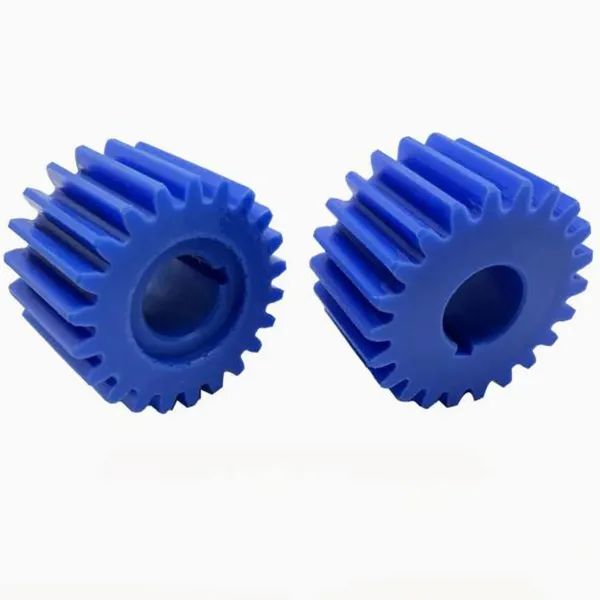

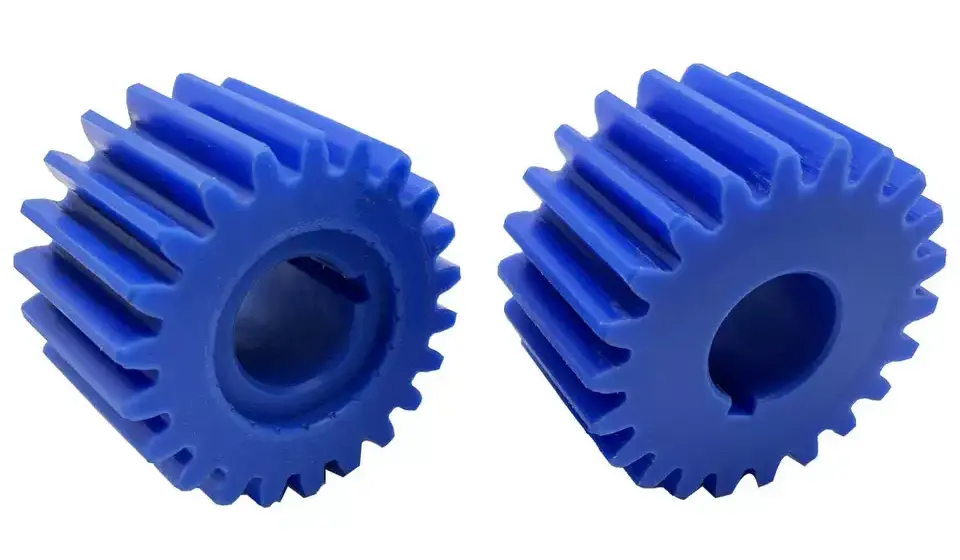

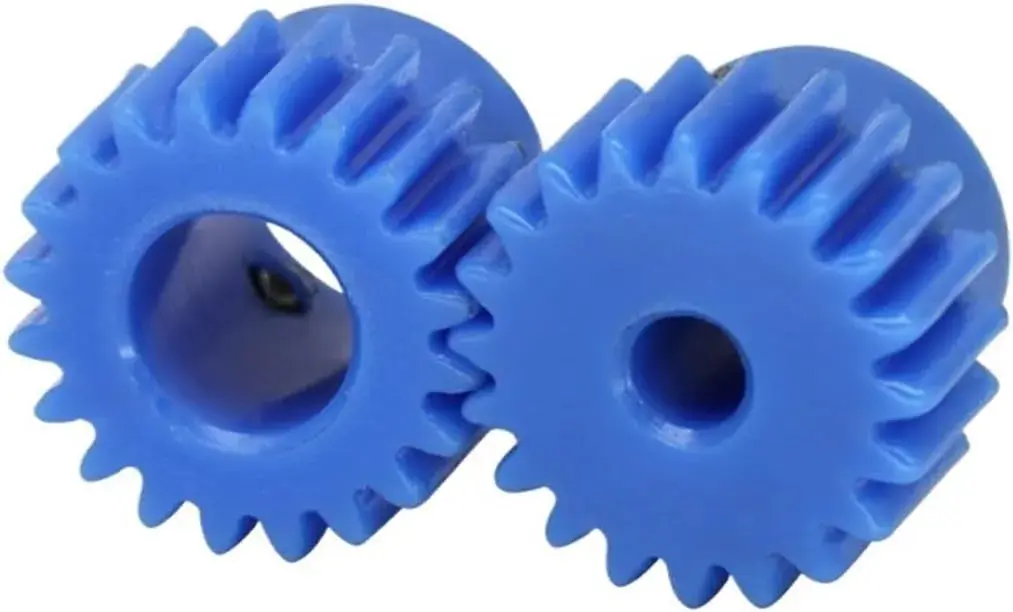

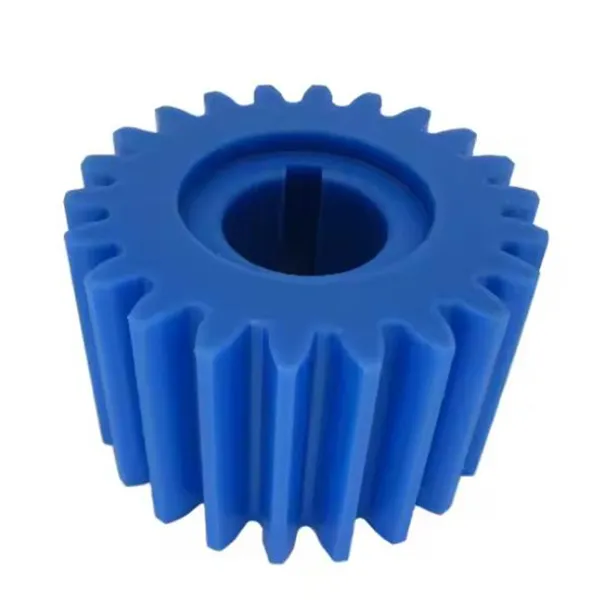

Fotografias de nossa produção de engrenagens de náilon - engrenagens acabadas, formato dos dentes e detalhes do furo.

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Engrenagens de dentes retos de nylon - formato do dente, cubo e detalhes do furo.
Custom nylon spur gear with precision bore produced to customer drawing
Engrenagem de nylon personalizada usinada e acabada de acordo com o desenho.
Nylon spur gear set assembled and inspected before packing
Conjuntos de engrenagens inspecionados e montados antes da embalagem.
Nylon spur gears in different modules and materials ready for shipment
Diferentes módulos e classes de polímeros produzidos para o mesmo cliente.
Nylon spur gear dimensional inspection before dispatch
Inspeção dimensional antes do envio.

Principais vantagens

  • Autolubrificante, sem ponto de lubrificaçãoSem uma película lubrificante para manter, a engrenagem remove uma câmara de óleo, vedações e uma tarefa de serviço recorrente do seu projeto. Impressoras, dispensadores e equipamentos de escritório funcionam durante meses de uso diário sem o arrasto ou o ruído que um par de engrenagens de metal seco desenvolve.
  • Silencioso por material e por geometriaO polímero amortece a vibração em vez de soar como o aço, e as classes reforçadas com fibra mantêm a forma do dente bem o suficiente para manter a malha silenciosa em todo o lote. Oficinas e equipamentos de escritório apresentam uma clara queda no ruído após a troca das engrenagens metálicas.
  • Use a vida além do plástico comumO PA66 reforçado com fibra proporciona uma vida útil cerca de 60% mais longa do que o náilon padrão, de modo que uma engrenagem que anteriormente precisava ser substituída pode passar por trabalhos prolongados de alta frequência em uma linha de montagem com perda insignificante da superfície do dente.
  • Corrosão e resistência químicaO náilon não enferruja e tolera ambientes úmidos, levemente ácidos e levemente alcalinos, além de muitos agentes de limpeza. Isso o torna adequado para áreas de lavagem e equipamentos externos onde uma engrenagem de metal folheado poderia eventualmente quebrar.
  • Uma fração do peso do metalA baixa massa reduz a inércia das peças acionadas, o que é importante para dispositivos portáteis, drones, atuadores leves e qualquer mecanismo onde cada grama afete a vida útil ou o manuseio da bateria.
  • Protótipo para produção sob o mesmo tetoProtótipos usinados permitem validar a geometria antes de se comprometer com o ferramental e, em seguida, a mesma oficina move a peça para moldagem para obter volume. Você mantém um fornecedor, uma referência de tolerância e um padrão de inspeção por toda parte.
  • Materiais e padrões flexíveisSete famílias de polímeros e cinco padrões de engrenagens (ISO, DIN, ANSI, JIS, BS) significam que o mesmo desenho pode ser produzido no grau que sua aplicação realmente precisa, em vez do grau que um fornecedor possui em estoque.
  • Preços direto da fábrica por volumeA moldagem, a usinagem, a inspeção e a embalagem são todas realizadas internamente, portanto, não há margem comercial entre você e a produção, e o custo unitário cai previsivelmente à medida que a quantidade aumenta.

Engrenagens de nylon vs metal: quando o plástico é a escolha certa

Uma engrenagem de nylon não é um substituto mais fraco para uma de aço – é uma decisão de projeto diferente. O plástico vence onde a carga é moderada, a velocidade é alta o suficiente para que o ruído seja importante e a lubrificação é cara ou impossível de manter. Perde onde o torque é alto, a temperatura é mantida acima do limite do polímero ou o serviço envolve choque contínuo que deformaria os dentes.

Escolha náilonFuncionamento silencioso, sem lubrificação, peso leve, resistência à corrosão, carga moderada
Escolha metalAlto torque, temperatura elevada, choque pesado, tolerância restrita em módulos grandes
Escolha ambosEngrenagem de plástico com pinhão de aço – a combinação comum, silenciosa e de baixo desgaste

Na prática, o arranjo mais durável é muitas vezes uma engrenagem de náilon que funciona contra um pinhão de aço ou latão: o polímero desgasta-se de preferência ao metal, a malha permanece silenciosa e a parte metálica suporta a tensão mais elevada. Informe-nos o material da engrenagem correspondente e nós aconselharemos sobre a folga e a tolerância ao centro, uma vez que o plástico e o metal se expandem em taxas diferentes.

Aplicativos

  • Máquinas de controle automáticoUnidades de montagem e indexação
  • Indústria de semicondutoresMecanismos de manuseio e posicionamento
  • Máquinas industriais em geralTransportadores e estágios de redução de luz
  • Equipamento médicoAcionamentos limpos e sem lubrificação
  • Equipamentos de energia solarEngrenagem do rastreador e atuador
  • Máquinas-ferramentasMecanismos de alimentação e ajuste
  • Sistemas de estacionamentoAcionamentos de barreira e portão
  • Equipamento ferroviário e de aviação de alta velocidadeMecanismos internos e auxiliares

Depoimentos de clientes

DaviPowerTech Machinery, Austrália — peças de transmissão para linha de montagem

A substituição de peças de transmissão em nossa linha de montagem foi um processo de tentativa e erro; as engrenagens anteriores de outros fornecedores eram barulhentas ou desgastavam-se rapidamente. Fizemos um pedido experimental para essas engrenagens de náilon e a diferença foi imediata – a oficina ficou visivelmente mais silenciosa e, após mais de dois meses de funcionamento intensivo, as superfícies dos dentes quase não apresentavam desgaste. O que se destacou além do produto foi o processo: nossas dúvidas sobre materiais foram respondidas detalhadamente, um relatório de inspeção veio junto com a remessa e, quando uma forte chuva ameaçou a entrega, eles contataram a transportadora e reorganizaram para que as engrenagens chegassem intactas.

MiguelProjeto de atualização de equipamentos

Quando atualizei meu equipamento, comparei vários fornecedores de equipamentos e escolhi a Raydafon. As engrenagens acabadas correspondiam exatamente ao desenho, com perfil de dente limpo e sem rebarbas, e uma vez instalada a máquina funcionou de forma constante com visivelmente menos vibração. Fiquei preocupado se o náilon resistiria, mas depois de mais de um mês de uso intensivo não houve nenhuma deformação. Mesmo as consultas tardias foram respondidas prontamente, o que me convenceu a permanecer com eles.

LisaEquipamento de estúdio, pequenos mecanismos

Eu precisava combinar engrenagens para pequenos equipamentos em meu estúdio e comparei opções online por um longo tempo. Fiquei um pouco nervoso porque o preço era inferior ao de algumas marcas, mas as peças chegaram com superfícies lisas, sem rebarbas e com formato de dente regular, e a instalação ocorreu sem problemas de encaixe. Em uso, o ruído do equipamento caiu claramente e ele funcionou continuamente por mais de dez dias sem desgaste ou emperramento.

Perguntas frequentes do comprador

  • Você pode fazer uma engrenagem de nylon de acordo com meu desenho ou a partir de uma amostra?Sim. Envie um desenho cotado ou amostra da engrenagem com módulo, número de dentes, furo, largura de face e classe do material. Confirmamos se a peça é adequada para moldagem ou usinagem, citamos ambos, se relevante, e podemos produzir um protótipo usinado antes de qualquer ferramenta ser comprometida.
  • Qual material devo escolher – PA, POM ou PEEK?O PA (náilon 66) é a escolha de uso geral, e o PA66 reforçado com fibra proporciona uma vida útil cerca de 60% mais longa do que o náilon padrão. O POM é adequado para aplicações onde a estabilidade dimensional e o controle de folga são mais importantes do que a tolerância ao impacto. PEEK ou PPS são para temperaturas elevadas ou serviços quimicamente agressivos. Diga-nos carga, velocidade e ambiente e nós recomendaremos um.
  • Que tolerância você consegue manter em uma engrenagem de plástico?Depende da característica, do módulo, da espessura da parede, do material e se a peça é moldada ou usinada – as peças usinadas mantêm tolerâncias mais rígidas do que as moldadas. Indique a distância central e a folga que sua montagem precisa e confirmaremos o que é possível antes de fazer a cotação.
  • A engrenagem precisa de lubrificação?Não em serviço normal; nylon e POM são autolubrificantes. Para funcionamento contínuo em alta velocidade ou com cargas pesadas, uma pequena quantidade de graxa compatível pode prolongar a vida útil, e diremos isso na fase de cotação se sua tarefa se beneficiar disso.
  • Quais são a sua amostra, prazo de entrega e condições de pagamento?As amostras custam de US$ 2 a US$ 100 dependendo do tamanho e do material, com frete expresso pago pelo cliente. O prazo de entrega da amostra é de 20 dias úteis e a produção em massa é de 25 dias. As condições de pagamento são T/T ou L/C, e a embalagem é um saco plástico mais caixa ou uma caixa de madeira para quantidades maiores.
  • Você pode fornecer o pinhão correspondente, bem como a engrenagem de náilon?Sim. Fornecer ambas as metades da malha de uma oficina significa que a folga, a distância central e a forma do dente são combinadas na fase de projeto, em vez de ajustadas no local. Envie o desenho do par, ou a carga e proporção que você precisa, e faremos o orçamento de ambas as peças.

Produtos relacionados e leituras adicionais

Solicite uma cotação de engrenagem de nylon

Envie o módulo, contagem de dentes, furo, largura da face, classe e quantidade do material — ou um desenho ou amostra de peça. Confirmamos a produção moldada ou usinada, a capacidade de tolerância e o preço e respondemos em 24 horas.
