Caixa de engrenagens do misturador de alimentação de reposição Comer

Caixa de engrenagens do misturador de alimentação de reposição Comer

Um substituto fabricado pela Raydafon para a caixa de engrenagens do misturador de alimentação C3A usada em vagões misturadores e alimentadores TMR. Classificado para uma entrada de 540 rpm e potência de entrada de até 92 kW, com conexões de entrada e saída estriadas Z20 de 1-3/4 pol. no padrão de montagem C3A padrão. A carcaça é de ferro fundido; as engrenagens são carburadas e temperadas até HRC55 ou superior para resistência ao desgaste e ao impacto, e os rolamentos de alta velocidade importados transportam a carga de mistura em serviço diário contínuo. Proporções de 1:1 e 1,8:1 estão disponíveis para este padrão. Compatível com vagões misturadores da Aksa, DAF Agro, Falke Maschinenbau, Euromilk e Metal-Fach. Comer e C3A são marcas registradas da Comer Industries; Raydafon é um fabricante independente e não é afiliado a eles. Envie sua proporção e uma foto da placa antiga para confirmação de montagem e orçamento em até 24 horas.

Caixa de engrenagens do misturador de alimentação de reposição Comer - padrão de montagem C3A

Um substituto independente para a caixa de engrenagens do misturador de alimentação C3A usada em vagões misturadores. Carcaça de ferro fundido, engrenagens carburadas e temperadas em HRC55 ou superior, entrada e saída estriadas Z20 de 1-3/4", entrada nominal de 540 rpm e potência de entrada de até 92 kW - uma resposta imediata quando a unidade original está desgastada ou fora de estoque.

540ENTRADA NOMINAL rpm
92 kWPOTÊNCIA MÁXIMA DE ENTRADA
Z20SPLINE 1-3/4", AMBAS AS EXTREMIDADES
HRC55+DUREZA DA SUPERFÍCIE DENTÁRIA

Aviso da marca:Raydafon é um fabricante independente de caixas de velocidades. Comer e C3A são marcas registradas da Comer Industries S.p.A. Esta página descreve uma unidade de reposição fabricada pela Raydafon que é dimensional e funcionalmente intercambiável com o padrão de montagem C3A. A Raydafon não é afiliada, autorizada ou fornecedora de equipamento original da Comer Industries. Sempre confirme o desenho de montagem antes de fazer o pedido.

Caixa de engrenagens do misturador de alimentação de reposição Comer - Unidade de reposição C3A compatível

Quando a caixa de câmbio de um vagão misturador falha, a questão prática nunca é “qual marca está na fundição”, mas “será que ela vai funcionar, aguentar a carga e chegar aqui nesta temporada”. Esta caixa de câmbio padrão C3A foi construída para responder exatamente a isso: o mesmo arranjo estriado de entrada e saída, o mesmo ponto de design de 540 rpm e uma carcaça de ferro fundido que é montada na placa da caixa de câmbio do vagão sem modificar a máquina. É adequado para misturadores TMR e vagões de alimentação que foram originalmente equipados com a unidade C3A e é fornecido pela Raydafon a partir de sua própria fábrica em Ningbo, China, sob um sistema de qualidade ISO 9001.

Por se tratar de uma substituição de produção em estoque, em vez de uma peça original exclusiva do revendedor, o prazo de entrega e o preço unitário são cada vez mais baixos – o que é importante quando um misturador está desligado durante a temporada de alimentação. A unidade é enviada seca e deve ser abastecida com óleo de engrenagem SAE 90 antes do primeiro uso, portanto, certifique-se de que o óleo seja solicitado com a caixa de engrenagens. Se você também precisar da linha de transmissão, nossoEixo de tomada de força para misturadores de alimentaçãocorresponde ao mesmo perfil spline.

Especificações Técnicas

  • ModeloC3A
  • AplicativoVagão misturador/misturador de ração
  • Máx. velocidade de rotação de entrada540 rpm
  • Máx. potência de entrada92 kW
  • Conexão 1Estriado, 1-3/4 polegada, 20 estrias
  • Conexão 2Estriado, 1-3/4 polegada, 20 estrias
  • Material de habitaçãoFerro fundido
  • Tratamento de engrenagemCarburizado e temperado, HRC55 ou superior
  • RolamentosConjuntos de rolamentos importados de alta velocidade
  • Grau de viscosidade SAE do óleo90
  • Óleo fornecido com a unidadeNão – óleo pedido separadamente
  • Unidade de vendaCada

Folha de especificações completa para esta unidade de substituição. Role para o lado em um telefone para ver o valor de cada linha.

Nome do produto Caixas de engrenagens do misturador de alimentação - Substituição do Comer C3A, 1:1, 1,8:1
Modeloo C3A
Unidade Cada
Faixa de aplicação Vagão de mistura
Máx. velocidade de rotação de entrada 540 rpm — entre em contato conosco para potência em uma RPM diferente
Máx. potência de entrada 92 kW
Conexão 1 Estriado, diâmetro externo de 1-3/4 polegada, 20 estrias
Conexão 2 Estriado, diâmetro externo de 1-3/4 polegada, 20 estrias
Material de habitação Ferro fundido
Tratamento de engrenagem Carburizado e temperado, dureza superficial do dente HRC55 ou superior
Grau de viscosidade SAE do óleo 90
Contém óleo Não — a caixa de velocidades é entregue sem óleo e deve ser abastecida antes da primeira utilização
Cronograma de troca de óleo Primeira troca após 50–70 horas de operação, depois a cada 500–700 horas de operação ou pelo menos uma vez por ano
Consiste em Caixa de engrenagens (encomendar óleo separadamente)
Marcas de máquinas compatíveis Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Antes de fazer o pedido:confirme a face de montagem da caixa de engrenagens, a ranhura de entrada e saída (1-3/4" Z20 no padrão C3A padrão) e a relação necessária. Se o seu misturador executar uma relação ou arranjo de eixo diferente, envie a foto antiga da placa de identificação ou o desenho e nós combinaremos.

Dimensões do produto

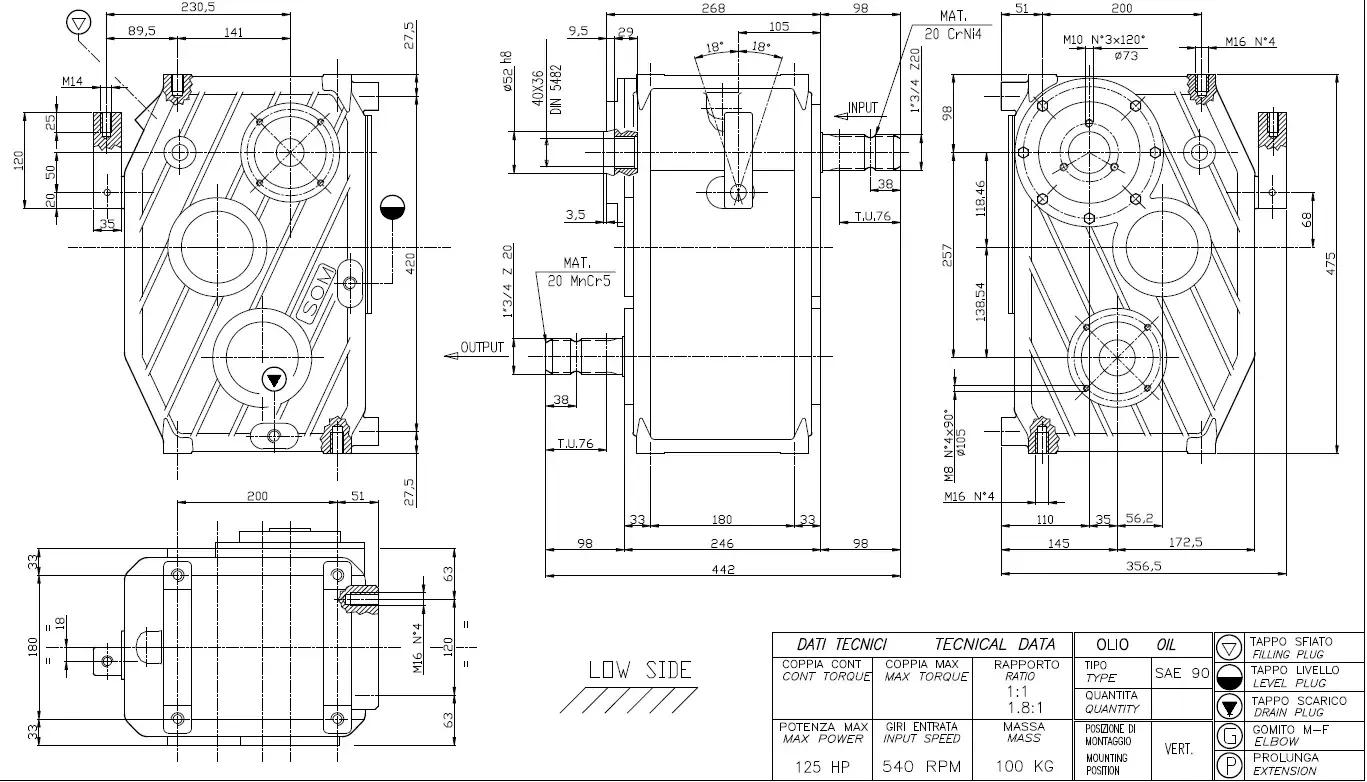

O esboço abaixo é a geometria de referência para a unidade de substituição C3A. Use-o para verificar o espaçamento dos furos dos parafusos, os centros dos eixos, as posições de entrada e saída e a altura geral em relação à placa da caixa de engrenagens em seu misturador antes de fazer o pedido.

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Caixa de engrenagens de substituição padrão C3A — contorno e dimensões de montagem.

As dimensões são mostradas para referência. Por favor, confirme o desenho final com a sua máquina antes de fazer um pedido - uma diferença de 5 mm no espaçamento dos parafusos é a causa mais comum de devolução.

Quais misturadores e marcas esta caixa de engrenagens se encaixa

O padrão C3A é usado em vagões mistos de vários construtores europeus e internacionais. Esta unidade de substituição é normalmente instalada em máquinas de:

  • Aksa
  • DAF Agro
  • Falke Maschinenbau
  • Euroleite
  • Metal-Fach

Os nomes das marcas são listados apenas para indicar a compatibilidade de montagem. Se o seu vagão não estiver listado, envie uma foto da caixa de câmbio existente e sua placa de identificação - na maioria dos casos podemos confirmar a compatibilidade apenas pelo tamanho da estria, proporção e padrão do parafuso.

Aplicação do produto: como funciona a caixa de engrenagens em um vagão de mistura

Num misturador de ração, a caixa de velocidades é a interface entre a tomada de força do trator e o sem-fim misturador. A potência do trator chega a 540 rpm, o conjunto de engrenagens a reduz e multiplica o torque, e a broca gira lentamente o suficiente para levantar, dobrar e misturar feno, grãos, silagem e subprodutos úmidos em uma ração consistente. A relação ajustada ao padrão C3A – normalmente 1:1 ou 1,8:1 nesta aplicação – é o que estabelece o equilíbrio entre a velocidade de mistura e a força de giro, e é por isso que a relação correta é tão importante quanto o padrão do parafuso.

Duas características operacionais decidem se uma caixa de engrenagens misturadora sobreviverá a uma temporada. A primeira é como ele lida com materiais densos e úmidos: a silagem e a polpa de beterraba exercem uma carga contínua muito maior sobre os dentes da engrenagem do que o feno seco, de modo que a dureza da superfície do dente e a qualidade do rolamento são o que evitam corrosão e falhas prematuras. A segunda é como ele se comporta na partida, quando um sem-fim cheio precisa se libertar da alimentação compactada. Uma caixa de câmbio com folga adequada e uma carcaça rígida fundida absorve esse choque muito melhor do que uma carcaça leve que flexiona sob carga.

É também por isso que o custo prático de funcionamento de um misturador de ração é dominado pela caixa de velocidades e não pelo trator. Uma unidade que transmite energia com perdas mínimas precisa de menos combustível ou eletricidade para a mesma ração, e uma que mantém suas configurações precisa de menos trocas de óleo, menos substituições de vedações e menos tempo de inatividade no meio de um ciclo de alimentação. Para uma fazenda que opera vários vagões, esses números aumentam ao longo de uma temporada.

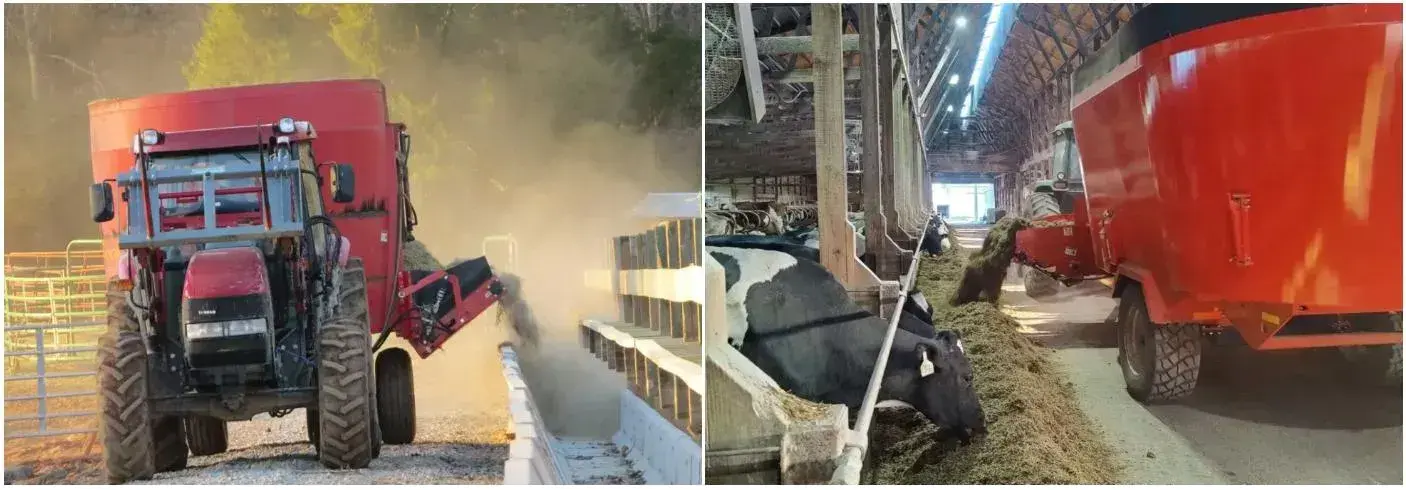

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
A caixa de engrenagens de substituição em sua posição de trabalho como o sem-fim aciona um vagão de mistura.

Vantagens do produto

Construído para funcionar o dia todo

Uma carcaça de ferro fundido e engrenagens carburadas com classificação HRC55 ou superior mantêm sua geometria através da mistura contínua de forragem rica em fibras e grãos úmidos durante 8 horas, incluindo a poeira e a umidade do uso diário na fazenda.

Transferência de energia eficiente

O engate de marchas bem ajustado mantém baixas as perdas de transmissão, de modo que o mesmo trator pode misturar várias toneladas em um ciclo mais curto e queimar menos combustível ou consumir menos eletricidade para a mesma ração.

Adapta-se a uma ampla variedade de vagões

O padrão de montagem C3A e as estrias Z20 de 1-3/4" cobrem misturadores desde pequenas máquinas familiares até grandes vagões TMR, e a unidade pode substituir a caixa de engrenagens original sem modificar a estrutura da máquina.

Manutenção simples

O layout é deliberadamente simples: vedações, rolamentos e conjuntos de engrenagens são substituíveis individualmente, de modo que uma oficina pode concluir a maioria dos reparos sem ferramentas especiais e colocar o vagão de volta ao trabalho no mesmo dia.

Preço competitivo direto da fábrica

Produzida em nossa própria fábrica, em vez de comprada por meio de uma cadeia de distribuição, a unidade tem um preço inferior ao das peças originais exclusivas do revendedor, com a mesma estria, relação e dimensões de montagem.

Peças sobressalentes e suporte técnico

As especificações do óleo, proporções, vedações de reposição e rolamentos estão disponíveis no mesmo fornecedor, com engenheiros disponíveis para confirmar a instalação a partir de uma foto da unidade com falha.

O desempenho depende do grau correto do óleo, do nível correto do óleo e das horas de operação indicadas no cronograma de manutenção — os intervalos de troca de óleo para esta unidade não são opcionais, e pular a primeira troca após 50–70 horas é a causa mais comum de ruído precoce no rolamento.

Pedido, entrega e manutenção

  1. Envie os detalhes.Informe-nos o modelo ou proporção (C3A, 1:1 ou 1,8:1), a quantidade e - se tiver - uma foto da placa de identificação da caixa de câmbio antiga e sua face de montagem.
  2. Confirme o desenho.Verificamos o spline, a relação e o padrão de montagem em relação ao desenho de referência C3A e enviamos uma confirmação antes da produção, para que nada seja construído contra uma suposição errada.
  3. Cotação firme e prazo de entrega.Você recebe preço, descontos em quantidade, detalhes da embalagem e cronograma de entrega, normalmente dentro de 24 horas após a consulta.
  4. Envio.A caixa de engrenagens é embalada para exportação e enviada seca. Frete aéreo ou marítimo e entrega porta a porta podem ser providenciados mediante solicitação.
  5. Comissionamento.Encha com óleo SAE 90 antes do primeiro uso, verifique o nível de óleo no bujão de inspeção e opere o misturador sem carga brevemente para confirmar a rotação suave e sem vazamento na vedação.
  6. Cronograma de manutenção.Primeira troca de óleo após 50–70 horas de operação, depois a cada 500–700 horas de operação ou pelo menos uma vez por ano – o que ocorrer primeiro.

Depoimentos de clientes

★★★★★

Michael ThompsonOperador de confinamento

A instalação foi simples e o vagão funcionou perfeitamente desde a primeira mixagem. A unidade parece sólida, mantém sua velocidade sob carga e elimina o esforço da alimentação. Fiz uma longa lista de perguntas antes de fazer o pedido e a equipe respondeu a todas com paciência, o que nem sempre acontece com um fornecedor estrangeiro. Voltarei quando o segundo vagão precisar de um.

★★★★★

David WilsonGerente de Fazenda Leiteira

A caixa de velocidades é bem feita e tem funcionado de forma constante desde que a instalamos, sem problemas no uso diário. A comunicação foi a parte que mais apreciei – respostas claras, sem barreiras linguísticas e entrega na data prometida. Como comprador no exterior, a confiabilidade é importante e continuarei fazendo pedidos deles.

★★★★★

Hannah MooreProprietário de rancho, Nova Zelândia

Passei por vários lotes de caixas de engrenagens de misturadores ao longo dos anos, e o material úmido sempre foi o problema – as unidades antigas escorregavam ou superaqueciam. Este lida com silagem e polpa de beterraba sem reclamar, mantém uma velocidade de mistura constante e meu tempo de ciclo é quase duas vezes mais rápido do que antes. Manter isso tem sido simples.

Perguntas frequentes do comprador

  • Esta é uma caixa de câmbio Comer original?Não. É uma unidade de reposição fabricada pela Raydafon construída de acordo com o padrão de montagem C3A: mesmas conexões estriadas Z20 de 1-3/4", mesmo ponto de design de 540 rpm e mesma área de alojamento. Comer e C3A são marcas registradas da Comer Industries; Raydafon é um fabricante independente e não é afiliado ou autorizado por eles.
  • Como posso saber se vai caber no meu mixer?Compare a ranhura (1-3/4 pol., 20 ranhuras), a proporção (1:1 ou 1,8:1 neste padrão) e as dimensões de montagem no desenho acima com a sua unidade existente. Se alguma coisa for diferente, envie-nos uma foto da placa de identificação antiga e confirmaremos antes de fazer o pedido.
  • A caixa de câmbio vem com óleo?Não. É entregue seco e deve ser abastecido com óleo de engrenagem SAE 90 antes do primeiro uso. Encomende óleo separadamente com a caixa de engrenagens para que o comissionamento não seja atrasado.
  • Qual é o intervalo de troca de óleo?Primeira troca após 50–70 horas de operação para eliminar as partículas de desgaste iniciais, depois a cada 500–700 horas de operação ou pelo menos uma vez por ano, o que ocorrer primeiro.
  • Que potência e velocidade de entrada ela pode suportar?A unidade é classificada para uma velocidade de entrada máxima de 540 r/min e até 92 kW de potência de entrada máxima. Se o seu trator ou motor funcionar com uma rotação diferente, entre em contato conosco antes de fazer o pedido para que possamos confirmar a potência na sua velocidade.
  • Com que rapidez você pode enviar e posso obter peças de reposição mais tarde?As unidades padrão são enviadas em curto prazo após confirmação do desenho, com opções de frete aéreo ou marítimo. Vedações, rolamentos e conjuntos de engrenagens de reposição estão disponíveis na mesma fábrica, portanto, um reparo posterior não depende de encontrar peças exclusivas do revendedor.

Produtos relacionados e leituras adicionais

Solicite uma cotação de caixa de câmbio de reposição C3A

Envie a proporção necessária (1:1 ou 1,8:1), a quantidade e uma foto da placa de identificação antiga, se tiver. Confirmamos a montagem de acordo com o desenho de montagem e respondemos com um preço firme e prazo de entrega dentro de 24 horas.
