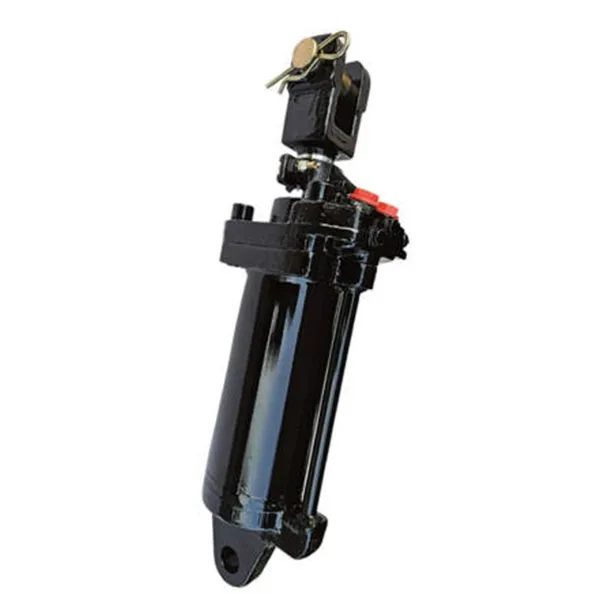

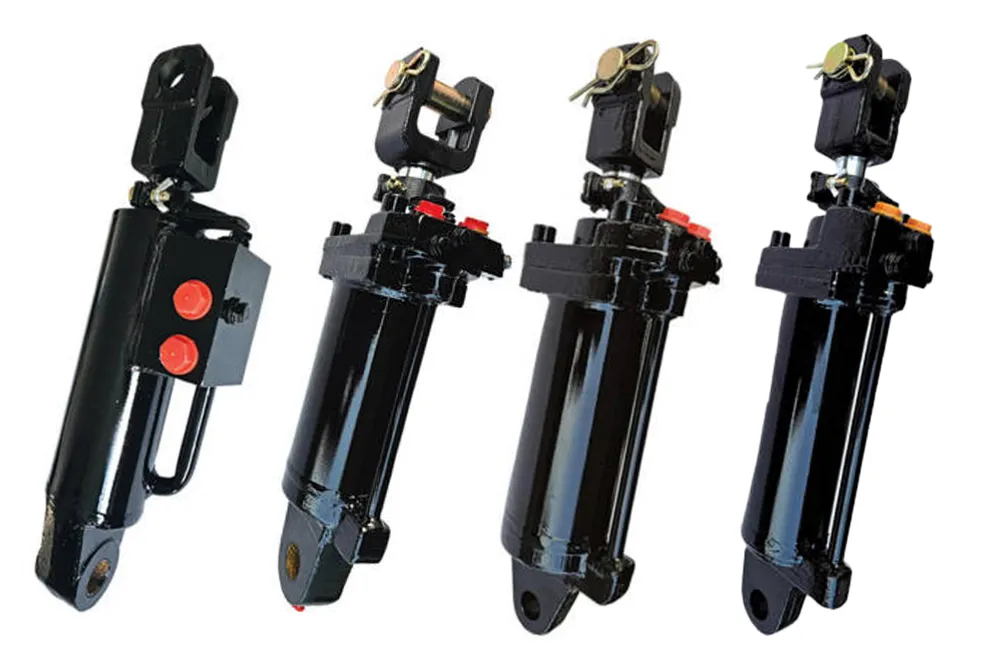

EP-TF1304.55.012 Cilindro de elevação hidráulica

Especificações de engenharia principal

Componentes do produto

Trocar seu cilindro antigo pelo cilindro de elevação hidráulico EP-TF1304.55.012 é uma jogada inteligente, mas para aproveitar ao máximo esse cilindro de elevação hidráulico acidentado, você deseja combiná-lo com as partes certas. Vamos falar sobre o que funciona melhor.

Comece com válvulas de controle hidráulico - esses pequenos cavalos de trabalho precisam acompanhar as demandas de fluxo do cilindro. Se a classificação GPM/LPM da sua válvula estiver muito baixa, entupirá o sistema, diminuindo a velocidade do movimento do cilindro de elevação hidráulica industrial. Ninguém quer uma configuração lenta, portanto, combinar a válvula com as necessidades do cilindro não é negociável.

Depois, há a bomba hidráulica. Se você estiver atualizando para um cilindro de elevação hidráulica mais robusto como este, sua bomba atual pode não cortá -la. Você precisa verificar se ele pode empurrar o fluido suficiente para manter o cilindro em movimento na velocidade necessária. Uma bomba de tamanho inferior reterá até o cilindro de elevação hidráulico mais difícil de serviço pesado, para que não pule essa verificação.

E não vamos ignorar o básico: líquido hidráulico de primeira linha e filtros. Pense neles como a força vital do seu cilindro de elevação hidráulica. O fluido limpo mantém as vedações em forma, interrompendo vazamentos e desgaste que podem ter o desempenho do tanque. Espirar filtros de líquido barato ou antigo é uma maneira rápida de reduzir a vida deste cilindro de elevação hidráulico confiável - tão soprado um pouco aqui, vale a pena.

Como calcular a capacidade de elevação de um cilindro hidráulico

Descobrir o quanto um cilindro hidráulico pode levantar não é apenas algum exercício de matemática - é a chave para escolher o certo para o seu equipamento. Esteja você usando um cilindro de elevação hidráulico para elevadores de tesoura, os materiais moventes para cima ou os carros de elevação, obtendo o tamanho da direita mantém as coisas seguras, funcionando bem e de custar mais do que o necessário.

Comece com a fórmula básica - não precisa complicá -la demais. A força de levantamento se resume a tempos de pressão na área efetiva do cilindro. Na métrica, essa é a força (em Newtons) = Pressão (Pascals) × área (metros quadrados). Para imperial, é força (libras) = pressão (psi) × (polegadas quadradas). Para obter a área, basta usar os tempos π (metade do diâmetro do furo) ao quadrado. Digamos que você tenha um cilindro de elevação hidráulico pesado com um furo de 100 mm (cerca de 3,94 polegadas) em 200 bar (aproximadamente 2.900 psi). A área seria de 3,14 vezes (0,05 metros ao quadrado), que é de 0,00785 metros quadrados. Multiplique isso por 200 × 10⁵ Pascals e você está olhando para cerca de 15.700 Newtons de Força - plentas para lidar com cargas difíceis.

Em seguida, não se esqueça do comprimento do golpe. Quão alto você precisa levantar depende disso. Seja um cilindro de elevação hidráulico compacto para níveis de doca ou um tempo longo para elevadores telescópicos, verifique se o AVC corresponde ao movimento vertical que você precisa. Muito curto, e você não pode chegar; Muito tempo, e você está desperdiçando espaço.

Depois, há coisas do mundo real que corta essa força teórica-fusão, o ângulo em que o cilindro é montado, quão rápido está se movendo. É por isso que você adiciona um fator de segurança, geralmente 1,2 a 1,5. Para cilindros de levantamento hidráulico vertical em pontos críticos, como elevadores ou plataformas aéreas, essa margem extra não é opcional - é uma obrigação para manter as coisas seguras.

Por fim, verifique como o cilindro está montado. A maneira como é anexada afeta a forma como ele transfere forçar. Se você estiver usando um cilindro de elevação hidráulica OEM em uma configuração personalizada, verifique se os pontos de montagem podem lidar com a carga completa sem dobrar ou desgastar. Se você precisa de um cilindro de elevação hidráulico de ação única para levantar mesas ou uma de ação dupla para trabalhos verticais, nossa equipe da Raydafon pode ajudar a acertar o tamanho e a configuração certos. Basta nos dizer a carga, o derrame e a pressão, e nós o guiaremos para o cilindro de elevação hidráulica correta para o trabalho.

Perguntas frequentes

Q1: Como sei se meu cilindro atual é subdimensionado para o trabalho?

R: Os sinais comuns incluem uma incapacidade de elevar a carga nominal da máquina, operação muito lenta, mesmo quando o motor está em alta rpm ou a válvula de alívio de pressão do seu sistema ativando frequentemente durante o uso normal.

P2: Quais são os sinais de um vazamento interno de vedação do pistão?

R: O sinal mais óbvio é "Drift de cilindro", onde uma carga elevada se reduz lentamente sem qualquer entrada de controle. Você também pode notar uma perda de energia e tempos de ciclo mais lento do que o normal.

P3: Posso simplesmente substituir meu cilindro por um maior para obter mais energia?

R: Embora um cilindro maior forneça mais força, você deve garantir que o restante do seu sistema (bomba, válvulas, mangueiras) possa fornecer fluxo adequado. Você também deve verificar se as dimensões físicas e os pontos de montagem do novo cilindro se encaixam em sua máquina. Consulte um especialista se não tiver certeza.

Q4: Meu cilindro hidráulico está vazando do final onde a haste sai. O que isto significa?

R: Isso indica uma falha da vedação da haste, provavelmente causada por uma haste, contaminação ou desgaste simples e danificado. O limpador pesado do EP-TF1304.55.012 e a haste cromada dura são projetados para minimizar esse problema comum.
