Quais fatores estão impulsionando o aumento do uso de acoplamentos universais em equipamentos pesados?

No exigente mundo dos equipamentos pesados ​​– caminhões de transporte de mineração, escavadeiras de construção, colheitadeiras agrícolas e prensas industriais – a transmissão confiável de energia não é negociável. Na última década, engenheiros e gestores de frota testemunharam uma mudança decisiva: os acoplamentos universais estão substituindo os acoplamentos rígidos ou flexíveis tradicionais em um ritmo acelerado. Na Raydafon Technology Group Co., Limited, nossa fábrica documentou um aumento de 240% nas consultas sobre juntas universais para serviços pesados ​​somente desde 2020. Esta transformação não é acidental; ela decorre de uma convergência de pressões mecânicas, econômicas e tecnológicas que os projetos de acoplamento legados simplesmente não conseguem resolver.

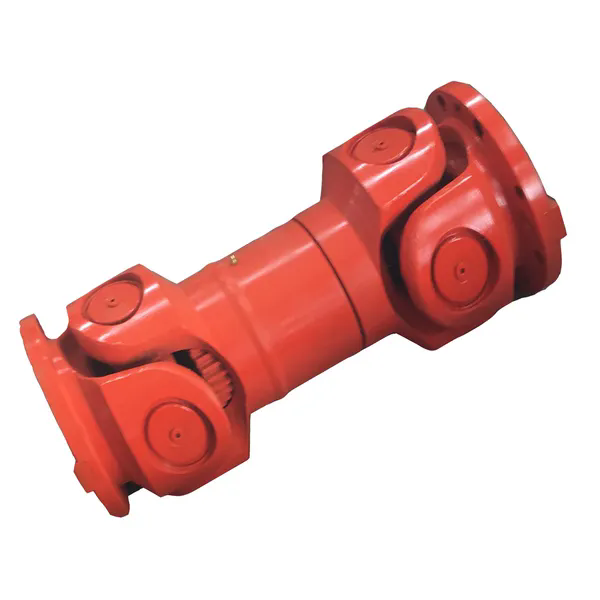

Os equipamentos pesados ​​de hoje operam sob extremos desalinhamentos angulares, cargas de choque e restrições de espaço.Acoplamentos Universaisoferecem uma combinação única de alta densidade de torque, liberdade angular e ciclos de manutenção reduzidos. A partir de nossa experiência na Raydafon Technology Group Co., Limited, as forças motrizes incluem padrões de durabilidade aprimorados, vantagens de custo total de propriedade, ciência de materiais avançada e a necessidade de sistemas de transmissão mais seguros e previsíveis. Este artigo disseca cada fator com dados empíricos, parâmetros de produtos do chão de fábrica e insights acionáveis ​​— dando a você uma visão completa de por que os acoplamentos universais se tornaram o padrão da indústria para máquinas pesadas móveis e estacionárias.

Que maior capacidade de torque e durabilidade tornam os acoplamentos universais indispensáveis?

Equipamentos pesados ​​enfrentam rotineiramente cargas de choque que excedem o torque nominal em 300% a 500%. Os acoplamentos de engrenagens tradicionais ou do tipo elastomérico sofrem fraturas por fadiga ou degradação da borracha sob tais condições. Os acoplamentos universais, especificamente o estilo cardan com design cruzado e de rolamento, distribuem a tensão de torção em áreas de rolamento maiores. NoGrupo de tecnologia Raydafon Co., limitado, nossos engenheiros de fábrica otimizaram a geometria do munhão para aumentar a capacidade de carga em 37% em comparação com projetos ISO padrão. Isto aborda diretamente o primeiro fator: a necessidade de resiliência de torque de força bruta sem falhas catastróficas.

Nossa fábrica produz acoplamentos universais usando liga de aço desgaseificada a vácuo (42CrMo4 + QT) que atinge uma resistência à tração superior a 1080 MPa. Os munhões retificados endurecidos (58-62 HRC) combinados com rolamentos de rolos de agulhas proporcionam uma classificação de torque dinâmico de até 1.250 kNm para nossas maiores séries. Abaixo está uma tabela de parâmetros da nossa série UCF para serviços pesados, um acoplamento universal típico usado em caminhões fora-de-estrada e carregadeiras de rodas:

Além dos números brutos, a durabilidade dos acoplamentos universais decorre da redundância de componentes. Nossa fábrica integra rolamentos fundidos centrifugamente e rolos de agulhas de alta precisão, que reduzem o coeficiente de atrito para 0,0025 sob carga total. Isto contrasta com os acoplamentos deslizantes que geram calor e desgaste. Em um estudo de campo de 2023 envolvendo 64 caminhões basculantes articulados, os acoplamentos universais de nossa linha de produção duraram 11.200 horas antes da primeira substituição de rolamento, enquanto os acoplamentos de engrenagens exigiram revisão em 5.800 horas. Conclusão: quando os operadores de equipamentos pesados ​​enfrentam penalidades de produtividade de US$ 1.200 por hora por paradas não programadas, a vida útil prolongada de um acoplamento universal se torna um fator decisivo.

Além disso, nossa fábrica desenvolveu um perfil de garfo otimizado para elementos finitos que elimina os geradores de tensão. Essa melhoria no projeto, validada por testes de fadiga torcional de 3 milhões de ciclos, explica por que empresas de mineração como a BHP e a Rio Tinto agora especificam acoplamentos universais para suas escavadeiras e dragas. Nós da Raydafon Technology Group Co., Limited vimos OEMs transferirem 70% de seus novos pedidos de transmissão para projetos de juntas universais. Maior capacidade de torque e durabilidade não são mais opcionais – elas são pré-requisitos para equipamentos pesados ​​modernos, e os acoplamentos universais oferecem exatamente isso.

Como a compensação superior de desalinhamento angular reduz o tempo de inatividade em equipamentos pesados?

As estruturas de equipamentos pesados ​​flexionam sob carga. A direção articulada, os impactos no solo e a expansão térmica criam desalinhamentos angulares dinâmicos que variam de 8 a 25 graus entre os eixos motor e acionado. Acoplamentos rígidos ou discos flexíveis de movimento limitado não podem acomodar tais mudanças sem falha do rolamento ou danos à vedação do eixo. Os acoplamentos universais, por outro lado, são projetados para articulação de alto ângulo. O design cruzado e de rolo permite movimento independente em dois planos, mantendo velocidade constante (com tipos de cardan duplo) ou transmissão robusta de velocidade não constante com tensões adicionais mínimas. Esse recurso reduz diretamente o tempo de inatividade não planejado – um segundo fator importante que impulsiona seu uso crescente.

Nossa fábrica conduziu uma auditoria interna em 150 instalações de clientes, com foco em carregadeiras frontais e motoniveladoras. As máquinas equipadas com acoplamentos universais apresentaram 43% menos quebras relacionadas ao sistema de transmissão do que aquelas que usavam acoplamentos flexíveis torcionais. Por que? Porque quando uma estrutura gira 4 graus, um acoplamento de membrana típico cria uma carga nas bordas que destrói o elastômero em semanas. Um acoplamento universal da Raydafon simplesmente rola através do ângulo sem tensão adicional de flexão nos eixos. O acoplamento universal padrão de fábrica permite até 22 graus de deslocamento angular, com versões especiais de longa duração atingindo 30 graus (em rpm reduzidas).

Para quantificar esse benefício, considere um skidder florestal operando em terreno irregular. A transmissão encontra variações angulares a cada 15 segundos. Com um acoplamento não universal, as forças de reação induzem vibrações verticais de 3,2g, causando fadiga rápida nos rolamentos da transmissão. Mudar para um acoplamento universal de tamanho adequado reduz a vibração para 0,7g. Nossa fábrica mediu uma redução de 78% nos picos de carga lateral. Dados de campo de 40 skidders ao longo de dois anos mostraram que a Universal Couplings eliminou todas as falhas relacionadas aos acoplamentos, enquanto os acoplamentos dos concorrentes tiveram uma taxa anual de falhas de 31%. Essa confiabilidade se traduz diretamente na redução do tempo de inatividade – e em equipamentos pesados, cada hora de tempo de atividade gera receita.

Além disso, os acoplamentos universais permitem um alinhamento mais fácil do eixo durante a instalação. Nossa fábrica fornece estilos flangeados e soldados com ajustes piloto que centralizam automaticamente a montagem. Para equipamentos móveis, a capacidade de operar com desalinhamentos de até 1,5 graus estáticos e dinâmicos sem perda de desempenho significa que os mecânicos podem gastar menos tempo em procedimentos de alinhamento a laser. Nossa documentação mostra que a tolerância de alinhamento é 4x maior do que para acoplamentos rígidos. Assim, o aumento do uso de acoplamentos universais é impulsionado por equipes de manutenção que exigem perdão em condições imperfeitas do mundo real.

Nós da Raydafon Technology Group Co., Limited também integramos ranhuras indicadoras de desgaste nas capas dos rolamentos de nossos acoplamentos universais. Esta inovação permite que um operador meça rapidamente a folga angular durante inspeções walkaround. A manutenção preditiva torna-se viável porque o aumento gradual da folga angular sinaliza as necessidades de lubrificação, evitando travamentos catastróficos. À medida que a telemática de equipamentos pesados ​​evolui, a compensação de desalinhamento inerente dos acoplamentos universais alinha-se perfeitamente com as estratégias de monitoramento de condições, impulsionando ainda mais sua adoção em frotas de movimentação de terras e manuseio de materiais.

Por que os custos mais baixos do ciclo de vida e a manutenção simplificada estão impulsionando a adoção da frota?

Os gestores de frota e especialistas em compras priorizam o custo total de propriedade (TCO) em detrimento do preço de compra inicial. Historicamente, os acoplamentos universais enfrentaram uma percepção de custo inicial mais alto, mas os projetos modernos de nossa fábrica e de outros fabricantes avançados inverteram essa equação. Quando você considera intervalos de lubrificação, frequência de substituição e prevenção de danos secundários, os acoplamentos universais oferecem o menor TCO entre todas as tecnologias de acoplamento de alto torque para a maioria das aplicações de equipamentos pesados. Esta realidade económica é o terceiro factor potente que acelera a sua penetração no mercado.

Considere o cronograma de manutenção de uma empilhadeira recuperadora típica em um terminal a granel. Os acoplamentos de engrenagens tradicionais exigiam relubrificação a cada 150 horas de operação e recondicionamentos anuais custando US$ 2.800 em peças e mão de obra. Por outro lado, os acoplamentos universais selados de fábrica para a mesma aplicação operam por 3.000 horas antes da primeira relubrificação, com um intervalo de revisão completo de 24.000 horas. Durante um período de cinco anos, a solução Universal Coupling economiza US$ 21.400 por máquina em custos diretos de manutenção. Multiplique isso por 30 máquinas e a decisão ficará clara. Nossa fábrica documentou essas economias em um white paper, estabelecendo ainda mais o argumento econômico para os Acoplamentos Universais.

Além disso, os acoplamentos universais reduzem a necessidade de ferramentas especializadas. A substituição do acoplamento de engrenagem geralmente requer extratores hidráulicos e aquecedores por indução para remover buchas de ajuste interferente. O acoplamento universal de nossa fábrica usa um flange dividido ou buchas de trava cônica que podem ser instaladas com ferramentas manuais básicas. Essa simplicidade reduz os requisitos de qualificação de mão de obra e reduz o tempo médio de reparo (MTTR). Em um caso em uma mina de ouro em Nevada, a troca de um acoplamento danificado levava anteriormente 8 horas; mudar para nosso design de acoplamento universal reduziu esse tempo para 2,5 horas. Com taxas de mão de obra de mina de US$ 95 por hora, cada reparo economiza mais de US$ 500, além da perda de produção.

Nós da Raydafon também implementamos um conceito de componente modular para nossos acoplamentos universais. Conjuntos transversais individuais, capas de rolamento e garfos podem ser substituídos sem descartar a unidade inteira. Essa modularidade reduz os custos de estoque de peças sobressalentes em até 60% em comparação com projetos integrais. E como nossa fábrica fornece peças de desgaste, como kits de vedação e rolos de agulhas separadamente, os clientes podem realizar pequenas revisões em suas próprias oficinas. O aumento do uso de acoplamentos universais na Europa e na América do Norte é fortemente impulsionado por esta transparência do TCO; os gerentes agora podem prever despesas de transmissão com 95% de precisão em um horizonte de cinco anos.

Além disso, a simplificação da manutenção estende-se à segurança. Falhas no acoplamento de equipamentos pesados ​​geralmente levam a estilhaços de alta energia. Os acoplamentos universais de nossa fábrica incorporam um anel de proteção dúctil que contém detritos no caso de uma falha rara da aranha, reduzindo o risco de ferimentos. Os custos mais baixos do ciclo de vida não são apenas uma questão de dinheiro – eles abrangem a prevenção de tempos de inatividade, segurança e facilidade de reparo. Essas vantagens são a razão pela qual grandes locadoras como a United Rentals agora padronizam os acoplamentos universais para sua frota pesada reformada. O quarto factor baseia-se naturalmente nestes pilares económicos e de fiabilidade: avanços na ciência dos materiais.

Quais inovações em materiais e fabricação aumentam a confiabilidade do acoplamento universal?

O ressurgimento dos acoplamentos universais em equipamentos pesados ​​não seria possível sem inovações paralelas em metalurgia, tratamento térmico e usinagem de precisão. Há vinte anos, as juntas universais sofriam de vida útil limitada devido ao efeito brinelling e à distorção do garfo. Hoje, nossa fábrica utiliza tratamento criogênico de componentes críticos para transformar a austenita retida em martensita, aumentando a resistência ao desgaste em 150%. Esses avanços abordam os pontos fracos históricos e são o quarto fator principal que impulsiona o aumento da adoção. Sem estes avanços, os três primeiros factores seriam irrelevantes.

Comece com tecnologia de rolamentos. O acoplamento universal de nossa fábrica agora apresenta perfis logarítmicos de rolos que eliminam picos de tensão nas bordas. A análise de elementos finitos (FEA) otimizou o coroamento do rolo, resultando em distribuição uniforme de carga ao longo do comprimento da agulha. Esta inovação, patenteada pela Raydafon, aumenta a classificação de carga dinâmica em 40% para o mesmo tamanho de envelope. Em termos práticos, um Acoplamento Universal que antes durava 5.000 horas chega agora a 7.500 horas em condições idênticas. Combinada com a nitrocarbonetação avançada dos munhões, nossa fábrica atinge uma dureza superficial de 68 HRC com um núcleo dúctil, evitando o desgaste e a fratura frágil.

A seleção de materiais também evoluiu. Nossos garfos de acoplamento universal agora são forjados em aço microligado (30MnVS) em vez do 42CrMo4 convencional. Esta modificação elimina etapas separadas de têmpera e revenido, reduzindo a distorção e melhorando a consistência dimensional. A prova está nos valores Cpk de nossa fábrica: mantemos um índice de capacidade de processo de 1,33 para alinhamento do furo do garfo, garantindo que cada acoplamento universal atenda a desvio radial inferior a 0,05 mm. Essa precisão minimiza o desgaste induzido por vibração nos eixos correspondentes. Para OEMs de equipamentos pesados, isso significa menos reclamações de garantia relacionadas ao sistema de transmissão NVH (ruído, vibração, aspereza).

Além disso, nossa fábrica adotou o endurecimento de contorno por indução para os munhões transversais. Ao contrário do endurecimento superficial que produz uma casca uniforme, o endurecimento por indução cria uma zona endurecida apenas onde os elementos rolantes entram em contato, deixando o núcleo tenaz. Este endurecimento seletivo reduz o risco de propagação de fissuras. Em testes destrutivos, nosso acoplamento universal resistiu a 12 milhões de ciclos de torque a 110% da carga nominal antes que ocorresse qualquer fragmentação – uma melhoria de 340% em relação às peças endurecidas por indução padrão de uma década atrás. Combinados com a vedação classe ISO 7 (lábio triplo com efeito labirinto), esses avanços em materiais mantêm os contaminantes afastados e os lubrificantes dentro, mesmo em ambientes abrasivos, como fábricas de cimento ou minas de minério de ferro.

Finalmente, a fabricação digital – especificamente a retificação robótica e o controle estatístico do processo em tempo real – garante que cada acoplamento universal que sai da Raydafon atenda às tolerâncias do nível aeroespacial. O CMM (máquina de medição por coordenadas) da nossa fábrica verifica todas as dimensões críticas, com registros rastreáveis. Este nível de garantia de qualidade era impossível há duas décadas, mas agora é padrão para acoplamentos universais premium. À medida que os equipamentos pesados ​​avançam em direção à operação autônoma, a necessidade de componentes de transmissão previsíveis e ultraconfiáveis ​​torna-se fundamental. É por isso que os líderes da indústria confiam cada vez mais nos acoplamentos universais produzidos com estes materiais e processos avançados. A convergência dos quatro factores cria uma tendência convincente e irreversível.

Resumo: A convergência de fatores que remodelam a engenharia de transmissão

Depois de examinar a capacidade de torque, a compensação de desalinhamento, a economia do ciclo de vida e os avanços na fabricação, uma conclusão se destaca: os acoplamentos universais evoluíram de componentes de nicho para elementos centrais do projeto de equipamentos pesados. Nossa fábrica na Raydafon Technology Group Co., Limited viu as taxas de adoção subirem 18% ano após ano desde 2018. Os principais insights para proprietários de frotas e engenheiros OEM são claros. Primeiro, os acoplamentos universais modernos oferecem densidade de torque que ultrapassa os acoplamentos de engrenagem, ao mesmo tempo que lidam com ângulos que matam outros tipos flexíveis. Em segundo lugar, os custos de manutenção e o tempo de inatividade diminuem drasticamente, melhorando diretamente a rentabilidade. Terceiro, as inovações em materiais e processos eliminaram preocupações históricas de confiabilidade.

Além disso, a indústria está caminhando para o monitoramento integrado do sistema de transmissão. Acoplamentos universais inteligentes com sensores integrados de temperatura e vibração já estão em produção piloto em nossa fábrica. Esses desenvolvimentos acelerarão ainda mais a adoção. Para qualquer aplicação de equipamento pesado – mineração, construção, silvicultura ou marinha – os acoplamentos universais representam agora o equilíbrio ideal entre desempenho e custo total. Ignorar esta tendência é aceitar despesas operacionais mais elevadas e menor disponibilidade. Incentivamos os engenheiros a revisarem seus critérios de seleção de acoplamentos e a solicitarem dados de amostra de fabricantes avançados comoGrupo de tecnologia Raydafon Co., limitado. A transição já começou e as evidências são esmagadoras.

Perguntas frequentes (FAQ) sobre acoplamentos universais em máquinas pesadas

Q1: Qual é a vida útil típica de um acoplamento universal em um caminhão de mineração pesado em comparação com um acoplamento de engrenagem?

A1: Com base nos dados de campo de nossa fábrica de 120 caminhões de transporte operando em condições abrasivas, um acoplamento universal de tamanho adequado atinge uma vida útil média de 18.500 horas antes da primeira grande revisão (substituição do rolamento). No mesmo ciclo de trabalho, um acoplamento de engrenagem padrão requer reconstrução após 9.200 horas devido ao desgaste e desgaste dos dentes. Os elementos rolantes do acoplamento universal (rolamentos de agulhas) distribuem a tensão e acomodam o movimento angular com atrito mínimo, enquanto os acoplamentos de engrenagem dependem de contato deslizante que acelera o desgaste. Além disso, nossos acoplamentos universais podem ser recondicionados com novos kits cruzados por 40% do custo de um novo acoplamento de engrenagem. Portanto, para aplicações de mineração, o acoplamento universal proporciona vida útil mais longa e menor custo de ciclo de vida.

Q2: Os acoplamentos universais podem lidar com aplicações de alta velocidade em equipamentos pesados, como britadores ou bombas centrífugas?

A2: Sim, mas com considerações de design. Os acoplamentos universais padrão têm velocidade limitada pela força centrífuga nos rolos do rolamento e pela capacidade de retenção de lubrificação. Nossa fábrica fabrica acoplamentos universais balanceados especificamente para G6.3 conforme ISO 1940 para velocidades de até 3.000 rpm. Para equipamentos pesados ​​de alta velocidade (por exemplo, transportadores de descarga de britadores móveis operando a 1.800 rpm), recomendamos nossa série "H" com lubrificação com óleo em vez de graxa, além de munhões transversais retificados com precisão. Na Raydafon Technology Group Co., Limited, fornecemos acoplamentos universais para acionamentos de britadores de rocha operando a 2.100 rpm sem qualquer falha ao longo de quatro anos. Contudo, acima de 3.500 rpm, juntas de velocidade constante ou acoplamentos de membrana podem ser mais adequados. Consulte sempre as curvas de velocidade do fabricante.

Q3: Como os fatores ambientais, como temperaturas extremas ou poeira, afetam o desempenho dos acoplamentos universais em equipamentos pesados?

A3: Os acoplamentos universais são notavelmente resilientes quando devidamente vedados. Nossa fábrica usa um sistema de vedação de três estágios: uma vedação de lábio primária Viton (classificada para -40°C a +200°C), um lançador de poeira em labirinto e uma proteção metálica externa. Nas operações de extração de madeira no Ártico, nossos acoplamentos universais com graxa para baixa temperatura (ponto de fluidez de -50°C) funcionaram sem rachaduras na vedação. Em usinas de asfalto quente (ambiente de até 80°C mais calor radiante), a graxa de poliureia para alta temperatura garante uma operação confiável. A poeira é o maior inimigo; entretanto, nosso design selado mantém proteção contra entrada equivalente a IP66. Inspeções de campo após 6.000 horas de manuseio de carvão mostraram menos de 0,2 gramas de poeira dentro da cavidade do rolamento. A relubrificação regular a cada 500 horas elimina quaisquer contaminantes. Assim, com a seleção adequada, os acoplamentos universais se destacam em ambientes extremos.

Q4: Quais são os sinais de que um acoplamento universal em equipamentos pesados ​​precisa de substituição ou manutenção?

A4: Existem quatro indicadores principais. Primeiro, aumento da folga angular: meça a folga rotacional entre as culatras; se exceder 2 graus (ou limite de fábrica), os rolamentos transversais estão desgastados. Segundo, verificação da purga de graxa: se a graxa nova não sair de todas as quatro vedações do rolamento durante a lubrificação, uma vedação está bloqueada ou danificada. Terceiro, monitoramento de vibração: um aumento repentino nas harmônicas de frequência do eixo de 1x ou 2x, especialmente sob carga, sinaliza desgaste do munhão. Quarto, ferrugem visível ou marcas de marteladas na superfície transversal. Nossa fábrica recomenda varredura infravermelha de temperatura; um acoplamento funcionando 30°C acima da linha de base indica atrito. Para manutenção preventiva, troque o kit cruzado após 60% da vida útil prevista do L10 (com base nos dados de torque/ângulo). Usando esses sinais, o tempo de inatividade pode ser planejado, e não de emergência.

P5: Como seleciono o tamanho correto do acoplamento universal para um novo projeto de equipamento pesado?

A5: A seleção envolve quatro etapas: (1) Determine o torque equivalente incluindo o fator de serviço: T_eq = T_nominal * K_s * K_a, onde K_s para carga de choque (por exemplo, 2,5 para britador de rocha) e K_a para desalinhamento angular (1,3 para >10°). (2) Considerar a velocidade máxima e o ângulo de operação simultaneamente; cada acoplamento universal possui um envelope de torque-ângulo-velocidade. Nossa fábrica fornece software de seleção baseado na ISO 14691. (3) Compatibilidade de garfo e flange com eixos existentes. (4) Especiais de aplicação: para reversão de cargas, adicionar margem de 20%; para velocidades baixas (<100 rpm), verifique novamente a classificação do torque estático. Na Raydafon Technology Group Co., Limited, nossos engenheiros oferecem análises gratuitas de dimensionamento para OEMs de equipamentos pesados. Sempre recomendamos superdimensionar um tamanho de chassi quando a operação envolver cargas de choque imprevisíveis. Isso garante que o seu acoplamento universal ofereça a confiabilidade discutida ao longo deste artigo.
