Como o Worm Gearbox Design suporta layouts de equipamentos compactos?

No design de equipamentos industriais modernos, o espaço é um prêmio. Os engenheiros buscam constantemente maneiras de reduzir o espaço ocupado pelas máquinas sem comprometer o desempenho ou a confiabilidade. Ocaixa de engrenagens sem-fimO design oferece uma solução atraente, permitindo layouts de equipamentos compactos por meio de sua exclusiva transmissão de potência em ângulo reto, alta taxa de redução de estágio único e flexibilidade de integração. Ao contrário das caixas de engrenagens de eixo paralelo ou planetárias, a caixa de engrenagens sem-fim atinge uma redução significativa de velocidade em um único estágio – até 100:1 – enquanto os eixos de entrada e saída são posicionados em um ângulo de 90 graus. Esta configuração em ângulo reto permite que os motores sejam montados ao lado ou abaixo do eixo acionado, reduzindo drasticamente o comprimento total do trem de força. Na Raydafon Technology Group Co., Limited, nossa fábrica é especializada em projetos de caixas de engrenagens sem-fim há mais de duas décadas e testemunhamos como nossos produtos permitiram que os clientes reduzissem o espaço ocupado por suas máquinas em até 35%. Este artigo investiga os recursos de design específicos que suportam a compactação, apoiados por especificações técnicas e dados de aplicação do mundo real.

Mas a compactação de uma caixa de engrenagens sem-fim vai além da orientação do eixo. O design permite inerentemente uma alta relação torque/peso, o que significa que uma caixa de engrenagens menor pode transmitir a mesma potência que uma unidade de eixo paralelo maior. Além disso, a capacidade de travamento automático de muitas caixas de engrenagens sem-fim elimina a necessidade de freios externos em aplicações de retenção, economizando ainda mais espaço e reduzindo a contagem de componentes. Nossa fábrica projetou séries de caixas de engrenagens sem-fim com eixos de saída ocos e flanges de montagem modulares, permitindo o acoplamento direto aos eixos acionados sem a necessidade de rolamentos ou acoplamentos adicionais. Em conjunto, esses recursos tornam a caixa de engrenagens sem-fim a escolha preferida para sistemas de transporte, máquinas de embalagem, equipamentos de manuseio de materiais e muitas outras aplicações onde o espaço físico é escasso. Neste guia abrangente, analisaremos os principais elementos do design, forneceremos especificações detalhadas do produto e compartilharemos as melhores práticas da Raydafon para ajudá-lo a obter o layout de equipamento mais compacto possível.

Índice

• 1. Por que a transmissão de potência em ângulo reto torna a caixa de engrenagens sem-fim ideal para layouts compactos?
• 2. Como a alta densidade de torque reduz o tamanho da caixa de engrenagens sem sacrificar o desempenho?
• 3. Quais são as principais especificações de nossa série de caixas de engrenagens sem-fim?
• 4. Como as opções de eixo oco e motor integrado podem economizar ainda mais espaço?
• Perguntas frequentes (FAQ)
• Consulta de Conclusão e Customização

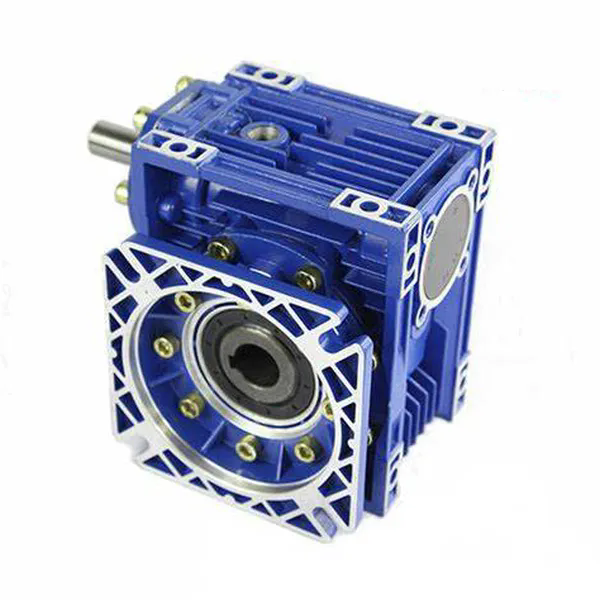

Por que a transmissão de potência em ângulo reto torna a caixa de engrenagens sem-fim ideal para layouts compactos?

A característica mais distintiva de uma caixa de engrenagens sem-fim é sua transmissão de potência em ângulo reto. Em uma caixa de engrenagens típica de eixo paralelo, os eixos de entrada e saída estão no mesmo eixo, o que exige que o motor seja colocado alinhado com o eixo acionado. Isso resulta em um trem de força longo e linear que muitas vezes se projeta além da estrutura da máquina, aumentando o espaço total do equipamento. A caixa de engrenagens sem-fim, entretanto, usa uma rosca sem-fim (parafuso) para acionar uma roda sem-fim, com os eixos orientados em 90 graus. Isso permite que o motor seja montado perpendicularmente ao eixo de saída, "dobrando" efetivamente o trem de força em um formato de L compacto. Esta geometria é particularmente vantajosa em aplicações onde a largura ou o comprimento da máquina são limitados, como em sistemas de transporte, máquinas móveis ou componentes de células robóticas.

Vantagens específicas de layout do design em ângulo reto da caixa de engrenagens sem-fim:

• Comprimento total reduzido:Ao posicionar o motor ao lado da caixa de engrenagens, o comprimento total do trem de força pode ser reduzido em 30 a 50 por cento em comparação com uma caixa de engrenagens em linha com a mesma potência do motor. Isso permite que os projetistas de equipamentos encaixem os drives em espaços mais apertados.
• Orientações de montagem versáteis:Nossa caixa de engrenagens sem-fim pode ser montada em qualquer posição: montada nos pés, montada em flange ou montada em eixo. A carcaça foi projetada com múltiplas faces de montagem, permitindo que a caixa de engrenagens seja fixada diretamente na estrutura da máquina sem a necessidade de suportes de suporte adicionais.
• Adaptador de motor integrado:Oferecemos uma linha de adaptadores de motor que permitem a montagem direta de motores IEC ou NEMA na carcaça de entrada da caixa de engrenagens. Isso elimina a necessidade de acoplamento entre o motor e a caixa de engrenagens, economizando comprimento axial adicional e reduzindo problemas de alinhamento.
• Economia de espaço lateral:Em equipamentos com múltiplos eixos de acionamento, como mesas de indexação multiestações ou sistemas de armazenamento automatizados, as caixas de engrenagens helicoidais podem ser aninhadas de forma compacta lado a lado porque os eixos de entrada ficam voltados para dentro, minimizando a largura total do banco de acionamento.

Para ilustrar o potencial de economia de espaço, considere um sistema de transporte projetado para uma fábrica de processamento de alimentos. O projeto original usava uma caixa de engrenagens cônicas helicoidais com motor montado em linha, exigindo um comprimento total de acionamento de 850 mm. A fábrica precisava reduzir a largura do transportador para caber em um corredor estreito. Ao mudar para nosso projeto de caixa de engrenagens sem-fim com montagem de motor em ângulo reto, o comprimento do acionamento foi reduzido para 460 mm – uma redução de 46%. Isto permitiu que a fábrica instalasse o transportador no corredor disponível sem quaisquer modificações estruturais. A caixa de engrenagens sem-fim também forneceu a taxa de redução necessária de 20:1 em um único estágio, reduzindo ainda mais a contagem de componentes e simplificando a montagem.

Além disso, o design em ângulo reto permite que a caixa de engrenagens helicoidais seja colocada diretamente no ponto de aplicação de energia, reduzindo a necessidade de eixos de transmissão longos, rolamentos adicionais e estruturas de suporte. Nossa fábrica emGrupo de tecnologia Raydafon Co., limitadooferece opções personalizadas de extensão de eixo que permitem que a saída da caixa de engrenagens se encaixe diretamente no eixo de entrada da máquina, eliminando a necessidade de um flange de acoplamento separado. Esta abordagem integrada não só economiza espaço, mas também reduz o número de pontos críticos de alinhamento, melhorando a confiabilidade geral. Em resumo, a geometria em ângulo reto da caixa de engrenagens sem-fim é a base de sua compacidade e é um dos principais motivos pelos quais os projetistas escolhem a tecnologia sem-fim para aplicações com espaço limitado.

Como a alta densidade de torque reduz o tamanho da caixa de engrenagens sem sacrificar o desempenho?

A densidade de torque – a quantidade de torque fornecida por unidade de tamanho da caixa de engrenagens – é um parâmetro crítico para projetos de equipamentos compactos. A caixa de engrenagens sem-fim se destaca nesta área devido à ação de deslizamento entre o sem-fim e a roda sem-fim, o que permite uma grande área de contato para distribuição de carga. Ao contrário das engrenagens de dentes retos ou helicoidais, onde apenas alguns dentes estão em contato a qualquer momento, a engrenagem helicoidal tem engate contínuo dos dentes ao longo do comprimento do sem-fim, distribuindo a carga por uma superfície maior. Isso permite que a caixa de engrenagens sem-fim atinja maior capacidade de torque do que as caixas de engrenagens de eixo paralelo com a mesma distância central. Consequentemente, uma caixa de engrenagens sem-fim menor pode suportar o mesmo torque que uma alternativa maior e mais pesada, contribuindo diretamente para a compacidade do equipamento.

Fatores-chave que melhoram a densidade de torque em nosso projeto de caixa de engrenagens sem-fim:

• Perfil dentário otimizado (tipo ZAI ou ZI):Nossa caixa de engrenagens sem-fim utiliza uma rosca sem-fim temperada e retificada com perfil ZI (evolvente), combinada com uma roda sem-fim de bronze. Esta combinação proporciona alta capacidade de carga e baixo coeficiente de atrito, permitindo que a caixa de engrenagens transmita até 1.500 Nm de torque em uma caixa de distância central tamanho 63.
• Seleção de rolamentos de alta qualidade:Usamos rolamentos de rolos cônicos no eixo sem-fim e rolamentos de contato angular para serviço pesado no eixo de saída. Esses rolamentos podem suportar cargas radiais e axiais, garantindo que a caixa de engrenagens mantenha sua classificação de torque mesmo sob condições de carga radial.
• Melhor lubrificação e resfriamento:A carcaça da caixa de engrenagens sem-fim é projetada com grande capacidade interna de óleo e aletas de resfriamento, permitindo que o calor se dissipe rapidamente. Isso significa que a caixa de engrenagens pode operar continuamente com torque nominal sem redução de potência térmica, o que de outra forma exigiria uma unidade maior.
• Verme endurecido (58-62 HRC):Nossos sem-fim são endurecidos após a retificação, resultando em uma superfície resistente ao desgaste com um núcleo resistente. Isto prolonga a vida útil da caixa de velocidades e mantém a capacidade de binário ao longo de milhões de ciclos.

Para quantificar a vantagem da densidade de torque, comparamos nossa caixa de engrenagens helicoidais (distância central de 80 mm) com uma caixa de engrenagens helicoidal de tamanho semelhante. A caixa de engrenagens sem-fim atingiu um torque de saída nominal de 2.100 Nm, enquanto a unidade helicoidal forneceu 1.400 Nm no mesmo volume de carcaça. Essa densidade de torque 50% maior significa que os projetistas de equipamentos podem usar uma caixa de engrenagens sem-fim menor para obter o mesmo desempenho, economizando espaço e peso. Em aplicações de equipamentos móveis, como máquinas agrícolas ou equipamentos de movimentação de materiais, esta redução de peso também melhora a eficiência de combustível e reduz a carga estrutural.

Nossa fábrica também desenvolveu uma variante de design chamada caixa de engrenagens sem-fim "densa ao torque", que usa um óleo sintético especialmente formulado que reduz o atrito em 30%, permitindo uma saída de torque ainda maior sem aumentar a distância central. Esta variante é popular em aplicações como máquinas formadoras de rolos e equipamentos de imagens médicas, onde o espaço é extremamente limitado, mas o alto torque é essencial. Ao escolher o design correto da caixa de engrenagens sem-fim da Raydafon, os projetistas de equipamentos podem obter um layout mais compacto sem comprometer a potência ou a confiabilidade.

Quais são as principais especificações de nossa série de caixas de engrenagens sem-fim?

Raydafon Technology Group Co., Limited oferece uma ampla gama de tamanhos de caixas de engrenagens sem-fim, desde unidades em miniatura (distância central 30 mm) até modelos para serviços pesados ​​(distância central 200 mm). Cada série está disponível com uma variedade de taxas de redução (5:1 a 100:1), opções de montagem e configurações de eixo de saída. A tabela abaixo resume as especificações de nossos modelos de caixa de engrenagens sem-fim mais populares, que são amplamente utilizados em equipamentos de embalagem, transporte e automação. Todas as unidades são testadas de acordo com os padrões ISO 9001 e estão disponíveis com certificação ATEX para atmosferas explosivas. Nossa fábrica também oferece um serviço de dimensionamento personalizado para atender às suas necessidades exatas de torque e espaço.

Além dos tamanhos padrão, nossa fábrica oferece uma versão "curta" da caixa de engrenagens sem-fim com comprimento de carcaça reduzido para aplicações onde a profundidade total é crítica. Isto é conseguido através da utilização de um arranjo de rolamentos mais compacto e de um reservatório de óleo reduzido, sem sacrificar a classificação de torque devido à nossa geometria interna otimizada. Também oferecemos uma variante de aço inoxidável para indústrias alimentícias e farmacêuticas, onde são necessárias conformidade com lavagem e resistência à corrosão. Todos os nossos produtos de caixa de engrenagens sem-fim têm garantia de 2 anos e incluem um manual do usuário detalhado com recomendações de lubrificação e cronogramas de manutenção.

Nossa fábrica também fornece tamanhos de furo personalizados, dimensões de chaveta e flanges de montagem para combinar com seu equipamento existente. Mantemos um extenso estoque de unidades de caixa de engrenagens sem-fim padrão para entrega imediata e podemos produzir pedidos personalizados com prazos de entrega de até 15 dias úteis. Nossa equipe de engenharia está disponível para ajudá-lo a selecionar a caixa de engrenagens sem-fim ideal para o layout de seu equipamento compacto, considerando não apenas torque e relação, mas também restrições de espaço, fatores ambientais e requisitos de ruído.

Como as opções de eixo oco e motor integrado podem economizar ainda mais espaço?

Além da geometria em ângulo reto e da alta densidade de torque, a caixa de engrenagens sem-fim oferece recursos de design adicionais que reduzem drasticamente a área ocupada pelo equipamento. Duas das mais impactantes são a opção de eixo de saída oco e a configuração de motor integrado (motorredutor). Uma caixa de engrenagens sem-fim de eixo oco permite que o eixo acionado da máquina passe diretamente pela saída da caixa de engrenagens, eliminando a necessidade de um acoplamento, um suporte de rolamento separado e um mecanismo de alinhamento. Esta conexão direta não só economiza espaço, mas também reduz o número de componentes, diminuindo os custos e os requisitos de manutenção. Nossa fábrica desenvolveu uma linha de redutores de eixo oco com conexões chavetadas ou de disco de contração, cobrindo diâmetros de eixo de 14 mm a 75 mm.

Principais benefícios de economia de espaço dos projetos de eixo oco e motores integrados:

• O eixo oco elimina o comprimento do acoplamento:Numa configuração tradicional, o eixo de saída da caixa de velocidades liga-se ao eixo da máquina através de um acoplamento flexível, que pode adicionar 80 a 150 mm de comprimento axial. A caixa de engrenagens sem-fim de eixo oco é montada diretamente no eixo da máquina, reduzindo o comprimento total do trem de força nessa quantidade.
• O motor integrado reduz a altura total:Nossa versão de motor integrado (motorredutor) aloja o motor diretamente na carcaça de entrada do redutor. Isso remove o pé do motor e o acoplamento, diminuindo a altura total e permitindo que o acionamento caiba sob transportadores com pouca folga ou bases de máquinas.
• Eliminação dos rolamentos do eixo:Como a caixa de engrenagens de eixo oco suporta o eixo da máquina através de seus rolamentos internos, você não precisa mais de rolamentos separados na estrutura da máquina. Isso reduz a área ocupada e o custo do equipamento.
• Instalação e alinhamento simplificados:A montagem direta do eixo oco garante concentricidade e elimina a necessidade de alinhamento preciso durante a instalação. Isto reduz o tempo e a habilidade necessários para a montagem, o que é particularmente benéfico para máquinas de produção de alto volume.

Para ilustrar o potencial de economia de espaço desses recursos, consideremos uma aplicação de acionamento de transportador. Um projeto convencional com caixa de engrenagens helicoidais montada nos pés, acoplamento flexível, motor e acionamento por correia poderia ocupar 900 mm de comprimento. Utilizando nosso redutor de eixo oco com motoredutor integrado, o comprimento do acionamento foi reduzido para 510 mm. O motor integrado também eliminou a placa de base do motor, economizando 100 mm adicionais de largura. A área total da máquina foi reduzida em 34%, permitindo que o equipamento fosse colocado em uma célula de produção mais compacta e melhorando o fluxo de material na fábrica.

Nossa fábrica na Raydafon Technology Group Co., Limited também oferece uma versão de "braço de torque compacto" da caixa de engrenagens sem-fim, que usa um braço de reação em vez de um suporte de pé ou flange. Este projeto permite que a caixa de engrenagens seja suspensa no eixo da máquina, exigindo zero espaço no piso. Isto é particularmente útil em equipamentos móveis ou em aplicações onde a montagem insuficiente é impossível. Fornecemos essas soluções compactas de caixa de engrenagens helicoidais com braço de torque para veículos guiados automaticamente (AGVs), onde cada milímetro de espaço é crítico.

Em resumo, o eixo oco e as opções de motor integrado transformam a caixa de engrenagens helicoidais de um simples componente em uma solução de acionamento completa que reduz ativamente a área ocupada pelo equipamento. Ao eliminar acoplamentos, rolamentos e bases de montagem, esses projetos apoiam a tendência de máquinas mais compactas, eficientes e econômicas. Nossa fábrica pode fornecer modelos CAD 3D de cada configuração de caixa de engrenagens sem-fim para ajudá-lo a integrar o inversor perfeitamente ao projeto de sua máquina.

Perguntas frequentes (FAQ)

Pergunta 1: Como a caixa de engrenagens helicoidais se compara a uma caixa de engrenagens cônica helicoidal em termos de compacidade?

Resposta: A caixa de engrenagens sem-fim é geralmente mais compacta do que uma caixa de engrenagens cônicas para o mesmo torque e relação, especialmente em reduções de estágio único acima de 15:1. A caixa de engrenagens cônica-helicoidal requer dois estágios para atingir uma proporção de 20:1, enquanto a caixa de engrenagens sem-fim consegue isso em um estágio, economizando cerca de 30% no comprimento. Além disso, a caixa de engrenagens sem-fim possui uma área de montagem mais simples porque não requer uma base de montagem separada para o eixo intermediário. No entanto, a caixa de engrenagens sem-fim é um pouco menos eficiente que a helicoidal cônica (normalmente 80-90 por cento vs. 95-97 por cento), mas para muitas aplicações, a economia de espaço justifica a menor compensação de eficiência. Nossa fábrica fornece dados de eficiência e comparação de espaço para qualquer aplicação mediante solicitação.

Pergunta 2: Uma caixa de engrenagens sem-fim pode ser montada verticalmente para economizar ainda mais espaço?

Resposta: Sim, nossa caixa de engrenagens sem-fim foi projetada para orientações de montagem versáteis, incluindo vertical (eixo de entrada horizontal, eixo de saída vertical ou vice-versa). A montagem vertical pode ser benéfica em equipamentos onde o eixo acionado é vertical, como em misturadores ou mesas rotativas. Contudo, atenção especial deve ser dada à lubrificação e vedação. Nossa fábrica oferece projetos de caixas de engrenagens sem-fim orientadas verticalmente com níveis de óleo, respiros e vedações específicos para evitar vazamento de óleo e garantir a lubrificação adequada. Fornecemos instruções detalhadas de montagem e um kit de vedação específico para instalações verticais. O tamanho compacto da caixa de engrenagens sem-fim é mantido mesmo em configurações verticais.

Pergunta 3: Como o projeto do eixo oco afeta a classificação de torque da caixa de engrenagens?

Resposta: O projeto do eixo oco não reduz a classificação de torque da caixa de engrenagens, pois a carcaça e os rolamentos da caixa de engrenagens são classificados para lidar com o torque total transmitido. O eixo oco é dimensionado para acomodar o eixo da máquina, e a chaveta ou disco de contração é projetado para transmitir o torque sem escorregar. Em nossa caixa de engrenagens sem-fim, o eixo oco é suportado por rolamentos reforçados em ambas as extremidades, garantindo que a capacidade de torque seja a mesma da versão de eixo sólido. No entanto, a carga radial admissível no eixo oco pode ser ligeiramente menor do que em um eixo sólido devido ao material reduzido do eixo. Nossa fábrica fornece classificações de carga radial específicas para cada modelo de eixo oco.

Pergunta 4: As caixas de engrenagens sem-fim são mais barulhentas do que outros tipos de caixas de engrenagens em layouts compactos?

Resposta: As caixas de engrenagens sem-fim podem ser mais barulhentas do que as caixas de engrenagens helicoidais, especialmente em altas velocidades, devido ao atrito deslizante entre a roda sem-fim e a roda sem-fim. No entanto, nosso projeto de caixa de engrenagens sem-fim incorpora vários recursos para reduzir o ruído, incluindo roscas sem-fim retificadas com precisão (grau ISO 6), padrões de contato dos dentes otimizados e materiais de alojamento com isolamento acústico. Nossa fábrica também oferece uma versão "silenciosa" com uma roda sem-fim de bronze especificamente ligada para reduzir o atrito e o ruído. Em layouts compactos, onde a caixa de engrenagens pode estar mais próxima do operador, recomendamos nossa série silenciosa para atender às normas de ruído no local de trabalho. Fornecemos dados de nível de ruído (dB a 1 metro) para cada modelo de caixa de engrenagens sem-fim.

Pergunta 5: Quais personalizações o Raydafon Technology Group Co., Limited oferece para caixas de engrenagens sem-fim usadas em equipamentos compactos?

Resposta: Oferecemos amplas opções de personalização para se adequar a projetos de equipamentos compactos: comprimentos ou diâmetros especiais de eixo de saída, adaptadores de motor personalizados, múltiplas configurações de eixo de saída (extensão simples/dupla, oca ou estriada), limitadores de torque integrados e pés de montagem personalizados. Também fornecemos assistência de projeto para minimizar o envelope, como usar um eixo de entrada mais curto ou integrar a caixa de engrenagens na própria estrutura da máquina. Nossa fábrica possui uma equipe interna de engenharia que pode trabalhar com seus arquivos CAD para otimizar o posicionamento da caixa de engrenagens sem-fim. Oferecemos consultas iniciais gratuitas e podemos fornecer modelos 3D para integração. Contacte-nos com as suas restrições específicas de espaço e proporemos uma solução à sua medida.

Conclusão: Alcance a máxima eficiência de espaço com a caixa de engrenagens Worm

A caixa de engrenagens sem-fim é a principal escolha para engenheiros que buscam obter layouts de equipamentos compactos sem comprometer o torque ou a confiabilidade. Sua transmissão de potência em ângulo reto, alta densidade de torque, opção de eixo oco e recursos de motor integrados trabalham juntos para reduzir a área ocupada pela máquina em até 35%. Na Raydafon Technology Group Co., Limited, nossa fábrica projetou séries de caixas de engrenagens sem-fim que não são apenas compactas, mas também duráveis, eficientes e personalizáveis ​​para suas necessidades específicas de aplicação. Esteja você projetando um novo transportador, uma máquina de embalagem ou um robô móvel, nossa caixa de engrenagens helicoidais pode ajudá-lo a colocar mais funções em menos espaço.

Pronto para otimizar o layout do seu equipamento com uma solução compacta de caixa de engrenagens sem-fim?Entre em contato com Raydafon Technology Group Co., Limited hojepara uma revisão abrangente do projeto. Forneça seu torque, velocidade, espaço de montagem e requisitos ambientais, e nossa equipe de engenharia entregará uma proposta personalizada, incluindo modelos 3D, curvas de desempenho e uma cotação de preço. Oferecemos testes de amostras grátis em nossa fábrica e entrega rápida em todo o mundo.Solicite agora sua consulta gratuita da Raydafon Technology Group Co., Limited e dê o primeiro passo em direção a um equipamento mais compacto e eficiente com nossa caixa de engrenagens sem-fim premium.
