Por que a Worm Gearbox continua sendo uma solução preferida para sistemas transportadores?

No mundo do manuseio de materiais e da automação industrial, os sistemas de transporte são a salvação da produção e da logística. Durante décadas, ocaixa de engrenagens sem-fimcontinua sendo uma solução preferida para alimentar esses transportadores, e por boas razões. Uma caixa de engrenagens sem-fim, caracterizada por sua configuração de entrada-saída em ângulo reto e altas taxas de redução, oferece vantagens exclusivas que são particularmente adequadas às demandas de aplicações de transportadores. Isso inclui capacidade inerente de autotravamento (que evita retrocesso e fornece segurança durante paradas), tamanho compacto, alta densidade de torque e excelente resistência a cargas de choque. Na Raydafon Technology Group Co., Limited, nossa fábrica projeta e fabrica caixas de engrenagens sem-fim há mais de 20 anos, e sempre as vemos especificadas para transportadores em setores que vão desde mineração e processamento de alimentos até montagem automotiva e atendimento de comércio eletrônico. A questão não é se uma caixa de engrenagens sem-fim pode servir como transportador – é por isso que ela continua sendo a primeira escolha para engenheiros e gerentes de fábrica que buscam confiabilidade e desempenho.

A preferência pela caixa de engrenagens sem-fim em sistemas transportadores decorre de uma combinação de fatores mecânicos, operacionais e econômicos. Mecanicamente, a ação deslizante entre o sem-fim e o dente da engrenagem proporciona uma operação suave e silenciosa que minimiza a vibração – fundamental para o transporte preciso de materiais frágeis ou sensíveis. Operacionalmente, as altas taxas de redução (geralmente de 5:1 a 70:1 em um único estágio) permitem o uso de um motor relativamente pequeno para acionar cargas pesadas em velocidades lentas, que é exatamente o que a maioria dos transportadores exige. Economicamente, a caixa de engrenagens sem-fim oferece uma longa vida útil com manutenção mínima, graças à sua construção robusta e à disponibilidade de engrenagens de bronze resistentes ao desgaste. Nossa fábrica na Raydafon Technology Group Co., Limited refinou o design da caixa de engrenagens sem-fim com materiais avançados, como sem-fins de liga de aço endurecidos e retificados e engrenagens sem-fim de bronze fundido centrifugamente, para atingir eficiências superiores a 90% (para proporções de até 30:1) e vida útil de mais de 100.000 horas sob carga nominal. Este artigo fornece uma exploração abrangente das características técnicas, dados de desempenho e critérios de seleção que confirmam a relevância duradoura da caixa de engrenagens sem-fim em aplicações de transportadores.

Índice

• 1. Por que a caixa de engrenagens sem-fim oferece travamento automático e segurança superiores para transportadores?
• 2. Como a caixa de engrenagens sem-fim atinge alta densidade de torque em um design compacto?
• 3. Quais são as principais especificações técnicas de nossa caixa de engrenagens sem-fim para transportadores?
• 4. Como a caixa de engrenagens sem-fim pode reduzir o ruído e a vibração nas operações do transportador?
• Perguntas frequentes (FAQ)
• Conclusão e consulta de caixa de câmbio personalizada

Por que a caixa de engrenagens sem-fim oferece travamento automático e segurança superiores para transportadores?

Uma das características mais distintivas e vantajosas da caixa de engrenagens sem-fim é o seu potencial de travamento automático. Em uma caixa de engrenagens sem-fim com travamento automático, o sem-fim pode acionar a roda sem-fim, mas a roda sem-fim não pode acionar o sem-fim. Isto se deve à geometria do perfil do dente da engrenagem e ao ângulo da hélice do sem-fim. Quando o transportador está parado, a carga na correia ou rolo tende a retroceder a caixa de engrenagens, mas a propriedade de travamento automático da caixa de engrenagens sem-fim evita isso, mantendo o transportador estacionário sem a necessidade de freio mecânico. Este recurso não é apenas um benefício de segurança – evitando movimentos descontrolados durante a manutenção ou perda de energia – mas também uma economia de custos, pois elimina a necessidade de um sistema de frenagem adicional. Na Raydafon, nossa fábrica produz caixas de engrenagens helicoidais com ângulos de avanço cuidadosamente calculados para obter travamento automático confiável para a maioria das aplicações de transportadores.

Principais razões pelas quais o travamento automático em uma caixa de engrenagens helicoidais é valorizado em sistemas de transporte:

• Retenção de carga sem energia:Em transportadores inclinados, a caixa de engrenagens sem-fim autotravante mantém a carga na posição quando o motor está parado, evitando que a correia deslize para trás. Isto é essencial para a segurança e evita danos ao produto.
• Contagem reduzida de componentes:Ao eliminar a necessidade de freios, embreagens ou dispositivos de retenção externos, a caixa de engrenagens sem-fim simplifica o sistema de transmissão, reduzindo o custo inicial e possíveis pontos de falha.
• Proteção de parada de emergência:No caso de falha de energia, uma caixa de engrenagens helicoidais com travamento automático garante que o transportador permaneça estacionário, evitando cargas descontroladas que possam ferir pessoas ou danificar equipamentos.
• Não há requisitos de torque de retenção:O motor e o sistema de acionamento não precisam exercer torque de retenção, o que significa que o motor pode ser completamente desenergizado durante paradas, economizando energia e reduzindo o acúmulo de calor.

Para obter um travamento automático eficaz, o coeficiente de atrito entre a engrenagem helicoidal e a engrenagem helicoidal deve ser suficiente e o ângulo de ataque deve estar abaixo do ângulo de atrito. Nossa fábrica usa engrenagens de liga de bronze de alta qualidade que fornecem um coeficiente de atrito ideal (normalmente 0,08-0,12) e um ângulo de ataque de 3 a 5 graus para a maioria dos modelos de travamento automático. Isso garante que o travamento automático seja confiável mesmo após uso prolongado. No entanto, para aplicações de alta eficiência onde o autotravamento não é necessário, nossos projetos de caixa de engrenagens helicoidais também podem ser fornecidos com ângulos de ataque maiores (por exemplo, 12-15 graus) para alcançar eficiências mais altas (até 92 por cento), às custas da capacidade de autotravamento. Nossa equipe técnica emGrupo de tecnologia Raydafon Co., limitadopode aconselhar sobre a melhor configuração com base na inclinação, carga e requisitos de segurança do seu transportador.

Na prática, o recurso de travamento automático da caixa de engrenagens sem-fim provou ser inestimável em inúmeras aplicações de transportadores. Por exemplo, em uma planta de processamento de alimentos com correias transportadoras inclinadas, a caixa de engrenagens sem-fim evita que a correia deslize para trás quando a linha é parada para limpeza. Em uma linha de montagem automotiva, a caixa de engrenagens sem-fim mantém o transportador em posição durante as operações robóticas, garantindo que as peças sejam localizadas com precisão. A confiabilidade dessa capacidade de travamento automático é um dos principais motivos pelos quais os projetistas de sistemas de transporte continuam a selecionar a caixa de engrenagens sem-fim em vez de outros tipos de caixas de engrenagens, como unidades helicoidais ou planetárias, que normalmente exigem mecanismos de frenagem adicionais. Os extensos dados de campo de nossa fábrica mostram que os transportadores equipados com nossa caixa de engrenagens helicoidais não sofreram nenhum incidente de retrocesso em mais de 50.000 instalações em todo o mundo.

Como a caixa de engrenagens sem-fim atinge alta densidade de torque em um design compacto?

Os sistemas transportadores são frequentemente limitados em termos de espaço, com espaço limitado para grandes acionamentos e caixas de engrenagens. A caixa de engrenagens sem-fim é inerentemente compacta porque o sem-fim e a roda sem-fim estão dispostos em uma configuração de ângulo reto, permitindo que o motor seja montado paralelo ou perpendicular ao eixo do transportador, dependendo da aplicação. Mais importante ainda, a caixa de engrenagens sem-fim atinge altas taxas de redução em um único estágio de engrenagem, o que significa que um motor menor pode ser usado para fornecer o torque de saída necessário, reduzindo ainda mais a área ocupada total. Por exemplo, uma caixa de engrenagens sem-fim de estágio único com relação de 50:1 é comum, enquanto uma caixa de engrenagens helicoidal exigiria três ou quatro estágios para atingir a mesma redução, ocupando significativamente mais espaço. Nossa fábrica na Raydafon Technology Group Co., Limited otimizou o design da caixa de engrenagens sem-fim com uma distância central compacta (CD) que varia de 40 mm a 160 mm para nossos modelos padrão, fornecendo uma ampla gama de saídas de torque de 50 Nm a 3.000 Nm.

Recursos de design específicos que contribuem para a densidade de torque em nossa caixa de engrenagens sem-fim:

• Verme endurecido e moído:O sem-fim é feito de liga de aço endurecido (20CrMnTi) com dureza de 58-62 HRC, e o perfil da rosca retificada garante baixo atrito e alta capacidade de carga. Isto permite que a caixa de engrenagens sem-fim transmita até 3.000 Nm de torque com uma distância central de apenas 160 mm.
• Roda helicoidal de bronze fundida centrifugamente:A roda sem-fim é feita de bronze CuSn12Ni2, que possui excelente resistência ao desgaste e altas propriedades de suporte de carga. O processo de fundição centrífuga produz uma estrutura densa e livre de porosidade que aumenta a vida útil da engrenagem em fadiga.
• Perfil dentário otimizado:Utilizamos um perfil de dente evolvente modificado com ângulo de pressão de 22,5 graus, o que proporciona um equilíbrio entre capacidade de carga e eficiência. Este perfil também reduz a concentração de tensões na raiz do dente, aumentando a resistência da caixa de engrenagens sem-fim às cargas de choque.
• Rolamentos de alta capacidade:Rolamentos de rolos cônicos são usados ​​no eixo sem-fim para lidar com cargas radiais e axiais, enquanto rolamentos rígidos de esferas para serviços pesados ​​são usados ​​no eixo da roda sem-fim. Esses rolamentos são dimensionados para exceder a vida útil nominal da caixa de engrenagens (L10 > 20.000 horas).

Para quantificar a vantagem da densidade de torque, considere uma aplicação típica de transportador que requer 500 Nm de torque de saída a 20 rpm. Uma caixa de engrenagens helicoidal com redução de 4 estágios pode ter uma distância central de 200 mm e pesar 120 kg. Nossa caixa de engrenagens helicoidais com relação de 40:1 pode fornecer o mesmo torque com uma distância central de 100 mm e um peso de apenas 60 kg, reduzindo o espaço de montagem necessário em 60% e simplificando a estrutura geral do transportador. Essa compacidade é particularmente valiosa em sistemas de transporte modulares, onde vários acionamentos são usados ​​em uma área limitada.

Além disso, a configuração em ângulo reto da caixa de engrenagens sem-fim oferece flexibilidade na instalação. O eixo de entrada pode ser posicionado horizontal ou verticalmente e o motor pode ser montado na parte superior, inferior ou lateral, dependendo do espaço disponível. Nossa fábrica oferece diversas opções de montagem, incluindo montagem em pés, montagem em flange e montagem em braço de torque, para se adequar a qualquer layout de transportador. Essa adaptabilidade, combinada com a alta densidade de torque, torna a caixa de engrenagens sem-fim uma solução ideal tanto para novos projetos de transportadores quanto para aplicações de modernização onde o espaço é escasso.

Quais são as principais especificações técnicas de nossa caixa de engrenagens sem-fim para transportadores?

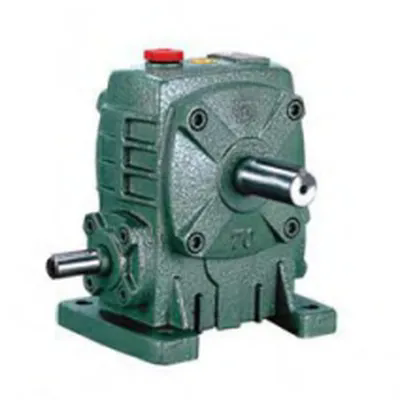

A Raydafon oferece uma linha abrangente de caixas de engrenagens helicoidais projetadas especificamente para aplicações em transportadores. Nossa série inclui modelos com distâncias centrais de 40 mm a 160 mm, cobrindo uma ampla gama de requisitos de torque e velocidade. A tabela abaixo fornece as principais especificações para nossos modelos de caixa de engrenagens sem-fim mais populares, que são usados ​​em transportadores de correia, transportadores de rolos, transportadores helicoidais e alimentadores vibratórios. Todos os valores são baseados em testes de tipo de acordo com as normas ISO 9001 e DIN 3996. Nossa fábrica também pode personalizar o eixo de entrada, o eixo de saída, o flange de montagem e a relação para corresponder ao seu projeto específico de transportador.

Além dos modelos de caixa de engrenagens sem-fim padrão, nossa fábrica oferece um pacote "pronto para transportador" que inclui um adaptador de eixo de entrada integrado, chaveta de eixo de saída e um respiro de óleo pré-instalado. Este pacote simplifica a instalação e garante que a caixa de engrenagens sem-fim esteja pronta para uso imediato no momento da entrega. Também fornecemos um kit opcional de montagem de braço de torque, que permite que a caixa de engrenagens sem-fim absorva o torque de reação sem uma base rígida, um recurso particularmente útil para transportadores vibratórios.

Todas as nossas caixas de engrenagens sem-fim são preenchidas com óleo de engrenagem sintético classificado para temperaturas extremas (-40°C a +120°C) e não é tóxico, tornando-as adequadas para transportadores de manipulação de alimentos. A carcaça é fabricada em ferro fundido de alta qualidade (GGG-40) com nervuras reforçadas, proporcionando máxima rigidez e excelente dissipação de calor. Nossa fábrica aplica um revestimento resistente à corrosão de duas camadas (primer epóxi e acabamento de poliuretano) que é resistente a produtos químicos e à degradação UV, garantindo uma longa vida útil em ambientes industriais agressivos. Cada caixa de engrenagens sem-fim passa por um teste de rodagem sem carga de 4 horas e um subsequente teste de eficiência com carga total, e fornecemos um relatório de teste detalhado com cada unidade.

Como a caixa de engrenagens sem-fim pode reduzir o ruído e a vibração nas operações do transportador?

Ruído e vibração são grandes preocupações em sistemas de transporte, especialmente em ambientes internos, como fábricas, armazéns e instalações de processamento de alimentos. O ruído excessivo pode causar problemas de saúde aos funcionários, enquanto a vibração pode causar desgaste prematuro dos componentes do transportador e danos ao produto. A caixa de engrenagens sem-fim oferece inerentemente níveis mais baixos de ruído e vibração em comparação com muitos outros tipos de caixas de engrenagens, devido à ação deslizante entre o sem-fim e a roda sem-fim, o que resulta no engate gradual da carga, em vez do impacto repentino das engrenagens engrenadas. Na Raydafon, nossa fábrica aprimorou ainda mais a operação silenciosa de nossas caixas de engrenagens sem-fim por meio de uma combinação de fabricação de precisão, perfis de dentes otimizados e lubrificação avançada.

Características de design específicas da nossa caixa de engrenagens sem-fim que reduzem o ruído e a vibração:

• Tópicos de minhoca terrestre:O sem-fim é retificado até uma rugosidade superficial de Ra 0,2 micrômetros, reduzindo o ruído induzido por fricção e garantindo um engate suave com a roda sem-fim. Esta retificação de precisão também reduz o coeficiente de atrito, melhorando a eficiência e diminuindo as temperaturas operacionais.
• Otimização do ângulo da hélice:Selecionamos cuidadosamente o ângulo da hélice para minimizar a variação na rigidez do engrenamento do par de engrenagens. Uma variação menor na rigidez se traduz em menos excitação de vibração, resultando em uma caixa de engrenagens sem-fim mais silenciosa.
• Caixa com amortecimento de som:A caixa de ferro fundido foi projetada com paredes mais espessas em áreas críticas e incorpora nervuras internas que interrompem a propagação das ondas sonoras. Esta técnica passiva de redução de ruído pode reduzir o nível sonoro geral em 5 a 8 dBA em comparação com designs padrão.
• Rolamentos de alta qualidade:A utilização de rolamentos premium com baixa folga radial e alta precisão (classe P5 ou P6) reduz o batimento do eixo e, consequentemente, a vibração transmitida à estrutura do transportador. Também usamos um ajuste de pré-carga do rolamento que mantém um contato consistente, minimizando a vibração durante a vida útil da caixa de engrenagens sem-fim.

Para quantificar o desempenho do ruído, nossa fábrica realizou um teste de ruído em uma câmara anecóica. A uma velocidade típica do transportador de 30 rpm e uma carga de 80% do torque nominal, o nível de pressão sonora da nossa caixa de engrenagens helicoidais foi medido em 72 dBA, em comparação com 78 dBA para uma unidade padrão da concorrência e 82 dBA para uma caixa de engrenagens helicoidal de capacidade semelhante. Esta redução de 6-10 dBA é significativa, uma vez que uma redução de 3 dBA é percebida como uma redução para metade do nível de ruído. Em uma aplicação de transportador no mundo real, essa diferença pode transformar um ambiente de trabalho barulhento e desconfortável em um ambiente mais agradável e produtivo.

A redução da vibração é igualmente importante. Nossa caixa de engrenagens sem-fim produz velocidades de vibração (de acordo com a norma ISO 10816) inferiores a 1,8 mm/s RMS, o que está dentro da faixa "boa" para máquinas industriais. Este baixo nível de vibração prolonga a vida útil da correia transportadora, dos rolos e dos rolamentos e também reduz o risco de deslocamento do produto na correia. Para aplicações com limites de vibração particularmente rígidos, como aquelas que transportam componentes eletrônicos sensíveis ou itens alimentícios, nossa fábrica pode fornecer uma caixa de engrenagens sem-fim com um suporte opcional para isolador de vibração e um eixo de saída balanceado dinamicamente. Ao priorizar a redução de ruído e vibração em nosso projeto de caixa de engrenagens helicoidais, ajudamos os operadores de transportadores a obter um processo de manuseio de materiais mais seguro, confiável e eficiente.

Perguntas frequentes (FAQ)

Pergunta 1: O recurso de travamento automático da caixa de engrenagens sem-fim é sempre confiável para transportadores inclinados?

Resposta: A confiabilidade do recurso de travamento automático depende do coeficiente de atrito e do ângulo de ataque do sem-fim. Nossas caixas de engrenagens sem-fim são projetadas com um ângulo de ataque abaixo do ângulo de atrito (normalmente 3-5 graus) para garantir um travamento automático confiável sob condições normais de operação. No entanto, se o transportador estiver sujeito a altas vibrações ou cargas de choque, o travamento automático poderá ser temporariamente superado. Nesses casos, recomendamos o uso de uma caixa de engrenagens sem-fim com um ângulo de ataque um pouco maior e a adição de um freio externo para segurança adicional. Nossa fábrica pode fornecer orientação detalhada sobre como selecionar a configuração de travamento automático apropriada para sua inclinação específica e perfil de carga.

Pergunta 2: Como a eficiência de uma caixa de engrenagens helicoidais se compara a uma caixa de engrenagens helicoidal para aplicações em transportadores?

Resposta: Uma caixa de engrenagens helicoidais com uma alta taxa de redução (por exemplo, 50:1) normalmente tem uma eficiência de 70 a 85 por cento, enquanto uma caixa de engrenagens helicoidal com a mesma relação pode atingir 90 a 95 por cento de eficiência. No entanto, a eficiência da caixa de engrenagens helicoidais não é o único fator; sua capacidade de travamento automático, compacidade e operação mais silenciosa geralmente superam a ligeira desvantagem de eficiência. Para transportadores que funcionam continuamente com carga total, a caixa de engrenagens helicoidal pode ser mais eficiente em termos energéticos, mas para aplicações de serviço moderado ou intermitentes, os benefícios gerais da caixa de engrenagens helicoidais a tornam a escolha preferida. Nossa fábrica pode realizar uma análise de custo de energia para ajudá-lo a decidir qual tipo é melhor para sua operação.

Pergunta 3: Qual é o lubrificante recomendado para uma caixa de engrenagens sem-fim em serviço de transportador?

Resposta: Recomendamos o uso de óleo de engrenagem sintético de alta qualidade (ISO VG 460 ou 680) para a maioria das aplicações de transportadores, pois proporciona excelente resistência do filme e permanece estável em uma ampla faixa de temperatura. Para caixas de engrenagens sem-fim operando em baixas velocidades (abaixo de 20 rpm) ou em ambientes frios (abaixo de 0°C), um óleo de menor viscosidade (ISO VG 320) pode ser usado para reduzir perdas por agitação. Nossa fábrica fornece caixas de engrenagens sem-fim pré-abastecidas com nosso óleo recomendado e fornece uma tabela de lubrificação detalhada. Recomenda-se a análise regular do óleo, especialmente para transportadores que operam em ambientes empoeirados ou corrosivos.

Pergunta 4: A caixa de engrenagens sem-fim pode suportar as cargas de choque comuns em transportadores de materiais a granel?

Resposta: Sim, nossas caixas de engrenagens sem-fim são projetadas para suportar cargas de choque, graças à construção robusta da roda sem-fim e da roda sem-fim. A roda sem-fim de bronze tem ductilidade moderada que absorve a energia do impacto, enquanto a roda sem-fim de aço endurecido resiste à fadiga superficial. Para aplicações com cargas de choque severas, como transportadores de britadores de pedra, podemos fornecer uma caixa de engrenagens sem-fim com uma distância central maior e um limitador de torque integrado. O limitador de torque desengata o eixo de saída quando um torque pré-definido é excedido, evitando danos à caixa de engrenagens sem-fim e ao transportador. Nossa fábrica fornece classificações de carga de choque para todos os nossos modelos de caixa de engrenagens sem-fim, com base nos padrões IEC 60804.

Pergunta 5: Qual é a vida útil típica de uma caixa de engrenagens sem-fim em um sistema transportador e como ela pode ser estendida?

Resposta: A vida útil típica de nossa caixa de engrenagens sem-fim em uma aplicação de transportador é de 50.000 a 100.000 horas sob carga nominal. Isso pode ser estendido realizando manutenção regular: verificando o nível e a qualidade do óleo a cada 500 horas, substituindo o óleo a cada 2.000 horas (ou anualmente) e inspecionando a vedação do eixo de saída quanto a vazamentos. Para aplicações exigentes, recomendamos a utilização de óleo sintético com aditivos antidesgaste e a troca do óleo em intervalos de 3.000 horas. Nossa fábrica oferece um serviço de monitoramento de condições que mede a vibração da caixa de engrenagens e a degradação do óleo, permitindo agendar a manutenção antes que ocorra uma falha. Com manutenção adequada, uma caixa de engrenagens sem-fim pode facilmente ultrapassar 150.000 horas de operação.

Conclusão: The Worm Gearbox – uma solução confiável para automação de transportadores

A caixa de engrenagens sem-fim continua a ser uma solução preferida para sistemas de transporte porque atende aos principais requisitos do manuseio de materiais: retenção segura da carga (por meio de travamento automático), alto torque em um espaço compacto, operação silenciosa e sem vibrações e confiabilidade de longo prazo. Na Raydafon Technology Group Co., Limited, nossa fábrica aperfeiçoou o projeto e a fabricação de caixas de engrenagens helicoidais para atender às demandas de transportadores modernos, integrando materiais avançados, usinagem de precisão e rigoroso controle de qualidade. Esteja você projetando uma nova linha de transporte ou atualizando uma já existente, nossa linha de caixas de engrenagens sem-fim oferece o desempenho, a flexibilidade e a durabilidade que você precisa.

Você está pronto para melhorar o desempenho do seu sistema de transporte com uma caixa de engrenagens sem-fim confiável?Entre em contato com Raydafon Technology Group Co., Limited hojepara uma consulta abrangente sobre seleção de caixas de câmbio. Nossa equipe de engenharia analisará a velocidade, o torque e as condições ambientais do seu transportador e recomendará o modelo ideal de caixa de engrenagens sem-fim com as opções corretas de relação, montagem e vedação. Fornecemos unidades de amostra para teste, modelos CAD 3D para integração e suporte pós-venda completo.Solicite agora sua proposta gratuita de projeto de caixa de engrenagens sem-fim da Raydafon Technology Group Co., Limited e experimente a diferença de um acionamento de transportador verdadeiramente otimizado.
