Como identificar os primeiros sinais de desgaste em uma caixa de engrenagens planetária durante a operação?

Detectando sinais precoces de desgaste em umcaixa de engrenagens planetáriasé uma habilidade crítica para engenheiros de manutenção e operadores de plantas, já que essas caixas de engrenagens são frequentemente o coração de máquinas pesadas em aplicações de mineração, cimento, energia eólica e marítima. A identificação precoce não significa esperar por um fracasso catastrófico; trata-se de reconhecer mudanças sutis nos padrões de vibração, perfis de temperatura e condições do óleo que sinalizam o início de corrosão, desgaste ou fadiga do rolamento. NoGrupo de tecnologia Raydafon Co., limitado, projetamos e fabricamos unidades de caixa de engrenagens planetárias há mais de duas décadas, e nossos dados de campo mostram que mais de 80% das falhas da caixa de engrenagens podem ser evitadas se os sinais forem detectados durante os primeiros 10% da vida útil do componente. Este artigo fornece uma abordagem sistemática para detectar estes sinais de alerta, utilizando uma combinação de monitorização online, inspecções periódicas e sensibilização operacional. Iremos orientá-lo através dos parâmetros específicos a serem medidos e dos limites que indicam a necessidade de intervenção.

A identificação do desgaste precoce em uma caixa de engrenagens planetária requer uma abordagem multissensorial que integra análise de vibração, termografia, análise de detritos de óleo e monitoramento de emissões acústicas. Cada método visa um mecanismo de falha diferente: a vibração captura desequilíbrios e anomalias na malha dos dentes, a temperatura detecta aumentos de atrito e quebra de lubrificação, a análise de óleo revela geração de desgaste de metal e aumento na contagem de partículas, e a emissão acústica capta ondas de tensão de alta frequência de rachaduras incipientes. Nossa fábrica desenvolveu um protocolo de diagnóstico abrangente para nossos produtos de caixa de engrenagens planetárias, que compartilharemos neste guia. Também fornecemos valores limite específicos para cada parâmetro de monitoramento, derivados de testes em mais de 2.000 caixas de engrenagens sob condições controladas de carga e velocidade. Ao final deste artigo, você estará preparado para implementar uma estratégia de manutenção baseada em condições que pode prolongar a vida útil da sua caixa de engrenagens planetárias em 300% e eliminar paradas não planejadas.

Índice

• 1. Quais são os principais mecanismos de desgaste em uma caixa de engrenagens planetária e seus sintomas?
• 2. Como a análise de vibração pode revelar desgaste precoce de engrenagens e rolamentos?
• 3. Quais são os principais parâmetros operacionais a serem monitorados em nossa série de caixas de engrenagens planetárias?
• 4. Como a análise de óleo e o monitoramento de detritos sinalizam falhas incipientes?
• Perguntas frequentes (FAQ)
• Conclusão e suporte para monitoramento de condições

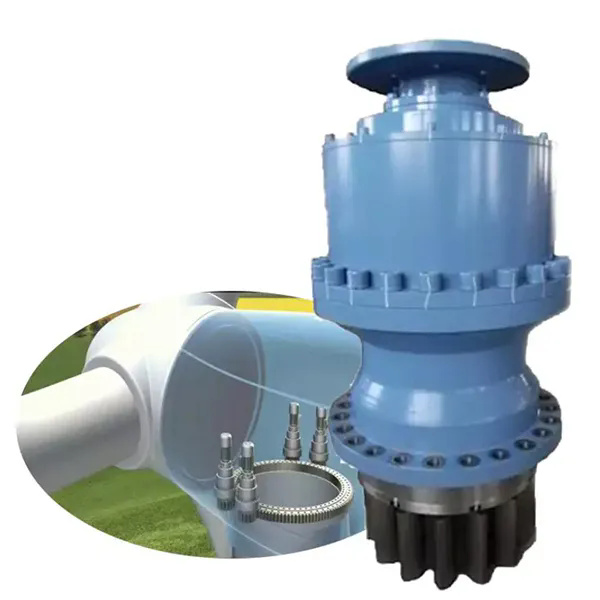

Quais são os principais mecanismos de desgaste em uma caixa de engrenagens planetária e seus sintomas?

Uma caixa de engrenagens planetárias é um conjunto sofisticado de engrenagem solar, engrenagens planetárias, coroa dentada e um transportador planetário, todos operando sob altas tensões de contato e velocidades de deslizamento. Os principais mecanismos de desgaste incluem desgaste abrasivo (proveniente de lubrificante contaminado), desgaste adesivo (desgaste devido à quebra da lubrificação limite), desgaste por fadiga (pitting e lascamento) e desgaste corrosivo (proveniente de umidade ou aditivos agressivos). Cada mecanismo produz sintomas iniciais distintos que podem ser detectados antes que a caixa de câmbio falhe catastroficamente. Nossa fábrica documentou que mais de 60 por cento das falhas da caixa de engrenagens planetárias se originam de corrosão nos dentes da engrenagem planetária, seguida de lascamento da pista do rolamento. A compreensão desses mecanismos ajuda você a concentrar seus esforços de monitoramento nos componentes mais vulneráveis.

Primeiros sintomas de desgaste por mecanismo:

• Desgaste abrasivo:Causada por partículas duras (sílica, detritos de desgaste) no óleo. Os primeiros sinais incluem um aumento gradual no nível de ruído da caixa de velocidades, especialmente durante a aceleração, e um aumento mensurável na contagem de partículas do óleo (código ISO 4406 aumentando de 18/16/13 para 21/19/16). A superfície do dente da engrenagem parece opaca ou fosca sob inspeção minuciosa, com marcas finas de arranhões.
• Desgaste adesivo (arranhões):Ocorre quando a película de óleo se rompe devido a altas temperaturas de contato ou baixa viscosidade. Os primeiros sintomas incluem um aumento repentino na temperatura da carcaça da caixa de engrenagens (mais de 10°C acima do estado estacionário normal) e picos intermitentes de vibração de alta frequência que correspondem aos harmônicos da malha da engrenagem. Em alguns casos, é detectável um leve cheiro de óleo queimado.
• Desgaste por fadiga (corrosão):O modo de falha mais comum em projetos de caixas de engrenagens planetárias. A corrosão precoce aparece como pequenas cavidades no dedendo do dente (área da raiz) das engrenagens planetárias. Os sintomas incluem uma mudança característica na amplitude da frequência da engrenagem, muitas vezes aumentando de 15 a 20 por cento em relação à linha de base, e o aparecimento de partículas metálicas microscópicas no filtro de óleo (visíveis ao microscópio como partículas de formato irregular de 10 a 50 mícrons).
• Fadiga do rolamento:Os rolamentos (de rolos cônicos ou cilíndricos) suportam os pinos planetários e a engrenagem solar. Os primeiros sinais incluem um aumento nas bandas de vibração subharmônicas (em torno de 1x e 2x velocidades do eixo) e aumento do movimento axial ou "folga" no eixo de entrada, mensurável com um relógio comparador. Além disso, a frequência característica do rolamento (BPFO, BPFI) começa a modular com bandas laterais.

Além desses mecanismos, o desalinhamento e o desequilíbrio podem acelerar o desgaste. Uma caixa de engrenagens planetárias operando com desalinhamento entre os eixos de entrada e saída geralmente apresenta uma frequência rotacional dominante 1x no espectro de vibração, acompanhada por altos níveis de harmônicos 2x e 3x. Nossa fábrica recomenda estabelecer uma assinatura básica para cada caixa de engrenagens planetárias quando ela for nova ou logo após uma grande revisão. Esta linha de base deve incluir espectros de vibração, perfis de temperatura e dados de amostras de óleo. Qualquer desvio desta linha de base em mais de 10 por cento deverá desencadear uma investigação detalhada. Fornecemos um serviço de registro de linha de base para todos os nossos produtos de caixa de engrenagens planetárias, usando nosso software proprietário de monitoramento de condição.

Também é essencial compreender que o desgaste não progride linearmente. Uma vez iniciado o pite, a concentração de tensão acelera a remoção do material e a caixa de engrenagens pode falhar em menos de 100 horas. Esta progressão não linear torna a detecção precoce absolutamente crítica. Os intervalos regulares de monitoramento devem basear-se no ciclo de trabalho da caixa de engrenagens; para uma caixa de engrenagens planetárias operando continuamente com alta carga, recomendamos verificações diárias de vibração e temperatura, com amostragem semanal de óleo. Para aplicações menos críticas, a vibração semanal e a análise mensal do óleo podem ser suficientes. Nossa fábrica pode personalizar um cronograma de monitoramento com base em sua aplicação específica e em dados históricos.

Como a análise de vibração pode revelar desgaste precoce de engrenagens e rolamentos?

A análise de vibração é a ferramenta não destrutiva mais poderosa para detectar desgaste precoce em uma caixa de engrenagens planetárias. A geometria única dos trens de engrenagens planetárias – com vários planetas engrenando simultaneamente – produz uma assinatura de vibração complexa, mas analistas experientes podem extrair informações de diagnóstico valiosas do domínio da frequência. A chave é olhar além do nível geral de vibração e focar em bandas de frequência e estruturas de bandas laterais específicas. Nossa fábrica utiliza a análise de vibração como o principal teste de aceitação para cada caixa de engrenagens planetárias que fabricamos, e construímos um vasto banco de dados de assinaturas de falhas. Nesta seção, detalhamos os indicadores de vibração específicos de desgaste precoce.

Parâmetros críticos de análise de vibração e seus indicadores de desgaste:

• Frequência de malha de engrenagem (GMF) e seus harmônicos:GMF é calculado como o número de dentes na engrenagem solar ou coroa multiplicado pela velocidade de rotação do eixo. Em uma caixa de engrenagens planetária saudável, a amplitude do GMF é estável. A corrosão ou rachadura precoce em qualquer dente da engrenagem fará com que a amplitude do GMF aumente em 20 a 40 por cento, e bandas laterais aparecerão ao redor do GMF em intervalos iguais à velocidade de rotação do portador planetário. O espaçamento das bandas laterais é um diagnóstico fundamental: se as bandas laterais estiverem espaçadas pela frequência portadora, isso indica um defeito localizado (por exemplo, um único dente com corrosão). Se as bandas laterais estiverem espaçadas pela frequência de passagem dos planetas (número de planetas vezes a velocidade da portadora), isso indica um defeito distribuído (por exemplo, desgaste em todos os planetas).
• Frequências características do rolamento (BCF):Cada componente do rolamento (pista interna, pista externa, elementos rolantes, gaiola) possui uma assinatura de frequência exclusiva. O desgaste precoce do rolamento causa aumentos de amplitude no BPFO (pista externa de frequência de passagem de esfera) ou BPFI (pista interna de frequência de passagem de esfera) e seus harmônicos. É importante ressaltar que essas frequências são frequentemente inferiores ao GMF e podem ser mascaradas. Nossa fábrica recomenda o uso de demodulação de alta frequência (análise de envelope) para extrair esses sinais, pois o impacto do desgaste produz ressonâncias de alta frequência que são demoduladas para revelar as frequências de defeito do rolamento.
• Harmônicos subharmônicos e fracionários:Se um dente da engrenagem estiver muito desgastado ou rachado, a caixa de engrenagens poderá apresentar subharmônicos em 0,5x GMF ou 0,33x GMF. Estes surgem de não linearidades na rigidez da malha de engrenagem. Na nossa experiência, os sub-harmónicos são um indicador de fase avançada, mas confirmam que é necessária uma acção imediata.
• Análise de forma de onda no domínio do tempo:A observação da forma de onda de aceleração bruta pode mostrar pulsos de choque que correspondem ao engrenamento dos dentes. À medida que o desgaste progride, a forma de onda pode apresentar “truncamento” onde os picos são cortados devido à deformação plástica ou detritos entre os dentes. Um simples aumento na amplitude pico a pico além de 1,5 vezes a linha de base é um aviso claro.

Para implementação prática, nossa fábrica recomenda a instalação de acelerômetros na carcaça da caixa de engrenagens planetárias em três posições: radial no lado de entrada, radial no lado de saída e axial na extremidade do eixo de entrada. Estas posições capturam os modos de vibração dominantes. Sugerimos a utilização de um coletor de dados com faixa de frequência de 10 Hz a 10 kHz e resolução de pelo menos 1.600 linhas. Para monitoramento contínuo, oferecemos um sistema de monitoramento de condição dedicado que compara automaticamente o espectro de vibração com a linha de base e gera alertas quando os limites são excedidos. Este sistema ajudou nossos clientes a reduzir falhas inesperadas na caixa de engrenagens planetárias em mais de 70%.

A interpretação de dados de vibração requer experiência, mas existem sinais de alerta universais: um aumento repentino na vibração geral em mais de 30% durante um curto período (por exemplo, uma semana), o surgimento de bandas laterais claras em torno do GMF e uma mudança na fase do sinal rotacional 1x. Nossa fábrica fornece vídeos de treinamento e espectros de referência para nossos modelos de caixas de engrenagens planetárias, permitindo que as equipes de manutenção se tornem proficientes em diagnóstico de vibrações rapidamente. Lembre-se, o objetivo não é apenas detectar desgaste, mas identificar a causa raiz – seja desalinhamento, desequilíbrio, degradação do lubrificante ou defeitos inerentes de fabricação.

Quais são os principais parâmetros operacionais a serem monitorados em nossa série de caixas de engrenagens planetárias?

A Raydafon fabrica uma variedade de modelos de caixas de engrenagens planetárias para diferentes níveis de potência e relações de transmissão. Cada modelo possui limites operacionais e limites de monitoramento específicos. A tabela abaixo apresenta os principais parâmetros de nossas três séries mais populares: o PGS-400 para aplicações industriais de médio porte, o PGS-800 para mineração pesada e cimento e o PGS-1200 para turbinas eólicas de alto torque e propulsão marítima. Todos os dados são baseados em extensos testes de nossa fábrica e feedback de campo. Enfatizamos que esses parâmetros devem ser monitorados no contexto – espera-se um ligeiro desvio com flutuações de carga, mas tendências persistentes são o verdadeiro alarme.

Além desses parâmetros padrão, nossa fábrica recomenda monitorar a velocidade do suporte planetário e a velocidade de rotação da engrenagem solar de forma independente, pois diferenças podem indicar desgaste dos dentes ou deslizamento do rolamento. Fornecemos sensores de velocidade e rodas alvo como acessórios opcionais. A temperatura deve ser medida no lado de entrada, no lado de saída e no cárter de óleo; uma diferença de mais de 10°C entre os lados de entrada e saída sugere carga irregular ou falta de lubrificação. Nossos produtos de caixa de engrenagens planetárias vêm com poços de termopar integrados para fácil instalação do sensor.

Também fornecemos um serviço de registro de dados que registra todos os parâmetros operacionais e gera relatórios semanais de tendências. Esses relatórios incluem gráficos de controle estatístico de processo (SPC) que destacam qualquer parâmetro que exceda os limites de controle. Por exemplo, se a velocidade de vibração no lado de saída mostrar uma tendência ascendente consistente durante 5 dias consecutivos, nosso sistema irá sinalizá-la para inspeção. Esta abordagem baseada em tendências é muito mais confiável do que apenas os alarmes baseados em limites, pois filtra as flutuações normais. Nossa fábrica implementou esse sistema em nossa própria linha de produção e isso nos ajudou a identificar problemas de montagem antes que se tornassem problemas de qualidade. Recomendamos fortemente a adoção de uma abordagem semelhante para sua frota de caixas de engrenagens planetárias.

Como a análise de óleo e o monitoramento de detritos sinalizam falha incipiente?

A análise de óleo é o complemento da análise de vibração na detecção precoce de desgaste. Enquanto a vibração fornece a assinatura mecânica da caixa de engrenagens planetária, a análise do óleo informa a condição química e física do lubrificante e dos detritos suspensos nele. Metais de desgaste como ferro, cobre, estanho e cromo são gerados à medida que os componentes se desgastam e sua concentração no óleo é diretamente proporcional à taxa de desgaste. Nossa fábrica correlacionou proporções específicas de metal com diferentes modos de falha: ferro elevado com cromo indica desgaste dos dentes da engrenagem; cobre com estanho sugere desgaste na caixa do rolamento; e o silício indica contaminação por degradação da vedação ou entrada externa de sujeira.

Principais parâmetros de análise de óleo e suas implicações no desgaste:

• Contagem de partículas (código ISO 4406):Uma caixa de engrenagens planetárias limpa deve manter o código ISO 4406 de 18/16/13 ou melhor. Se o código subir para 20/18/15, indica um aumento significativo nos detritos de desgaste e o óleo deve ser filtrado ou trocado. Um código 22/20/17 é um aviso crítico, exigindo desligamento e inspeção imediatos. Nossa fábrica recomenda coletar amostras de óleo a cada 250 horas de operação durante as primeiras 1.000 horas, estendendo-se então para 500 horas após o estabelecimento da linha de base.
• Análise espectrométrica de óleo (SOAP):Mede a concentração de elementos em partes por milhão (ppm). Níveis de alarme típicos: ferro > 100 ppm, cobre > 30 ppm, silício > 25 ppm. Esses níveis podem variar dependendo do projeto da caixa de câmbio, mas uma duplicação repentina de qualquer elemento durante um período de 100 horas é um sinal claro de desgaste anormal.
• Viscosidade do óleo e índice de acidez total (TAN):A viscosidade não deve desviar-se em mais de 10% do grau original. Um aumento na viscosidade indica oxidação ou contaminação; uma diminuição indica diluição ou decomposição. O TAN deve ser monitorado; um aumento de TAN de mais de 2,0 mg KOH/g em comparação com óleo fresco sugere oxidação que pode promover corrosão.
• Monitoramento de detritos ferrosos (quantitativo):Recomendamos o uso de um plugue magnético ou sensor on-line de detritos ferrosos para capturar e quantificar partículas ferrosas. Um aumento repentino na “densidade ferrosa” (medida em mg/L) em mais de 200% em relação à linha de base é um indicador precoce de desgaste de engrenagens ou rolamentos. Nossos produtos de caixa de engrenagens planetárias vêm com bujões de drenagem magnéticos opcionais e oferecemos um monitor digital de detritos ferrosos que fornece dados em tempo real.

Um exemplo prático: Em uma caixa de engrenagens planetárias de um moinho de cimento operando a 800 kW, nossa fábrica detectou um aumento gradual no teor de ferro de 45 ppm para 85 ppm ao longo de três meses, enquanto a vibração permaneceu estável. A tendência da análise de óleo sugeria desgaste abrasivo. Após a inspeção, descobrimos que o filtro de óleo havia falhado, permitindo a entrada de poeira. Depois de substituir o filtro e lavar o sistema, o teor de ferro caiu para 50 ppm e uma falha catastrófica foi evitada. Este caso destaca a importância da análise do óleo mesmo quando a vibração parece normal.

Para uma amostragem de óleo ideal, nossa fábrica recomenda o uso de portas de amostragem dedicadas localizadas na linha de retorno de óleo, onde o óleo é bem misturado e representativo da condição do reservatório. Fornecemos kits de amostragem que incluem seringas, frascos e malas de laboratório pré-pagas para testes convenientes. Nossa equipe técnica também pode interpretar o relatório de análise de óleo e fornecer recomendações práticas. Com um programa robusto de análise de óleo, você pode detectar o desgaste meses antes que ele se torne visível em termos de vibração ou temperatura, permitindo planejar a manutenção conforme sua conveniência, em vez de no modo de emergência.

Perguntas frequentes (FAQ)

Pergunta 1: Com que frequência devo realizar análises de vibração em uma caixa de engrenagens planetárias em operação contínua?

Resposta: Para uma caixa de engrenagens planetárias operando 24 horas por dia, 7 dias por semana, sob carga total, recomendamos realizar uma medição de vibração de linha de base na instalação, seguida de coleta de dados semanal durante o primeiro mês e, em seguida, medições mensais quando a linha de base estiver estável. No entanto, se observar qualquer aumento anormal de temperatura ou ruído, realize imediatamente uma análise de vibração. Para aplicações críticas (por exemplo, caixas de engrenagens de turbinas eólicas), recomendamos monitoramento contínuo de vibração on-line com alertas em tempo real. Nossa fábrica oferece soluções de monitoramento portáteis e permanentes. Como regra geral, o intervalo de monitoramento não deve ser superior a 1% da vida útil esperada do rolamento L10; portanto, para uma caixa de engrenagens projetada para 50.000 horas de vida útil, a análise trimestral é aceitável, mas mensalmente é mais segura.

Pergunta 2: Qual é o indicador mais confiável de corrosão precoce nos dentes da engrenagem planetária?

Resposta: O indicador mais confiável é a modulação de amplitude da frequência da malha de engrenagem (GMF) pela frequência de rotação da portadora planetária. Em uma caixa de engrenagens planetária saudável, o GMF é forte, mas estável. Quando a corrosão começa em um ou mais dentes planetários, a amplitude do GMF aumenta e bandas laterais aparecem em intervalos de frequência portadora. Além disso, a forma de onda de vibração mostrará um pulso de choque no mesmo intervalo que o dente desgastado que passa pelo sensor. Usando análise espectral de alta resolução (1.600 linhas ou mais) e processamento peakHold, você pode detectar corrosão quando a amplitude da banda lateral excede 5% da amplitude GMF. Nossa fábrica desenvolveu um algoritmo proprietário que sinaliza automaticamente essa condição.

Pergunta 3: Posso confiar apenas no monitoramento da temperatura para detectar desgaste precoce?

Resposta: O monitoramento da temperatura é valioso, mas não é suficiente por si só. Embora um aumento repentino de temperatura (por exemplo, 10°C acima do normal) possa indicar falha na lubrificação ou atrito excessivo devido ao desgaste avançado, geralmente é um sintoma de estágio avançado. Quando a temperatura excede significativamente a faixa normal, os danos já podem ser irreversíveis. Portanto, recomendamos usar o monitoramento de temperatura como verificação secundária, combinado com análise de vibração e óleo. O desgaste precoce pode não gerar calor suficiente para aumentar a temperatura do óleo, mas alterará o perfil de vibração e de resíduos de óleo. Portanto, a temperatura é uma confirmação útil, mas não o método de detecção primário.

Pergunta 4: Como faço para distinguir entre detritos de desgaste das engrenagens e detritos dos rolamentos?

Resposta: A forma da partícula e a composição elementar ajudam a distinguir a fonte. O desgaste da engrenagem normalmente produz lascas ou lascas (por corrosão) com alto teor de ferro e bordas irregulares. O desgaste do rolamento produz partículas esféricas ou cilíndricas (devido à fadiga do elemento rolante) com uma mistura de ferro, cromo e, às vezes, cobre ou estanho da gaiola. A análise espectrométrica do óleo (SOAP) fornece a composição elementar, enquanto a análise da morfologia das partículas (usando um microscópio ou analisador automatizado de formato de partícula) fornece a forma. O serviço de diagnóstico de nossa fábrica inclui SOAP e ferrografia para identificar a origem dos detritos. Se a relação ferro/cobre for alta (acima de 10:1), isso sugere desgaste nas engrenagens; se a relação for baixa (abaixo de 5:1), pode indicar desgaste do rolamento.

Pergunta 5: Que medidas imediatas devo tomar se detectar sinais precoces de desgaste na minha caixa de engrenagens planetárias?

Resposta: Primeiro, não ignore isso. Registre todos os dados (vibração, temperatura, amostra de óleo) e compare com as últimas 3 leituras para confirmar a tendência. Se você observar um aumento consistente, reduza a carga na caixa de câmbio em 20 a 30 por cento para diminuir a taxa de desgaste. Em seguida, aumente a frequência de monitoramento para diária ou por turnos. Em seguida, solicite uma análise detalhada do óleo e considere a inspeção visual com um boroscópio através da porta de inspeção. Se o desgaste for localizado (por exemplo, em um único dente), você poderá operar a caixa de engrenagens por um tempo limitado até uma parada programada. Se o desgaste for distribuído (por exemplo, vários dentes ou detritos de rolamento), planeje uma substituição da caixa de engrenagens ou uma revisão geral o mais rápido possível. Entre em contato com Raydafon Technology Group Co., Limited para orientação especializada e disponibilidade de peças de reposição.

Conclusão: o monitoramento proativo salva sua caixa de engrenagens planetária

Identificar os primeiros sinais de desgaste em uma caixa de engrenagens planetária é uma combinação de tecnologia e vigilância. Ao aplicar sistematicamente análise de vibração, monitoramento de temperatura, análise de óleo e detecção de detritos, você pode detectar mecanismos de desgaste como corrosão, desgaste e fadiga de rolamentos em sua infância, evitando quebras repentinas e prolongando a vida útil da caixa de engrenagens. Nossa fábrica na Raydafon Technology Group Co., Limited projetou nossos produtos de caixa de engrenagens planetárias para serem monitoráveis, com portas de sensor integradas e pontos de amostragem de óleo, e oferecemos treinamento abrangente na interpretação dos dados. O investimento num programa de monitorização de boas condições é pequeno quando comparado com o custo de uma falha catastrófica, que pode incluir perda de produção, danos no equipamento e riscos de segurança.

Pronto para proteger seu investimento na Planetary Gearbox?Entre em contato com Raydafon Technology Group Co., Limited hojepara uma consulta completa de monitoramento de condições. Oferecemos pacotes de monitoramento personalizados que incluem sensores, registradores de dados, software de análise e interpretação especializada. Também fornecemos treinamento no local para sua equipe de manutenção e peças de reposição de emergência para todos os modelos de caixas de engrenagens planetárias.Solicite agora sua avaliação de condição gratuita e garanta que sua caixa de engrenagens planetárias funcione de maneira confiável por muitos anos. Confie no Raydafon Technology Group Co., Limited para todas as suas necessidades de monitoramento de caixa de câmbio.
