Como funciona uma caixa de engrenagens agrícola em sistemas de tomada de força de tratores?

Em todo implemento agrícola movido a trator, ocaixa de engrenagens agrícolaé a ponte mecânica crítica que transfere a potência do eixo da tomada de força (PTO) do trator para as peças de trabalho do implemento. Mas como exatamente funciona uma caixa de engrenagens agrícola dentro deste sistema? Em sua essência, a caixa de engrenagens agrícola é um conversor de velocidade e torque. Ele pega a entrada de alta velocidade e baixo torque da tomada de força do trator (normalmente 540 ou 1.000 rpm) e a transforma em uma saída de velocidade mais baixa e torque mais alto, adequada para tarefas como lavrar, cortar ou enfardar. Esta transformação é conseguida através de um conjunto de engrenagens engrenadas com diferentes contagens de dentes, dispostas em um ou mais trens de engrenagens. Nossa fábrica na Raydafon Technology Group Co., Limited projeta e fabrica caixas de engrenagens agrícolas há mais de 20 anos e refinamos a engenharia desses trens de engrenagens para atingir níveis de eficiência acima de 96 por cento, mesmo sob cargas de choque pesadas.

O princípio de funcionamento de uma caixa de velocidades agrícola num sistema de tomada de força baseia-se na lei fundamental da engrenagem: o produto da velocidade e do binário permanece constante (menos as perdas por atrito). Quando uma engrenagem menor aciona uma engrenagem maior, a velocidade de saída diminui proporcionalmente enquanto o torque de saída aumenta na mesma proporção. Por exemplo, uma redução de engrenagem de 3:1 transforma uma entrada de 1.000 rpm em uma saída de 333 rpm, com três vezes mais torque. Isto é essencial para implementos como escarificadores rotativos, que requerem alto torque para cortar e misturar o solo. Além disso, a caixa de engrenagens agrícola geralmente incorpora uma embreagem ou pino de cisalhamento para proteger a transmissão contra sobrecargas, e alguns modelos incluem marcha à ré ou múltiplas faixas de velocidade para versatilidade. Neste guia completo, nos aprofundaremos nos componentes mecânicos, sistemas de lubrificação e princípios operacionais da caixa de engrenagens agrícola. Também compartilharemos especificações técnicas detalhadas, dados de desempenho reais e melhores práticas de manutenção provenientes da vasta experiência de nossa fábrica no setor agrícola.

Índice

• 1. Por que a redução de marcha é essencial em sistemas de tomada de força de tratores?
• 2. Como funcionam juntos os componentes internos de uma caixa de engrenagens agrícola?
• 3. Quais são as principais especificações técnicas de nossa caixa de engrenagens agrícola?
• 4. Como a lubrificação e a manutenção adequadas podem maximizar o desempenho da caixa de engrenagens?
• Perguntas frequentes (FAQ)
• Conclusão e soluções personalizadas para caixas de câmbio

Por que a redução de engrenagem é essencial em sistemas de tomada de força de tratores?

Os eixos de tomada de força do trator normalmente giram a 540 rpm ou 1.000 rpm, dependendo do modelo do trator e do padrão em uso. Contudo, a maioria dos implementos agrícolas são concebidos para funcionar a velocidades muito mais baixas – muitas vezes entre 200 e 600 rpm – com um binário significativamente mais elevado do que o trator pode fornecer diretamente. Este descompasso entre a potência do trator e as necessidades do implemento é a razão fundamental pela qual uma caixa de câmbio agrícola é indispensável. Sem a redução da engrenagem, uma escarificadora rotativa giraria seus dentes muito rápido, fazendo com que eles quebrassem nas pedras e deixando o solo mal pulverizado; uma enfardadeira não teria torque suficiente para comprimir o feno em fardos apertados. O redutor agrícola resolve isso utilizando um conjunto de engrenagens para reduzir a velocidade de entrada e multiplicar o torque, garantindo que o implemento opere dentro de sua faixa de potência ideal.

Principais razões pelas quais a redução de marcha é essencial nos sistemas de tomada de força dos tratores:

• Multiplicação de torque:Tarefas agrícolas como aração, gradagem e preparo profundo exigem alto torque para superar a resistência do solo. A caixa de câmbio agrícola pode multiplicar o torque do trator por fatores de 2 a 6, dependendo da relação de redução. Por exemplo, uma caixa de redução 4:1 pode produzir quatro vezes mais torque no eixo de entrada do implemento, permitindo-lhe cortar argila dura ou solo compactado.
• Correspondência de velocidade:Os implementos têm velocidades operacionais ideais para eficiência e desgaste. Um cortador, por exemplo, requer uma velocidade da ponta da lâmina de cerca de 70-80 m/s para um corte limpo. A caixa de engrenagens agrícola garante que a velocidade da tomada de força seja reduzida ou, em alguns casos, aumentada para corresponder à velocidade projetada do implemento. Isso evita excesso de velocidade, que pode danificar o implemento, ou subvelocidade, que reduz a produtividade.
• Otimização da carga do motor:Ao permitir que o trator opere na rotação do motor mais eficiente em termos de combustível (normalmente 85-90 por cento das rpm máximas) enquanto o implemento funciona na velocidade ideal, a caixa de câmbio agrícola contribui para a economia geral de combustível. As modernas caixas de engrenagens agrícolas de nossa fábrica são projetadas com relações específicas que se alinham ao mapeamento do motor do trator, resultando em economia de combustível de até 15%.
• Adaptabilidade para diferentes velocidades de tomada de força:Muitas caixas de engrenagens agrícolas são projetadas para aceitar entradas de 540 e 1.000 rpm, seja através de um simples seletor de marchas ou usando diferentes eixos de entrada. Essa versatilidade permite que um único implemento seja utilizado com diferentes tratores, aumentando o aproveitamento dos ativos para os agricultores.

Para ilustrar a importância prática da redução de marcha, considere um trator de 120 HP usado para arar com um arado reversível de 5 sulcos. O arado requer 230 rpm a 1.800 Nm de torque para atravessar o solo. A tomada de força do trator fornece 1.000 rpm, mas apenas 380 Nm de torque. Uma caixa de câmbio agrícola 4,3:1 reduz a velocidade para 233 rpm e multiplica o torque para 1.630 Nm, atendendo às necessidades do arado. Sem a caixa de velocidades, seria impossível utilizar o arado de forma eficaz. Nossa fábrica projetou caixas de engrenagens agrícolas que podem suportar cargas de alto torque, mantendo dimensões compactas e baixo peso, garantindo que o implemento geral permaneça bem equilibrado e fácil de manobrar.

Além disso, a redução de marcha em uma caixa de câmbio agrícola também ajuda a reduzir o descasamento de inércia entre o trator e o implemento. Durante mudanças bruscas de carga (por exemplo, bater numa pedra), a engrenagem da caixa de velocidades absorve e suaviza o choque, evitando que seja transmitido de volta à transmissão do trator. Esta função de proteção é muitas vezes subestimada, mas é crítica para a longevidade do trator e do implemento. Na Raydafon, projetamos nossas caixas de engrenagens agrícolas com um fator de segurança de 1,5 vezes o torque máximo de entrada, garantindo que possam suportar sobrecargas ocasionais sem falhas.

Como os componentes internos de uma caixa de engrenagens agrícola funcionam juntos?

Uma caixa de engrenagens agrícola é um conjunto preciso de engrenagens, eixos, rolamentos e carcaças que funcionam em harmonia para transmitir potência. A configuração mais comum para aplicações de TDF de tratores é a caixa de engrenagens cônica (para alterar a direção do fluxo de potência em 90 graus) ou a caixa de engrenagens de eixo paralelo (para manter os eixos de entrada e saída paralelos). Dentro da carcaça, as engrenagens são dispostas em um trem de engrenagens, com a engrenagem de entrada (pinhão) engrenando com uma engrenagem de saída maior (engrenagem principal) ou uma série de engrenagens intermediárias para atingir a relação de redução desejada. Nossa fábrica emGrupo de tecnologia Raydafon Co., limitadoutiliza engrenagens helicoidais em nossas caixas de engrenagens agrícolas porque elas oferecem operação mais suave, maior capacidade de carga e menor ruído em comparação com engrenagens de corte reto. Os dentes são retificados com precisão para atingir um acabamento superficial de 0,8 mícron, garantindo operação silenciosa e longa vida útil.

Principais componentes internos de uma caixa de engrenagens agrícola e como eles funcionam juntos:

• Eixo de entrada e pinhão:O eixo piloto é conectado à tomada de força do trator por meio de um acoplamento estriado. O pinhão, que é parte integrante ou montado no eixo de entrada, é a menor engrenagem do trem. Engata na primeira marcha intermediária ou diretamente na engrenagem de saída. O número de dentes no pinhão (normalmente 12-20) determina a taxa de redução inicial.
• Conjuntos intermediários de eixo e engrenagem:Nas caixas de engrenagens multiestágio, um ou mais eixos intermediários carregam engrenagens de tamanhos diferentes. As engrenagens intermediárias são usadas para obter taxas de redução mais altas em um espaço compacto. Por exemplo, uma redução de dois estágios pode usar um pinhão de 20 dentes acionando uma engrenagem de 60 dentes no eixo intermediário e uma engrenagem de 15 dentes no mesmo eixo acionando uma engrenagem de saída de 75 dentes, resultando em uma redução total de (60/20) x (75/15) = 15:1.
• Eixo de saída e engrenagem principal:O eixo de saída fornece energia ao elemento de trabalho do implemento. A engrenagem principal, montada no eixo de saída, é a maior engrenagem do trem. Ele gira na velocidade final reduzida e fornece o torque máximo. O eixo de saída normalmente é estriado para aceitar uma junta universal ou conectar-se diretamente à entrada do implemento.
• Rolamentos e vedações:Rolamentos de alta qualidade (rolamentos de rolos cônicos ou rolamentos rígidos de esferas) suportam os eixos e mantêm o alinhamento das engrenagens sob carga. Nossos redutores agrícolas utilizam rolamentos com classificação de carga dinâmica que excede em 1,5 vezes a carga máxima da engrenagem, garantindo durabilidade. Os eixos de entrada e saída são vedados com vedações de óleo de lábio duplo para evitar vazamento de lubrificante e contaminação.

A carcaça da caixa de engrenagens agrícola é normalmente feita de ferro fundido ou ferro dúctil, proporcionando uma estrutura rígida que amortece as vibrações e dissipa o calor. Nossa fábrica utiliza ferro fundido nodular (GGG 50) por sua resistência à tração e propriedades de alongamento superiores. A carcaça é projetada com nervuras internas para aumentar a rigidez e com canais de óleo para direcionar o lubrificante para os rolamentos e dentes da engrenagem. Algumas caixas de engrenagens agrícolas também incorporam uma bomba ou defletor de óleo para garantir a lubrificação forçada em velocidades operacionais mais altas. Isto é particularmente importante para caixas de engrenagens usadas em cortadores rotativos de alta velocidade, onde as engrenagens podem atingir temperaturas de 80°C ou mais.

Além do trem de engrenagens básico, muitas caixas de engrenagens agrícolas incluem recursos opcionais como:

• Embreagem de sobrecarga:Uma embreagem de fricção ou pino de cisalhamento que desliza ou quebra quando o torque excede um limite predefinido, protegendo o trator e o implemento contra danos.
• Seletor de múltiplas velocidades:Um mecanismo de mudança que permite ao operador alterar as relações de transmissão sem parar a tomada de força, proporcionando diferentes velocidades para diferentes tarefas.
• Freio integrado:Freio mecânico que para o eixo de saída quando a tomada de força é desengatada, evitando que o implemento gire livremente.

Esses componentes são usinados e montados com precisão em nossa fábrica para garantir que a caixa de engrenagens agrícola ofereça desempenho consistente durante toda a sua vida útil. Usamos projeto de engrenagem auxiliado por computador (KISSsoft) para otimizar a geometria da engrenagem em termos de resistência e eficiência, e validamos cada projeto por meio de análise de elementos finitos (FEA) e testes físicos.

Quais são as principais especificações técnicas de nossa caixa de engrenagens agrícola?

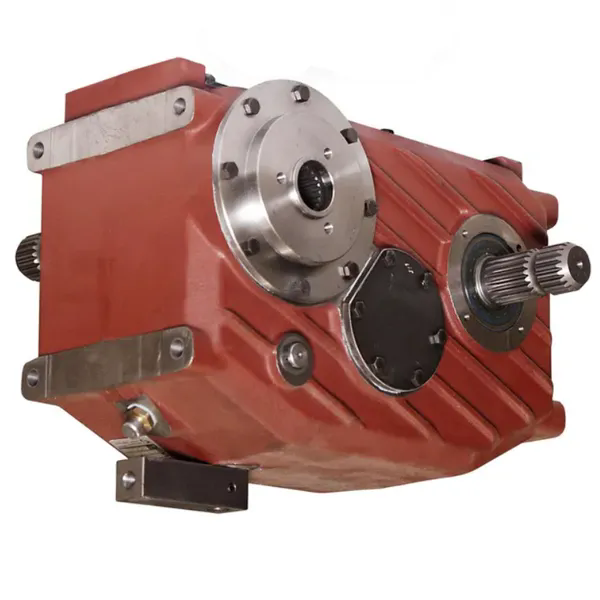

Raydafon Technology Group Co., Limited fabrica uma ampla gama de caixas de engrenagens agrícolas para aplicações de TDF de tratores, cobrindo potências de 30 kW a 250 kW e taxas de redução de 1,5:1 a 15:1. Nossas linhas de produtos incluem caixas de engrenagens de estágio único, de dois estágios e cônicas, todas projetadas para compatibilidade com eixos de tomada de força padrão SAE e ISO. A tabela abaixo resume as principais especificações de nossos modelos de caixas de engrenagens agrícolas mais populares, que são usados ​​em escarificadores rotativos, grades de discos, cortadores de grama, enfardadeiras e colheitadeiras de forragem. Todos os valores são baseados em testes nos padrões DIN 3990 e ISO 6336, e nossa fábrica pode personalizar qualquer modelo para atender aos requisitos específicos do implemento.

Além desses modelos padrão, nossa fábrica oferece um serviço de design personalizado para caixas de engrenagens agrícolas. Podemos modificar o material da engrenagem (aço cementado ou endurecido por indução), o tipo de rolamento e a geometria da carcaça para atender às condições operacionais específicas. Também fornecemos uma variedade de acessórios opcionais, incluindo sensores de velocidade, sondas de temperatura e limitadores de torque. Todas as nossas caixas de engrenagens agrícolas são pintadas com um revestimento epóxi durável de dois componentes que resiste à corrosão e à degradação UV.

Nosso processo de garantia de qualidade inclui inspeção de 100% da geometria dos dentes da engrenagem, testes de dureza superficial e um teste de 2 horas em um dinamômetro para verificar a eficiência e o aumento de temperatura. Cada caixa de engrenagens agrícola é acompanhada por um relatório de teste detalhado, incluindo análise do padrão de contato da engrenagem e espectro de vibração. Também fornecemos um modelo CAD 3D da caixa de engrenagens para fácil integração no projeto do seu implemento. Com nossos abrangentes recursos de projeto e fabricação, podemos entregar uma caixa de engrenagens agrícola personalizada dentro de 6 a 8 semanas a partir da confirmação do pedido.

Como a lubrificação e a manutenção adequadas podem maximizar o desempenho da caixa de engrenagens?

Uma caixa de engrenagens agrícola é um sistema mecânico de alta precisão que depende de lubrificação adequada e manutenção regular para atingir sua vida útil projetada. A lubrificação desempenha múltiplas funções críticas: reduz o atrito entre os dentes da engrenagem e os rolamentos, dissipa o calor gerado pela perda de potência, evita a corrosão e ajuda a eliminar as partículas de desgaste. Em nossas caixas de engrenagens agrícolas, recomendamos o uso de óleo de engrenagem de alta qualidade com aditivos EP (extrema pressão), normalmente SAE 80W-90 ou SAE 85W-140, dependendo da temperatura ambiente e da carga operacional. O óleo deve ser trocado em intervalos regulares para manter suas propriedades protetoras. Nossa fábrica desenvolveu um cronograma de manutenção abrangente que, se seguido, pode estender a vida útil de uma caixa de engrenagens agrícola para 8.000 a 10.000 horas de operação.

Práticas essenciais de lubrificação e manutenção para uma caixa de engrenagens agrícola:

• Verificações do nível de óleo:Verifique o nível do óleo antes de cada utilização, utilizando a vareta ou o visor. O nível do óleo deve estar na marca indicada na vareta quando a caixa de engrenagens estiver nivelada e fria. Níveis baixos de óleo podem causar superaquecimento e desgaste prematuro.
• Intervalos de troca de óleo:Para uma caixa de engrenagens agrícola nova, recomendamos a troca do óleo após as primeiras 50 horas de operação para remover partículas de desgaste de arrombamento. Depois disso, troque o óleo a cada 400-500 horas ou anualmente, o que ocorrer primeiro. Para caixas de engrenagens operando em condições extremamente empoeiradas ou úmidas, troque o óleo a cada 300 horas.
• Qualidade do lubrificante:Use apenas óleos para engrenagens de alta qualidade que atendam às especificações API GL-5 ou GL-6. Evite misturar marcas ou viscosidades diferentes, pois isso pode afetar o desempenho do lubrificante. Se o óleo ficar leitoso (contaminação de água) ou escuro e com aspecto de lama (oxidação), troque-o imediatamente.
• Inspeção de vedação:Inspecione regularmente as vedações do eixo de entrada e saída em busca de sinais de vazamento. Um vazamento na vedação pode permitir que contaminantes entrem na caixa de engrenagens e que o lubrificante escape, levando à falha. Substitua as vedações ao primeiro sinal de desgaste ou dano.
• Monitoramento de vibração:Ouça periodicamente ruídos incomuns ou sinta vibrações excessivas durante a operação. Um aumento repentino no ruído ou na vibração pode indicar um problema no rolamento ou na engrenagem que deve ser resolvido imediatamente.

Um estudo de caso de uma fazenda leiteira de grande escala na Nova Zelândia ilustra o impacto da manutenção adequada. A fazenda utilizou nossa caixa de engrenagens agrícola RD-350 em cortadores de grama de 12 discos. Nas duas primeiras temporadas, seguiram nosso cronograma de manutenção recomendado, sem falhas na caixa de câmbio. Na terceira temporada, eles mudaram de operador e a nova equipe negligenciou as verificações regulares de óleo. Em três meses, duas caixas de câmbio falharam devido à falta de petróleo. A fazenda restabeleceu o cronograma de manutenção e forneceu treinamento a todos os operadores e, nos cinco anos seguintes, eles tiveram apenas um pequeno problema na caixa de câmbio. A fazenda estimou que o custo de treinamento e troca de óleo era inferior a 10% do custo de substituição das caixas de câmbio.

Além da manutenção básica, oferecemos um serviço opcional de análise de óleo, onde amostras podem ser enviadas à nossa fábrica para análise de partículas de desgaste e contaminantes. Isto pode fornecer um aviso antecipado de problemas iminentes, permitindo a manutenção planeada em vez de avarias inesperadas. Nossa fábrica também fornece um kit de peças de reposição com cada caixa de engrenagens agrícola, incluindo vedações, juntas e pino de cisalhamento, para que pequenos reparos possam ser feitos rapidamente no campo. Ao investir um pouco de tempo e esforço em manutenção, você pode garantir que sua caixa de engrenagens agrícola continue a fornecer transmissão de energia confiável e eficiente por muitos anos.

Perguntas frequentes (FAQ)

Pergunta 1: Posso usar uma caixa de câmbio agrícola projetada para tomada de força de 540 rpm com um trator com tomada de força de 1000 rpm?

Resposta: Depende do design da caixa de velocidades. Nossas caixas de engrenagens agrícolas são normalmente classificadas para velocidades de entrada de 540 e 1.000 rpm, desde que o torque de entrada não exceda a classificação máxima da caixa de engrenagens. Se você usar uma caixa de câmbio classificada apenas para 540 rpm com entrada de 1000 rpm, as engrenagens poderão girar muito rápido, causando desgaste e aquecimento excessivos. Recomendamos selecionar uma caixa de câmbio agrícola que corresponda à velocidade da tomada de força do seu trator ou usar uma caixa de câmbio com opção de entrada de velocidade dupla. Nossa fábrica pode fornecer uma caixa de engrenagens que aceita qualquer velocidade usando um pinhão de entrada selecionável ou um eixo de entrada escalonado. Sempre verifique as especificações da caixa de câmbio antes de usar.

Pergunta 2: Como determino a taxa de redução correta para meu implemento?

Resposta: A taxa de redução correta é determinada pela velocidade de entrada necessária do implemento e pela velocidade da tomada de força do trator. A fórmula é: Relação = Velocidade da PTO ÷ Velocidade de entrada do implemento. Por exemplo, se a tomada de força do seu trator for de 540 rpm e a cana rotativa precisar de 200 rpm, a relação necessária é 540/200 = 2,7:1. No entanto, você também precisa considerar o requisito de torque. Uma relação que fornece a velocidade correta pode não fornecer torque suficiente. Nossa equipe técnica da Raydafon Technology Group Co., Limited pode realizar uma análise completa de correspondência de potência, levando em consideração a necessidade de potência do implemento e a curva de torque do trator, para recomendar a relação ideal.

Pergunta 3: Que tipo de lubrificante devo usar na minha caixa de engrenagens agrícola?

Resposta: Recomendamos o uso de óleo de engrenagem de extrema pressão (EP) de alta qualidade com viscosidade SAE 80W-90 para a maioria dos climas temperados e SAE 85W-140 para climas tropicais. O óleo deve atender às especificações API GL-5 ou superiores. Para opções de óleo sintético, oferecemos um óleo de engrenagem sintético de vida prolongada que proporciona melhor desempenho em altas temperaturas e intervalos de troca de óleo mais longos. Evite usar óleo de motor automotivo, pois não possui os aditivos EP necessários para o contato deslizante de alta pressão nos dentes das engrenagens. Nossa fábrica fornece uma folha detalhada de especificações de lubrificantes com cada caixa de engrenagens agrícola.

Pergunta 4: Como posso evitar o superaquecimento da caixa de engrenagens agrícola?

Resposta: O superaquecimento normalmente ocorre devido a baixos níveis de óleo, sobrecarga ou operação do implemento em velocidades acima do limite de projeto da caixa de engrenagens. Para evitar o sobreaquecimento, certifique-se de que o nível do óleo está correto e que o óleo está limpo. Verifique se o implemento não está sobrecarregado (por exemplo, lavrando muito fundo ou cortando a grama muito rápido). Para aplicações de alta potência, oferecemos redutores agrícolas com lubrificação forçada e resfriador de óleo externo. Além disso, certifique-se de que o respiro da caixa de engrenagens esteja limpo e permita a equalização da pressão, pois um respiro bloqueado pode causar aumento de pressão e vazamento de óleo. Se a temperatura da caixa de engrenagens exceder consistentemente 90°C, entre em contato com nossa fábrica para uma avaliação.

Pergunta 5: Qual é o nível de ruído típico de uma caixa de engrenagens agrícola Raydafon e como pode ser reduzido?

Resposta: Nossas caixas de engrenagens agrícolas são projetadas para operação silenciosa, com níveis de ruído típicos variando de 80 a 85 dB(A) a 1 metro sob plena carga, dependendo do modelo e da relação. O ruído se deve principalmente ao engrenamento das engrenagens e à operação dos rolamentos. Para reduzir o ruído, usamos engrenagens helicoidais em vez de engrenagens de corte reto, dentes retificados com precisão e rolamentos de alta qualidade. Durante a instalação, certifique-se de que a caixa de engrenagens esteja montada com segurança para evitar ressonância. As trocas regulares de óleo e a lubrificação adequada também ajudam a manter baixos níveis de ruído. Se o ruído aumentar repentinamente, isso pode indicar um problema no rolamento ou na engrenagem que deve ser inspecionado imediatamente.

Conclusão: Dominando a transmissão de potência com a caixa de engrenagens agrícola certa

A caixa de câmbio agrícola é um componente fundamental nos sistemas de tomada de força dos tratores, traduzindo a potência do trator na velocidade e no torque exigidos pelo implemento. Através da redução de engrenagem, permite a operação eficiente de uma ampla gama de implementos, desde escarificadores e segadeiras até enfardadeiras e colheitadeiras. Os componentes internos – engrenagens, eixos, rolamentos e carcaças – funcionam em harmonia precisa para fornecer transmissão de energia confiável, enquanto a lubrificação e a manutenção adequadas garantem uma longa vida útil. Na Raydafon Technology Group Co., Limited, nossa fábrica projetou caixas de engrenagens agrícolas que combinam alta eficiência, durabilidade e versatilidade, atendendo às demandas da agricultura moderna.

Se você deseja especificar, atualizar ou substituir uma caixa de engrenagens agrícola para seu implemento acionado por tomada de força,entre em contato com Raydafon Technology Group Co., Limited hoje. Nossa experiente equipe de engenharia trabalhará com você para identificar o modelo ideal de caixa de engrenagens, taxa de redução e configuração para sua aplicação específica. Fornecemos suporte técnico completo, incluindo integração CAD, relatórios de testes e treinamento no local.Solicite sua consulta gratuita sobre caixas de câmbio e faça um orçamento agora da Raydafon Technology Group Co., Limited. Deixe-nos ajudá-lo a impulsionar suas operações agrícolas com precisão e confiabilidade.
