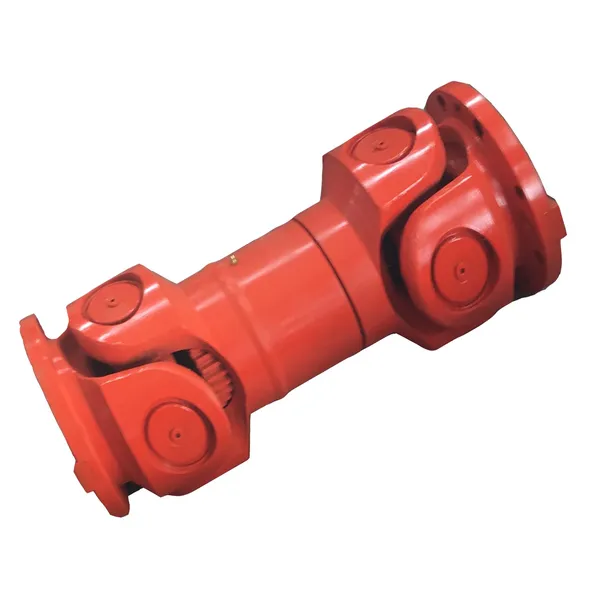

Acoplamento universal tipo soldagem flexível curto SWC-DH

Compre acoplamento universal tipo soldagem SWC-DH Short Flex de um fabricante chinês

Os engenheiros de compras geralmente chegam aqui com três números já fixados: furo do eixo, distância centro a centro e pico de torque. O SWC-DH foi desenvolvido exatamente para essa situação. Onde um padrãoAcoplamento universal tipo soldagem flexível padrão SWC-BHprecisa de espaço axial extra para sua flexibilidade mais longa, a versão DH short-flex remove esse comprimento enquanto mantém a mesma capacidade de torque - para que você possa encaixar um eixo cardan resistente em um suporte de fresagem, um tambor de elevação ou um carrinho de guindaste sem redesenhar a estrutura circundante.

A Raydafon fabrica a série SWC completa, desde o acoplamento DH compacto até o acoplamento de longa extensãoAcoplamento universal tipo soldagem flexível longa SWC-CH, sob um sistema de qualidade ISO 9001. Um contato de engenharia acompanha sua RFQ desde a elaboração do cheque até a entrega, e a mesma equipe lida com pedidos repetidos, portanto, o desvio de especificações entre lotes não é algo que você precise monitorar.

O que é um acoplamento universal do tipo soldagem flexível curta?

Um acoplamento universal do tipo soldagem flexível curta é uma junta do tipo cardan cujos dois garfos são soldados diretamente nos eixos acionador e acionado, com o menor comprimento de flexão possível entre os munhões. A conexão de soldagem elimina a necessidade de flanges, chavetas ou cubos de fixação, o que encurta a montagem e elimina uma fonte comum de folga. Como a seção flexível é curta, o acoplamento tolera desalinhamentos angulares de até 25° e pequenos deslocamentos axiais e radiais, mas resiste ao deslocamento axial — a escolha de projeto que torna os acionamentos de laminadores e talhas tão confiáveis.

Nesta série DH o diâmetro de giro varia de φ180 mm a φ390 mm e torque nominal de 20 kN·m a 250 kN·m. Se o seu ciclo de trabalho apontar além disso, oAcoplamento universal tipo flange SWC-WFcobre a mesma série em uma variante aparafusada, e a família SWC mais ampla atinge 1000 kN·m – a Raydafon pode cotar qualquer um da mesma fábrica.

Especificações Técnicas e Seleção de Tamanho

• Gama de modelosSWC180DH1 – SWC390DH2
• Diâmetro de giro Dφ180 / φ225 / φ250 / φ285 / φ315 / φ350 / φ390 mm
• Torque nominal Tn20 – 250 kN·m
• Torque de fadiga (alternado) TF≤25 kN·m (SWC180DH) a ≤15 kN·m (SWC390DH)
• Ângulo de dobra do eixo β10° / 15° / 20° / 31,5° / 45° / 63° / 90° / 125° por tamanho
• Quantidade flexível Ls40/55/70/80/90/100/120/130/140/150mm
• Eixo cruzadoLiga de aço, cromado
• Material do jugoAço forjado 35CrMo, cabeça de garfo integrada
• Rolamentos4 × conjuntos de rolamentos de agulha por junta
• Opções de flange aparafusadas (D1/D2)φ105 – φ235 mm (js11 / H7)
• Opções personalizadasFuro, rasgo de chaveta, comprimento, estriado, acabamento inoxidável ou pintado

• TF— o torque permitido sob carga alternada, calculado a partir da resistência à fadiga.
• Lmin— o comprimento mínimo após o corte; o comprimento instalado L é feito de acordo com sua necessidade.
• D1 (js11) / D2 (H7)— furos de flange aparafusados ​​opcionais. O garfo tipo soldagem é fornecido sem furo para soldagem em seu eixo.
• Tolerâncias e dimensões seguem o padrão da série SWC. Precisa de um L, furo ou estria não padrão? Envie o desenho e confirmaremos a viabilidade com o orçamento.

Detalhes do produto

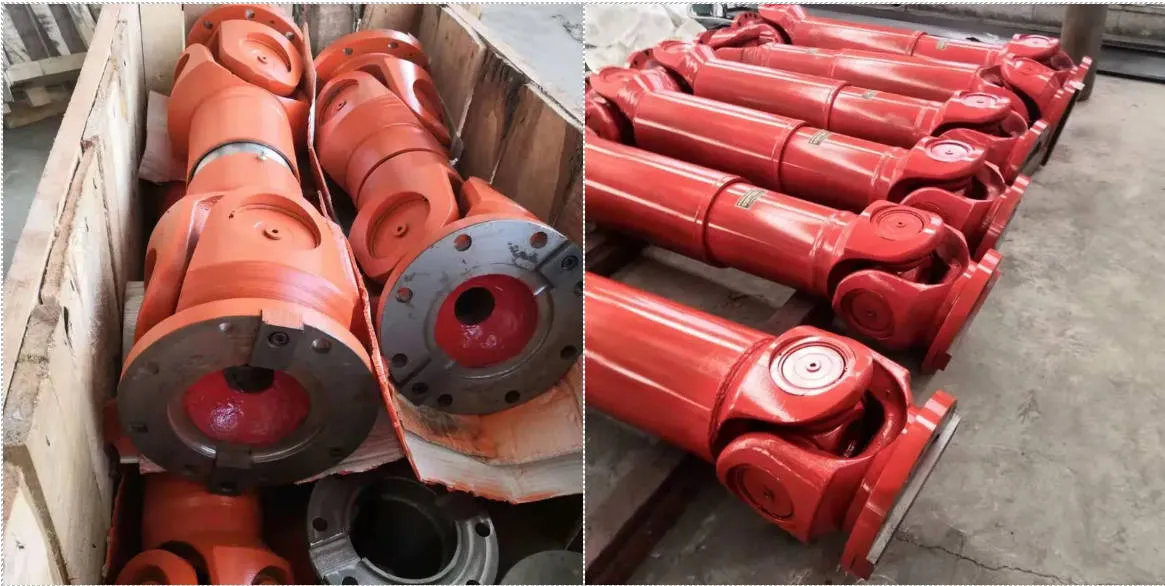

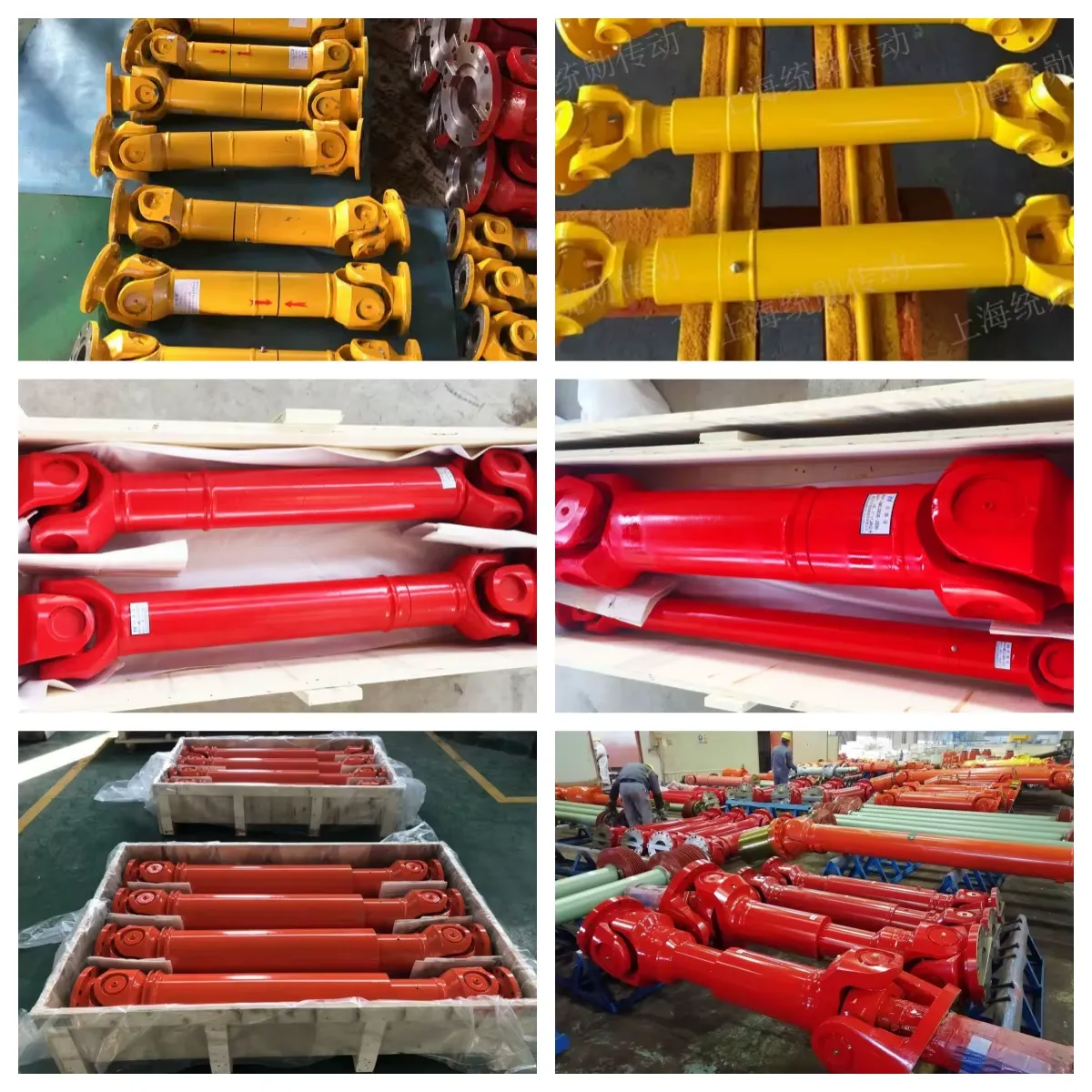

As fotografias abaixo são peças de produção própria - cabeça do garfo forjada, face do flange usinada, garfo soldado e munhão com rolamento de agulhas que suporta a carga.

Como escolher o tamanho SWC-DH correto

1. Fixe primeiro o furo e a conexão.Confirme o diâmetro do eixo e o rasgo de chaveta ou o furo do flange D1/D2 e o padrão de parafuso da tabela acima. Se o eixo for estriado ou cônico, diga-nos: isso altera o garfo, não a classificação de torque.
2. Compare o torque, não o tamanho.Selecione o modelo cujo torque nominal Tn exceda seu pico de torque de operação com seu fator de serviço normal. Para acionamentos reversíveis ou carregados por choque, verifique também Tf: é o limite de fadiga sob carga alternada.
3. Meça o espaço.A série DH existe para economizar comprimento. Compare Lmin com a lacuna que você realmente tem e lembre-se de que Ls indica quanto desse comprimento é flexível.
4. Declare o ângulo de trabalho.Cada modelo tem seu próprio limite β (veja a coluna β). Operar continuamente em um grande ângulo aumenta o torque equivalente nos rolamentos, portanto, um tamanho maior costuma ser mais barato do que uma falha prematura.
5. Envie a RFQ.Inclua modelo ou desenho, quantidade, material do eixo, ângulo de trabalho e porta de entrega. Respondemos com um preço firme e prazo de entrega – geralmente dentro de 24 horas.

Materiais, Usinagem e Controle de Qualidade na Raydafon

O garfo é forjado em 35CrMo e usinado como uma cabeça de garfo integrada, em vez de um conjunto aparafusado. Essa única mudança remove as juntas aparafusadas que normalmente se soltam primeiro em um eixo cardan e aumenta a resistência estrutural geral em aproximadamente 30–50% em comparação com projetos divididos. O eixo transversal é de liga de aço, endurecido no munhão e cromado para resistir à corrosão e ao atrito em ambientes industriais empoeirados ou úmidos.

Cada junta carrega quatro conjuntos de rolamentos de agulha com folga de ajuste controlada, de onde vêm o baixo ruído e a eficiência de transmissão de 98,6%. Antes do envio verificamos dimensões do furo e chaveta, batimento, dureza e articulação montada; relatórios de teste e certificados de materiais são emitidos com os documentos de remessa quando seu projeto os exigir.

Por que os compradores escolhem este acoplamento

• Alto torque em um corpo curto
• Compensação de desalinhamento de até 25°
• 98,6% de eficiência de transmissão
• Ruído operacional de 30–40 dB(A)
• Eixo transversal cromado
• Cabeça de garfo integrada, sem parafusos soltos
• Fábrica ISO 9001
• OEM e furo personalizado disponíveis

O feedback do operador sobre vibração e ruído é consistentemente positivo: com os rolamentos corretamente montados e lubrificados, o ruído medido permanece na faixa de 30 a 40 dB(A), o que mantém o acoplamento adequado para oficinas fechadas e fábricas de alimentos ou eletrônicos, bem como para a indústria pesada.

Aplicativos

Os acoplamentos SWC-DH são especificados sempre que uma conexão de eixo curta e de alto torque precisa sobreviver a serviço contínuo:

• LaminadoresEixos de acionamento principal e da mesa de rolos
• Guindastes e guindastesAcionamentos de tambor, carrinho e equipamento giratório
• Planta metalúrgicaRodízios contínuos, tesouras, mesas de desvio
• Máquinas de mineraçãoTransportadores, britadores, unidades de peneiramento
• Equipamento de construçãoMisturadores, empilhadeiras, guinchos pesados
• Marinha e portuáriaAcionamentos de máquinas de guincho e berço

Caso sua máquina não esteja nesta lista, informe-nos a aplicação e o ciclo de trabalho. Os acionamentos de máquinas pesadas raramente são idênticos, e um acoplamento adequado para uma usina siderúrgica pode precisar de um diâmetro interno, grau de balanceamento ou especificação de graxa diferente para uma operação de guindaste.
