SWC-WH sem acoplamento universal tipo soldagem flexível

SWC-WH sem acoplamento universal tipo soldagem flexível

Os acoplamentos universais soldados não elásticos do tipo SWC-WH sem soldagem flexível da Raydafon utilizam conexões soldadas para garantir uma transmissão confiável, tornando-os uma escolha confiável para aplicações de alta carga, como equipamentos metalúrgicos e de mineração. Somos um fabricante de acoplamentos físicos na China. Como um fabricante confiável, oferecemos um fornecimento estável e podemos adaptar os detalhes às especificações do seu equipamento. Para obter detalhes de preços, entre em contato conosco diretamente.
Garfo soldado · Sem elemento flexível · Pronto para OEM

SWC-WH sem acoplamento universal tipo soldagem flexível paraEixos de transmissão para serviços pesados

Um acoplamento cardan rígido, tipo soldagem, construído para laminadores, guindastes, unidades de mineração e metalúrgicas. O garfo soldado elimina o afrouxamento das juntas parafusadas. Os rolamentos de agulhas de precisão mantêm o atrito baixo. Furo de 100–550 mm, torque de até 710 kN·m, liga de aço 35CrMo, produção ISO 9001 em Ningbo, China.

Furo100 – 550 mm
Torque Nominal1,25 – 710 kN·m
Ângulo de dobra15° – 25°
MaterialAço 35CrMo
Quantidade mínima1 peça
Tempo de espera15 – 30 dias

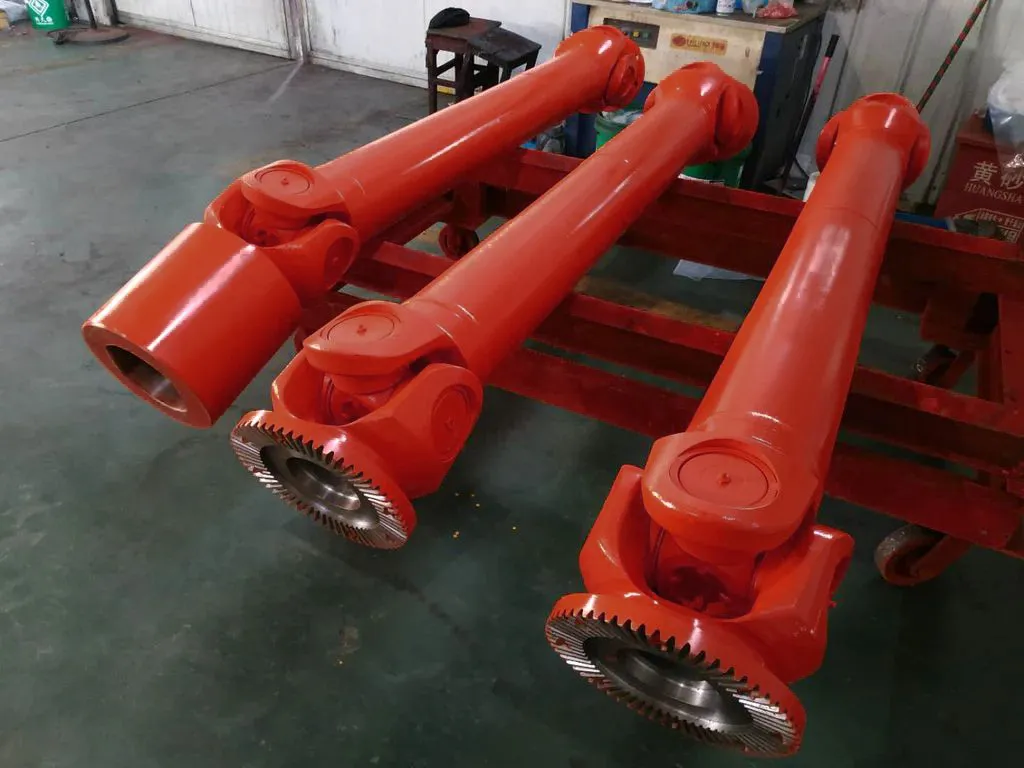

SWC-WH without flex welding type universal coupling welded yoke product photo

01O que é um acoplamento universal SWC-WH sem soldagem flexível?

O SWC-WH é umacoplamento de junta universal rígidoque transmite torque através de um garfo soldado e uma cruz central que funciona sobre rolamentos de agulhas de precisão. Ao contrário dos acoplamentos do tipo flexível, ele contémnenhum elemento elástico, portanto, não há borracha, nenhum conjunto de molas e nenhum membro flexível de compensação que possa se desgastar. Isso o torna a escolha preferida quando a unidade exigealto torque, alta resistência ao choque e longa vida útilem vez de amortecimento torcional.

O garfo soldado é a principal diferença em relação aos designs de garfo aparafusado. Sob vibração contínua, as juntas aparafusadas podem afrouxar, causando atrito, folga e, eventualmente, falha. A soldagem remove totalmente esse modo de falha. Para compradores que buscamacoplamentos universais para eixos de transmissão industriais, isso se traduz em menos paradas para manutenção e menor custo total de propriedade durante toda a vida útil do acoplamento.

Se a sua aplicação precisar de conformidade torcional em vez de rigidez, compare-a com aTipo de soldagem flexível padrão SWC-BHou o longo períodoTipo de soldagem flexível longa SWC-CH, que adicionam um elemento flexível entre os dois jugos.

02Especificações Técnicas SWC-WH: Faixa de Furo, Torque e Desalinhamento

A tabela abaixo lista todos os tamanhos padrão da série SWC-WH. Use-o para combinar o diâmetro do eixo, o torque nominal necessário e o comprimento de instalação disponível antes de solicitar um orçamento. Furos, rasgos de chaveta e comprimentos personalizados estão disponíveis mediante solicitação.

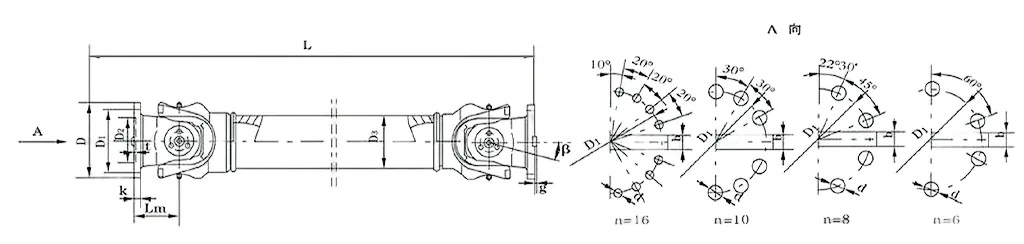

SWC-WH sem acoplamento universal do tipo soldagem flexível - tabela de tamanho completo
Modelo D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Inércia (kg·m²) Peso (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Somente angular

SWC-WH compensa o desalinhamento angular de até 15°–25°. Para deslocamento axial, combine-o com um eixo estriado deslizante.

Seleção de Torque

Aplique um fator de serviço de 1,5–2,5 no torque nominal, dependendo do nível de choque e do ciclo de trabalho.

Correspondência de furo

Furos padrão D1 js11 / D2 H7 listados acima. Furos escalonados ou estriados personalizados disponíveis.

Alternativa de flange

Se o seu eixo usar uma interface de flange, consulte oTipo de flange SWC-WFna mesma série.

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Por que os compradores especificam acoplamentos de garfo soldado para máquinas pesadas

Os engenheiros de compras escolhem o SWC-WH por três razões comerciais:menor tempo de inatividade, menos ciclos de substituição e menor custo total por hora de operação.

  • Sem afrouxamento da junta parafusada.O garfo soldado elimina o modo de falha de afrouxamento de vibração que reduz a vida útil dos acoplamentos de garfo aparafusado em laminadores e britadores.
  • Alta densidade de torque.Torque nominal de até 710 kN·m em um pacote compacto, cobrindo a maioria das tarefas pesadas do eixo de transmissão.
  • Rolamentos de agulhas de precisão.Baixo atrito, alta eficiência e um longo intervalo de lubrificação reduzem o trabalho de manutenção.
  • Liga de aço 35CrMo.Tratado termicamente para resistência ao desgaste, fadiga e choque em ambientes de mineração, metalurgia e marinhos.
  • Ampla tolerância angular.A compensação de 15°–25° reduz o custo de alinhamento durante a instalação.
  • Design utilizável.As peças de desgaste substituíveis prolongam a vida útil do acoplamento além de um único ciclo de substituição.

04Onde os acoplamentos SWC-WH são usados: aplicações e indústrias

O SWC-WH é especificado sempre que um acoplamento rígido e de alto torque deve sobreviver a choques e vibrações contínuos. As instalações típicas incluem:

Laminadores de aço Linhas Metalúrgicas Guindastes aéreos Máquinas de elevação portuária Transportadores de mineração Trituradores e plataformas de perfuração Propulsão Marinha Máquinas de convés Unidades de cimento e papel Bancadas de teste para serviços pesados Unidades de energia renovável Linhas de Processo Químico

Se o seu inversor também exigir deslocamento axial ou conformidade torcional, revise o documento completogama de acoplamento universalou a alternativasérie de acoplamento de engrenagemantes de especificar.

05Acoplamentos SWC-WH personalizados: OEM, marca própria e produção baseada em desenho

Raydafon é umFabricante de acoplamento universal OEM, não uma empresa comercial. A personalização é realizada em nossas próprias instalações ISO 9001 em Ningbo, China.

Furo e chaveta

D1 js11, D2 H7 ou tolerância personalizada. Interface de chave paralela, spline ou disco de contração.

Padrão de flange

O círculo do parafuso, o diâmetro piloto e a contagem de parafusos correspondem ao desenho do flange correspondente.

Comprimento e equilíbrio

Lmin e comprimentos estendidos. Classes de equilíbrio dinâmico para eixos de alta velocidade.

Revestimento e Marcação

Pintura, óxido preto, zincagem. Placa de identificação e marcação de marca própria.

Envie um desenho em PDF, DWG, DXF ou STEP com as dimensões do eixo e o ciclo de trabalho. Nossos engenheiros retornam uma recomendação e orçamento dentro de 24 horas.

06Controle de qualidade, certificações e garantia de 12 meses

Cada acoplamento SWC-WH passa por uma rota de inspeção documentada antes do envio. Esta é a evidência em que os compradores estrangeiros confiam para aprovação do fornecedor e inspeção de entrada.

  • Processo de fabricação certificado pela ISO 9001
  • Verificação de aço recebido e registros de tratamento térmico
  • Relatório de inspeção dimensional para furo, rasgo de chaveta e Lmin
  • Inspeção de solda na junta do garfo
  • Teste de ajuste e rotação do rolamento antes de embalar
  • Garantia limitada de 12 meses contra defeitos de fabricação

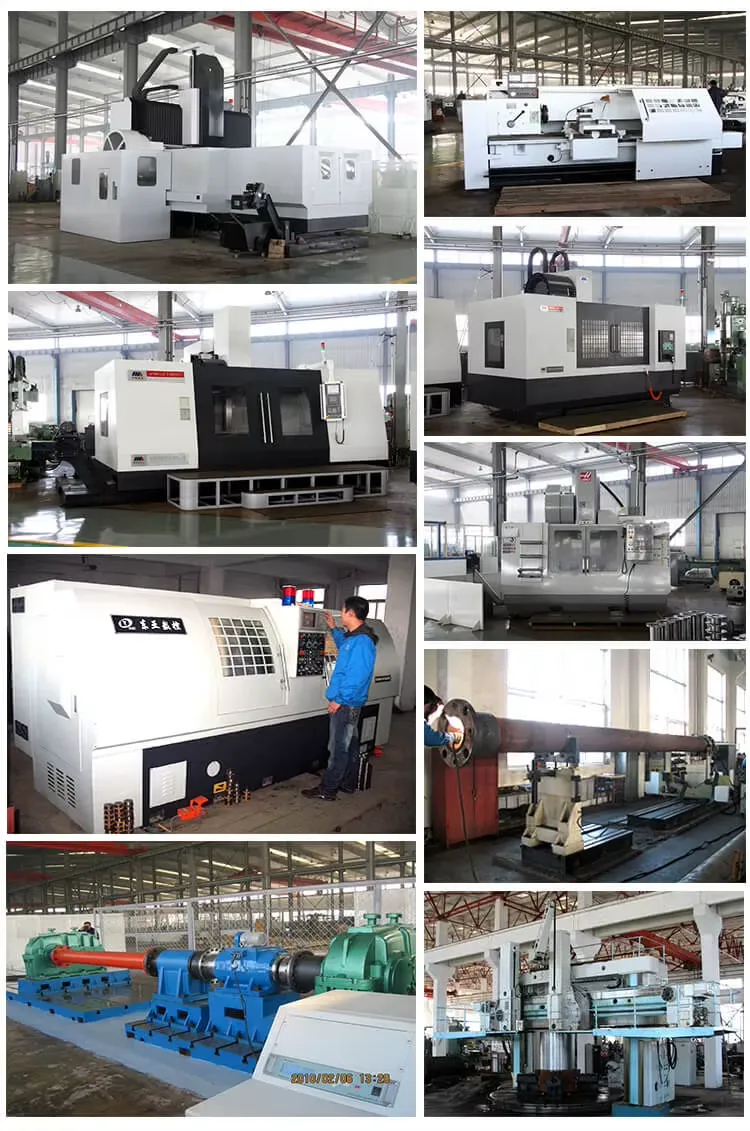

Raydafon universal coupling manufacturing workshop Ningbo China

07Como fazer o pedido: MOQ, prazo de entrega, embalagem e envio

Quantidade mínima

1 peça para tamanhos padrão. Preço por volume a partir de 50 peças.

Tempo de espera

15–30 dias após a confirmação do saque e depósito.

Embalagem

Caixa de madeira, filme antiferrugem VCI, dessecante, palete personalizada para tamanhos grandes.

Envio

Marítimo, aéreo ou expresso. Termos EXW/FOB/CIF/DDP disponíveis.

Documentos

CI, PL, CO, Formulário A/E, certificado de material, relatório dimensional.

Pagamento

T/T, L/C à vista e outros termos negociáveis ​​para compradores recorrentes.

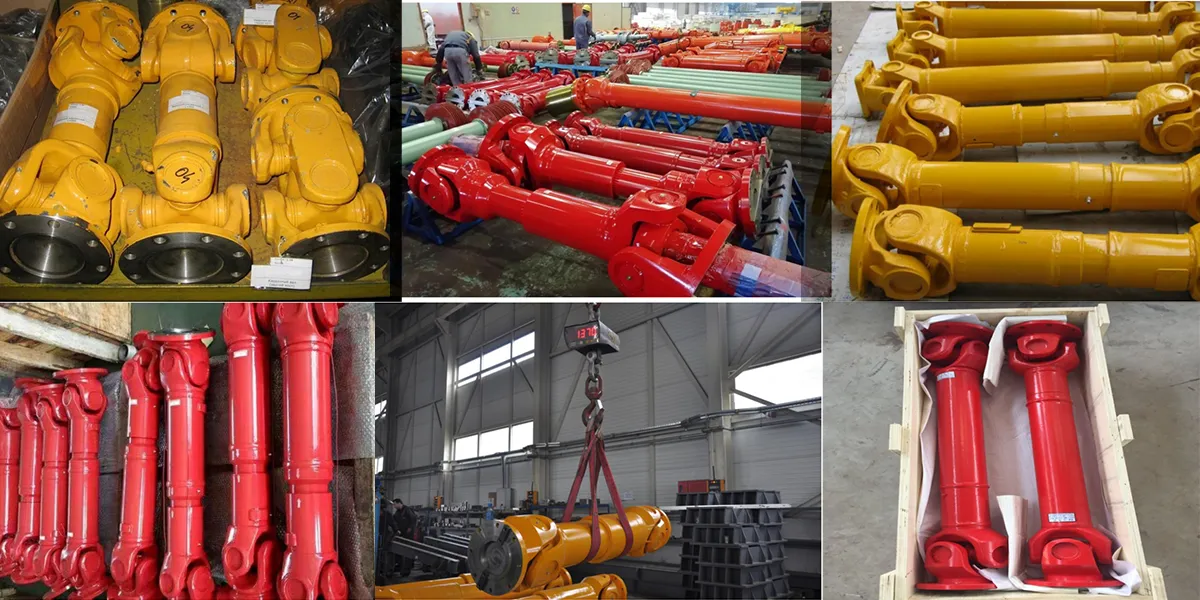

SWC-WH universal coupling inspection and assembly line

08Perguntas frequentes do comprador do acoplamento universal SWC-WH

O que significa "sem tipo de soldagem flexível" no acoplamento SWC-WH?

Isso significa que o acoplamento não possui elemento elástico ou flexível no caminho de torque e que o garfo é unido por soldagem em vez de aparafusamento. Isto elimina o afrouxamento das juntas aparafusadas sob vibração e aumenta a rigidez estrutural. É a escolha certa para acionamentos de alto torque e alto impacto, onde não é necessário um elemento flexível.

Qual é a faixa de torque e diâmetro interno da série SWC-WH?

Diâmetro de giro 100–550 mm, torque nominal 1,25–710 kN·m, torque de fadiga 0,63–355 kN·m, furo padrão D1 57–426 mm. Furos personalizados e eixos escalonados estão disponíveis.

Que material e rolamentos são usados?

Os garfos e flanges são de liga de aço 35CrMo tratado termicamente. O munhão cruzado funciona com rolamentos de agulhas de precisão para reduzir o atrito e prolongar a vida útil sob serviço industrial contínuo.

Qual é o ângulo máximo de desalinhamento?

Dependendo do tamanho, 15° a 25° de desalinhamento angular. O SWC-WH não compensa o deslocamento axial – combine-o com uma estria deslizante ou eixo telescópico se existir deslocamento axial.

Vocês oferecem acoplamentos OEM ou SWC-WH personalizados?

Sim. Personalizamos furo, rasgo de chaveta, padrão de flange, comprimento, grau de equilíbrio, tratamento de superfície e placa de identificação. Envie um desenho em PDF, DWG, DXF ou STEP e faremos o orçamento em até 24 horas.

Qual é o MOQ, prazo de entrega e garantia?

Quantidade mínima 1 peça para tamanhos padrão. Prazo de entrega de 15 a 30 dias dependendo do tamanho e personalização. Garantia limitada de 12 meses contra defeitos de fabricação.

Como seleciono o tamanho correto do SWC-WH para o meu eixo de transmissão?

Fornece torque nominal, torque máximo, velocidade, diâmetros de eixo, ângulo de desalinhamento e ciclo de trabalho. Nossos engenheiros recomendarão o tamanho com o fator de serviço correto. Você também pode revisar o completoguia de seleção de acoplamento universalantes de entrar em contato conosco.

Posso obter uma amostra antes de fazer um pedido em grandes quantidades?

Sim. Pedidos de amostra são aceitos para tamanhos padrão. O custo da amostra e o frete são cotados separadamente e podem ser creditados no primeiro pedido em grandes quantidades.

Solicite um orçamento de acoplamento universal SWC-WH

Envie seu desenho de eixo, torque e velocidade. Nossos engenheiros respondem dentro de 24 horas com uma recomendação de tamanho e preço de fábrica.
