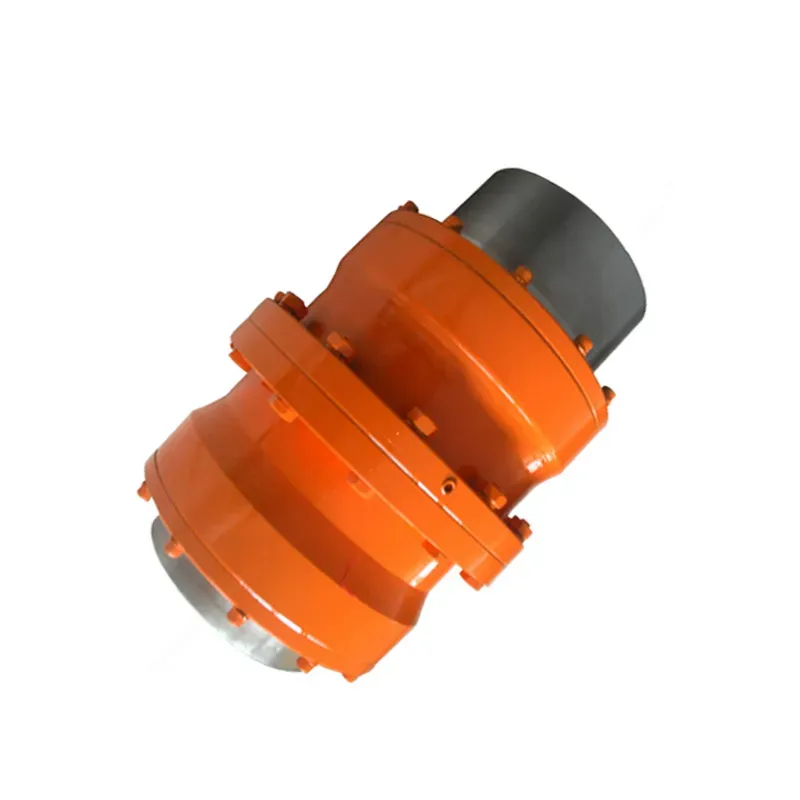

Substituição do acoplamento de engrenagem de forma de tambor gigl

Se a sua maquinaria pesada - stands de rolamento de moinho de aço, trituradores de plantas de cimento, transportadores de mineração - aceitará um acoplamento que não recuará de alto torque, o acoplamento de engrenagem de forma de tambor de Raydafon é construído para esse trabalho exato.

O que o destaca? Os dentes em forma de tambor. Eles não transferem apenas o poder-lidam com a bagunça do uso do mundo real. O torque máximo atinge 2000 kN · m, os tamanhos de furo passam de 50 mm a 400 mm, e pode levar até 1,5 graus de desalinhamento angular. Além disso, ele compensa mudanças axiais e radiais que usavam acoplamentos regulares rapidamente. Fazemos isso de aço de alta resistência de 42crmo e, em seguida, trituramos os dentes de engrenagem involutos para a precisão-então a energia flui lisa e o desgaste permanece baixo. Não é de admirar que seja um item básico para pessoas que precisam de acoplamentos de engrenagens para máquinas pesadas ou acoplamentos de engrenagens de alto torque para aplicações industriais; Ele continua funcionando mesmo quando as máquinas são empurradas com força.

Esse acoplamento não é apenas difícil - também é inteligente para manutenção. É certificado ISO 9001, para que você saiba que a qualidade está lá. A malha de engrenagem é lubrificada, que reduz a vibração e a faz durar mais - mesmo em minas empoeiradas ou plantas de cimento sufocante. E é compacto, portanto, instalá -lo em moinhos de rolagem ou unidades de transportador não se transforma em um grande projeto. É por isso que é a melhor opção para acoplamentos duráveis ​​de engrenagem de tambor e acoplamentos de engrenagens personalizadas para equipamentos de mineração; Ajustamos tamanhos ou tratamentos de superfície para ajustar exatamente o que sua configuração precisa.

A fábrica de Raydafon está na China, por isso equilibramos a boa qualidade com os preços que fazem sentido. Não vendemos apenas uma parte única-trabalhamos com você para obter o acoplamento certo para suas máquinas. Menos tempo de inatividade, melhor eficiência e um acoplamento que mantém o equipamento pesado em movimento? É isso que entregamos.

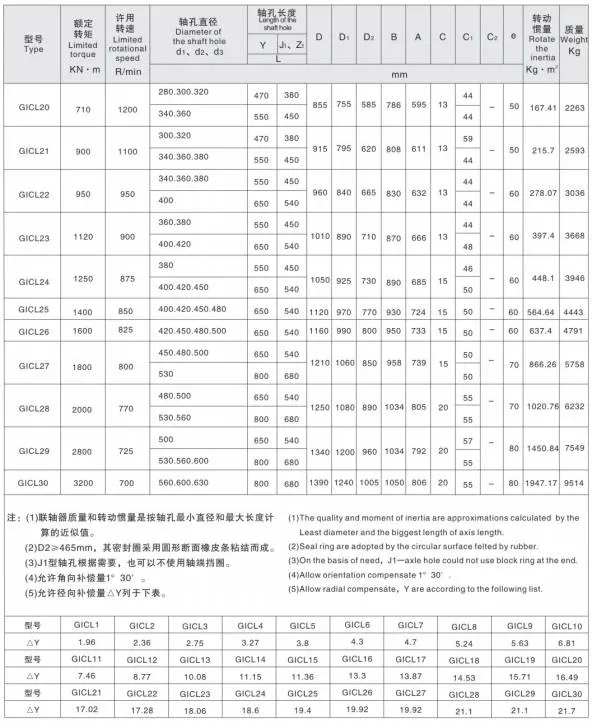

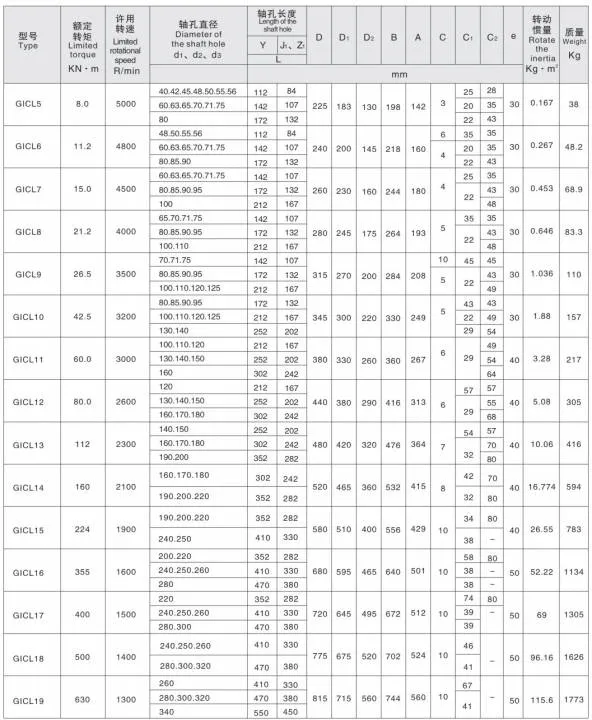

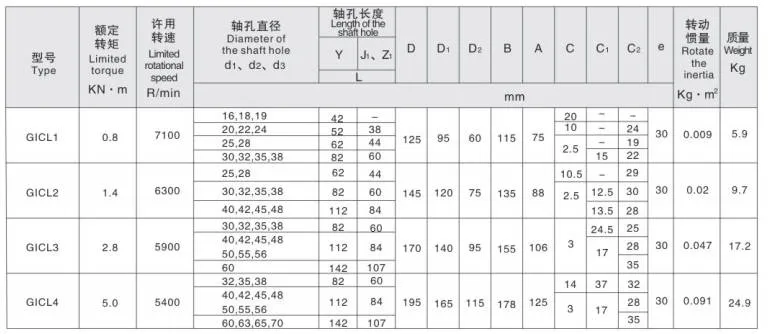

Especificação do produto

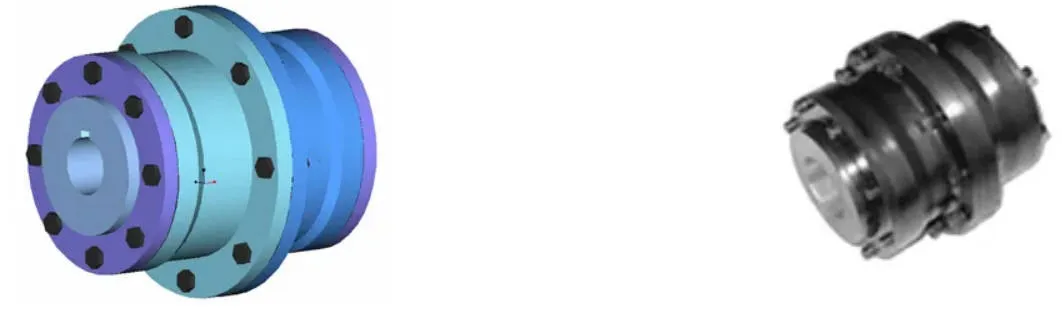

Recursos do produto

O acoplamento da engrenagem de tambor gigl se destaca como uma opção de alto desempenho em sistemas de acoplamento de engrenagem flexível, feitos sob medida para cenários industriais difíceis, onde a transmissão de energia confiável é não negociável. O que faz com que esse acoplamento avançado de engrenagem de formato de tambor uma escolha superior é sua capacidade de lidar com o desalinhamento angular e efetivamente, mantendo intactos recursos de transmissão de torque-uma demanda fundamental para configurações industriais de serviço pesado. Quando comparado aos acoplamentos retos da engrenagem dentária, o modelo Gigl assume a liderança na capacidade de suporte de carga: sob o mesmo diâmetro externo da manga interna e as condições de diâmetro externo do acoplamento máximo, oferece um aumento médio de 15 a 20% na tolerância de carga.

Uma de suas maiores vantagens é a compensação de deslocamento angular aprimorada - um fator crítico para equipamentos onde os eixos podem não permanecer perfeitamente alinhados. Quando o deslocamento radial é zero, os acoplamentos retos da engrenagem dentária só podem lidar com um deslocamento angular de 1 °, mas o acoplamento da engrenagem da forma do tambor gigl etapa subindo para permitir até 1 ° 30 ' - isso é uma melhoria de 50%. Mesmo quando o módulo, a contagem de dentes e a largura dos dentes são os mesmos, os dentes em forma de tambor desse acoplamento permitem lidar com mais deslocamento angular do que os dentes retos. Isso o torna ideal para ambientes de baixa velocidade e carga pesada, que exigem desempenho de acoplamento de alto teor de torque, como em maquinaria de mineração ou metalurgia, onde a tolerância de desalinhamento do acoplamento de engrenagem de tambor gigl é uma mudança de jogo.

A superfície do dente em forma de tambor deste acoplamento flexível de engrenagem também faz maravilhas para melhorar o contato entre os dentes internos e externos. Ele corrige problemas comuns com acoplamentos de dentes retos, como aperto de borda e concentração de tensão nas pontas dos dentes quando há deslocamento angular. Ao mesmo tempo, reduz o atrito e o desgaste, reduz os níveis de ruído e estende os intervalos de manutenção - economizando tempo e dinheiro nas empresas. Outra vantagem prática é a forma queimada da manga externa de dente: facilita a montagem e a desmontagem dos dentes internos e externos, o que aumenta a eficiência operacional do dia-a-dia para equipes que trabalham com instalações de acoplamento de engrenagem de tambor gigl.

Quando se trata de eficiência da transmissão, o acoplamento da engrenagem de formato de tambor Gigl atinge impressionantes 99,7% - um número que fala de sua confiabilidade para o acoplamento de engrenagem industrial utiliza, desde sistemas transportadores na fabricação a máquinas pesadas na construção. Graças a esses atributos fortes, os acoplamentos da engrenagem de formato de tambor como o Gigl substituíram amplamente as versões de dentes retos em todo o mundo, especialmente em aplicações em que o desempenho durável do acoplamento da engrenagem de tambor gigl é uma obrigação. A manga de dente externa usa dentes em forma de tambor para malha suave e é feita de aço de alta qualidade com superfícies dentárias médias para suportar cargas pesadas. Se os clientes precisarem de ainda mais desempenho, podemos fornecer endurecimento da superfície dentária (com HRC ≥ 56) para atualizar sua durabilidade. Além disso, o acoplamento possui um design leve que mantém a inércia rotacional baixa - perfeita para equipamentos onde a velocidade e a precisão são importantes.

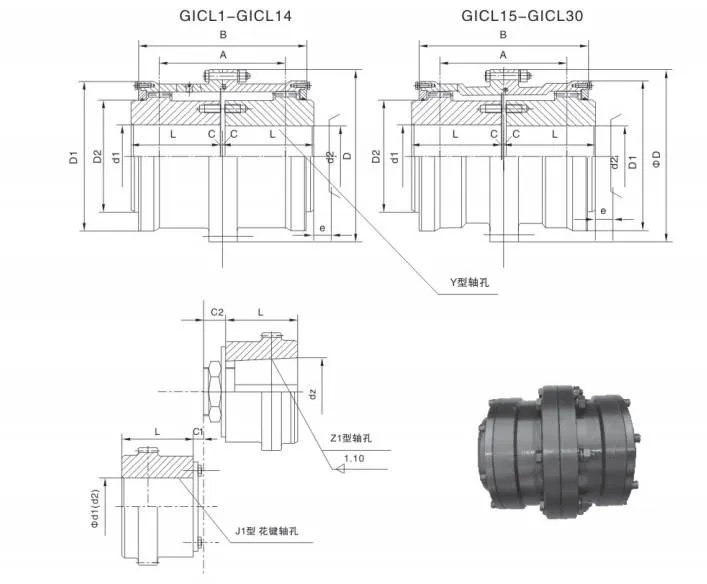

Para manter o acoplamento da engrenagem do tambor gigl em execução bem a longo prazo, ele é equipado com estruturas e vedações de lubrificação confiáveis ​​que prolongam sua vida útil e simplificam a manutenção. Seu design simétrico garante excelente intercambiabilidade, portanto, a substituição de peças é direta, se necessário. Para operações de alta velocidade, onde as velocidades periféricas são mais de 36 m/s, aplicamos balanceamento dinâmico para impedir a vibração e garantir o desempenho estável. As configurações do orifício do eixo também oferecem flexibilidade: combinando os tipos Y, Z1 e J1 para atender às diferentes necessidades de conexão para várias máquinas industriais que usam o acoplamento da engrenagem da forma do tambor gigl. A Raydafon, um fabricante confiável, produz uma gama completa de acoplamentos de engrenagem em forma de tambor além do Gigl, incluindo variantes GICL, GIICL, GICLZ, GIICLZ e NGCL - todos atendendo a padrões estritas da indústria para garantir a qualidade.

Esse acoplamento rígido flexível é com muitos benefícios: estrutura compacta, raio de giro pequeno, alta capacidade de carga, eficiência de primeira linha, baixo ruído e ciclos de manutenção longos. É especialmente adequado para condições de baixa velocidade e de serviço pesado em indústrias como a metalurgia (para moinhos de rolagem), mineração (para trituradores), elevação e transporte (para guindastes), além de transmissões de eixos de maquinaria de petróleo, química e máquinas. Dito isto, é importante observar: devido à sua alta rigidez e flexibilidade sem elasticidade, não é recomendado para máquinas que precisam de amortecimento de vibração, tampão ou alinhamento extremamente rigoroso do eixo - como equipamentos de precisão, onde mesmo pequenas vibrações podem afetar o desempenho.
