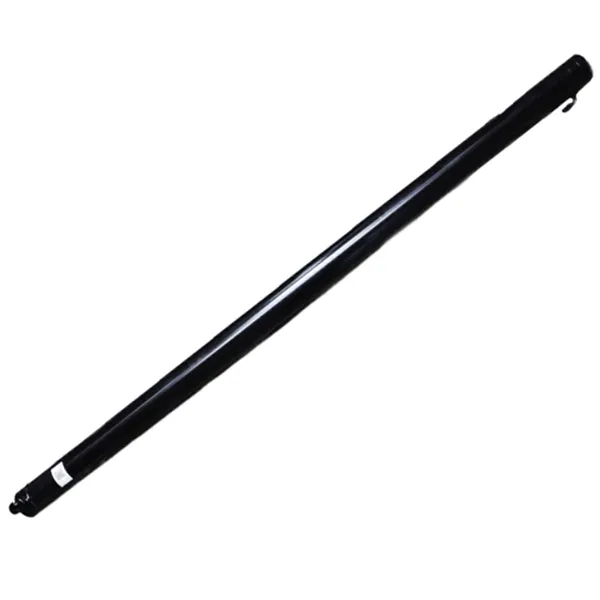

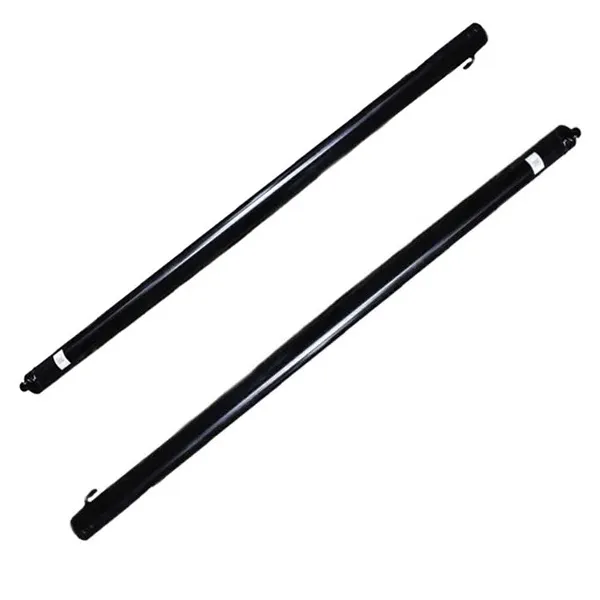

Cilindro de elevação de empilhadeira
  • Cilindro de elevação de empilhadeiraCilindro de elevação de empilhadeira
  • Cilindro de elevação de empilhadeiraCilindro de elevação de empilhadeira

Cilindro de elevação de empilhadeira

O cilindro de elevação da empilhadeira Raydafon é o componente de elevação vertical instalado no mastro que levanta e abaixa o porta-garfo. Fabricado em aço de alta resistência com pistão compatível e estrutura de anel de vedação otimizada. Os modelos padrão cobrem furo de Φ56-60 mm, haste de Φ45 mm, curso de 1500-1505 mm e pressão de trabalho de 17,5-18,1 MPa. Os modelos avançados incluem um dispositivo amortecedor que evita impactos fortes em todo o curso, protegendo tanto a carga quanto a estrutura do mastro. Compatível com empilhadeiras elétricas e diesel. Cinco modelos padrão de N30M300 a A2A35M300, diâmetro e curso personalizados disponíveis para OEM. MOQ 50 unidades, prazo de entrega em massa de 25-35 dias. Envie modelo de empilhadeira, necessidade de curso e quantidade para cotação.
Raydafon · Fabricante OEM da China

Cilindro de elevação de empilhadeira personalizado para empilhadeiras elétricas e diesel - curso de 1500 mm, fornecimento direto OEM

O cilindro de elevação da empilhadeira é o cilindro hidráulico vertical instalado no mastro que levanta e abaixa o porta-garfo. A Raydafon o fabrica em aço de alta resistência com um pistão compatível e uma estrutura de anel de vedação otimizada que reduz o vazamento e o desgaste de óleo. Os modelos avançados incluem um dispositivo amortecedor que evita impactos fortes no curso total, protegendo cargas frágeis e reduzindo o desgaste do mastro.

Compatível com Elétrico e diesel
Pressão de trabalho 17,5-18,1 MPa
Furo ΦD Φ56 a Φ60 mm
Haste Φd Φ45mm
Curso S 1500-1505 milímetros
Peso unitário 32,6-50kg
Verticais versus horizontais

Cilindro de elevação versus cilindro de inclinação – O que o cilindro de elevação realmente faz

Eixo vertical

Cilindro de Elevação(este produto)

  • MovimentoVertical para cima e para baixo
  • FunçãoEleva e abaixa o porta-garfos
  • Faixa de cursoPadrão 1500-1505mm
  • MontagemInstalado dentro dos trilhos do mastro
  • Dispositivo tampãoDisponível em modelos avançados
Eixo horizontal

Cilindro de inclinação

  • MovimentoInclinação para frente e para trás
  • FunçãoAltera o ângulo do mastro e do garfo
  • Faixa de curso32-193mm
  • MontagemFixado no pivô da base do mastro
  • Dispositivo tampãoNormalmente não é necessário

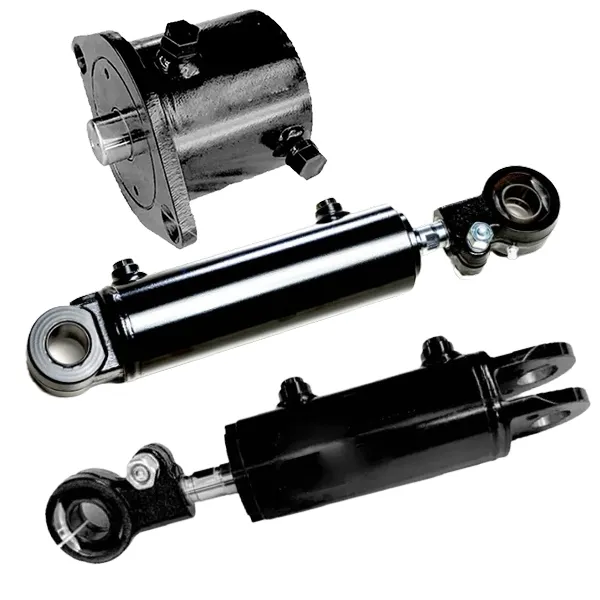

Visualizar cilindro de inclinação da empilhadeira →

Ambos os cilindros trabalham juntos durante um ciclo de elevação e colocação: o operador inclina o mastro para nivelar a carga e, em seguida, eleva o carro com o cilindro de elevação. A combinação dos dois cilindros da mesma fábrica mantém a resposta hidráulica consistente e simplifica o inventário de peças sobressalentes. A gama completa está listada noCilindro Hidráulico de Empilhadeiracategoria.

Cinco modelos padrão – tabela completa de especificações

Todos os cinco modelos compartilham o mesmo corpo de aço de alta resistência e arquitetura de anel de vedação correspondente. Escolha o modelo que corresponde ao mastro da empilhadeira e à distância de instalação ou envie seu desenho OEM para uma construção personalizada.

Número do desenho Furo ΦD Haste Φd Curso S Instalar. eu Pressão Porta Peso
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1MPa G1/2 32,6kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1MPa M22×1,5 36kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1MPa G1/2 46kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1MPa M22×1,5 50kg

Não consegue corresponder à distância de instalação? Envie o número do desenho OEM ou uma amostra física. A Raydafon faz engenharia reversa, produz uma amostra e cota o lote no mesmo desenho. Para uma gama mais ampla de cilindros hidráulicos usados ​​em outras máquinas móveis, consulte oCilindro Hidráulicocategoria.

Desenhos dimensionais

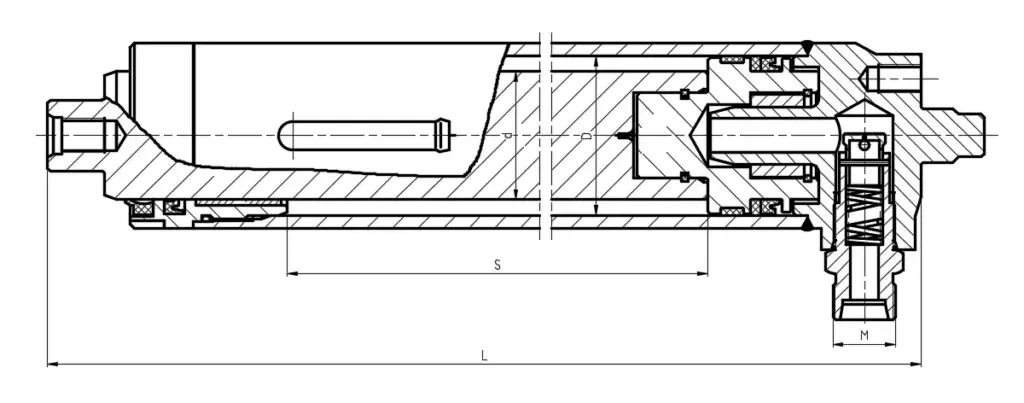

Forklift lift cylinder dimension drawing
Visão geral da instalação — padrão de montagem, interface furo/haste e posição da porta

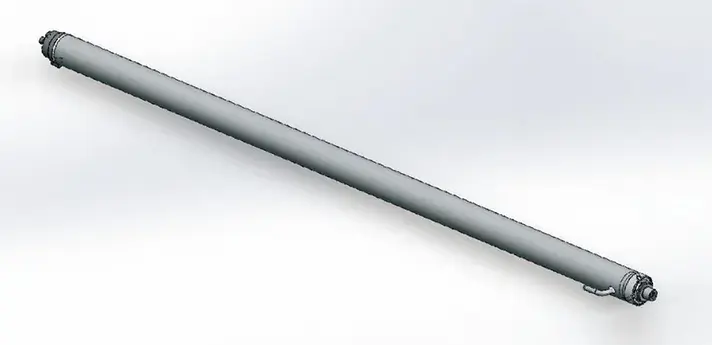

Forklift lift cylinder product detail
Detalhe do produto – estrutura do anel de vedação e montagem do pistão
Forklift lift cylinder application photo
Aplicação — montado em um mastro de empilhadeira em funcionamento
Projeto de engenharia

Quatro pontos de design que prolongam a vida útil do cilindro

01

Corpo em aço de alta resistência

A resistência ao desgaste e a resistência ao processamento são requisitos básicos. Em caminhões pesados ​​que operam em ciclos diários, a superfície do cilindro apresenta pouco desgaste visível após serviço prolongado.

02

Pistão e anel de vedação combinados

A geometria do pistão e o perfil do anel de vedação são combinados como um conjunto. Após a otimização da estrutura do anel de vedação, as falhas de vazamento de óleo diminuem significativamente — um cliente relatou que a frequência de manutenção foi reduzida aproximadamente pela metade.

03

Controle de elevação responsivo

O cilindro responde imediatamente à ação da alavanca. Os operadores podem se mover rapidamente em içamentos urgentes ou desacelerar para um posicionamento preciso em cargas frágeis – sem atrasos, sem saltos.

04

Dispositivo buffer em modelos avançados

O amortecedor de fim de curso desacelera o pistão quando o garfo atinge o topo do mastro. Sem impacto forte, sem vibração – isso protege mercadorias frágeis e reduz o desgaste estrutural do mastro.

Vantagens dos cilindros de empilhadeira Raydafon

  • A
    Compatível com empilhadeiras elétricas e diesel

    Os cinco modelos padrão cobrem a maioria dos mastros de empilhadeiras. As distâncias de instalação de 1658 mm a 1808 mm correspondem aos caminhões comuns de armazém e logística.

  • B
    Pressão estável sob ciclos contínuos

    Avaliado entre 17,5 e 18,1 MPa. O conjunto combinado de pistão e vedação mantém a pressão estável durante ciclos frequentes de subida e descida, sem desvios.

  • C
    Baixo vazamento de óleo, baixo desgaste

    A estrutura de vedação otimizada reduz vazamentos em armazéns empoeirados e ambientes úmidos. A menor frequência de manutenção reduz diretamente os custos operacionais.

  • D
    Proteção do dispositivo buffer

    Os modelos avançados retardam o pistão no final do curso, evitando impactos fortes em cargas frágeis e reduzindo o desgaste do mastro e do próprio cilindro.

  • E
    Suporte OEM

    Envie a marca e modelo da empilhadeira ou número do desenho. A Raydafon faz engenharia reversa, amostra e cota um lote personalizado no mesmo desenho.

  • F
    Fornecimento direto da fábrica

    Produzido na própria fábrica da Raydafon em Ningbo. Os clientes negociam diretamente com o fabricante, com resposta pós-venda rápida e qualidade de lote estável.

Onde os cilindros de empilhadeira são usados

Carga e descarga de armazém

Carregamento de contêineres, separação de paletes e transferência de prateleiras. O controle de elevação responsivo acelera o manuseio de cargas de paletes padrão.

Operações de elevação de fábrica

Cargas industriais pesadas ou irregulares onde o operador necessita de um controle preciso de altura no topo do mastro para empilhamento.

Rotatividade portuária e logística

Ambientes contínuos de ciclo pesado. O dispositivo amortecedor e as vedações de baixo desgaste mantêm o cilindro funcionando durante milhares de ciclos por turno.

Pós-venda e peças de reposição

Revendedores de empilhadeiras e fornecedores de reposição que precisam de um cilindro de elevação confiável equivalente ao OEM para modelos de caminhões populares. Estoque e produção personalizada disponíveis.

Folha de especificações do pedido

Compatibilidade
Empilhadeiras elétricas e diesel
Pressão de trabalho
17,5-18,1 MPa
Diâmetro do furo
Φ56 a Φ60 mm
Diâmetro da haste
Φ45mm
AVC
1500 a 1505 milímetros
Distância de instalação
1658 a 1808 milímetros
Peso unitário
32,6 a 50kg
Portaa/interface
G1/2, M22×1,5
Dispositivo tampão
Disponível em modelos avançados para parada de curso completo sem impacto
Selagem
Estrutura otimizada do anel de vedação para reduzir vazamento e desgaste de óleo
Personalização
Furo personalizado, curso, tipo de porta, embalagem OEM e marca própria
Quantidade mínima
50 unidades por modelo
Prazo de entrega em massa
25-35 dias após depósito e aprovação do desenho
Base de cotação
Modelo e tonelagem da empilhadeira, curso necessário, tamanho da porta, quantidade, porto de destino

Como seu pedido passa pelo Raydafon

01

Resumo da aplicação

Envie marca e modelo da empilhadeira, tonelagem, curso necessário, tamanho do porto, quantidade e porto de destino.

02

Seleção de modelo

Raydafon confirma se um modelo padrão (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) se encaixa ou se uma construção personalizada é necessária.

03

Amostra e Aprovação de Desenho

Para construções personalizadas, a Raydafon faz a engenharia reversa da peça OEM, produz uma amostra e confirma o diâmetro, o curso, a distância de instalação e as dimensões da porta com o comprador.

04

Usinagem de Corpo e Haste

O corpo do cilindro em aço de alta resistência é afiado de acordo com a tolerância. A haste do pistão é retificada e cromada dura para resistência ao desgaste.

05

Montagem e ajuste de buffer

Pistão, vedações, bucha guia e dispositivo amortecedor são montados. O curso do amortecedor é ajustado para que a parada fique livre de impacto na pressão nominal.

06

Embalagem e Expedição

Os cilindros são embalados em caixas de madeira com óleo antiferrugem e tampas protetoras. Enviado por via marítima, aérea ou expressa com lista de embalagem, fatura e relatório de inspeção.

Documentação e Suporte de Qualidade

  • ✓
    Certificado de Materiais

    Certificado de material do corpo do cilindro e da haste, folha de dados do composto de vedação fornecida com cada remessa.

  • ✓
    Relatório de teste de pressão

    Cada cilindro é testado sob pressão na pressão nominal antes de embalar. Vazamento, suavidade do curso e encaixe da porta são registrados.

  • ✓
    Registro de Inspeção Dimensional

    Furo, haste, curso, distância de instalação e dimensões da porta registrados de acordo com a especificação solicitada ou desenho do cliente.

  • ✓
    Embalagem de exportação

    Caixa de madeira com óleo antiferrugem e tampas protetoras. Grandes lotes de cilindros paletizados e amarrados para frete marítimo.

Perguntas frequentes

O que é um cilindro de empilhadeira?

Um cilindro de elevação de empilhadeira é o cilindro hidráulico vertical instalado no mastro que levanta e abaixa o porta-garfo. Ele converte a pressão hidráulica em movimento linear ao longo do eixo vertical e é um dos três cilindros hidráulicos principais de uma empilhadeira, juntamente com o cilindro de inclinação e o cilindro de direção.

Qual é a diferença entre o cilindro de elevação e o cilindro de inclinação?

O cilindro de elevação se move verticalmente e controla a altura do porta-garfos. O cilindro de inclinação se move horizontalmente e controla o ângulo para frente e para trás do mastro. Ambos trabalham juntos ao levantar ou posicionar uma carga. A Raydafon produz ambos, e o cilindro de inclinação está listado separadamente no site.

Qual pressão de trabalho esse cilindro suporta?

Dependendo do modelo, a pressão de trabalho é de 17,5 MPa ou 18,1 MPa. As dimensões do furo e da haste correspondem a esta faixa de pressão, de modo que o cilindro mantém a pressão estável sob ciclos de elevação contínuos.

Quais materiais e vedações são usados?

O corpo do cilindro e a haste do pistão são feitos de aço de alta resistência. O conjunto de vedações utiliza um composto resistente ao desgaste com uma estrutura de anel de vedação otimizada. Essa estrutura reduz o vazamento e o desgaste de óleo, o que prolonga a vida útil em armazéns empoeirados ou ambientes úmidos.

Qual é o dispositivo buffer e por que isso é importante?

Nos modelos Raydafon avançados, o cilindro possui um dispositivo amortecedor no final do curso. Quando o garfo atinge o topo do mastro, o amortecedor desacelera o pistão para que não haja “clang” ou vibração forte. Isto protege cargas frágeis e reduz o desgaste por impacto no mastro e no próprio cilindro.

Com quais empilhadeiras é compatível?

Os cinco modelos padrão cobrem aplicações comuns de empilhadeiras elétricas e diesel. A distância de instalação varia de 1658 mm a 1808 mm, portanto a maioria dos mastros padrão possui um modelo correspondente. Para mastros OEM ou caminhões mais antigos, o Raydafon suporta diâmetro, curso e distância de instalação personalizados.

Qual é o MOQ e o prazo de entrega?

MOQ é de 50 unidades por modelo. O prazo de entrega em massa é de 25 a 35 dias após o depósito e a aprovação do desenho, dependendo da complexidade do modelo e da quantidade do pedido.

Como solicito um orçamento?

Envie seu modelo de empilhadeira e tonelagem, curso necessário, tamanho do porto, quantidade e porto de destino. Raydafon confirmará o modelo ou projetará uma construção personalizada e, em seguida, oferecerá uma cotação FOB Ningbo com prazo de entrega e detalhes de embalagem.

Pronto para adquirir cilindros de empilhadeira personalizados?

Envie seu modelo de empilhadeira e tonelagem, curso necessário, tamanho da porta e quantidade do pedido. Raydafon confirmará o modelo padrão ou projetará uma construção personalizada e, em seguida, oferecerá uma cotação FOB Ningbo com prazo de entrega e detalhes de embalagem.
