Qual o papel das engrenagens de precisão em equipamentos de fabricação automatizados?

Na dança silenciosa e precisamente coreografada de uma linha de produção automatizada, uma força invisível impulsiona cada movimento. Os braços robóticos articulam-se com precisão milimétrica, os fusos CNC giram a milhares de RPMs e os sistemas de transporte transportam componentes com precisão de tempo. No coração desta sinfonia mecânica está um componente tão fundamental que a sua presença é muitas vezes ignorada, mas a sua falha pode interromper toda uma linha de produção: oEngrenagem de precisão. Estas não são as simples rodas de dentes grossos de um brinquedo de criança; eles são maravilhas da engenharia da matemática, metalurgia e manufatura, capazes de transmitir imenso torque enquanto mantêm a precisão posicional medida em mícrons. O seu papel na moderna produção automatizada não é meramente funcional; está permitindo. Eles são os burros de carga silenciosos que convertem a potência bruta do motor no movimento controlado e preciso que define a automação industrial.

Mas qual é exatamente o papel de um Precision Gear neste contexto? Deve servir como base mecânica sobre a qual são construídas a precisão, a velocidade e a confiabilidade de todo o sistema automatizado. Uma engrenagem de precisão transmite potência, altera a velocidade e o torque e, o que é mais importante, fornece o posicionamento angular preciso necessário para tarefas como perfuração, fresamento, montagem e operações de coleta e colocação. Sem eles, a produção repetível, de alta velocidade e de alta precisão que caracteriza a fabricação moderna seria impossível. Este artigo dissecará o papel multifacetado das engrenagens de precisão em equipamentos de fabricação automatizados. Exploraremos a física da geometria das engrenagens, a importância crítica dos graus de precisão, a ciência dos materiais que garante a longevidade e as implicações práticas da seleção de engrenagens para o desempenho do sistema. Ao examinar as aplicações do mundo real, as especificações técnicas e as consequências económicas da qualidade das engrenagens, ilustraremos porque é que estes componentes são a espinha dorsal da fábrica automatizada.

Índice

• 1. O que define uma engrenagem de precisão na fabricação automatizada?
• 2. Como as engrenagens de precisão determinam a precisão e a repetibilidade do sistema?
• 3. Qual é a relação entre a geometria das engrenagens e a transmissão de potência?
• 4. Como o material e o tratamento térmico afetam a longevidade das engrenagens?
• 5. Quais são as especificações técnicas críticas de uma engrenagem de precisão de alto desempenho?
• 6. Como a seleção de equipamentos afeta o custo total de propriedade?
• Perguntas frequentes (FAQ)
• Conclusão: a engrenagem que impulsiona a automação

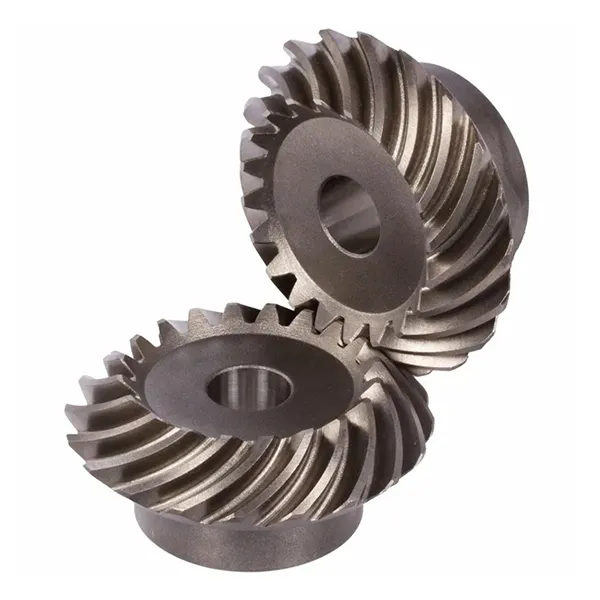

1. O que define uma engrenagem de precisão na fabricação automatizada?

Para entender a função de um equipamento de precisão, devemos primeiro definir o que o distingue de um equipamento padrão e comum. No contexto da produção automatizada, a precisão não é um luxo; é um requisito fundamental. Uma engrenagem de precisão é definida não apenas por suas dimensões, mas também por sua precisão – o grau em que sua geometria real corresponde à geometria teórica especificada pelo projeto. Isso inclui parâmetros críticos como perfil do dente, passo, avanço e concentricidade. Em um sistema de automação de alto desempenho, uma engrenagem que se desvie de sua forma pretendida, mesmo que apenas alguns mícrons, introduzirá folga, vibração e erros de posição, degradando o desempenho de todo o sistema. Esta é a diferença entre uma engrenagem que “funciona” e uma engrenagem que “funciona”.

A definição de uma engrenagem de precisão é frequentemente codificada em padrões internacionais, como o padrão DIN alemão ou as especificações americanas AGMA (American Gear Manufacturers Association). Esses padrões definem uma hierarquia de graus de precisão das engrenagens. Por exemplo, AGMA Q10 ou Q12 representa uma engrenagem de alta precisão, adequada para aplicações que exigem precisão de posicionamento excepcional. A classe é determinada por um conjunto abrangente de medições, incluindo o erro composto total, o erro dente a dente e o desvio. Estes parâmetros não são teóricos; eles são medidos diretamente em equipamentos especializados de inspeção de engrenagens, como uma máquina de teste de engrenagens ou uma máquina de medição por coordenadas (CMM). Nossa fábrica na Raydafon segue esses padrões rigorosos, garantindo que cada Precision Gear que fabricamos atenda aos rigorosos requisitos dos modernos sistemas automatizados.

Num ambiente de produção automatizado, a utilização de uma engrenagem de não precisão é um convite ao fracasso. O acúmulo de pequenos erros – alguns mícrons aqui, alguns segundos de arco ali – pode se manifestar como uma máquina que erra consistentemente seu alvo, um robô que não consegue repetir um caminho com precisão ou um fuso que induz vibração e degrada o acabamento superficial. As implicações económicas são significativas: peças rejeitadas, aumento do desgaste de outros componentes e tempos de inatividade dispendiosos. O Precision Gear, por outro lado, é o componente que permite ao sistema atingir seu potencial de design. Ele fornece rigidez mecânica, repetibilidade e baixa folga necessária para a operação confiável e de alta velocidade que define a fabricação moderna. Nossa fábrica é dedicada à produção de produtos de engrenagens de precisão que atendem a essa necessidade crítica e investimos em tecnologias avançadas de fabricação para garantir a qualidade de cada engrenagem que produzimos.

2. Como as engrenagens de precisão determinam a precisão e a repetibilidade do sistema?

Na fabricação automatizada, a precisão e a repetibilidade são os pilares gêmeos do desempenho. Precisão é a capacidade de uma máquina de posicionar uma ferramenta ou peça no local exato desejado. Repetibilidade é a capacidade de retornar à mesma posição de forma confiável, vez após vez. Embora muitos fatores contribuam para essas métricas – incluindo o controlador, o sistema de feedback e a estrutura mecânica – o Precision Gear é um determinante fundamental. Qualquer erro no trem de engrenagens é um erro direto na posição do eixo. Isto ocorre porque o trem de engrenagens é a ligação mecânica entre o motor e a carga, e qualquer desvio na sua geometria se traduz diretamente em um desvio de posição.

A principal fonte de erro em um trem de engrenagens é a folga, o movimento angular do eixo de saída quando o eixo de entrada é mantido fixo. A folga é inerente a todos os pares de engrenagens, mas pode ser minimizada através de um design preciso. O desenho do perfil do dente, a distância central e o grau de precisão da engrenagem influenciam a quantidade de folga. Uma engrenagem padrão pode ter uma folga de vários minutos de arco (uma medida de ângulo), que, quando multiplicada pela relação de transmissão e pelo raio do braço, pode se traduzir em um erro de posição de dezenas de mícrons. Uma engrenagem de precisão, com seu perfil de dente rigorosamente controlado e desvio mínimo, pode reduzir essa folga para menos de um segundo de arco. Esta é a diferença entre uma máquina que produz consistentemente peças dentro de alguns mícrons de tolerância e outra que se esforça para atender às especificações. Os produtos Precision Gear de nossa fábrica são fabricados com controle de folga extremamente rígido, permitindo a alta precisão exigida em sistemas automatizados modernos.

A repetibilidade de um sistema depende igualmente do trem de engrenagens. Um sistema com um trem Precision Gear livre de folgas e erros periódicos retornará repetidamente à mesma posição, permitindo a produção de peças idênticas em longos ciclos de produção. Isto é essencial em aplicações como sistemas pick-and-place, onde um robô deve colocar um componente exatamente no mesmo local milhares de vezes. Uma engrenagem com alto desvio ou uma relação de transmissão flutuante fará com que a posição do robô se desvie ao longo do tempo, levando a erros de montagem e desperdício. Ao selecionar um Precision Gear de alta qualidade, o integrador do sistema garante que a ligação mecânica entre o motor e a carga seja o mais livre de erros possível, permitindo que o controlador e o sistema de feedback atinjam seu potencial máximo. É por isso que o Precision Gear não é apenas um componente; é um facilitador crítico do processo de fabricação automatizado.

Para ilustrar o impacto da precisão das engrenagens, considere os dados a seguir. Um sistema que opera um braço de 1 metro de comprimento com um trem de engrenagens de relação 100:1 requer uma precisão posicional de 0,1 mm. Isto se traduz em uma precisão angular necessária na saída da caixa de engrenagens de aproximadamente 1 segundo de arco. Uma engrenagem padrão com folga de 2 minutos de arco resultaria em um erro de mais de 12 mm na extremidade do braço. Um Precision Gear com menos de 1 segundo de arco de folga alcançaria a precisão necessária. Este exemplo quantitativo demonstra o papel crítico que a seleção de engrenagens de precisão desempenha na obtenção do desempenho desejado do sistema.

3. Qual é a relação entre a geometria das engrenagens e a transmissão de potência?

Para ir além do papel cinemático da engrenagem e considerar o seu papel estrutural, devemos examinar a relação entre a sua geometria e a sua capacidade de transmitir potência. A transmissão de potência é função do torque que a engrenagem pode suportar, de sua velocidade de rotação e de sua capacidade de suportar as cargas sem falhas. A geometria de um dente de engrenagem – seu perfil, ângulo de pressão e ângulo de hélice – desempenha um papel fundamental na determinação de sua capacidade de suporte de carga e eficiência. A tensão de contato na superfície do dente da engrenagem, a tensão de flexão na raiz do dente e a velocidade de deslizamento estão diretamente relacionadas à geometria. Um perfil dentário mal projetado pode causar desgaste prematuro, corrosão ou fratura dentária.

O perfil evolvente do dente é o padrão para engrenagens de precisão devido à sua capacidade de manter uma relação de velocidade angular constante à medida que a engrenagem gira. O ângulo de pressão, normalmente 20 graus, representa o ângulo entre a linha de ação e a tangente ao círculo primitivo. Um ângulo de pressão mais alto (por exemplo, 25 graus) resulta em um dente mais forte, mas aumenta a carga radial nos rolamentos. O ângulo de hélice nas engrenagens helicoidais proporciona uma operação mais suave e silenciosa, mas também introduz impulso axial, que deve ser gerenciado pelo sistema de rolamento. A seleção correta desses parâmetros é essencial para garantir que o par de engrenagens atenda aos requisitos de torque e velocidade da aplicação, mantendo ao mesmo tempo eficiência e longevidade aceitáveis. Nossa fábrica utiliza software de projeto avançado para modelar esses parâmetros e otimizar o projeto da engrenagem para a aplicação específica.

Além dos parâmetros geométricos, o acabamento superficial dos dentes da engrenagem é um fator crítico na transmissão de potência. Uma superfície mais lisa reduz o atrito, diminui a geração de calor e melhora a eficiência do par de engrenagens. Também reduz o risco de micropitting e melhora a vida útil da engrenagem em fadiga. Os processos modernos de retificação podem atingir um acabamento superficial de Ra 0,4 µm ou melhor, o que é essencial para aplicações de alto desempenho. O tratamento térmico do material da engrenagem também é crucial para a transmissão de potência; uma engrenagem muito macia se deformará sob carga, enquanto uma engrenagem muito dura pode ser quebradiça. A dureza correta da caixa e do núcleo são determinadas pelos requisitos de carga e velocidade da aplicação. Os produtos Precision Gear de nossa fábrica são fabricados com acabamentos de superfície e tratamentos térmicos otimizados para garantir máxima capacidade de transmissão de energia e longevidade.

A tabela abaixo ilustra a relação entre a geometria da engrenagem e os principais parâmetros de desempenho.

4. Como o material e o tratamento térmico afetam a longevidade das engrenagens?

A longevidade de uma engrenagem de precisão não é determinada apenas pela sua precisão geométrica; é também função do seu material e do tratamento térmico a que é submetido. O material da engrenagem deve possuir resistência suficiente para suportar as cargas aplicadas, tenacidade suficiente para resistir à fratura e resistência ao desgaste suficiente para manter seu perfil ao longo de milhões de ciclos. Os materiais mais comuns para Precision Gear são aços endurecidos, como 20MnCr5 ou 18CrNiMo7-6. Esses aços oferecem uma excelente combinação de alta tenacidade do núcleo e alta dureza da carcaça. A dureza da caixa, obtida através de processos como a cementação, proporciona uma superfície dura e resistente ao desgaste. A dureza do núcleo, retida sob a caixa, fornece resistência para absorver cargas de choque e resistir à quebra dos dentes.

O processo de tratamento térmico é um equilíbrio delicado. Se a caixa for muito rasa, a engrenagem se desgastará rapidamente. Se a caixa for muito profunda, o núcleo pode ficar muito frágil. A profundidade e a dureza corretas da caixa são determinadas pela geometria da engrenagem, pela carga aplicada e pela vida útil esperada da engrenagem. O processo é cuidadosamente controlado para atingir a estrutura metalúrgica desejada. Nossa fábrica desenvolveu experiência no tratamento térmico de componentes de engrenagens de precisão, utilizando equipamentos modernos e controle de processo para garantir que nossas engrenagens atendam aos rigorosos requisitos de fabricação automatizada. O processo inclui: cementação ou carbonitretação para criar a caixa; têmpera para endurecer o case; e revenido para reduzir a fragilidade do revestimento endurecido. O resultado é uma engrenagem que pode suportar a alta tensão e a alta contagem de ciclos de uma moderna linha de produção automatizada.

A importância da seleção do material e do tratamento térmico é melhor ilustrada pelo histórico de um caso. Um fabricante de sistemas de automação registrou uma alta taxa de falhas nas engrenagens de seus paletizadores robóticos. As engrenagens estavam desgastadas prematuramente, causando maior folga e baixa precisão de posicionamento. Uma investigação revelou que as engrenagens foram fabricadas com aço de qualidade inferior, com profundidade e dureza inadequadas. As engrenagens foram substituídas por uma engrenagem de precisão feita de aço 20MnCr5, com profundidade de caixa de 0,8-1,0 mm e dureza de caixa de 58-62 HRC. As novas engrenagens proporcionaram uma vida útil cinco vezes maior, eliminando efetivamente o tempo de inatividade relacionado às engrenagens. Este exemplo demonstra o profundo impacto que a seleção de materiais e o tratamento térmico podem ter na confiabilidade de um sistema.

A tabela abaixo fornece uma comparação das propriedades do material para diferentes aços para engrenagens.

5. Quais são as especificações técnicas críticas de uma engrenagem de precisão de alto desempenho?

Para quantificar o desempenho de um Precision Gear, os engenheiros devem avaliar um conjunto abrangente de especificações técnicas. Esses parâmetros não são opcionais; eles definem a capacidade da engrenagem e determinam sua adequação para uma aplicação específica. Uma análise detalhada dessas especificações é essencial para garantir que o equipamento atenda aos exigentes requisitos de um sistema de fabricação automatizado. As especificações críticas incluem o grau de precisão da engrenagem, folga, desvio, erro de perfil do dente e acabamento superficial. Cada um desses parâmetros influencia o desempenho da engrenagem e todos devem ser considerados ao selecionar uma engrenagem para um sistema específico.

O grau de precisão é a medida mais fundamental da qualidade de uma engrenagem. Conforme mencionado anteriormente, isso é determinado por normas como AGMA ou DIN. Uma engrenagem com classificação AGMA Q11 é considerada uma engrenagem de alta precisão, adequada para aplicações de automação de ponta. A folga é a quantidade de folga entre os dentes engrenados. Uma folga baixa é essencial para aplicações que exigem alta repetibilidade. O desvio é uma medida da concentricidade da engrenagem, o grau em que o eixo de rotação da engrenagem se desvia de seu verdadeiro centro. Um desvio alto fará com que a engrenagem oscile enquanto gira, introduzindo erros e vibrações periódicas. O erro do perfil do dente é uma medida de quão próxima a forma real do dente da engrenagem corresponde à forma teórica da evolvente. Um grande erro de perfil causará uma relação de transmissão variável, levando a flutuações de velocidade e vibração.

O acabamento superficial do perfil do dente também é crítico. Uma superfície lisa reduz o atrito, diminuindo a geração de calor e melhorando a eficiência. Também reduz o risco de micropitting e melhora a vida útil da engrenagem em fadiga. As especificações de um Precision Gear de alto desempenho fabricado pelaGrupo de tecnologia Raydafon Co., limitadoestão detalhados na tabela a seguir.

Estas especificações não são arbitrárias; eles são o resultado de uma análise abrangente da aplicação pretendida do equipamento. Uma engrenagem usada em uma aplicação de fuso de alta velocidade, por exemplo, pode exigir um acabamento superficial mais fino e um grau de precisão mais alto do que uma engrenagem usada em um transportador de baixa velocidade. Nossa fábrica trabalha em estreita colaboração com os clientes para determinar as especificações exatas exigidas para sua aplicação específica, garantindo que o Precision Gear seja otimizado para o desempenho e os requisitos econômicos do sistema.

6. Como a seleção de equipamentos afeta o custo total de propriedade?

Para uma operação de fabricação, o custo total de propriedade (TCO) é a métrica final do valor de um componente. O TCO inclui o preço de compra inicial do equipamento, mas também inclui os custos associados à instalação, manutenção e, mais importante, ao tempo de inatividade do sistema. Um equipamento de preço mais baixo pode parecer atraente inicialmente, mas se falhar prematuramente, o custo de substituição e o custo da perda de produção podem rapidamente diminuir a poupança. A seleção cuidadosa de um Precision Gear de alta qualidade é um investimento na confiabilidade e produtividade do sistema automatizado. Nesta seção, exploraremos a economia da seleção de marchas, examinando as compensações entre custo inicial, custos de manutenção e tempo de inatividade.

Os custos diretos da falha das engrenagens são significativos. Quando um Precision Gear falha, a linha de produção para. O custo desse tempo de inatividade varia muito dependendo do setor e da aplicação específica. Em uma fábrica automotiva de alto volume, o tempo de inatividade pode custar dezenas de milhares de dólares por minuto. Em uma instalação de fabricação de semicondutores, o custo pode ser ainda maior. O custo de substituição da engrenagem é uma preocupação menor neste contexto. O custo da perda de produção, o custo da mão de obra para reparar o sistema e o custo dos problemas de qualidade devido à falha podem exceder o custo da própria engrenagem por um fator de 10 a 100. Ao selecionar uma engrenagem de precisão de alta qualidade, o proprietário do sistema reduz o risco de tempo de inatividade não planejado. É mais provável que a engrenagem opere de forma confiável durante sua vida útil pretendida, minimizando o risco de uma falha catastrófica que interromperia a produção.

Os custos de manutenção associados a uma engrenagem também são um fator importante. Uma engrenagem de precisão de alta qualidade requer inspeção e substituição menos frequentes. É menos sujeito a desgaste, corrosão e quebra de dentes, reduzindo a necessidade de intervenções de manutenção. Por outro lado, uma engrenagem de qualidade inferior pode exigir inspeções, trocas de óleo e ajustes frequentes, aumentando os custos de manutenção ao longo de sua vida útil. O custo total de propriedade de uma engrenagem é a soma de todos estes custos: o preço inicial de compra, o custo de instalação, o custo de manutenção e o custo do tempo de inatividade. Um Precision Gear de alta qualidade pode ter um preço de compra inicial mais alto, mas seus custos mais baixos de manutenção e tempo de inatividade resultam em um custo total de propriedade mais baixo. Nossa fábrica na Raydafon fornece produtos Precision Gear de alta qualidade que, embora com preços competitivos, são projetados para minimizar o custo total de propriedade para nossos clientes.

A tabela abaixo ilustra uma comparação do custo total de propriedade de um Precision Gear de alta qualidade versus um equipamento padrão durante um período de cinco anos.

Este exemplo simplificado demonstra como a escolha de um Precision Gear pode reduzir significativamente o custo total de propriedade ao longo do tempo. O custo inicial mais elevado do Precision Gear é mais do que compensado pela economia em manutenção e tempo de inatividade. A seleção de uma marcha não é apenas uma decisão de engenharia; é financeiro. Ao concentrarem-se no custo total de propriedade, em vez de apenas no preço inicial, os integradores de sistemas podem tomar decisões que melhoram a rentabilidade da operação de produção.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre uma engrenagem de precisão e uma engrenagem padrão?

Resposta: Uma engrenagem de precisão é fabricada com tolerâncias mais restritas, com menor folga, desvio e erros de perfil do dente. Ele fornece precisão e repetibilidade superiores em sistemas automatizados. As engrenagens padrão têm tolerâncias mais flexíveis e são adequadas para aplicações menos exigentes. Uma engrenagem padrão pode ter uma folga de vários minutos de arco, enquanto uma engrenagem de precisão pode atingir menos de um segundo de arco. Nossa fábrica na Raydafon Technology Group Co., Limited é especializada na produção de produtos de engrenagens de precisão que atendem aos mais altos padrões da indústria.

Pergunta 2: Como a reação afeta o desempenho de um sistema automatizado?

Resposta: A folga é a folga entre os dentes da engrenagem. Causa uma zona morta no trem de engrenagens, onde o eixo de saída não se move mesmo quando o eixo de entrada é girado. Isto reduz a precisão e a repetibilidade do sistema, especialmente durante inversões de direção. Em um braço robótico, a folga pode fazer com que ele ultrapasse ou ultrapasse sua posição alvo, levando a erros de montagem.

Pergunta 3: Que fatores determinam a longevidade de um Precision Gear?

Resposta: A longevidade de uma engrenagem de precisão é determinada por uma combinação de fatores: a qualidade do material, o tratamento térmico, o acabamento superficial, a lubrificação e as condições operacionais (carga, velocidade e temperatura). Uma engrenagem bem projetada, feita de material de alta qualidade e devidamente tratada termicamente, terá uma longa vida útil. A manutenção regular e a lubrificação adequada podem prolongar ainda mais a vida útil da engrenagem.

Pergunta 4: Como escolho o Precision Gear certo para meu sistema de automação?

Resposta: Selecionar a engrenagem de precisão correta requer uma análise detalhada dos requisitos do sistema, incluindo o torque, a velocidade, a precisão necessários e o ambiente em que a engrenagem irá operar. A engrenagem também deve ser compatível com o motor e os demais componentes mecânicos do sistema. Nossa equipe da Raydafon Technology Group Co., Limited pode auxiliá-lo no processo de seleção, fornecendo orientação especializada e suporte técnico.

Pergunta 5: Quais são os sinais de falha no Precision Gear?

Resposta: Os sinais de falha no Precision Gear incluem aumento de ruído (trituração ou chiado), aumento de vibração, perda de precisão (o sistema não consegue se posicionar corretamente) e a presença de partículas metálicas no lubrificante. A detecção precoce desses sinais pode evitar uma falha catastrófica e minimizar o tempo de inatividade.

Conclusão: a engrenagem que impulsiona a automação

O Precision Gear é o herói silencioso e anônimo da fábrica automatizada. É a base mecânica sobre a qual a precisão, a repetibilidade e a confiabilidade são construídas. Desde os robustos trens de engrenagens de um centro de usinagem CNC até as engrenagens finamente trabalhadas de um braço robótico, as Precision Gears são os componentes indispensáveis ​​que transformam a energia elétrica em movimento preciso e controlado. Exploramos as características definidoras de uma engrenagem de precisão: seu grau de precisão, sua folga, seu material e tratamento térmico e seu acabamento superficial. Também examinamos o seu papel na transmissão de energia, o seu impacto no custo total de propriedade e a importância crítica de selecionar o equipamento certo para a aplicação.

O futuro da fabricação automatizada exigirá ainda maior precisão, velocidades mais altas e maior confiabilidade. O Precision Gear continuará a evoluir, com novos materiais, novos processos de fabricação e novos designs surgindo para atender a essas demandas. Mas o papel fundamental do Precision Gear permanecerá inalterado: fornecer a ligação mecânica entre potência e precisão, permitindo a produção repetível e de alta precisão que define a fábrica moderna. Nós da Raydafon Technology Group Co., Limited temos orgulho de ser um parceiro nesta evolução, fornecendo produtos Precision Gear de alta qualidade que ajudam nossos clientes a atingir seus objetivos de fabricação.
