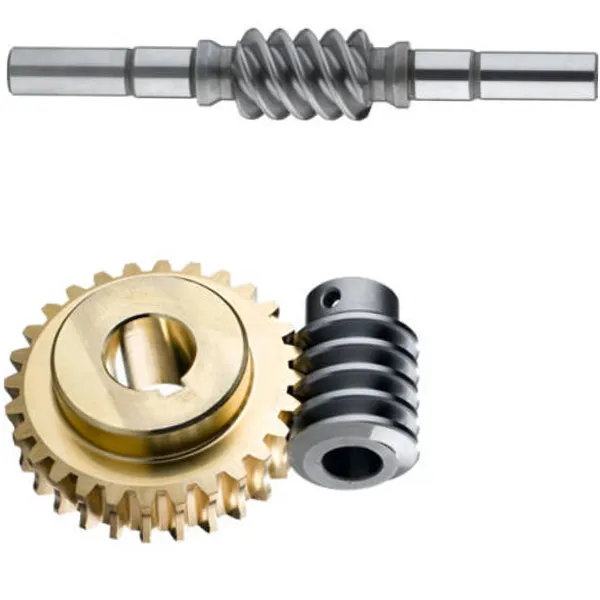

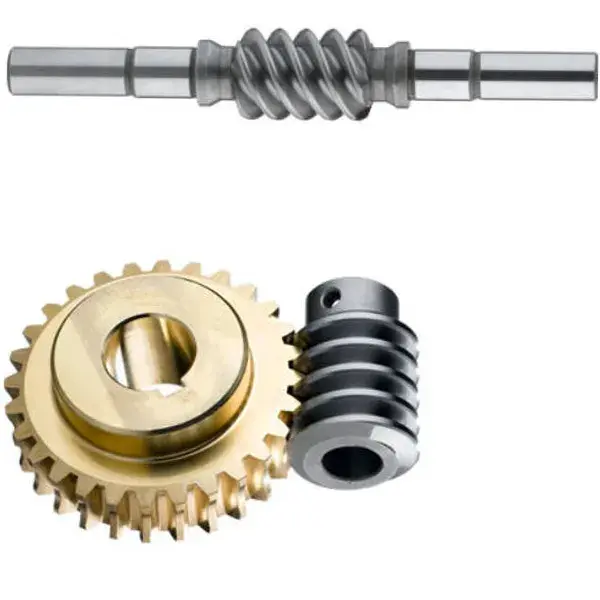

Equipamento de vermes duplex

Especificação do produto

Uma engrenagem de worm duplex ou duplex ou dupla apresenta um verme com flancos projetados com módulos e quocientes de diâmetro ligeiramente diferentes, criando ângulos de chumbo distintos em cada perfil do dente. Isso resulta em aumentar gradualmente a espessura dos dentes ao longo do comprimento do worm e estreitando lacunas de roscas, permitindo controle preciso da reação.

Na roda de minhocas, os diferentes módulos produzem coeficientes de modificação de adendo exclusivos e diâmetros de círculo de rolamento em cada flanco, formando perfis frontais e traseiros distintos. No entanto, a espessura do dente e as lacunas permanecem consistentes ao redor da circunferência da roda.

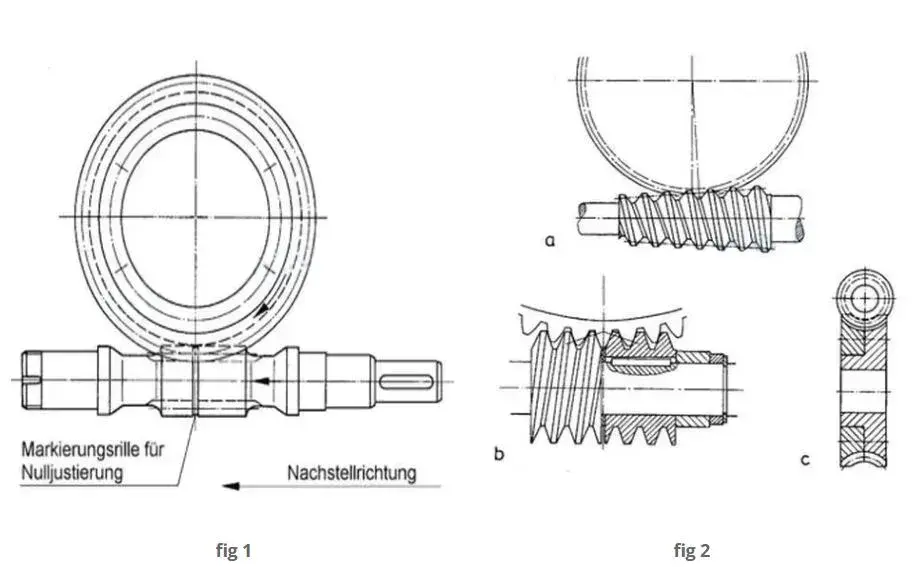

A reação é ajustada mudando axialmente o worm para alinhar a espessura do dente apropriada com a roda, atingindo o nível de reação desejado (veja a Fig. 1). Este método permite o ajuste fácil e preciso da reação durante a instalação e o ajuste contínuo para engrenagens desgastadas sem afetar o contato ou a malha do dente.

Os métodos alternativos de ajuste de reação incluem: modificar a distância central usando um cubo excêntrico para o eixo de worms e a roda; mover axialmente um verme cônico (Fig. 2a); dividir o verme em duas partes que podem ser giradas ou deslocadas em relação umas às outras (sistema OTT, Fig. 2b); ou dividir a roda em dois discos ajustáveis (Fig. 2C).

Nota de cautela da montagem

Nossa engrenagem de vermes duplex de Raydafon tem diferentes módulos dentários nos lados esquerdo e direito, para que as engrenagens de worms devem estar com precisão durante a instalação. Aqui estão algumas etapas importantes a serem lembradas:

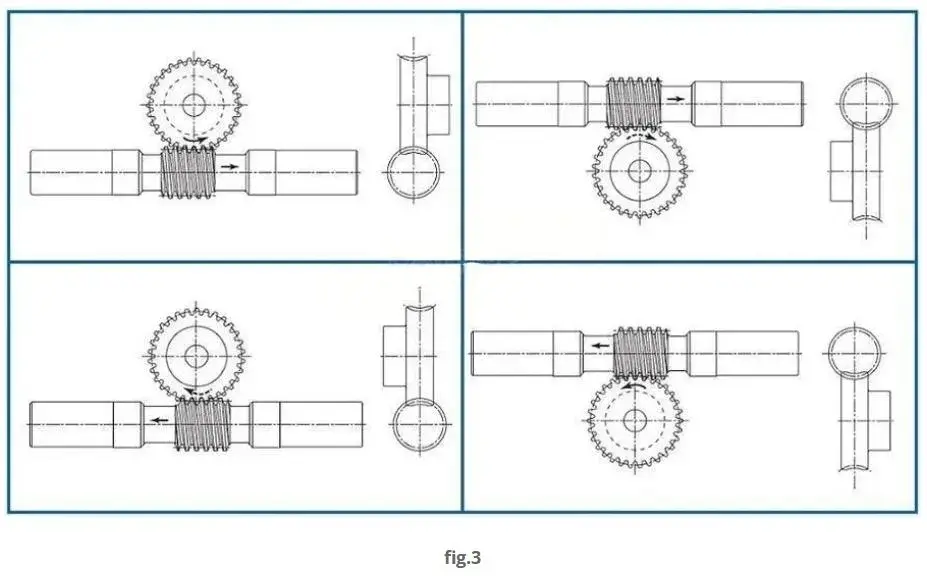

Antes da instalação, verifique a marca da direção do conjunto. Cada engrenagem de minhoca dupla e engrenagem de minhoca têm uma seta, que é a instalação "Compass". Ao instalar, a partir da frente, você deve garantir que as setas da engrenagem de worm e do ponto da engrenagem de minhoca na mesma direção (veja a Figura 3). Se a direção da seta for revertida ou desalinhada, a distância central da engrenagem de worm será muito grande e não caberá. Mesmo que quase não seja instalado, a malha de equipamentos terá problemas e não demorará muito para que os dentes sejam derrubados ou presos, o que atrasará as coisas!

Verificando a posição de referência

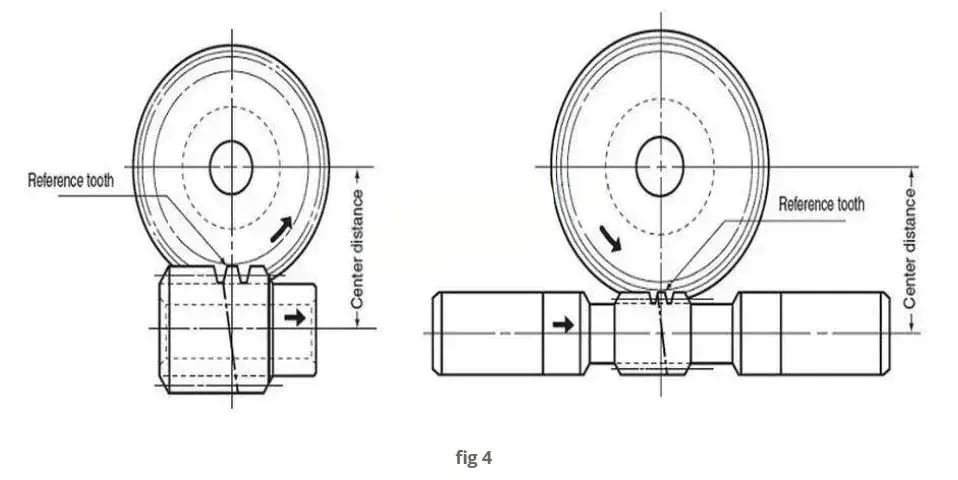

Um groove em V (60 °, 0,3 mm de profundidade) na periferia da ponta do dente do verme duplex marca o dente de referência. O conjunto de engrenagens atinge a reação quase zero (± 0,045) quando essa referência se alinha com o centro de rotação da roda de minhoca na distância central especificada "A" (ver Fig. 4).

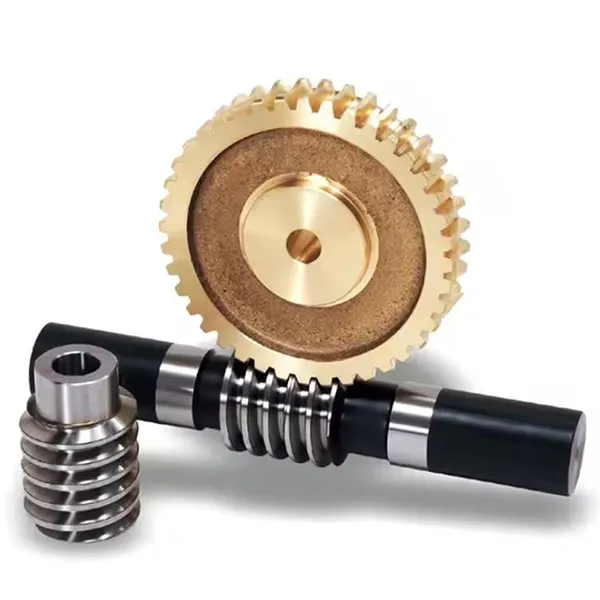

Recursos do produto

A Raydafon, um fabricante estabelecido há muito tempo no campo da transmissão mecânica na China, tem sido um fornecedor de confiança de muitos fabricantes de máquinas, fornecendo aos clientes que engrenagens de minhoca duplex de alta qualidade a preços acessíveis com o requintado artesanato de seus próprios mestres de fábrica. Nossos produtos são projetados para condições de trabalho complexas, e as três vantagens principais tornam a operação do equipamento mais sem preocupações.

Projeto de módulo duplo, transmissão mais eficiente: as engrenagens de minhoca duplex de Raydafon usam módulos diferentes nas superfícies de dentes esquerda e direita, assim como a instalação de um "motor duplo" no equipamento. As engrenagens de minhocas de liga de cobre de alta resistência são combinadas com os vermes de aço de liga de liga forjada precisão. Após oito trituração manual, a mordida é apertada e não escorrega, e a eficiência da transmissão é 20% maior que a das engrenagens de worm comuns. Uma fábrica de máquinas têxteis em Zhejiang relatou que, depois de substituir nossas engrenagens de minhoca duplex, o consumo de energia do equipamento foi muito reduzido.

Transmissão em dois estágios, alto torque e baixo ruído: a estrutura de transmissão exclusiva de dois estágios dobra o torque das engrenagens de worm duplex, mantendo o ruído em execução ainda mais baixo. Seja o ajuste fino de precisão de máquinas-ferramentas pesadas ou a operação contínua de grandes equipamentos de transporte, ele pode ser facilmente tratado. Uma fábrica de processamento de alimentos em Guangdong disse que o equipamento usado para fazer muito barulho ao correr, mas depois de mudar para nossos produtos, o workshop é muito mais silencioso.
