Quais são os tipos de engrenagens de chanfro e seus princípios de transmissão?

Quando dois eixos principais não são paralelos, a transmissão da engrenagem entre eles é chamada de transmissão de engrenagem de eixo que se cruzam ou transmissão de engrenagem chanfrada.Engrenagens chanfradassão componentes de transmissão projetados especificamente para transmissão entre eixos que se cruzam. Seus comprimentos e formas dos dentes variam, incluindo esporão, helicoidais e em forma de arco. As engrenagens retas de chanfro atraíram uma atenção considerável devido à sua ampla gama de aplicações. Embora as engrenagens de chanfro helicoidais tenham sido menos populares devido a dificuldades de usinagem, elas agora estão sendo gradualmente substituídas por engrenagens de chanfro em espiral. Embora as engrenagens de chanfro em espiral exijam máquinas -ferramentas especializadas, elas oferecem transmissão suave e alta capacidade de carga, tornando -as amplamente usadas em aplicações como automóveis, tratores e máquinas de mineração de carvão.

Engrenagens retas de chanfro

Entre os muitos tipos deengrenagens chanfradas, engrenagens retas, com seu perfil de dente simples e excelente desempenho de transmissão, tornaram -se componentes -chave em muitos sistemas mecânicos. No entanto, esse tipo de transmissão sofre de baixa suavidade operacional e geralmente é adequado para velocidades médias de afinação inferior a 5 m/s. Eles também têm capacidade de carga relativamente baixa. No entanto, sua facilidade de fabricação os torna amplamente utilizados.

Engrenagens de chanfro helicoidal

Quando os eixos principais se cruzam e não são paralelos, a transmissão de engrenagem usada é chamada de transmissão de engrenagem de chanfro helicoidal. Esse método de transmissão é amplamente utilizado nos campos automotivo, aeroespacial e outros e é de grande significado para melhorar o desempenho e a eficiência dos sistemas mecânicos.

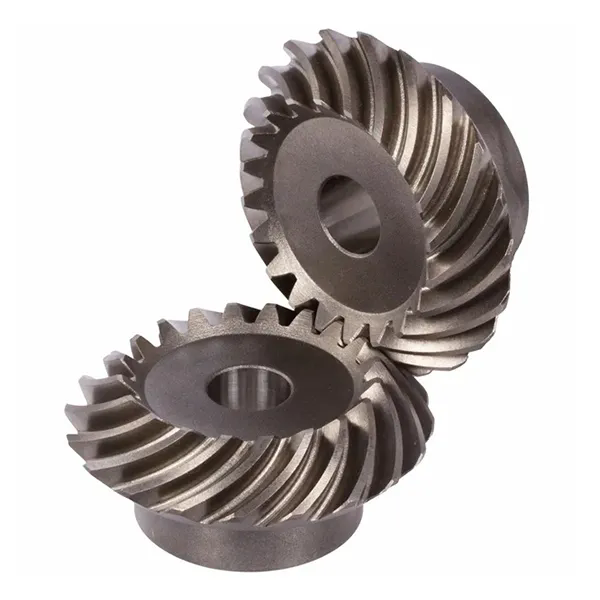

Arco circular engrenagens de chanfro

Também conhecidos como transmissão em engrenagem chanfrada em espiral, eles apresentam uma característica de malha de dentes helicoidais de contato progressivo e uma grande taxa de sobreposição, resultando em transmissão suave, baixo ruído e alta capacidade de carga. O número mínimo de dentes pode ser tão baixo quanto 5, permitindo maiores proporções de transmissão e dimensões menores do mecanismo. Compartilhando muitas semelhanças com a transmissão de engrenagem cilíndrica, a transmissão circular de engrenagem de arco de arco atinge a transmissão eficiente através do rolamento puro do cone de afinação, tornando a transmissão entre as engrenagens mais suave e garantindo uma transmissão suave e eficiente.

A tabela a seguir pode ajudá -lo a entender melhor esses trêsEquipamento chanfradoMétodos de transmissão.Raydafonrecebe você para comprá -los.
