Cilindro Hidráulico de Guindaste
  • Cilindro Hidráulico de GuindasteCilindro Hidráulico de Guindaste
  • Cilindro Hidráulico de GuindasteCilindro Hidráulico de Guindaste

Cilindro Hidráulico de Guindaste

O cilindro hidráulico oscilante de guindaste Raydafon é o cilindro de controle do ângulo da lança para guindastes móveis e máquinas portuárias. Modelo de referência ZXSTC1000S.2.5-00: furo Φ320, haste Φ280, curso de 4.000 mm, distância de instalação de 4.750 mm, pressão de trabalho de 32 MPa, impulso dinâmico em tempo real de 3.000 kN, peso unitário de 1.522 kg. O corpo é forjado em 7 passagens em liga de aço de alta resistência para aviação, com dupla idade para estabilizar a resistência à tração acima de 1250 MPa. Selo progressivo triplo com anel composto de borracha perfluoroéter importado da Alemanha e lábio contra poeira escalonado de 5 μm. Servo eletro-hidráulico integrado com feedback de posição magnetostritiva de ±0,03 mm para estabilidade em velocidade ultrabaixa de 0,08 mm/s. Ciclo sem manutenção de 5.000 horas. Furo personalizado Φ50-500 mm, resistente à névoa salina e à poeira. MOQ 5 unidades, prazo de entrega em massa de 45-60 dias. Envie o modelo do guindaste, a necessidade de empuxo e a quantidade para uma cotação.
Levantamento de guindaste · Modelo ZXSTC1000S.2.5-00

Cilindro hidráulico de elevação de guindaste personalizado para guindastes móveis e máquinas portuárias - Fornecimento direto do fabricante OEM

O cilindro hidráulico de elevação do guindaste controla o ângulo da lança em guindastes móveis. Raydafon o constrói com um design telescópico de múltiplos estágios de dupla ação que se estende por longas distâncias e se retrai de forma compacta. O corpo é forjado em 7 passagens em liga de aço de alta resistência para aviação e duplamente envelhecido para estabilizar a resistência à tração acima de 1250 MPa. A vedação progressiva tripla e um servomódulo magnetostritivo atendem às demandas de névoa salina, poeira e precisão dos ciclos de trabalho portuários e de energia eólica.

3000 kN Impulso dinâmico em tempo real
32 MPa Pressão de trabalho
Φ320×Φ280 Furo × haste
4000 milímetros AVC
5.000 horas Livre de manutenção
Modelo de referência

ZXSTC1000S.2.5-00 – Especificação completa

O modelo de referência é uma configuração de produção real usada para circuitos de elevação de guindastes móveis de carga pesada. Furo e curso personalizados estão disponíveis no mesmo processo de desenho.

Nome do cilindro Número do desenho Furo ΦD Haste Φd Curso S Instalar. eu Pressão Porta Peso
Cilindro hidráulico oscilante ZXSTC1000S.2.5-00 Φ320 Φ280 4000 milímetros 4750 milímetros 32 MPa 2-M27×2
4-G1/4
1522kg

Circuitos de guindaste com diferentes padrões de impulso ou montagem podem ser produzidos de acordo com seu desenho. Envie a marca e modelo do guindaste, empuxo necessário e desenho de montagem. Para uma gama mais ampla de cilindros para guindastes móveis, consulte oCilindros Hidráulicos de Guindaste Móvelcategoria.

Aprofundamento da engenharia

Quatro tecnologias que tornam este cilindro diferente

01

Controle de carga adaptativo em condições completas

O corpo do cilindro é forjado em material de qualidade aeronáutica. Raydafon usa uma liga de aço personalizada de alta resistência que passa por sete passagens de forjamento e, em seguida, tratamento térmico de duplo envelhecimento. O duplo envelhecimento estabiliza a estrutura do material, de modo que a resistência à tração se mantém acima de 1250 MPa. Em um cilindro de impulso de 3.000 kN executando ciclos de elevação contínuos, essa estrutura de grãos é o que mantém a resistência à fadiga estável sob pressão de 32 MPa.

≥1250 Tensão MPa
02

Servocontrole de precisão em nível de mícron

A equipe de engenharia da Raydafon desenvolveu um servomódulo eletro-hidráulico integrado que substitui a tradicional configuração de controle de válvula separada. O grupo de válvulas usa núcleos de servoválvulas de nível de aviação e um sensor de deslocamento magnetostritivo com precisão de ±0,03 mm. Essa combinação suporta operação estável em velocidade ultrabaixa a 0,08 mm/s, para que o operador possa posicionar a lança sem travamento ou ultrapassagem durante operações de carregamento fino.

±0,03 precisão do sensor mm
03

Proteção duradoura para ambientes extremos

Máquinas portuárias sofrem erosão por névoa salina. Equipamentos metalúrgicos detectam poeira em alta temperatura. A Raydafon construiu uma estrutura tripla de proteção de vedação progressiva para ambos. A vedação principal é um anel composto de borracha perfluoroéter importado da Alemanha com um design de lábio duplo para compensação de pressão bidirecional. A camada intermediária usa uma borda de poeira escalonada que intercepta partículas sólidas maiores que 5 μm. A capacidade antipoluição é 40% maior do que uma vedação tradicional de lábio único. O ciclo combinado é avaliado em 5.000 horas sem manutenção.

5 μm lábio de poeira
04

Sistema hidráulico otimizado para eficiência energética

O design de economia de energia da Raydafon vem da análise de como as máquinas de construção realmente funcionam. O circuito de amplitude diferencial reduz o volume de circulação do óleo hidráulico em 35% em condições sem carga. Combinado com um grupo de bombas com motor síncrono de ímã permanente de alta eficiência, o consumo abrangente de energia do sistema cai 28% em comparação com a solução tradicional. Num guindaste operando em turnos de 8 horas, isso se traduz em uma redução mensurável no consumo de combustível ou bateria.

-28% energia do sistema

Por que os cilindros hidráulicos de elevação de guindaste Raydafon

A

20 anos na área hidráulica

A Raydafon fabrica cilindros hidráulicos há duas décadas. A equipe de engenharia desenvolve internamente o cilindro, o servomódulo e o sistema de vedação, para que as alterações nas especificações sejam tratadas na fonte e não por meio de fornecedores externos.

B

Controle total desde o forjamento até a montagem

Forjamento de carroceria, tratamento térmico, brunimento, cromagem, montagem de vedação e teste de pressão acontecem na fábrica de Raydafon. Isso mantém a rastreabilidade intacta e reduz a variação de lotes que você recebe de vários fornecedores.

C

Preço direto de fábrica

Vendido em modelo de venda direta. Desempenho comparável a cerca de 60% do custo das marcas europeias e americanas no mesmo nível de especificação. Nenhuma margem comercial adicionada entre a fábrica e o comprador.

D

Personalização de especificações completas

Diâmetros de furo de cilindro de Φ50 mm a Φ500 mm podem ser personalizados. O curso, a distância de instalação, o tipo de porta e o padrão de montagem são produzidos de acordo com o seu desenho, para que modelos de guindastes não padronizados possam ser combinados com exatidão.

E

Validado em condições portuárias e de energia eólica

O sistema de vedação tripla e o servomódulo foram construídos para condições de névoa salina em máquinas portuárias e cargas pesadas de energia eólica. O projeto visa locais de trabalho reais, não condições de laboratório.

F

Suporte OEM

Envie a marca e modelo do guindaste ou o número do desenho. A Raydafon faz engenharia reversa, amostra e cota um lote personalizado no mesmo desenho. Suporta embalagens de marca própria para clientes OEM.

Desenhos dimensionais

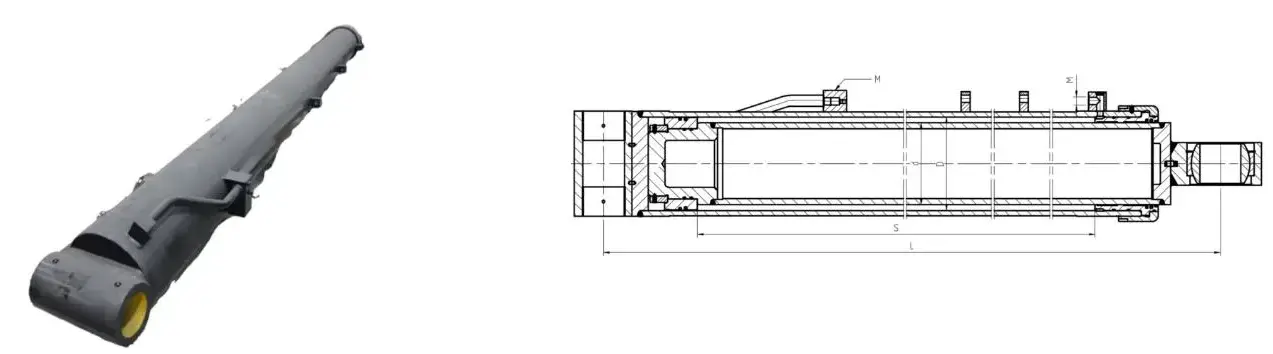

Crane luffing hydraulic cylinder dimension drawing
Visão geral da instalação — interface furo/haste, posição da porta e padrão de montagem

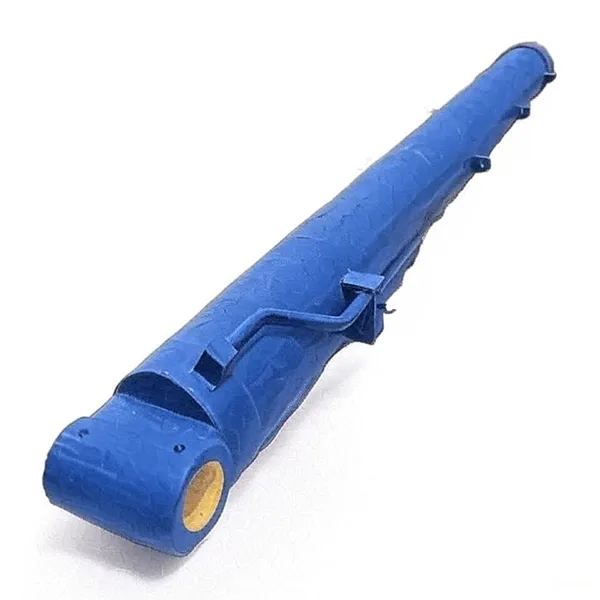

Crane luffing hydraulic cylinder product view
Visão do produto – corpo do cilindro e conjunto da haste

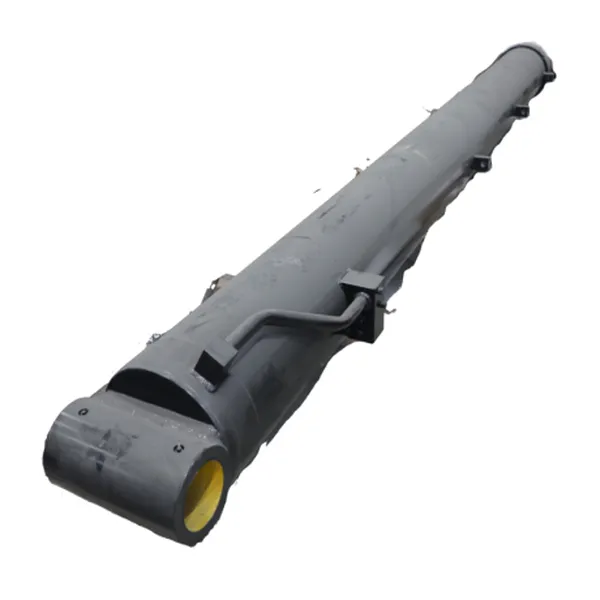

Crane luffing hydraulic cylinder detail
Detalhe da porta e da vedação — interface 2-M27×2 mais 4-G1/4

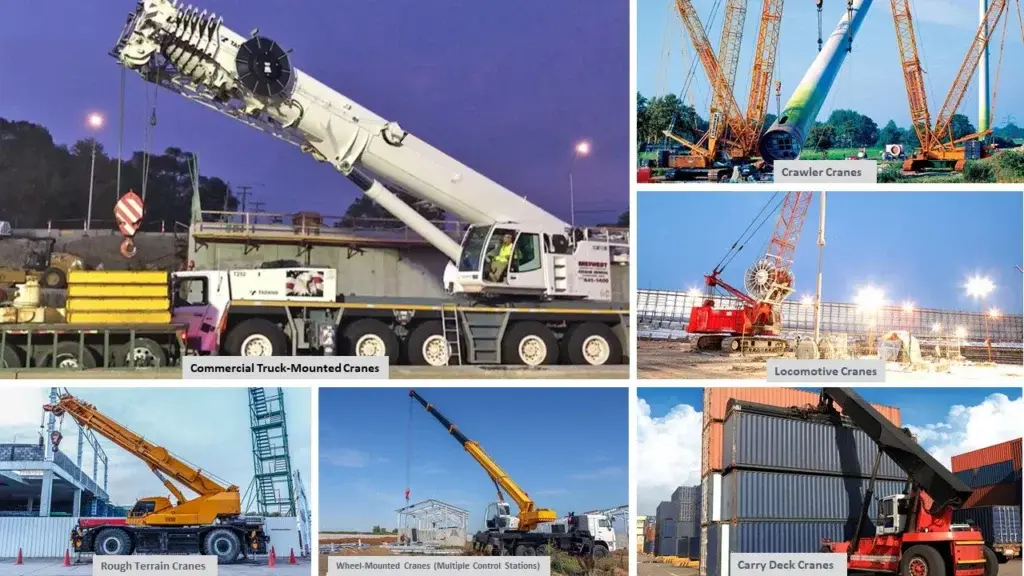

Crane luffing hydraulic cylinder application
Referência de aplicação — montado em um circuito de elevação de guindaste móvel

Onde os cilindros hidráulicos de elevação do guindaste são usados

01

Guindastes móveis

Controle do ângulo da lança em guindastes móveis montados em caminhão e todo-o-terreno. Lida com o impulso necessário para levantar e segurar a lança sob carga total.

02

Máquinas portuárias

Guindastes navio-terra e de pátio em ambientes de névoa salina. A tripla vedação progressiva e o cromo duro ampliam o ciclo de manutenção em operações costeiras.

03

Equipamento de energia eólica

Balança de guindaste em embarcações de instalação e manutenção. Alta estabilidade de empuxo e servocontrole de nível mícron são importantes para posicionamento de precisão offshore.

04

Engenharia pesada e metalurgia

Equipamento de elevação industrial em condições de alta temperatura e poeira. O circuito de poupança de energia reduz o consumo de combustível ou de bateria em turnos longos.

Folha de especificações do pedido

Modelo de referência
ZXSTC1000S.2.5-00
Impulso dinâmico em tempo real
3.000 kN
Pressão de trabalho
32 MPa
Diâmetro do furo
Φ320 mm (personalizado Φ50-500 mm disponível)
Diâmetro da haste
Φ280mm
AVC
4000 milímetros
Distância de instalação
4750 milímetros
Peso unitário
1522kg
Portaa/interface
2-M27×2 mais 4-G1/4
Forjamento corporal
Liga de aço forjado em 7 passagens para aviação, com envelhecimento duplo e resistência à tração ≥1250 MPa
Servocontrole
Servo eletro-hidráulico integrado, sensor magnetostritivo com precisão de ±0,03 mm, velocidade ultrabaixa de 0,08 mm/s
Selagem
Selo progressivo triplo, anel principal composto de perfluoroéter alemão, borda de poeira escalonada de 5 μm
Economia de energia
Circuito de amplitude diferencial, 35% menos circulação de óleo sem carga, 28% menor consumo de energia do sistema
Ciclo de manutenção
5.000 horas sem manutenção
Personalização
Furo personalizado com especificações completas Φ50-500 mm, embalagem OEM e marca própria
Quantidade mínima
5 unidades por modelo
Prazo de entrega em massa
45-60 dias após depósito e aprovação do desenho
Base de cotação
Modelo e tonelagem do guindaste, exigência de empuxo, especificação de diâmetro/curso, tamanho da porta, quantidade, porto de destino

Como seu pedido passa pelo Raydafon

  1. 01

    Resumo da aplicação

    Envie modelo e tonelagem do guindaste, empuxo necessário, especificação de diâmetro/curso, tamanho do porto, quantidade e porto de destino.

  2. 02

    Seleção e Cotação de Modelo

    Raydafon confirma se o modelo de referência se ajusta ou se é necessária uma construção personalizada. A cotação FOB Ningbo é emitida com prazo de entrega.

  3. 03

    Aprovação de desenho

    Para construções personalizadas, a Raydafon faz a engenharia reversa da peça OEM, produz uma amostra e confirma o diâmetro, o curso, a distância de instalação e as dimensões da porta com o comprador.

  4. 04

    Forjamento e Tratamento Térmico

    O forjamento em matriz de 7 passagens e o tratamento térmico de duplo envelhecimento estabilizam o corpo com resistência à tração acima de 1250 MPa. Seguem-se o brunimento e a cromagem dura.

  5. 05

    Montagem e Teste de Pressão

    Pistão, vedações, servomódulo e amortecedor são montados. O cilindro é testado com pressão de 32 MPa e com curso testado quanto à suavidade e resposta do servo.

  6. 06

    Embalagem e Expedição

    Os cilindros são embalados em caixas de madeira reforçadas com óleo antiferrugem e tampas protetoras. Enviado por via marítima, aérea ou expressa com lista de embalagem, fatura e relatório de inspeção.

Documentação e Suporte de Qualidade

  • ✓
    Certificado de Materiais

    Certificado de liga de aço da carroceria, registro de tratamento térmico de duplo envelhecimento, folha de dados do composto de vedação fornecida com cada remessa.

  • ✓
    Relatório de teste de pressão

    Cada cilindro foi testado com pressão de 32 MPa antes de ser embalado. Vazamento, suavidade do curso, resposta do servo e ajuste da porta são registrados.

  • ✓
    Registro de Inspeção Dimensional

    Furo, haste, curso, distância de instalação e dimensões da porta registrados de acordo com a especificação solicitada ou desenho do cliente.

  • ✓
    Embalagem de exportação

    Caixa de madeira reforçada com óleo antiferrugem e tampas protetoras. Grandes lotes de cilindros paletizados e amarrados para frete marítimo.

Perguntas frequentes

O que é um cilindro hidráulico oscilante de guindaste?

Um cilindro hidráulico oscilante de guindaste é o componente hidráulico que controla o ângulo da lança em um guindaste móvel. Orçar refere-se a elevar ou abaixar a lança, e o cilindro aciona esse movimento por meio de um design telescópico de múltiplos estágios e dupla ação. É um dos cilindros principais dos guindastes móveis, juntamente com o cilindro do contrapeso e o cilindro estabilizador.

Qual é o modelo de referência e seu impulso?

O modelo de referência é o ZXSTC1000S.2.5-00 com empuxo dinâmico em tempo real de 3.000 kN, pressão de trabalho de 32 MPa, furo de Φ320 mm, haste de Φ280 mm, curso de 4.000 mm, distância de instalação de 4.750 mm e peso unitário de 1.522 kg. Raydafon oferece suporte a furo e curso personalizados para marcas de guindastes OEM.

Qual material e processo de forjamento são usados?

O corpo do cilindro é forjado em 7 passagens em liga de aço de alta resistência para aviação e depois envelhecido duas vezes para estabilizar a resistência à tração acima de 1250 MPa. Este processo de forjamento melhora a estrutura do grão e a vida útil em comparação com a fundição convencional ou usinagem a partir de barras, o que é importante em um cilindro de impulso de 3.000 kN executando ciclos de elevação contínuos.

Quão preciso é o controle do servo?

Raydafon usa um módulo servo eletro-hidráulico integrado com núcleos de servoválvula de nível de aviação e um sensor de deslocamento magnetostritivo com precisão de ± 0,03 mm. Isso suporta operação estável em velocidade ultrabaixa de 0,08 mm/s, para que o operador possa posicionar a lança com precisão sem travamento.

Como funciona o sistema de vedação tripla?

A estrutura de vedação progressiva tripla possui três camadas. A vedação principal é um anel composto de borracha perfluoroéter importado da Alemanha com um design de lábio duplo para compensação de pressão bidirecional. A camada intermediária usa uma borda de poeira escalonada que intercepta partículas sólidas maiores que 5 μm. A camada externa fornece proteção adicional ao limpador. A capacidade antipoluição é 40% maior do que uma vedação de lábio único.

Qual é o mecanismo de economia de energia?

Raydafon utiliza um circuito inovador de amplitude diferencial que reduz o volume de circulação de óleo hidráulico em 35% em condições sem carga. Combinado com um grupo de bombas com motor síncrono de ímã permanente de alta eficiência, o consumo de energia abrangente do sistema é reduzido em 28% em comparação com a solução tradicional.

Qual o ciclo de manutenção e faixa de customização?

O cilindro foi projetado para um ciclo livre de manutenção de 5.000 horas em ambientes com névoa salina e poeira. Raydafon suporta personalização completa de diâmetros de furo de cilindro de Φ50 mm a Φ500 mm, além de embalagens OEM e marca própria. MOQ é de 5 unidades por modelo.

Como solicito um orçamento?

Envie o modelo e a tonelagem do seu guindaste, empuxo necessário, especificação de diâmetro/curso, tamanho da porta, quantidade e porto de destino. Raydafon confirmará o modelo ou projetará uma construção personalizada e, em seguida, oferecerá uma cotação FOB Ningbo com prazo de entrega e detalhes de embalagem.

Pronto para adquirir cilindros hidráulicos de elevação de guindaste personalizados?

Envie o modelo e a tonelagem do seu guindaste, empuxo necessário, especificação de diâmetro/curso e quantidade do pedido. Raydafon confirmará o modelo ou projetará uma construção personalizada e, em seguida, oferecerá uma cotação FOB Ningbo com prazo de entrega e detalhes de embalagem.
