O que afeta a capacidade de carga da engrenagem cônica?

As engrenagens cônicas desempenham um papel crítico na transmissão de movimento e torque entre eixos que se cruzam, especialmente em sistemas industriais pesados, como transmissões automotivas, equipamentos de mineração, propulsão marítima, robótica e máquinas automatizadas. Quando os engenheiros avaliam o desempenho, sempre surge uma questão central: O que afeta a capacidade de carga da engrenagem cônica? A resposta está em uma combinação de ciência de materiais, geometria de engrenagens, tratamento térmico, acabamento superficial, lubrificação e padrões de fabricação de precisão. A capacidade de carga nunca é determinada por um único parâmetro. É o resultado de um equilíbrio abrangente de engenharia.

Na Raydafon Technology Group Co., Limited, projetamos e fabricamos sistemas de engrenagens de precisão para aplicações exigentes onde estabilidade de torque, resistência à fadiga e longa vida útil não são negociáveis. Nossa equipe de engenharia entende que a capacidade de carga determina diretamente a confiabilidade, a segurança operacional e o custo total do ciclo de vida. Através de processos de produção controlados em nossa fábrica, sistemas avançados de inspeção e design otimizado da geometria dos dentes, garantimos que cada Precision Gear atenda aos padrões internacionais de resistência e durabilidade. Este artigo fornece uma explicação técnica profunda dos fatores que influenciamengrenagem cônicacapacidade de carga e como a fabricação profissional garante um desempenho consistente.

Índice

• Qual o papel da seleção de materiais e do tratamento térmico na capacidade de carga?
• Como a geometria das engrenagens influencia a distribuição de carga das engrenagens cônicas?
• Por que a precisão da fabricação determina o desempenho da carga no mundo real?
• Resumo
• Perguntas frequentes

Qual o papel da seleção de materiais e do tratamento térmico na capacidade de carga?

A seleção do material é a base da capacidade de carga da engrenagem cônica. A resistência mecânica, o perfil de dureza, a resistência à fadiga e a resistência ao impacto de uma engrenagem são determinados principalmente pelo seu material de base e pelo subsequente tratamento térmico. Sem a engenharia de materiais adequada, mesmo a geometria de engrenagem mais precisa não pode suportar altos torques ou tensões cíclicas.

1. Materiais comuns para engrenagens cônicas de alta carga

Em nossa fábrica, normalmente fabricamosEngrenagem de precisãoprodutos que utilizam os seguintes aços-liga:

• 20CrMnTi para engrenagens carburadas que exigem alta dureza superficial
• 42CrMo para transmissão de torque médio a alto
• 18CrNiMo7-6 para aplicações industriais pesadas e de mineração
• Variantes de liga inoxidável para ambientes corrosivos

Cada material fornece um equilíbrio diferente entre a tenacidade do núcleo e a dureza da superfície. Por exemplo:

2. Processos de tratamento térmico que melhoram a capacidade de carga

O tratamento térmico influencia diretamente a resistência à fadiga por flexão e a resistência ao contato superficial. Os principais processos utilizados em nossa fábrica incluem:

• Carburação para aumentar o teor de carbono na superfície
• Têmpera para melhorar a dureza
• Têmpera para reduzir a fragilidade
• Nitretação para resistência ao desgaste
• Endurecimento por indução para fortalecimento localizado

As engrenagens carburizadas desenvolvem uma camada externa dura, resistente à corrosão, enquanto mantêm um núcleo resistente, capaz de absorver cargas de choque. Este design de estrutura dupla aumenta significativamente a capacidade de carga. Raydafon Technology Group Co., Limited controla cuidadosamente a profundidade de cementação, normalmente entre 0,8 mm e 1,5 mm, dependendo do tamanho do módulo.

3. Padrões de resistência à fadiga e classificação de carga

A capacidade de carga da engrenagem cônica é calculada de acordo com os padrões ISO e AGMA. Dois modos de falha principais são considerados:

• Falha por fadiga por flexão na raiz do dente
• Falha por fadiga de contato no flanco do dente

A seleção inadequada do material reduz ambos os valores de resistência. Nossas soluções Precision Gear passam por inspeção metalográfica e testes de dureza para verificar a consistência estrutural antes do envio. Em última análise, o material e o tratamento térmico definem o torque máximo teórico que uma engrenagem pode suportar. Sem a metalurgia correta, as melhorias na geometria e na lubrificação não podem compensar as fundações estruturais fracas.

Como a geometria das engrenagens influencia a distribuição de carga das engrenagens cônicas?

Embora o material forneça resistência, a geometria determina como essa resistência é utilizada. A má distribuição de carga nas superfícies dos dentes reduz drasticamente a capacidade de carga no mundo real. Mesmo o aço de alta resistência falha prematuramente se a concentração de tensão for excessiva.

1. Principais parâmetros geométricos

Os seguintes parâmetros influenciam a capacidade de carga da engrenagem cônica:

• Módulo
• Número de dentes
• Ângulo de pressão
• Ângulo espiral
• Largura do rosto
• Modificação do perfil do dente

Um módulo maior aumenta a espessura do dente, melhorando a resistência à flexão. Uma largura de face mais ampla distribui a carga por uma área de contato maior. No entanto, estes ajustes devem estar alinhados com as restrições do design do sistema.

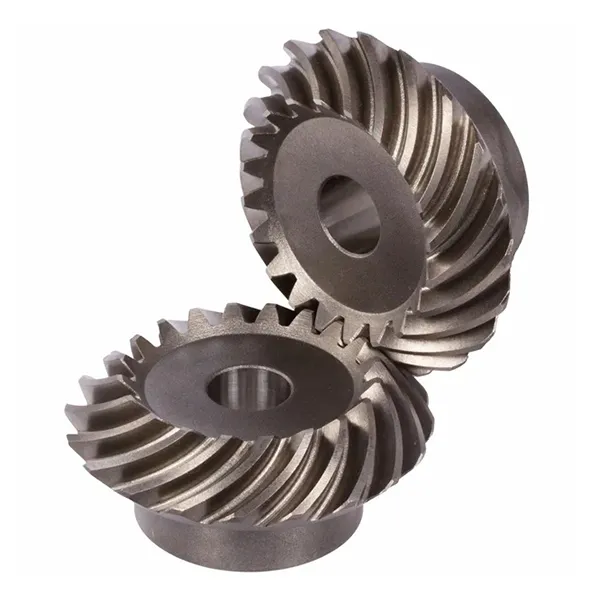

2. Engrenagens cônicas em espiral versus engrenagens cônicas retas

As engrenagens cônicas espirais geralmente oferecem maior capacidade de carga em comparação com as engrenagens cônicas retas devido ao engate gradual dos dentes. Isto reduz a carga de impacto e o ruído.Grupo de tecnologia Raydafon Co., limitadoé especializada na fabricação de engrenagens espirais de precisão para sistemas de alto torque.

3. Otimização do padrão de contato de carga

Padrões corretos de contato dentário evitam sobrecarga localizada. Nossa fábrica usa software de análise de contato de engrenagens para simular:

• Erro de transmissão
• Distribuição de carga sob torque
• Impacto da expansão térmica
• Efeitos de deflexão do eixo

Modificações de microgeometria, como coroamento e correção de avanço, ajudam a equilibrar a tensão de contato. Isto melhora diretamente a capacidade de carga operacional, evitando corrosão prematura.

4. Parâmetros técnicos de nossa engrenagem cônica de precisão

Ao otimizar a geometria, garantimos que cada Precision Gear opere dentro de limites de tensão seguros, mesmo sob torque máximo.

Por que a precisão da fabricação determina o desempenho da carga no mundo real?

A capacidade de carga teórica de uma engrenagem cônica só pode ser alcançada se a precisão da fabricação for rigorosamente controlada. Desvios no perfil do dente, erro de passo, desvio ou acabamento superficial reduzem significativamente a capacidade de carga real.

1. Precisão de usinagem

A alta capacidade de carga requer um controle rígido de tolerância. Nossa fábrica usa:

• Máquinas CNC de corte de engrenagens cônicas em espiral
• Centros de usinagem de cinco eixos
• Máquinas retificadoras de engrenagens
• Sistemas de inspeção CMM

Raydafon mantém rigoroso controle de tolerância dimensional para garantir geometria dentária consistente em todos os lotes.

2. Acabamento e retificação de superfície

As engrenagens terrestres apresentam menor atrito e melhor distribuição de contato. A retificação de precisão melhora:

• Estabilidade da relação de contato
• Redução de ruído
• Formação de filme lubrificante
• Vida de fadiga

É por isso que nossas soluções de engrenagens de precisão para aplicações de alta velocidade são totalmente retificadas, e não apenas fresadas.

3. Inspeção e testes de qualidade

A validação de desempenho de carga inclui:

• Teste de padrão de contato dentário
• Medição de dureza
• Inspeção de partículas magnéticas
• Balanceamento dinâmico

Raydafon Technology Group Co., Limited aplica inspeção em vários estágios antes do envio. Isto garante que os cálculos da capacidade de carga se traduzam em durabilidade operacional real. A precisão da fabricação preenche a lacuna entre o design e o desempenho em campo. Mesmo os materiais premium não conseguem compensar a má qualidade da usinagem.

Resumo

O que afeta a capacidade de carga da engrenagem cônica? A resposta está em uma combinação de resistência do material, geometria otimizada, tratamento térmico controlado, acabamento superficial e rigorosa precisão de fabricação. Cada fator contribui para a resistência à fadiga por flexão e durabilidade do contato superficial. Na Raydafon Technology Group Co., Limited, integramos experiência metalúrgica, tecnologia de usinagem avançada e padrões de inspeção rigorosos para produzir sistemas de engrenagens de precisão de alto desempenho adaptados às demandas industriais.

Se você está avaliando fornecedores de engrenagens para aplicações de alto torque, nossa equipe de engenharia está pronta para apoiar seu projeto com consultoria técnica e produção customizada.Entre em contato com Raydafon Technology Group Co., Limitedhoje para discutir suas necessidades e receber uma cotação detalhada.

Perguntas frequentes

Q1: O que mais afeta a capacidade de carga da engrenagem cônica em aplicações industriais?
A resistência do material e a qualidade do tratamento térmico geralmente têm maior influência porque determinam a fadiga por flexão e a resistência ao contato superficial. No entanto, a geometria e a precisão da usinagem devem corresponder às propriedades do material para atingir o desempenho de carga total.

Q2: Como o tratamento térmico melhora a capacidade de carga da engrenagem cônica?
O tratamento térmico aumenta a dureza da superfície enquanto mantém um núcleo resistente. Esta estrutura dupla evita a fratura da raiz do dente e a corrosão superficial sob repetidos ciclos de torque.

Q3: O grau de precisão da engrenagem afeta a capacidade de carga?
Sim. Maior precisão reduz a concentração de tensão e a distribuição desigual de carga. Isto permite que a engrenagem opere com segurança próximo ao seu limite de carga teórico sem desgaste prematuro.

Q4: Por que a engrenagem cônica espiral é preferida para sistemas de alta carga?
As engrenagens cônicas em espiral engatam gradualmente e distribuem a força de maneira mais uniforme pela superfície do dente. Isto reduz a tensão de impacto e aumenta a capacidade de carga efetiva em comparação com engrenagens cônicas retas.

Q5: As condições de lubrificação podem afetar a capacidade de carga da engrenagem cônica?
A lubrificação adequada evita o contato metal com metal e reduz a fadiga superficial. A lubrificação inadequada aumenta o atrito e o calor, diminuindo a capacidade de carga efetiva e encurtando a vida útil.
