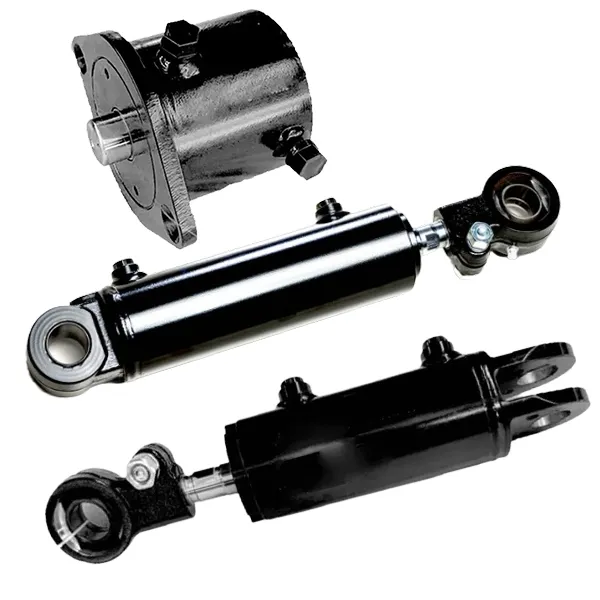

Cilindro de inclinação da empilhadeira

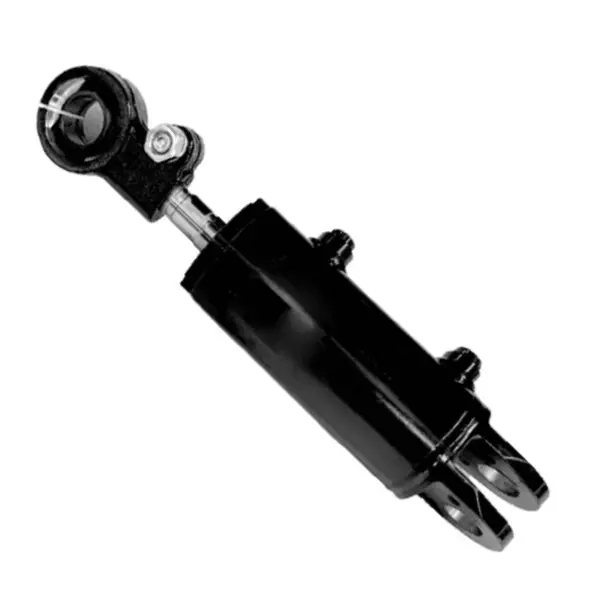

  • Cilindro de inclinação da empilhadeiraCilindro de inclinação da empilhadeira
  • Cilindro de inclinação da empilhadeiraCilindro de inclinação da empilhadeira
  • Cilindro de inclinação da empilhadeiraCilindro de inclinação da empilhadeira

Cilindro de inclinação da empilhadeira

O cilindro de inclinação da empilhadeira Raydafon é um cilindro hidráulico personalizado para controle de inclinação do mastro do garfo em empilhadeiras de 1,5 a 18 toneladas. Fabricado em aço de alta resistência com pistão, corpo do cilindro, haste e conjunto de vedação combinados. Pressão de trabalho 7-14 MPa, sem flutuação de pressão sob carga. Diâmetros de furo padrão 60-100 mm, diâmetros de haste 25-40 mm, curso 32-193 mm. A fixação do parafuso e a conexão do anel de retenção permitem a substituição do retentor de óleo em minutos, sem remover o mastro. Adequado para operações em armazéns, fábricas e portos. Diâmetro, curso e distância de instalação personalizados disponíveis para marcas de empilhadeiras OEM. MOQ 50 unidades, prazo de entrega em massa de 25-35 dias. Envie o modelo da empilhadeira, requisitos de diâmetro/curso e quantidade para uma cotação.
Raydafon OEM · Peças sobressalentes para empilhadeiras

Cilindro de inclinação de empilhadeira personalizado para empilhadeiras de 1,5 a 18 toneladas - Fornecimento direto do fabricante OEM

O cilindro de inclinação da empilhadeira é o componente hidráulico que controla a inclinação para frente e para trás do mastro e dos garfos. A Raydafon fabrica cilindros de inclinação para empilhadeiras de 1,5 a 18 toneladas usando aço de alta resistência e um conjunto de pistão/haste/vedação compatível. A pressão de trabalho é estável em 7-14 MPa sob carga. A fixação por parafuso e a conexão do anel de retenção permitem a substituição do retentor de óleo em minutos, sem remover o mastro. Adequado para carregamento de armazéns, elevação de fábrica e movimentação portuária.

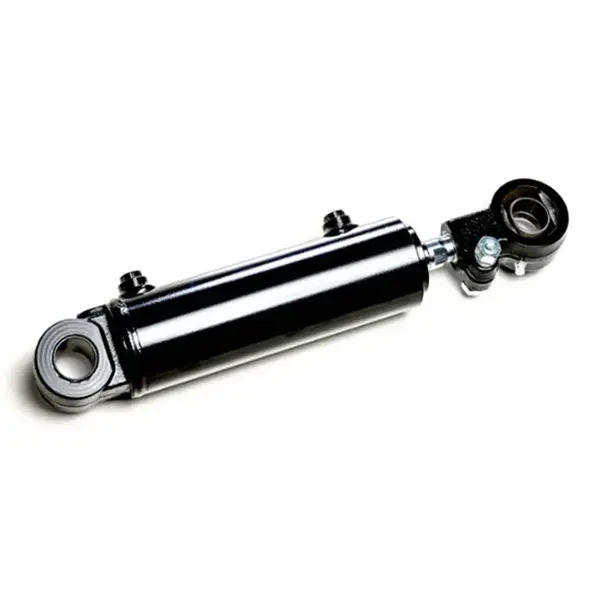

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 toneladas
7-14 MPa Pressão de trabalho
Φ60-100mm Diâmetro do furo
Φ25-40mm Diâmetro da haste
32-193mm AVC
3,4-22kg Peso unitário
Anatomia do Produto

Dentro do cilindro de inclinação – 25 peças combinadas

O cilindro não é montado com hardware comum. O pistão, o corpo do cilindro, a haste do pistão e o conjunto de vedação são combinados como um conjunto, semelhante à forma como um instalador experiente finaliza manualmente um par combinado. É por isso que o cilindro funciona de forma estável sob alta pressão durante anos sem perder a pressão da sobreposta.

Diferentes tonelagens de empilhadeiras utilizam diferentes diâmetros internos e cursos, portanto o modelo do cilindro de inclinação deve corresponder ao caminhão. A Raydafon estoca e produz sete modelos padrão, de QA20V500 a A45M300, e pode produzir um modelo personalizado de acordo com o desenho do cliente. Para caminhões que necessitam da função de elevação vertical, a Raydafon também produz aCilindro de elevação de empilhadeira.

Forklift tilt cylinder parts anatomy
Diagrama de peças numeradas – 25 componentes correspondentes

Lista de componentes de 25 peças

As peças são numeradas abaixo para corresponder à vista explodida. Os números 1 a 25 correspondem ao diagrama acima.

01Conjunto da carcaça do cilindro
02Haste do pistão
03Pistão
04Porca sextavada
05Contrapinos
06Anel de vedação
07Anel traseiro
08Vedação de furo
09Anel de desgaste
10Guia Bush
11Limpador de pó
12Anel em U
13Vedação da haste
14Du Bush
15Anel de vedação
16Fio Redondo
17Portaa-chaves
18Anéis para eixo
19Plugue
20manilha
21Bico de graxa
22Parafuso
23Arruelas de pressão
24Noz
25Rolamento Esférico

Matriz de Modelo Padrão — Sete Combinações de Furo/Curso

Escolha o modelo que corresponde à tonelagem e padrão de montagem da sua empilhadeira ou envie seu desenho OEM para uma construção personalizada. Todos os modelos listados abaixo compartilham a mesma arquitetura de pistão/haste/vedação.

Número do desenho Furo ΦD Haste Φd Curso S Instalar. eu Pressão Porta Peso
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1MPa 2-G1/4 8,2kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1MPa 2-M16×1,5 17kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1MPa 2-G1/4 11,6kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1MPa 2-G1/4 12kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1MPa 2-G1/4 13kg
A45M300-600000Z Φ100 Φ40 193 498 18,1MPa 2-M16×1,5 22kg

Não consegue encontrar seu modelo? Envie o número do desenho OEM ou uma amostra física. A Raydafon faz engenharia reversa, produz uma amostra e cota o lote no mesmo desenho. Para uma gama mais ampla de cilindros hidráulicos para empilhadeiras, consulte oCilindro Hidráulico de Empilhadeiracategoria.

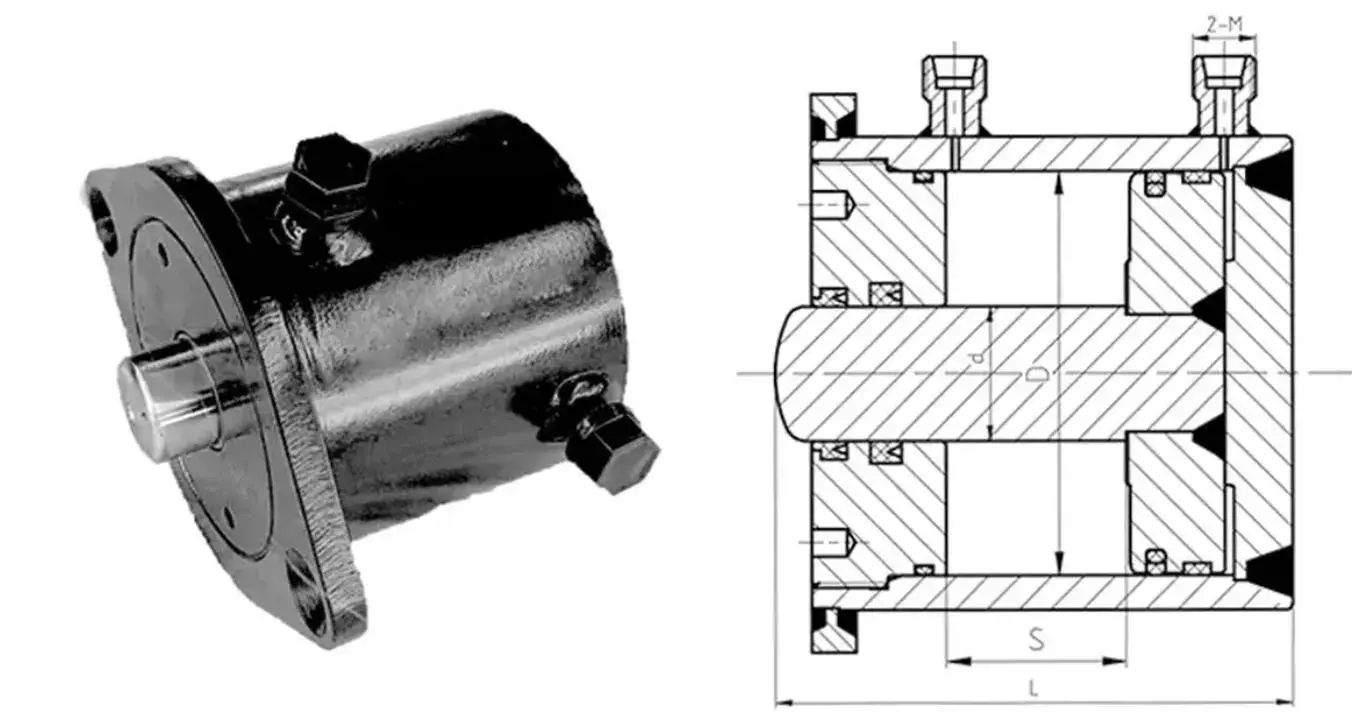

Forklift tilt cylinder dimension drawing 1
Modelo QA20V500-405000-000 · Φ60 × Φ30 × 32 cursos

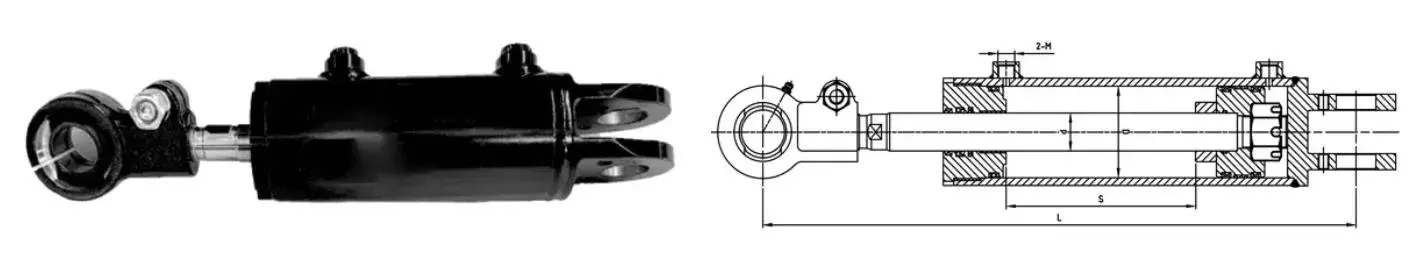

Forklift tilt cylinder dimension drawing 2
Modelos S16N450/RTE35M300/A15N450

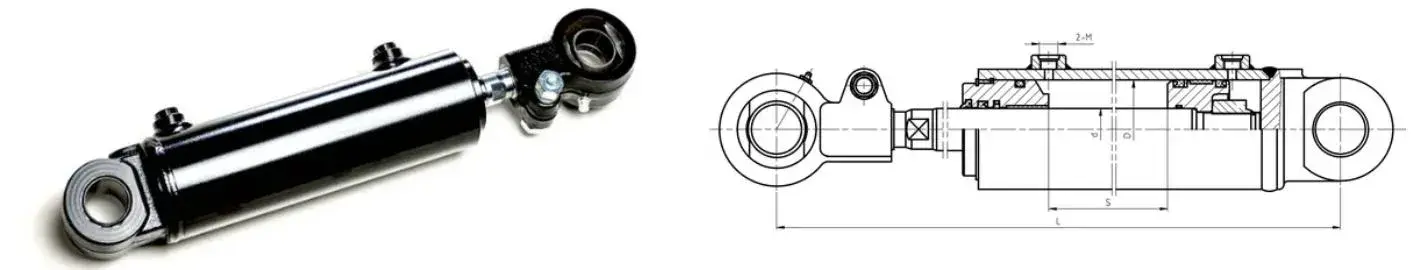

Forklift tilt cylinder dimension drawing 3
Modelos A30M300/A35M300/A45M300
Forklift tilt cylinder dimension drawing overview
Visão geral da instalação — padrão de montagem e dimensões da interface
Princípio de funcionamento

Como o cilindro de inclinação move o mastro

O cilindro de inclinação empurra o pistão em um movimento alternativo que faz com que o mastro se incline para frente e para trás. O óleo hidráulico entra por uma das duas portas na base do cilindro; a haste do pistão se estende e empurra o mastro para frente ou retrai e puxa o mastro para trás. Diferente de outros componentes hidráulicos, este cilindro funciona suavemente em ambas as direções porque as superfícies do furo e da haste correspondem ao conjunto de vedação.

Em cargas pesadas ou irregulares, o operador utiliza a função de inclinação para nivelar a carga antes de levantá-la. O controle preciso do ângulo é o que evita que a carga se desloque e mantém o caminhão estável. Raydafon testa o cilindro de inclinação sob pressão de trabalho de 7-14 MPa para confirmar que a resposta permanece suave sob carga total.

Vantagens dos cilindros de inclinação da empilhadeira Raydafon

01

Estável sob alta pressão

O conjunto combinado de pistão, haste e vedação mantém a pressão estável em 7-14 MPa. Nenhuma flutuação sob carga pesada ou durante longos turnos de trabalho.

02

Composto de vedação resistente ao desgaste

As vedações são feitas de um composto resistente ao desgaste, com baixo vazamento de óleo e baixo desgaste. Confiável em armazéns empoeirados ou ambientes úmidos.

03

Projeto de manutenção rápida

A fixação do parafuso e a conexão do anel de retenção permitem a substituição do retentor de óleo em minutos. Não há necessidade de remover todo o mastro do caminhão.

04

Sete modelos padrão

Furo Φ60 a Φ100, haste Φ25 a Φ40, curso 32 a 193 mm. Abrange a maioria das aplicações de empilhadeiras de 1,5 a 18 toneladas sem um pedido de ferramentas personalizado.

05

Suporte OEM

Envie a marca e modelo da empilhadeira ou o número do desenho. A Raydafon faz engenharia reversa, amostra e cota um lote personalizado no mesmo desenho.

06

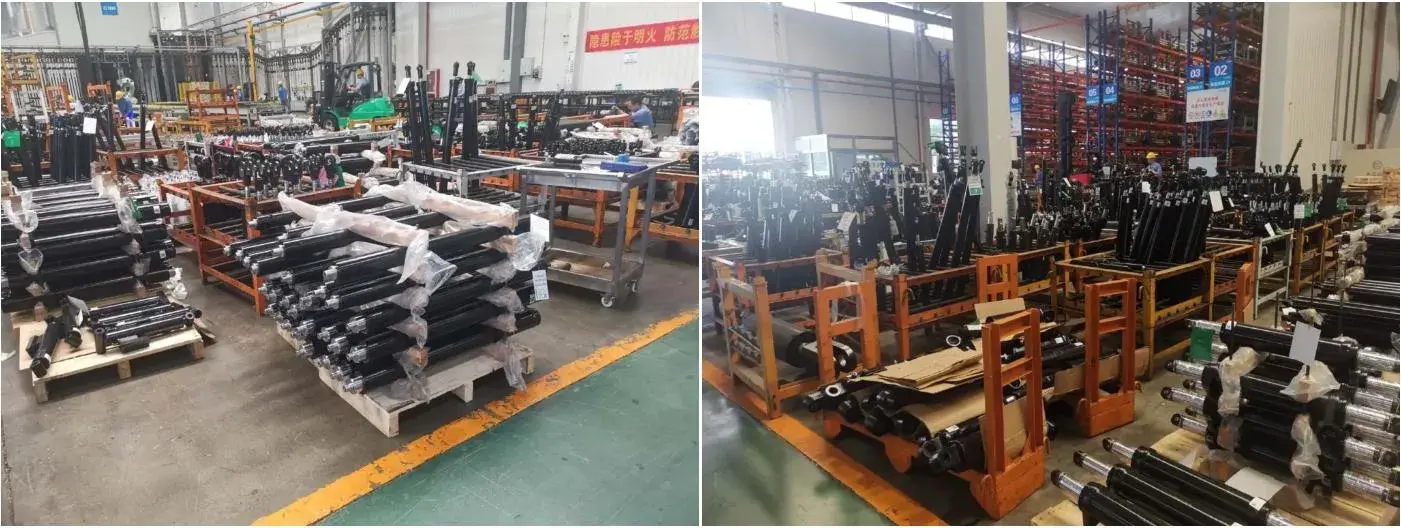

Fornecimento direto da fábrica

Produzido na própria fábrica da Raydafon. Os clientes negociam com o fabricante, não com um comerciante. Resposta pós-venda rápida e qualidade de lote estável.

Onde os cilindros de inclinação da empilhadeira são usados

  • A
    Carga e descarga de armazém

    Carregamento de contêineres, separação de paletes e transferência de prateleiras onde o operador precisa nivelar a carga antes de levantá-la. O controle preciso do ângulo evita o deslocamento da carga.

  • B
    Operações de elevação de fábrica

    Cargas industriais pesadas ou irregulares onde a empilhadeira precisa inclinar o mastro para frente ou para trás para equilibrar a carga durante o ciclo de elevação.

  • C
    Rotatividade portuária e logística

    Ambientes de ciclo contínuo de trabalho pesado onde o cilindro de inclinação funciona milhares de ciclos por turno. As vedações combinadas e o baixo desgaste mantêm-no funcionando sem vazamentos.

  • D
    Distribuição de peças de reposição e reposição

    Revendedores de empilhadeiras e fornecedores de reposição que precisam de um cilindro de inclinação confiável equivalente ao OEM para caminhões de 1,5 a 18 toneladas. Estoque de armazém e produção personalizada disponíveis.

Folha de especificações do pedido

Cobertura de tonelagem
Empilhadeiras de 1,5 a 18 toneladas
Pressão de trabalho
7-14 MPa (pico testado até 18,1 MPa em modelos selecionados)
Diâmetro do furo
Φ60 a Φ100 mm
Diâmetro da haste
Φ25 a Φ40 mm
AVC
32 a 193 mm
Distância de instalação
109 a 565 mm
Peso unitário
3,4 a 22kg
Portaa/interface
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Conjunto
Fixação por parafuso + conexão do anel de retenção para substituição rápida da vedação
Conjunto de selos
Limpador de poeira, anel em U, vedação da haste, vedação do furo, anel traseiro, anel O, anel de desgaste, bucha
Personalização
Furo personalizado, haste, curso, distância de instalação, tipo de porta; Embalagem OEM e marca própria
Quantidade mínima
50 unidades por modelo
Prazo de entrega em massa
25-35 dias após depósito e aprovação do desenho
Base de cotação
Modelo e tonelagem da empilhadeira, requisitos de diâmetro/curso, tamanho do porto, quantidade, porto de destino

Como seu pedido passa pelo Raydafon

  1. 01

    Resumo da aplicação

    Envie marca e modelo da empilhadeira, tonelagem, diâmetro/haste/curso necessário, tamanho do porto, quantidade e porto de destino.

  2. 02

    Seleção de modelo

    Raydafon confirma se um modelo padrão (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) se encaixa ou se uma construção personalizada é necessária.

  3. 03

    Amostra e Aprovação de Desenho

    Para construções personalizadas, a Raydafon faz a engenharia reversa da peça OEM, produz uma amostra e confirma o diâmetro, o curso, a distância de instalação e as dimensões da porta com o comprador.

  4. 04

    Usinagem de Corpo de Cilindro e Haste

    O corpo do cilindro em aço de alta resistência é afiado de acordo com a tolerância. A haste do pistão é retificada e cromada dura para resistência ao desgaste.

  5. 05

    Montagem e Teste de Pressão

    Pistão, vedações, bucha-guia e manilha são montados. O cilindro é testado quanto à pressão quanto a vazamentos e curso suave na pressão nominal.

  6. 06

    Embalagem e Expedição

    Os cilindros são embalados em caixas de madeira com óleo antiferrugem e tampas protetoras. Enviado por via marítima, aérea ou expressa com lista de embalagem, fatura e relatório de inspeção.

Documentação e Suporte de Qualidade

  • ✓
    Certificado de Materiais

    Certificado de material do corpo do cilindro e da haste, folha de dados do composto de vedação fornecida com cada remessa.

  • ✓
    Relatório de teste de pressão

    Cada cilindro é testado sob pressão na pressão nominal antes de embalar. Vazamento, suavidade do curso e encaixe da porta são registrados.

  • ✓
    Registro de Inspeção Dimensional

    Furo, haste, curso, distância de instalação e dimensões da porta registrados de acordo com a especificação solicitada ou desenho do cliente.

  • ✓
    Embalagem de exportação

    Caixa de madeira com óleo antiferrugem e tampas protetoras. Grandes lotes de cilindros paletizados e amarrados para frete marítimo.

Perguntas frequentes

O que é um cilindro de inclinação de empilhadeira?

Um cilindro de inclinação de empilhadeira é um cilindro hidráulico que controla a inclinação para frente e para trás do mastro e dos garfos. É um dos principais componentes do sistema hidráulico da empilhadeira, juntamente com o cilindro de elevação e o cilindro de direção. Quando o operador move a alavanca de inclinação, o cilindro se estende ou retrai, o que gira o mastro em torno de seu pivô inferior e altera o ângulo do garfo.

Que faixa de tonelagem o Raydafon cobre?

A Raydafon produz cilindros de inclinação para empilhadeiras de 1,5 a 18 toneladas. Os modelos padrão cobrem diâmetros de furo de Φ60 mm a Φ100 mm, diâmetros de haste de Φ25 mm a Φ40 mm e cursos de 32 mm a 193 mm. O diâmetro e o curso personalizados estão disponíveis para marcas de empilhadeiras OEM.

Que pressão de trabalho o cilindro pode suportar?

O cilindro é classificado para pressão de trabalho de 7 a 14 MPa em toda a linha de modelos padrão, com capacidade de pressão de pico testada em 18,1 MPa em modelos específicos, como S16N450-600000-001Z e RTE35M300-600000-500.

Quais materiais e vedações são usados?

A carcaça do cilindro e a haste do pistão são feitas de aço de alta resistência. O conjunto de vedação inclui um limpador de poeira, anel em U, vedação de haste, vedação de furo, anel traseiro, anel de vedação, anel de desgaste e bucha. As vedações utilizam um composto resistente ao desgaste, que proporciona baixo vazamento de óleo e baixo desgaste em armazéns empoeirados ou ambientes úmidos.

Quão difícil é a manutenção?

O cilindro utiliza fixação por parafuso e uma conexão de anel de retenção. A equipe de manutenção pode substituir o retentor de óleo ou solucionar problemas do cilindro desaparafusando os parafusos e removendo o anel de retenção. Isto pode ser feito em minutos sem remover todo o mastro da empilhadeira.

A Raydafon pode produzir cilindros OEM para uma marca específica de empilhadeira?

Sim. Raydafon oferece suporte à produção OEM de acordo com um desenho do cliente ou amostra existente. Envie a marca e modelo da empilhadeira, diâmetro do furo, diâmetro da haste, curso, distância de instalação, tamanho e quantidade da porta, e a Raydafon citará um cilindro de inclinação personalizado.

Qual é o MOQ e o prazo de entrega?

MOQ é de 50 unidades por modelo. O prazo de entrega em massa é de 25 a 35 dias após o depósito e a aprovação do desenho, dependendo da complexidade do modelo e da quantidade do pedido.

Como solicito um orçamento?

Envie o modelo e a tonelagem da sua empilhadeira, diâmetro do furo necessário, diâmetro da haste, curso, distância de instalação, tamanho da porta, quantidade e porta de destino. Raydafon responderá com uma cotação FOB Ningbo, prazo de entrega e detalhes de embalagem.

Pronto para adquirir cilindros de inclinação de empilhadeira personalizados?

Envie seu modelo de empilhadeira e tonelagem, requisitos de diâmetro/curso, tamanho da porta e quantidade do pedido. Raydafon confirmará o modelo ou projetará uma construção personalizada e, em seguida, oferecerá uma cotação FOB Ningbo com prazo de entrega e detalhes de embalagem.

Solicite orçamento agora
Enviar consulta
