Cilindro hidráulico do braço superior do veículo de trabalho aéreo da lança
  • Cilindro hidráulico do braço superior do veículo de trabalho aéreo da lançaCilindro hidráulico do braço superior do veículo de trabalho aéreo da lança
  • Cilindro hidráulico do braço superior do veículo de trabalho aéreo da lançaCilindro hidráulico do braço superior do veículo de trabalho aéreo da lança

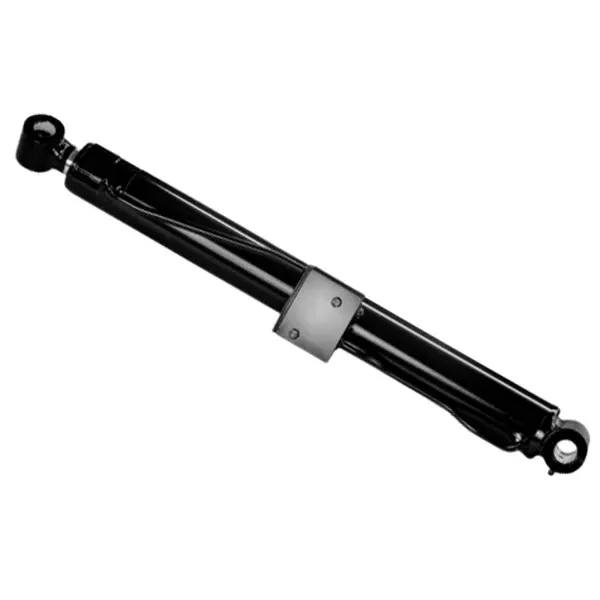

Cilindro hidráulico do braço superior do veículo de trabalho aéreo da lança

Raydafon é um fabricante e fornecedor OEM com base na China de cilindros hidráulicos para braços de veículos de trabalho aéreo com lança. Este cilindro de braço levanta e posiciona a plataforma da lança em veículos de trabalho aéreo usados ​​para reparos de energia, construção municipal e instalação de outdoors. O modelo padrão GTHZ210C-620500-000 usa furo de Φ110 mm, haste de Φ75 mm, curso de 815 mm, distância de instalação de 1433 mm, pressão de trabalho de 23 MPa, porta de 2-Φ9 e peso de 100 kg. Um design patenteado de pistão duplo atinge empuxo de até 2.000 kN, com erro de posicionamento controlado em ±3 cm. O corpo do cilindro é feito de liga de aço especial, forjado e tratado termicamente seis vezes, com dureza 40% superior ao aço comum. Um sistema de vedação composto quádruplo é usado para ambientes de chuva, poeira e névoa salina, com operação contínua de 3 anos verificada em condições costeiras. O design modular reduz o volume em 25% e o peso em 18% em comparação com produtos comparáveis, e a interface de instalação rápida reduz o tempo de instalação pela metade. São suportados diâmetro personalizado, curso, distância de instalação, posição da porta e marca própria. O preço-alvo é normalmente competitivo em relação às alternativas importadas, dependendo do modelo e da quantidade. Envie número do desenho, quantidade necessária e porto de destino para uma cotação rápida.
Fabricante de cilindro para veículo de trabalho aéreo OEM na China

Cilindro hidráulico do braço superior do veículo de trabalho aéreo da lança para plataformas aéreas e caminhões de reparo de energia

Raydafon é um fabricante e fornecedor direto da fábrica com base na China de cilindros hidráulicos para braços de veículos de trabalho aéreo com lança. Este cilindro do braço aciona a plataforma da lança em veículos de trabalho aéreo usados ​​para reparos de energia, construção municipal, instalação de outdoors e manutenção em grandes altitudes. O modelo padrão GTHZ210C-620500-000 oferece empuxo de até 2.000 kN com um design patenteado de pistão duplo, pressão de trabalho de 23 MPa, diâmetro interno de Φ110 mm, haste de Φ75 mm e curso de 815 mm. O corpo de liga de aço especial é forjado e tratado termicamente seis vezes para obter uma dureza 40% maior que o aço comum, e um sistema de vedação composto quádruplo suporta chuva, poeira, vento e névoa salina costeira. O design modular reduz o volume em 25% e o peso em 18% em comparação com produtos comparáveis. São suportados diâmetro personalizado, curso, distância de instalação, posição da porta e marca própria. Envie seu número de desenho, quantidade necessária e porto de destino para solicitar um orçamento.

2.000 kNImpulso máximo
23MPaPressão de trabalho
Φ110×Φ75Furo × haste
815 milímetrosAVC

Por que os veículos de trabalho aéreo escolhem este cilindro hidráulico de braço superior

Veículos de trabalho aéreo transportam trabalhadores para cargos elevados para reparos de energia, substituição de iluminação pública, instalação de outdoors e manutenção predial. O cilindro do braço é o principal componente hidráulico que eleva e segura a plataforma. Se perder impulso, derrapar sob carga ou vazar óleo, todo o veículo se tornará pouco confiável em trabalhos em grandes altitudes.

A Raydafon constrói este cilindro hidráulico do braço do veículo de trabalho aéreo com lança para essas condições. Um design patenteado de pistão duplo atinge até 2.000 kN de empuxo e pode elevar continuamente a plataforma de trabalho até 50 m, com erro de posicionamento controlado dentro de ±3 cm. O corpo do cilindro utiliza liga de aço especial, forjado e tratado termicamente seis vezes, atingindo dureza 40% superior ao aço comum. Uma estrutura de vedação composta quádrupla resiste a chuvas fortes, poeira, ventos fortes e névoa salina costeira, e foi verificada em uso costeiro contínuo por 3 anos sem vazamentos.

Para compradores que comparam fornecedores, a Raydafon oferece preços diretos da fábrica, produção OEM e qualidade de lote estável. Se você também adquirir cilindros de braço inferior ou componentes hidráulicos de veículos de trabalho aéreo relacionados, revise o documento completoCilindros Hidráulicos para Veículos de Trabalho Aéreocategoria e oCilindro hidráulico do braço inferior do veículo de trabalho aéreo da lançapágina.

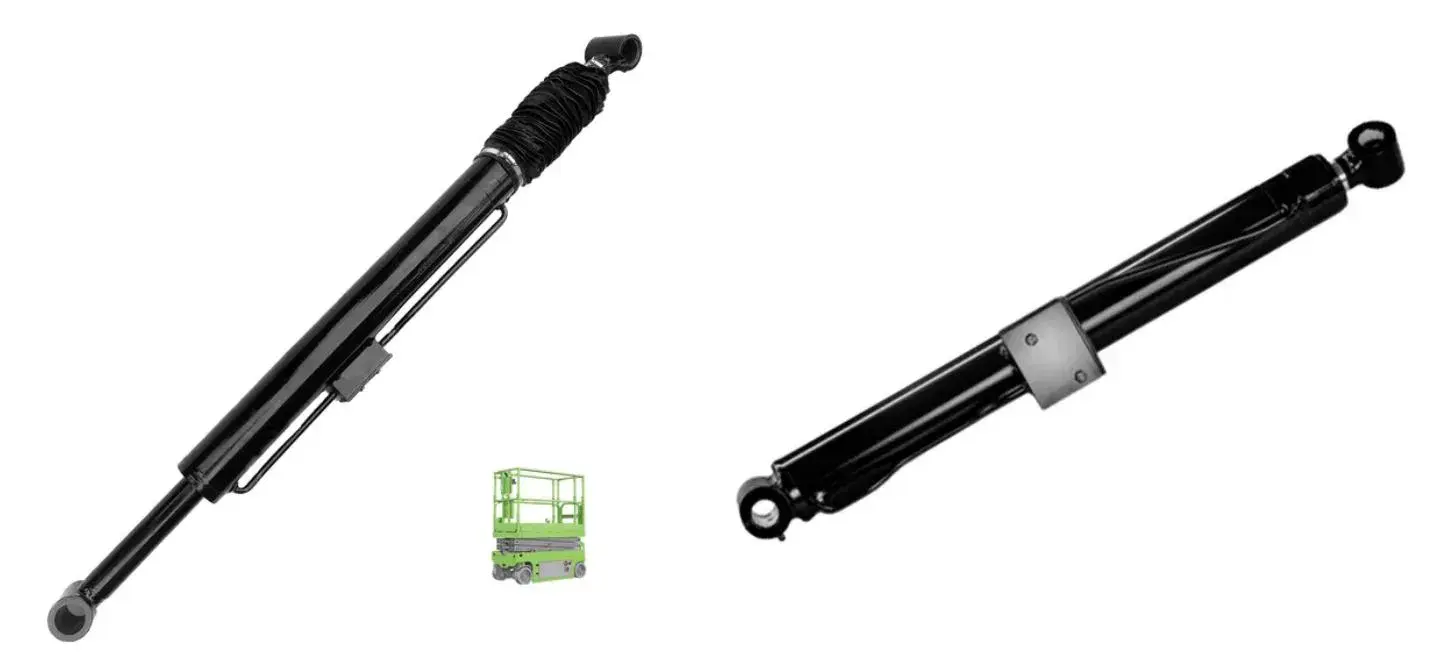

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Cilindro hidráulico de braço superior para veículos de trabalho aéreo com lança e plataformas aéreas

Modelo Padrão e Dimensões Técnicas

O cilindro de braço padrão abaixo cobre aplicações comuns em veículos de trabalho aéreo e plataformas aéreas. Caso o seu equipamento utilize um padrão de montagem diferente, envie o número do desenho OEM ou uma amostra física para engenharia reversa e produção personalizada.

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Referência dimensional para cilindro de braço padrão modelo GTHZ210C-620500-000
Nome do cilindro Número do desenho Diâmetro do furo D Diâmetro da haste d Curso S Distância de instalação L Pressão de Trabalho InterfaceM Peso
Cilindro do braço GTHZ210C-620500-000 Φ110mm Φ75mm 815 milímetros 1433 milímetros 23MPa 2-Φ9 100kg

Precisa de um diâmetro, curso, distância de instalação ou posição de porta diferente? Raydafon pode produzir um cilindro hidráulico de braço personalizado de acordo com seu desenho. Para cilindros de equipamentos móveis relacionados, consulte oCilindros Hidráulicos de Guindaste Móvelcategoria.

Principais características de desempenho

01

Superpotência para elevação em grandes altitudes

O design patenteado de pistão duplo atinge empuxo de até 2.000 kN. Eleva a plataforma até 50 m com erro de posicionamento controlado dentro de ±3 cm, suportando fiação e manutenção precisas em alta altitude.

02

Endurecido para ambientes agressivos

Corpo em liga de aço especial, forjado e tratado termicamente seis vezes, dureza 40% superior ao aço comum. A vedação composta quádrupla suporta chuva forte, poeira, vento forte e névoa salina costeira.

03

Confiabilidade verificada em campo

Operação contínua de 3 anos em ambiente costeiro de névoa salina sem vazamentos. Durante a temporada de tufões, uma empresa municipal utilizou este cilindro durante todas as operações e manteve uma operação estável.

04

Leve e flexível

O volume foi reduzido em 25% e o peso em 18% em comparação com produtos comparáveis. Adapta-se a diferentes tipos de veículos de trabalho aéreo e reduz a carga na estrutura da lança.

05

Interface de instalação rápida

O design da interface de instalação rápida reduz o tempo de instalação pela metade. Técnicos comuns podem concluir a substituição em cerca de meia hora seguindo as instruções.

06

Personalização OEM

Furo personalizado, haste, curso, distância de instalação, posição da porta de óleo, embalagem de marca própria e produção de pedidos em massa para diferentes tipos de veículos de trabalho aéreo.

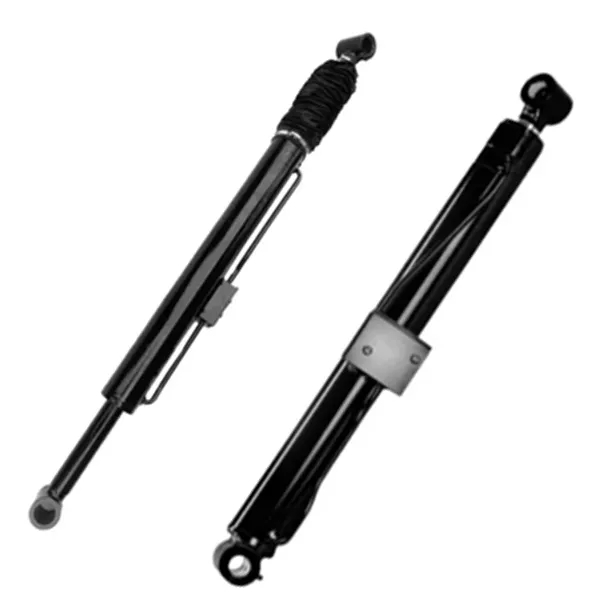

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Vedação do cilindro do braço superior e estrutura modular

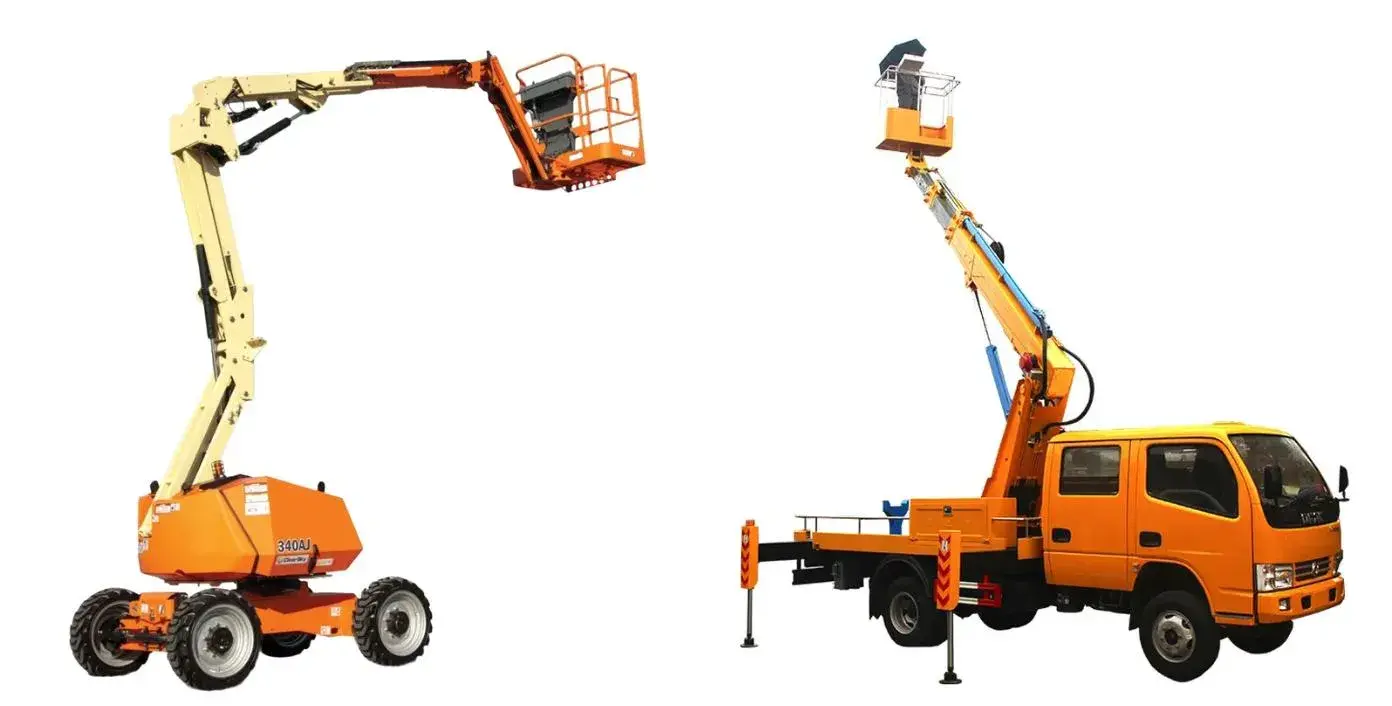

Aplicações em Reparação de Energia, Construção Municipal e Obras em Alta Altitude

Sistema de energia Manutenção de torres e subestações de alta tensão

O cilindro produz um impulso de 1800 kN para elevar a plataforma de trabalho até 30 m, com erro de posicionamento de ±2 cm. Mesmo em condições de vendaval de nível 5, o sistema de estabilização integrado ajusta o impulso em tempo real para manter a plataforma estável para conexão de linha e substituição de equipamentos.

Municipal Instalação de iluminação pública e outdoor

O design modular se adapta a diferentes tipos de veículos de trabalho e a posição da porta de óleo pode ser ajustada de forma flexível. Num projeto de reconstrução de estradas, um único veículo de trabalho concluiu a substituição de 20 postes de iluminação pública num dia, com um ganho de eficiência de 40% em relação aos métodos anteriores.

Prédio Manutenção de fachadas e arranha-céus

Impulso estável e posicionamento preciso suportam limpeza de janelas, reparo de fachadas e instalação de sinalização em altura. A vedação quádrupla resiste à chuva, poeira e vento durante trabalhos ao ar livre.

OEM e mercado de reposição OEM de veículos de trabalho aéreo e mercado de reparos

Construtores de plataformas aéreas, oficinas de reparo e fornecedores de reposição podem solicitar modelos padrão ou cilindros de braço personalizados com embalagens de marca própria. Se você também manuseia sistemas hidráulicos de empilhadeiras, consulte oCilindro Hidráulico de Empilhadeirafaixa.

Evidências de qualidade, testes e suporte à exportação

Registros de materiais e tratamento térmico

Corpo de liga de aço especial, seis vezes forjado e tratamento térmico, dureza 40% maior que o aço comum. Registros de materiais podem ser fornecidos com remessas a granel.

Teste de pressão e impulso

Cada cilindro é verificado quanto a vazamentos, suavidade do curso e encaixe da porta antes de ser embalado. O desempenho do impulso é verificado em relação à pressão nominal.

Inspeção dimensional

O furo, a haste, o curso, a distância de instalação e as dimensões da porta são registrados de acordo com o desenho solicitado ou amostra do cliente.

Embalagem de exportação

Os cilindros são embalados com óleo antiferrugem e tampas protetoras. Pedidos em grandes quantidades podem ser paletizados e amarrados para frete marítimo, aéreo ou entrega expressa.

Processo de pedido OEM personalizado

Passo 01 Enviar detalhes do aplicativo

Forneça o tipo de equipamento, número do desenho, furo, haste, curso, distância de instalação, tamanho da porta, quantidade e porta de destino.

Etapa 02 Revisão do modelo

Raydafon verifica se o modelo GTHZ210C-620500-000 ou um cilindro de braço personalizado se adapta ao seu equipamento.

Etapa 03 Aprovação de amostra e desenho

Para projetos OEM, a Raydafon faz engenharia reversa da amostra e confirma as dimensões antes da produção em massa.

Etapa 04 Produção e cotação

Após a aprovação do desenho, a Raydafon fornece uma cotação FOB Ningbo, cronograma de produção e detalhes de embalagem.

Perguntas frequentes

O que é um cilindro hidráulico do braço do veículo de trabalho aéreo com lança?

Um cilindro hidráulico do braço superior de um veículo de trabalho aéreo com lança é um atuador hidráulico que aciona a lança superior de um veículo de trabalho aéreo ou plataforma aérea. Ele levanta e posiciona a plataforma de trabalho para que os trabalhadores possam realizar com segurança reparos de energia, construção municipal, instalação de outdoors e outras tarefas em grandes altitudes. É um dos principais componentes hidráulicos do sistema de elevação da lança.

Qual modelo padrão a Raydafon produz?

A Raydafon produz o modelo padrão GTHZ210C-620500-000 com furo de Φ110 mm, haste de Φ75 mm, curso de 815 mm, distância de instalação de 1433 mm, pressão de trabalho de 23 MPa, porta de 2-Φ9 e peso de 100 kg. Furo, haste, curso, distância de instalação e posição da porta personalizados estão disponíveis de acordo com desenhos OEM ou amostras físicas.

Quanto impulso esse cilindro do braço pode gerar?

O design patenteado de pistão duplo atinge empuxo máximo de até 2.000 kN e pode elevar continuamente a plataforma de trabalho até 50 m. Na manutenção do sistema de energia, o cilindro produz um forte impulso de 1.800 kN para elevar a plataforma a 30 m, com erro de posicionamento controlado dentro de ±2 cm, e mantém a estabilidade em condições de vendaval de nível 5.

Quais materiais e sistema de vedação são usados?

O corpo do cilindro é feito de liga de aço especial, forjado e tratado termicamente seis vezes, com dureza 40% superior ao aço comum. Uma estrutura de vedação composta quádrupla resiste à chuva forte, poeira, vento forte e névoa salina costeira. O cilindro foi usado continuamente por 3 anos em ambientes costeiros de névoa salina sem vazamentos.

A Raydafon pode produzir cilindros de braço OEM personalizados?

Sim. Raydafon oferece suporte à produção OEM a partir de desenhos de clientes ou amostras físicas. Furo personalizado, haste, curso, distância de instalação, posição da porta de óleo, embalagem de marca própria e produção em grandes quantidades estão disponíveis para diferentes tipos de veículos de trabalho aéreo.

Quais informações são necessárias para uma cotação?

Envie o número do desenho ou detalhes da amostra existente, diâmetro do furo, diâmetro da haste, curso, distância de instalação, pressão de trabalho, tamanho da porta, quantidade do pedido e porta de destino. Raydafon responderá com uma cotação FOB Ningbo e prazo de entrega.

Como solicito uma amostra ou pedido em grandes quantidades?

Utilize o formulário de consulta nesta página ou entre em contato com a Raydafon por telefone, e-mail ou WhatsApp. Inclua o modelo necessário, número do desenho, quantidade e aplicação. A equipe de vendas confirmará a disponibilidade da amostra, o cronograma de produção em massa e os detalhes da embalagem.

Pronto para fornecer cilindros hidráulicos do braço superior do veículo de trabalho aéreo de lança?

Envie seu número de desenho, requisitos de furo/haste/curso, pressão de trabalho, tamanho da porta, quantidade do pedido e porta de destino. Raydafon confirmará o modelo padrão ou projetará um cilindro hidráulico de braço personalizado e, em seguida, fornecerá uma cotação FOB Ningbo com prazo de entrega e detalhes de embalagem.
