Engrenagem Cônica Espiral

A Raydafon fabrica engrenagens cônicas espirais para acionamentos em ângulo reto em sua própria fábrica em Ningbo, China. A linha curva dos dentes mantém dois ou mais dentes em contato a cada momento, de modo que o acionamento funciona de maneira mais suave e silenciosa do que um par chanfrado reto do mesmo tamanho e transporta mais torque para suas dimensões. Os módulos padrão vão de M3 a M12 com graus de precisão DIN6 a DIN9, produzidos de acordo com ISO, DIN, ANSI, JIS ou BS. Os materiais incluem liga de aço, C45, aço inoxidável, latão, cobre, alumínio e POM, com tratamentos de superfície desde zinco e niquelagem até óxido preto, Geomet e Dacromet. O pinhão pode ser cortado com apenas cinco dentes, permitindo uma grande taxa de redução em um único estágio de ângulo reto, e os flancos dos dentes podem ser retificados após tratamento térmico para classes de maior precisão. As engrenagens são fornecidas em pares combinados com o padrão de contato verificado antes do envio. Envie seu desenho ou amostra para orçamento em até 24 horas.

Engrenagem Cônica Espiral — Acionamento em Ângulo Reto com Dente Curvo, M3 a M12

A engrenagem cônica em espiral é a escolha de transmissão em ângulo reto quando a suavidade e a capacidade de carga são mais importantes do que qualquer outra coisa. As linhas curvas dos dentes mantêm dois ou mais dentes em contato a cada momento, de modo que o acionamento funciona silenciosamente, desgasta-se uniformemente e suporta muito mais carga do que um par chanfrado reto do mesmo tamanho. A Raydafon corta, trata termicamente e tritura essas engrenagens em sua própria fábrica em Ningbo, China.

mínimo de 5 dentesNo pinhão, permitindo grandes relações de estágio único
DIN6 – DIN9Classes de precisão, retificadas mediante solicitação
M3 – M12Módulos padrão, outros conforme desenho

Justificativa do projeto

Por que escolher uma engrenagem cônica espiral em vez de uma engrenagem cônica reta

A diferença entre os dois está inteiramente na linha dos dentes. Os dentes de uma engrenagem cônica reta correm radialmente, de modo que cada dente engata no dente correspondente em toda a sua largura no mesmo instante - um impacto repentino que se repete em todos os dentes. Os dentes de uma engrenagem cônica em espiral são cortados em uma curva, de modo que o contato começa em uma extremidade do dente e se estende até a outra, exatamente como um zíper fecha. Essa única mudança geométrica é responsável por todas as vantagens abaixo.

Engrenagem cônica espiral

  • Dois ou mais dentes compartilham a carga o tempo todo, porque o coeficiente de sobreposição é maior
  • Engate gradual em vez de impacto, de modo que o ruído de funcionamento é substancialmente menor
  • A pressão de contato se espalha por uma linha de contato mais longa, proporcionando um desgaste mais uniforme
  • O pinhão pode funcionar com apenas 5 dentes, permitindo uma grande proporção em um único estágio
  • Padrão de contato ajustável através do raio da cabeça de corte e pode ser melhorado ainda mais por retificação
  • Produz uma força axial que os rolamentos do eixo devem ser selecionados para suportar

Engrenagem cônica reta

  • Um dente suporta toda a carga no momento do engate
  • O impacto em cada entrada do dente produz mais ruído e vibração
  • Maior pressão de contato local, então o desgaste tende a se concentrar
  • A contagem mínima prática de dentes no pinhão é maior, limitando a relação de estágio único
  • Mais simples e barato de cortar, adequado para unidades críticas de baixa velocidade e baixo ruído
  • Nenhuma força axial gerada, portanto a seleção do rolamento é mais simples

Um ponto de design que vale a pena planejar:como a linha do dente é helicoidal, uma engrenagem cônica em espiral gera impulso axial ao longo do eixo. Isso não é um defeito – é o preço de um envolvimento tranquilo. Os rolamentos devem ser escolhidos para aceitá-lo, e é por isso que um par chanfrado em espiral é normalmente especificado junto com o eixo e o arranjo de rolamentos, em vez de ser um substituto imediato para um par chanfrado reto.

Especificações

Especificações da engrenagem cônica espiral e opções disponíveis

  • Número do modelo (módulo)M3, M4, M5, M8, M12 e outros
  • Forma do denteEspiral (linha curva do dente), acionamento em ângulo reto
  • Contagem mínima de dentes do pinhão5 dentes
  • Classes de precisãoDIN6, DIN7, DIN8, DIN9
  • PadrõesISO, DIN, ANSI, JIS, BS e não padronizado/conforme desenho
  • MateriaisLiga de aço, aço C45, aço inoxidável, latão, cobre, alumínio, POM
  • Processamento dentárioFresado, endurecido ou retificado (retificação usada para classes de maior precisão)
  • Tolerância0,001 mm – 0,1 mm dependendo do recurso e do grau de precisão
  • Tratamento de superfícieZincado, niquelado, passivação, oxidação, anodização, Geomet, Dacromet, óxido preto, fosfatização, revestimento em pó, eletroforese
  • Operações adicionaisJateamento, jato de areia, tratamento térmico, recozimento, têmpera, polimento
  • EmbalagemSaco plástico e caixa ou caixa de madeira
  • Condições de pagamentoT/T, L/C
  • Prazo de produção20 dias úteis para amostras, 25 dias para granel
  • AmostrasPreço da amostra: US$ 2–100; amostra de frete expresso pago pelo cliente

Folha de especificações completa. Role a tabela lateralmente em um dispositivo móvel para ler cada linha.

Item Especificação
Número do modelo M3, M4, M5, M8, M12, etc.
Material Latão, aço C45, aço inoxidável, cobre, POM, alumínio, liga e outros
Padrão ISO, DIN, ANSI, JIS, BS e não padrão
Precisão DIN6, DIN7, DIN8, DIN9
Tratamento dentário Endurecido, fresado ou moído
Tolerância 0,001 mm – 0,01 mm – 0,1 mm, dependendo do recurso e do grau de precisão especificado
Tratamento de superfície Zincado, niquelado, passivação, oxidação, anodização, Geomet, Dacromet, óxido preto, fosfatização, revestimento em pó, eletroforese
Terminar Jateamento, jato de areia, tratamento térmico, recozimento, têmpera, polimento
Embalagem de itens Saco plástico e caixa ou embalagem de madeira
Condições de pagamento T/T, L/C
Prazo de produção 20 dias úteis para amostra, 25 dias para granel
Amostras Faixa de preço de amostra de US$ 2 a 100. Amostra de frete expresso pago pelo cliente.
Aplicativo Máquinas de controle automático, indústria de semicondutores, máquinas industriais em geral, equipamentos médicos, equipamentos de energia solar, máquinas-ferramentas, sistemas de estacionamento, equipamentos de transporte ferroviário e aéreo de alta velocidade e similares

Sobre tolerância e precisão:os números nesta tabela representam uma faixa que abrange toda a família de produtos e não um único valor garantido. A tolerância depende da característica que está sendo medida, do módulo e do grau de precisão especificado — uma engrenagem aterrada DIN6 mantém limites muito mais rígidos do que uma engrenagem fresada DIN9. Informe-nos os requisitos de folga e padrão de contato de sua montagem e confirmaremos qual grau e processo seu equipamento precisa.

Fabricação

Como fabricamos e controlamos a qualidade das engrenagens cônicas em espiral

As engrenagens cônicas espirais estão entre os tipos de engrenagem mais difíceis de produzir bem, porque o flanco do dente é uma superfície curva que deve ser gerada, e não simplesmente cortada. O processo que executamos em cada pedido é deliberadamente sequencial: cada etapa é concluída e inspecionada antes do início da próxima, de modo que um problema é detectado no estágio que o criou, e não na montagem final.

Preparação em branco

O material é selecionado de acordo com o desenho e a peça bruta é torneada e faceada para estabelecer as faces de montagem e o furo que cada operação posterior faz referência.

Corte de engrenagem

Os flancos dos dentes são gerados em uma máquina de corte de engrenagem cônica em espiral usando o raio da cabeça de corte que produz o ângulo espiral e o padrão de contato necessários.

Tratamento térmico

O endurecimento da caixa aumenta a dureza da superfície do dente para resistência ao desgaste, enquanto o núcleo permanece resistente o suficiente para absorver as cargas de impacto que o acionamento suportará.

Ranger os dentes

Quando um grau de precisão mais alto é especificado, o flanco é retificado após o tratamento térmico para corrigir a distorção e melhorar a área de contato e o acabamento superficial.

Verificação do padrão de contato

O par é executado em uma bancada de teste com composto de marcação para que a posição, formato e tamanho do padrão de contato possam ser inspecionados em relação ao desenho antes do par ser liberado.

Inspeção e embalagem

Verificação dimensional final das características que interessam à montagem e, em seguida, embalagem protetora para exportação – saco plástico e caixa, ou caixa de madeira para conjuntos maiores.

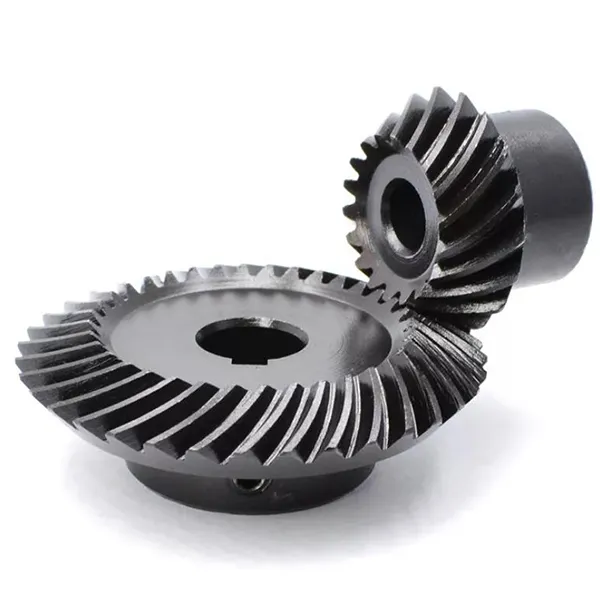

Spiral bevel gear with curved tooth flanks produced by Raydafon
Engrenagem cônica espiral com flancos de dentes curvos gerados.

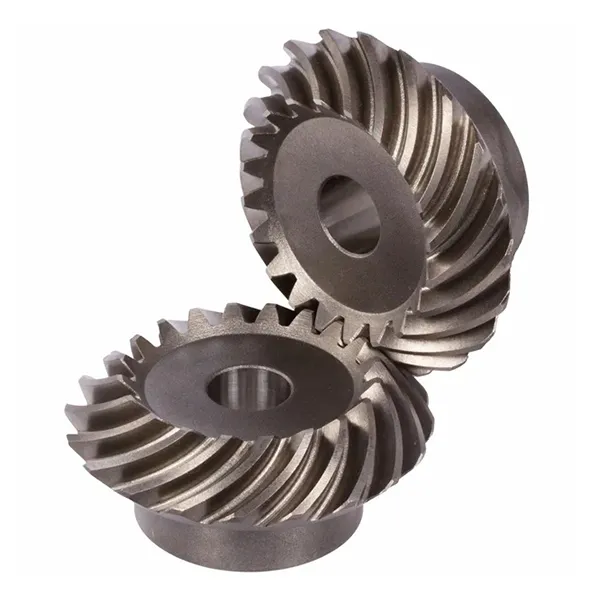

Spiral bevel gear pair showing matched contact pattern and mounting faces
Par de engrenagens correspondente – padrão de contato e faces de montagem.
Spiral bevel gear tooth flank detail after grinding
Detalhe do flanco do dente após retificação.
Spiral bevel gear inspection and measurement before packing
Inspeção dimensional final antes de embalar.

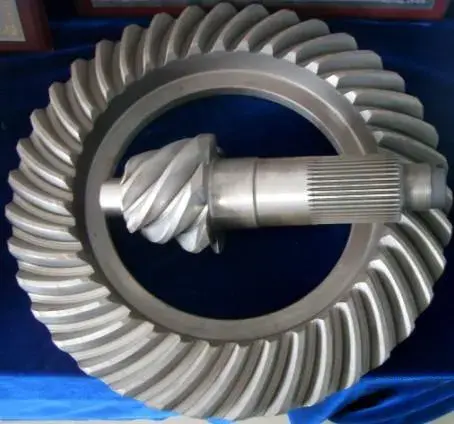

Spiral bevel gear set prepared for export packing
Conjunto de engrenagens preparado para embalagem de exportação.

Principais vantagens

Recursos do produto

Funcionamento suave e baixo ruído

Como a linha do dente é curva, pelo menos dois dentes estão engrenados a qualquer momento e a carga é transferida de um dente para o outro à medida que o contato passa pelo flanco. Não há um momento único de impacto em toda a largura como ocorre com uma engrenagem cônica reta, portanto a vibração e o ruído diminuem visivelmente – o que faz deste dente a escolha padrão onde o ruído é controlado, desde fusos de máquinas-ferramenta até eixos de veículos de passageiros.

Alta capacidade de carga e desgaste uniforme

O ângulo da hélice aumenta o coeficiente de sobreposição, o que significa que mais dentes compartilham a carga e a pressão de contato em cada flanco é menor. A pressão mais baixa combinada com uma linha de contato mais longa espalha o desgaste de maneira mais uniforme pela superfície do dente, em vez de concentrá-lo próximo à linha primitiva. O resultado prático é uma engrenagem que suporta um torque maior para seu tamanho e mantém sua precisão por mais tempo sob serviço contínuo.

Ampla faixa de proporção em um único estágio

O pinhão de um par chanfrado em espiral pode ser cortado com apenas cinco dentes, o que permite que uma grande taxa de redução seja alcançada em um estágio de ângulo reto em vez de dois. Para um projetista de máquinas, isso significa menos peças, uma carcaça mais curta e menos folga acumulada, e é por isso que esse formato de dente aparece com tanta frequência em redutores compactos de ângulo reto.

O padrão de contato pode ser corrigido

Como a curvatura do flanco é definida pelo raio da cabeça de corte, o padrão de contato pode ser alterado e corrigido na fase de corte e melhorado ainda mais através da retificação após o tratamento térmico. Esse controle sobre onde os dentes realmente se tocam é o que separa um conjunto de engrenagens que funciona silenciosamente durante anos de outro que geme e quebra em meses – e é uma capacidade que depende da máquina e do operador, e não apenas do desenho.

Materiais e tratamentos de superfície adequados à tarefa

A mesma geometria de dente pode ser produzida em liga de aço para acionamentos de alto torque, C45 ou aço inoxidável onde a resistência à corrosão é importante, e latão, cobre, alumínio ou POM para aplicações mais leves ou não magnéticas. O tratamento de superfície é então selecionado para combinar com o ambiente – zinco ou níquel, óxido preto, Geomet ou Dacromet para proteção contra corrosão, anodização para alumínio e revestimento em pó ou eletroforese para aparência e maior durabilidade.

Aplicativos

Onde as engrenagens cônicas espirais são usadas

Em qualquer lugar, uma unidade precisa girar 90 graus enquanto carrega torque real e permanece silenciosa:

  • Máquinas-ferramentas— acionamentos de fusos, cabeças de indexação e mecanismos de alimentação onde a precisão da transmissão define a qualidade da peça acabada
  • Automotivo e transporte— engrenagens diferenciais e de transmissão final, onde um par de ângulo reto de baixo ruído e alta carga é essencial
  • Máquinas de controle automático— indexadores de cames, mesas rotativas e mecanismos pick-and-place
  • Semicondutores e equipamentos médicos— drives que devem ser suaves, silenciosos e repetíveis, em vez de apenas fortes
  • Equipamentos de energia solar— unidades de giro do rastreador, onde o conjunto de engrenagens opera em condições externas durante todo o ano
  • Sistemas de estacionamento e equipamentos logísticos— mecanismos de elevação e transferência que necessitam de redução compacta em ângulo reto
  • Equipamento terrestre de aviação e ferroviário de alta velocidade— acionamentos auxiliares onde confiabilidade e baixa vibração são especificadas
  • Máquinas industriais em geral— bombas, misturadores, transportadores e qualquer redutor compacto de ângulo reto

Se sua aplicação não estiver listada, descreva a função — velocidade de entrada, torque, relação e disposição de montagem. Um par chanfrado em espiral normalmente é projetado junto com seu eixo e layout de rolamento devido ao empuxo axial que ele gera, portanto, quanto mais cedo observarmos o arranjo, melhor será o resultado.

Personalização

Engrenagens cônicas espirais personalizadas feitas conforme desenho

Além da faixa de módulos padrão, os parâmetros que decidem se uma engrenagem se adapta à sua caixa podem ser produzidos conforme a necessidade. A personalização típica inclui:

  • Módulo e contagem de dentes
  • Ângulo espiral e ponteiro da espiral
  • Proporção e par correspondente
  • Furo, rasgo de chaveta e spline
  • Geometria do cubo e da face de montagem
  • Seleção de materiais
  • Grau de precisão DIN6–DIN9
  • Tratamento de superfície
  • Flanco de dente retificado ou fresado
  • Marcação e identificação de conjunto emparelhado

Envie um desenho cotado, uma amostra de engrenagem ou a relação, torque e envelope necessários e confirmaremos a geometria padrão mais próxima ou cotaremos uma nova. Os pares de chanfros em espiral são fornecidos como conjuntos combinados, portanto, se você estiver substituindo uma engrenagem de um par, informe-nos: substituir apenas metade de um par combinado geralmente produz ruído e desgaste rápido, mesmo que ambas as peças estejam dimensionalmente corretas.

Perguntas frequentes do comprador

Perguntas frequentes do comprador

  • Qual é a diferença entre uma engrenagem cônica em espiral e uma engrenagem cônica reta?A linha do dente: os dentes chanfrados retos correm radialmente e se encaixam em toda a sua largura de uma só vez, enquanto os dentes chanfrados em espiral são curvados de modo que o contato varre gradualmente de uma extremidade à outra do dente. A forma curva proporciona maior sobreposição, de modo que a carga é compartilhada por mais dentes, o funcionamento é mais suave e silencioso, o desgaste é mais uniforme e o pinhão pode ser cortado com apenas 5 dentes.
  • Você pode fazer uma engrenagem cônica em espiral de acordo com meu desenho ou a partir de uma amostra?Sim. Envie um desenho cotado ou amostra da engrenagem com módulo, número de dentes, ângulo espiral, relação, furo e material. Confirmamos se a geometria corresponde às ferramentas existentes ou requer uma nova configuração da fresa, fazemos o orçamento de acordo e podemos fornecer uma amostra em cerca de 20 dias úteis.
  • Quais materiais e tratamentos de superfície estão disponíveis?Liga de aço e C45 para acionamentos de alto torque, aço inoxidável onde é necessária resistência à corrosão e latão, cobre, alumínio ou POM para aplicações mais leves ou não magnéticas. Os tratamentos de superfície incluem zinco e níquel, passivação, oxidação, anodização, Geomet, Dacromet, óxido preto, fosfatização, revestimento em pó e eletroforese. Conte-nos o ambiente e nós recomendaremos um.
  • Devo pedir um par combinado ou um único equipamento?Encomende um par correspondente. As engrenagens cônicas espirais são lapidadas e seu padrão de contato verificado como um conjunto, portanto, a substituição de apenas uma engrenagem de um par existente geralmente produz ruído e desgaste acelerado, mesmo quando ambas as peças medem corretamente. Se apenas uma engrenagem estiver danificada, envie-nos ambas para que a substituição possa ser combinada com a peça sobrevivente.
  • Por que uma engrenagem cônica espiral precisa de rolamentos especiais?Devido ao ângulo da hélice na linha do dente, a engrenagem gera uma força de impulso axial ao longo do eixo, além das cargas tangenciais e radiais. Os rolamentos devem ser selecionados para suportar esse impulso – geralmente um rolo cônico ou um arranjo de contato angular – e é por isso que um par chanfrado em espiral é melhor especificado junto com o eixo e o layout do rolamento.
  • Qual é a sua tolerância, prazo de entrega e condições de pagamento?A tolerância depende da característica e do grau de precisão, variando de 0,001 mm a 0,1 mm em toda a família; diga-nos sua reação e requisitos de padrão de contato e confirmaremos qual nota o atinge. As amostras levam cerca de 20 dias úteis e a produção em massa 25 dias, os preços das amostras são de US$ 2 a 100 com frete expresso pago pelo cliente e as condições de pagamento são T/T ou L/C.
