Cilindro Hidráulico de Contrapeso de Guindaste
  • Cilindro Hidráulico de Contrapeso de GuindasteCilindro Hidráulico de Contrapeso de Guindaste
  • Cilindro Hidráulico de Contrapeso de GuindasteCilindro Hidráulico de Contrapeso de Guindaste

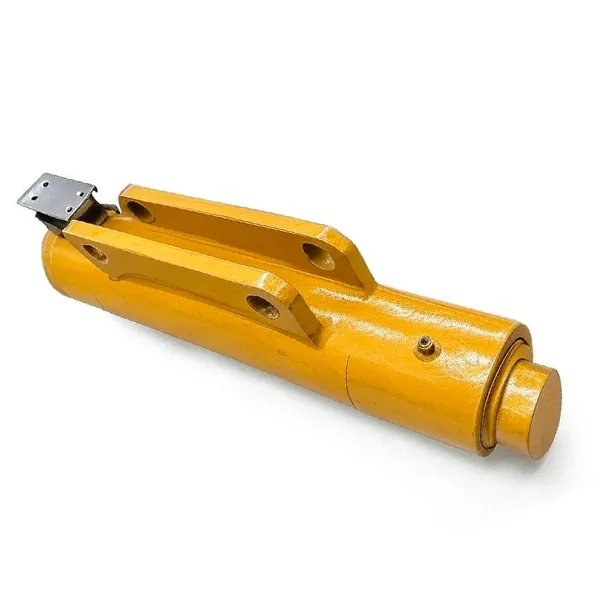

Cilindro Hidráulico de Contrapeso de Guindaste

Cilindro hidráulico de contrapeso de guindastepara guindastes móveis e equipamentos portuários. Move o bloco do contrapeso em tempo real para manter a oscilação da lança dentro de ±1° e reduzir desligamentos por desequilíbrio. Construído para guindastes todo terreno classe QAY220 de 200 a 220 t.

FuroΦ200mm· HasteΦ100mm· AVC180 milímetros· Pressão de trabalho25/40MPa· Peso124kg· Desenho nº.QAY220.12/13A-00· Liga de aço classe 35CrMo · Fábrica ISO 9001 · MOQ 1 peça · Curso personalizado disponível · Orçamento em 24 horas.

Furo Φ200 · Haste Φ100 · 25/40 MPa · Fábrica OEM

Cilindro Hidráulico de Contrapeso de Guindaste paraGuindastes Móveis e Equipamentos Portuários — Curso Personalizado, Orçamento 24 Horas

A Raydafon fabrica o cilindro hidráulico de contrapeso do guindaste que mantém a lança equilibrada quando a carga se move. Construído em liga de aço de alta resistência com tratamento de superfície cromado ou anticorrosivo, ele oferece saída de força estável, controle de oscilação da lança de ±1° e mais de 15% de economia de energia em comparação aos cilindros convencionais com carga equivalente. Fornecimento direto da fábrica de Ningbo, China - controle de processo ISO 9001, MOQ 1 peça, curso personalizado e interface de montagem disponíveis.

Entediado)
Φ200mm
Haste (d)
Φ100mm
Acidente vascular cerebral (S)
180 milímetros
Instalar distância
530 milímetros
Pressão de Trabalho
25/40MPa
Peso
124kg
Desenho nº.
QAY220.12/13A-00
Quantidade mínima
1 peça

O que um cilindro hidráulico de contrapeso de guindaste faz em seu guindaste

O cilindro hidráulico de contrapeso é o atuador central do sistema de contrapeso de um guindaste móvel. Quando a lança se estende, o cilindro move o bloco de contrapeso em tempo real para manter o centro de gravidade do guindaste dentro do envelope seguro. Sem ele, o guindaste depende de um contrapeso fixo – o que significa que a capacidade de elevação é reduzida ou o chassi deve ser mais pesado do que o necessário.

O cilindro de contrapeso da Raydafon funciona com o sistema de controle hidráulico do guindaste para traduzir os sinais do sensor ou do operador em um posicionamento preciso do contrapeso. O resultado é um movimento mais suave da lança, menos oscilação durante a elevação em dias de vento e menos desligamentos inesperados devido a alarmes de desequilíbrio. Para compradores que buscamcilindros hidráulicos industriais, este é o componente que afeta mais diretamente o tempo de ciclo e a margem de segurança.

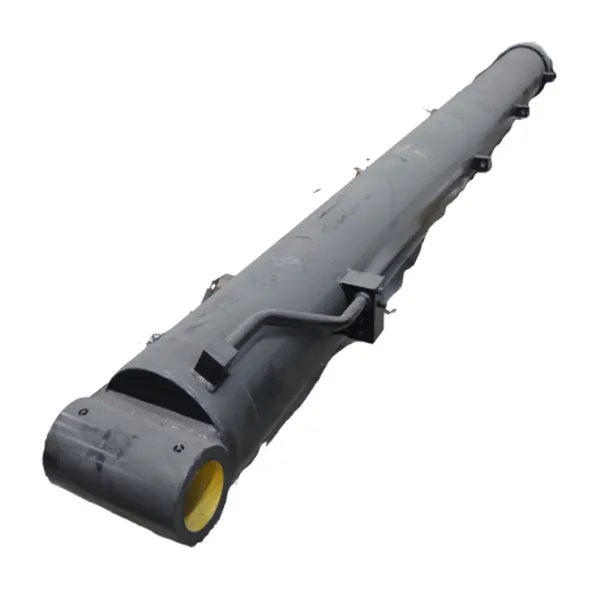

Se o seu guindaste usar uma função de contrapeso diferente — por exemplo, um sistema de lança oscilante — compare ocilindro hidráulico oscilante do guindasteou navegue na íntegralinha de cilindros hidráulicos para guindaste móvelantes de selecionar.

Especificações do cilindro hidráulico do contrapeso do guindaste

O modelo padrão abaixo cobre a maioria dos sistemas de contrapeso de guindastes móveis de 200 a 220 t. Estão disponíveis diâmetro, curso e distância de montagem personalizados - envie seu desenho e retornaremos uma recomendação de tamanho dentro de 24 horas.

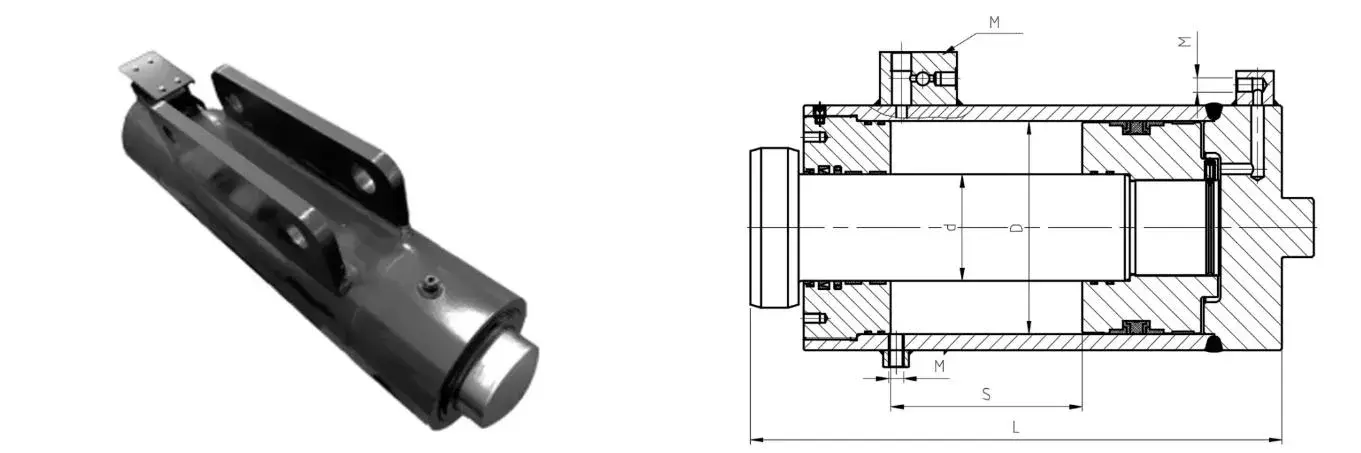

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Desenho dimensional do cilindro hidráulico do contrapeso do guindaste — QAY220.12/13A-00

Cilindro Hidráulico de Contrapeso de Guindaste Padrão — Dados Técnicos
Nome do cilindro Desenho nº. Entediado Haste d Curso S Instalar Distância L Pressão de Trabalho InterfaceM Peso
Cilindro Hidráulico de Contrapeso QAY220.12/13A-00 Φ200mm Φ100mm 180 milímetros 530 milímetros 25MPa/40MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124kg
Furo Φ200 mm Haste Φ100 mm Curso 180 mm 25/40MPa 124kg QAY220.12/13A-00

Não é o tamanho que você precisa? Também construímos cilindros de contrapeso personalizados para outras classes de tonelagem de guindastes. Envie o diâmetro, o curso, a pressão e a interface de montagem - ou simplesmente encaminhe o número do seu desenho - e nossos engenheiros confirmarão a correspondência.

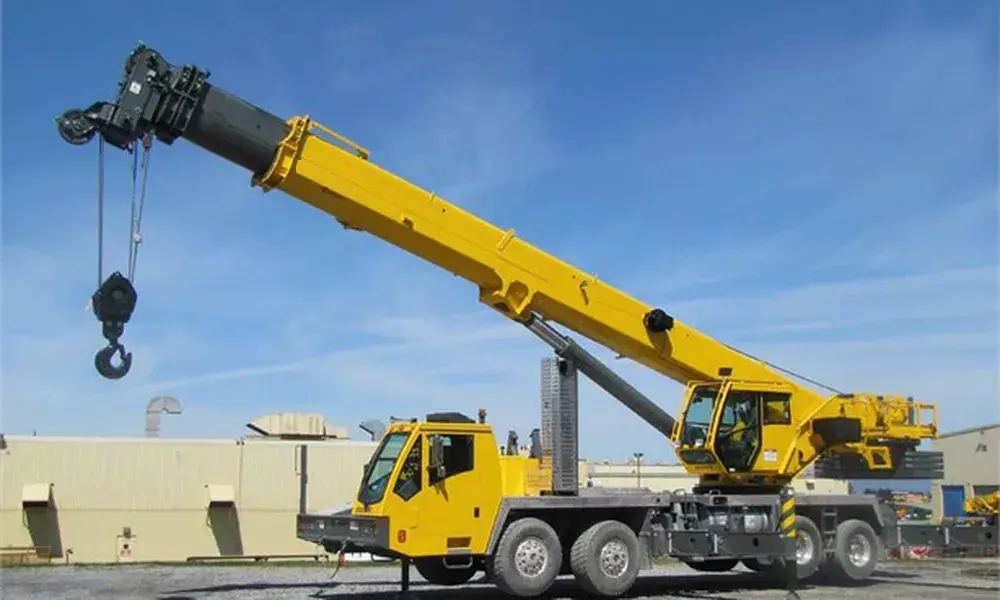

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Por que os engenheiros de compras escolhem os cilindros de contrapeso Raydafon

Três motivos comerciais motivam pedidos repetidos:intervalo de manutenção mais longo, menor trabalho de manutenção e saída de força estável durante todo o curso.

01

Corpo de liga de aço de alta resistência

Resiste a altas pressões e cargas pesadas sem deformação sob serviço contínuo. O revestimento cromado de superfície ou o revestimento anticorrosivo lidam com condições de locais úmidos, com névoa salina e empoeirados.

02

Posicionamento preciso

Funciona com o sistema de controle hidráulico do guindaste para uma telescopia suave — reposicionamento rápido do contrapeso durante a elevação e ajuste de equilíbrio em nível milimétrico durante o posicionamento preciso.

03

Instalação Modular

Adapta-se aos pontos de montagem de guindastes existentes sem modificação em grande escala. As vedações e portas de serviço são acessíveis com ferramentas padrão – a maioria das substituições de vedações é concluída em 30 minutos no local.

04

Eficiência Energética

A saída de força se ajusta em tempo real às condições de trabalho. Comparado com cilindros convencionais de resistência equivalente, o consumo de energia é reduzido em mais de 15%.

Aplicações: onde os compradores instalam esses cilindros

O cilindro hidráulico do contrapeso é especificado sempre que um guindaste deve permanecer equilibrado enquanto a posição da carga ou da lança muda. As instalações típicas incluem:

Guindastes para contêineres portuários Guindastes navio-terra Guindastes de torre Guindastes móveis todo-o-terreno Guindastes sobre esteiras Guindastes para instalação de turbinas eólicas Equipamento Pesado Montagem de Estrutura de Aço Elevação de edifícios pré-fabricados Guindastes de pórtico para estaleiros

Precisa de uma função de guindaste relacionada? Revise o completosérie de cilindros hidráulicos para guindaste móvelou ogama de cilindros hidráulicos telescópicospara aplicações de extensão de lança.

Cilindros de contrapeso personalizados — OEM, marca própria e produção baseada em desenho

Raydafon é um fabricante OEM de cilindros hidráulicos, não uma empresa comercial. A personalização acontece dentro de nossas próprias instalações ISO 9001 em Ningbo, China – a mesma linha que fabrica nossos cilindros padrão.

A

Tamanho do furo e da haste

De Φ40 mm a Φ400 mm de diâmetro interno. Haste cromada dura com diâmetro e rugosidade superficial personalizados.

B

Curso e Montagem

Comprimento de curso personalizado, distância de instalação, furo do pino, montagem em flange ou munhão, conforme necessário.

C

Pressão e Vedações

Pressão de trabalho de até 40 MPa e superior. Marcas de vedação correspondentes à sua temperatura e fluido operacional.

D

Revestimento e Marcação

Cromagem, revestimento anticorrosivo ou pintura. Placa de identificação e marcação de marca própria disponíveis.

Envie um desenho em PDF, DWG, DXF ou STEP com sua pressão de trabalho, vazão e interface de montagem. Nossos engenheiros retornam uma recomendação de tamanho e preço de fábrica em 24 horas.

Controle de qualidade, certificações e garantia de 12 meses

Cada cilindro de contrapeso passa por uma rota de inspeção documentada antes do envio – a trilha de evidências em que os compradores estrangeiros confiam para aprovação do fornecedor e inspeção de recebimento.

  • Processo de fabricação certificado pela ISO 9001
  • Verificação de aço recebido e registros de tratamento térmico
  • Relatório de brunimento do furo, espessura do cromo da haste e rugosidade da superfície
  • Teste de pressão a 1,5× pressão nominal de trabalho antes de embalar
  • Ajuste da vedação, curso e inspeção das dimensões de montagem
  • Garantia limitada de 12 meses contra defeitos de fabricação

Como fazer o pedido: MOQ, prazo de entrega, embalagem e envio

Quantidade mínima

1 peça

Os tamanhos padrão são enviados a partir de 1 peça. Preços por volume a partir de 20 peças para projetos OEM.

LIDERAR

15 – 30 dias

Após confirmação do sorteio e depósito. Projetos personalizados podem se estender até 45 dias.

PACOTE

Caixa de madeira

Filme antiferrugem VCI, dessecante, palete personalizada para grandes furos. Embalagem padrão de exportação.

ENVIAR

Marítimo / Aéreo / Expresso

Termos EXW, FOB, CIF e DDP. Documentos completos de exportação: CI, PL, CO, Formulário A/E, certificado de material.

Cilindro Hidráulico de Contrapeso de Guindaste - Perguntas Frequentes do Comprador

Qual é a função de um cilindro hidráulico de contrapeso de guindaste?

Ele move o bloco do contrapeso em tempo real para manter o centro de gravidade do guindaste dentro do envelope seguro à medida que a lança se estende ou a carga se move. Isto permite que um chassi mais leve levante a mesma carga, reduz a oscilação da lança e elimina paradas causadas por alarmes de desequilíbrio.

Qual é a especificação padrão do cilindro de contrapeso do seu guindaste?

Furo Φ200 mm, haste Φ100 mm, curso 180 mm, distância de instalação 530 mm, pressão de trabalho 25 MPa e 40 MPa, interface 3-G1/4 · M20×1,5 · 2-M14×1,5, peso 124 kg. Número do desenho QAY220.12/13A-00.

Você pode personalizar o diâmetro, o curso e a interface de montagem?

Sim. Construímos cilindros de contrapeso personalizados com furo de Φ40 mm a Φ400 mm, curso personalizado e distância de instalação, furo de pino ou montagem em flange e qualquer rosca de interface necessária. Envie um desenho em PDF, DWG, DXF ou STEP e faremos o orçamento em até 24 horas.

Qual é a pressão máxima de trabalho?

O modelo padrão é classificado como 25 MPa contínuo e 40 MPa de pico. Classificações de pressão mais altas estão disponíveis mediante solicitação com seleção de vedação correspondente e espessura cromada da haste.

Qual é o MOQ, prazo de entrega e garantia?

Quantidade mínima 1 peça para tamanhos padrão. Prazo de entrega de 15 a 30 dias após a confirmação do sorteio e depósito. Garantia limitada de 12 meses contra defeitos de fabricação. Documentos completos de exportação fornecidos com cada remessa.

Quais modelos de guindaste utilizam este cilindro de contrapeso?

Ele foi projetado para guindastes móveis da classe QAY220 e guindastes todo terreno equivalentes de 200 a 220 t. Também fornecemos cilindros de contrapeso para outras classes de tonelagem – envie o modelo do seu guindaste e número do desenho para verificação de compatibilidade.

Como instalo o cilindro de contrapeso em um guindaste existente?

O cilindro utiliza um design de montagem modular que se adapta aos pontos de montagem existentes do guindaste sem grandes modificações. Confirme o diâmetro do pino de montagem, a distância de instalação e a interface hidráulica antes de fazer o pedido. Desenhos detalhados de instalação são fornecidos com a remessa. Nossos engenheiros também podem revisar seu plano de instalação antes da entrega.

Posso solicitar uma amostra antes de fazer um pedido em grandes quantidades?

Sim. Pedidos de amostra são aceitos para tamanhos padrão. O custo da amostra e o frete são cotados separadamente e podem ser creditados no primeiro pedido em grandes quantidades.

Solicite um orçamento de cilindro de contrapeso de guindaste

Envie seu modelo de guindaste, número de desenho ou pressão de trabalho. Nossos engenheiros respondem dentro de 24 horas com uma recomendação de tamanho e preço de fábrica.
